6.3 高温度警報

次に、サーミスター、プッシュボタン、ポテンショメータ、そしてLCDを使用して、高温度警報装置を作成します。 LCD1602は、サーミスターによって検出された温度と、ポテンショメータを使用して調整できる高温度閾値を表示します。 閾値は同時にEEPROMに保存されるため、現在の温度が閾値を超えると、ブザーが鳴ります。

必要な部品

このプロジェクトには、以下の部品が必要です。

キット全体を購入することは確かに便利です、リンクはこちら：

名前	このキットのアイテム	リンク
3 in 1 Starter Kit	380+	3 in 1 Starter Kit

以下のリンクから個別に購入することもできます。

コンポーネントの紹介	購入リンク
SunFounder R3ボード	購入
ブレッドボード	購入
ジャンパーワイヤー	購入
抵抗器	購入
ブザー	-
ボタン	購入
I2C LCD1602	購入
サーミスタ	購入
ポテンショメータ	購入

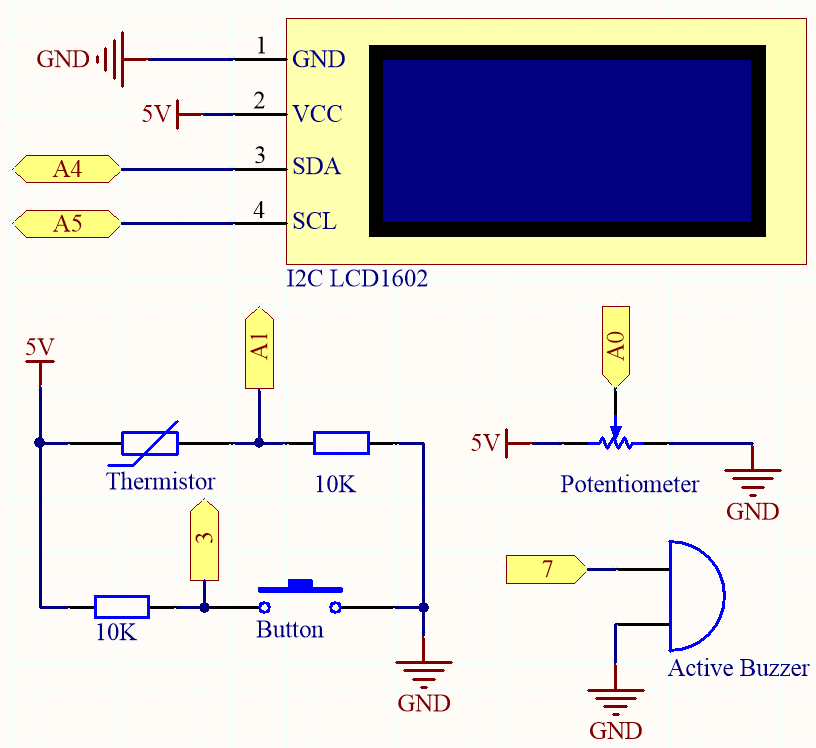

回路図

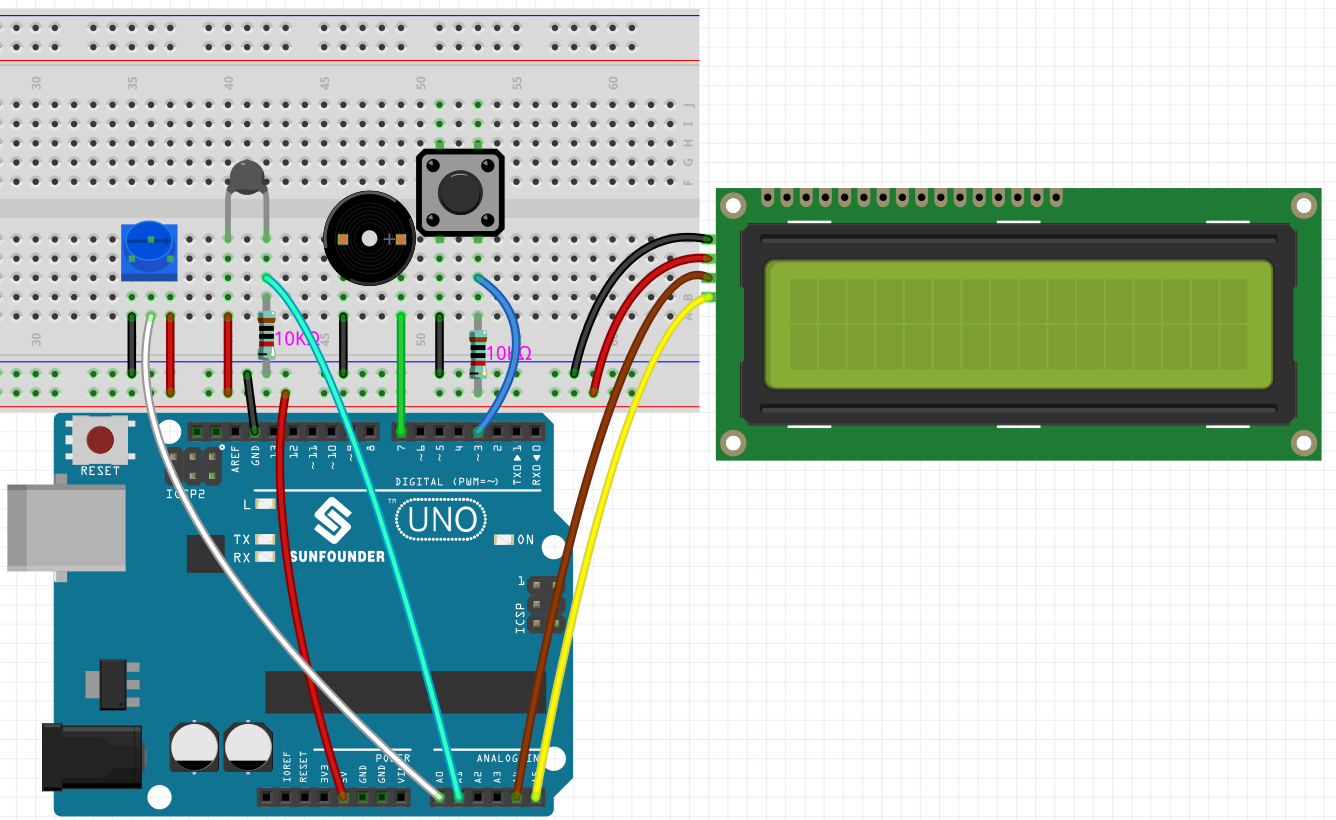

配線図

コード

注釈

• 3in1-kit\basic_project\6.3.high_tem_alarm のパスの下にある 6.3.high_tem_alarm.ino ファイルを直接開くことができます。

• または、このコードをArduino IDE 1/2にコピーします。

• ここでは LiquidCrystal I2C ライブラリが使用されています。 Library Manager からインストールできます。



コードのアップロードが成功すると、LCD1602はサーミスターによって検出された温度と高温度の閾値を表示します。閾値はポテンショメータで調整することができます。閾値は同時にEEPROMに保存されるため、現在の温度が閾値を超えると、ブザーが鳴ります。

注釈

コードと配線が正しい場合でも、LCDがコンテンツを表示しない場合は、背面のポテンショメータを回してください。

どのように動作しますか？

1. ボタン、ブザー、I2C LCD1602を初期化し、EEPROMの値を読み取ります。ボタンのステータスもここで読み取るために割り込みを使用しています。

   void setup()
   {
       pinMode(buzzerPin, OUTPUT);
       pinMode(buttonPin, INPUT);
       lcd.init();
       lcd.backlight();
       upperTem = EEPROM.read(0);
       delay(1000);
       attachInterrupt(digitalPinToInterrupt(buttonPin), buttonState, FALLING);
   }


   • この割り込みはボタンの状態を読み取るために使用されます。ボタンが押されると、 buttonPin はローよりハイに変わります。

   • 割り込みがトリガされると、buttonState関数が呼び出され、変数stateの値を切り替えます。

   • FALLING は、 buttonPin がローからハイに移行するときに割り込みが発生することを意味します。

2. 高温閾値を設定するには、メインプログラム内でstateが1のとき（ボタンを押すと0と1の間で切り替えられる）に upperTemSetting() 関数が呼び出され、それ以外の場合は monitoringTemp() が現在の温度と設定された閾値を表示するために呼び出されます。

   void loop()
   {
       if (state == 1)
       {
           upperTemSetting();
       }
       else {
           monitoringTemp();
       }
   }


3. upperTemSetting() 関数について。

   void upperTemSetting()
   {
       int setTem = 0;

       lcd.clear();
       lcd.setCursor(0, 0);
       lcd.print("Adjusting...");
       lcd.setCursor(0, 1);
       lcd.print("Upper Tem: ");

       while (1) {
           lcd.setCursor(11, 1);
           setTem = map(analogRead(potPin), 0, 1023, 0, 100);
           lcd.print(setTem);
           if (state == 0)
           {
               EEPROM.write(0, setTem);
               upperTem = setTem;
               lcd.clear();
               return;
           }
       }
   }


   • この関数を使用して閾値を設定することができます。この関数に入ると、LCD1602に現在の閾値が表示され、ポテンショメータを使用してこの閾値を変更することができます。この閾値はEEPROMに保存され、ボタンが再び押されると終了します。

4. monitoringTemp() 関数について。

   void monitoringTemp()
   {
   long a = analogRead(temPin);
   float tempC = beta / (log((1025.0 * 10 / a - 10) / 10) + beta / 298.0) - 273.0;
   float tempF = 1.8 * tempC + 32.0;
   lcd.setCursor(0, 0);
   lcd.print("Temp: ");
   lcd.print(tempC);
   lcd.print(char(223));
   lcd.print("C   ");
   lcd.setCursor(0, 1);
   lcd.print("Upper: ");
   lcd.print(upperTem);
   lcd.print(char(223));
   lcd.print("C   ");
   delay(300);
   if (tempC >= upperTem)
   {
       digitalWrite(buzzerPin, HIGH);
       delay(50);
       digitalWrite(buzzerPin, LOW);
       delay(10);
   }
   else
   {
       digitalWrite(buzzerPin, LOW);
   }
   }


   • この関数を使用すると、温度を表示し、アラームを設定することができます。

   • サーミスタの値は読み取られ、その後、式によって摂氏温度に変換され、LCD1602に表示されます。

   • 設定した閾値もLCDに表示されます。

   • 現在の温度が閾値を超えると、ブザーがアラームを鳴らします。
