6.1 光によって制御される流れるLED

光抵抗またはフォトセルは、光によって変化する可変抵抗です。光抵抗の抵抗は、入射光の強度が増加すると減少します。言い換えれば、これは光電導を示しています。光抵抗は、光感応検出回路や、光と暗闇に反応するスイッチ回路に適用できます。

光抵抗の抵抗は、入射光の強度によって変化します。光の強度が高くなると、抵抗は減少し、光の強度が低くなると、抵抗は増加します。この実験では、光の強度を示すために8つのLEDを使用します。光の強度が十分に高いと、すべてのLEDが点灯します。光がない場合、すべてのLEDは消えます。

必要な部品

このプロジェクトでは、以下の部品が必要です。

キット全体を購入するのは確かに便利です、リンクはこちら：

名前

このキットのアイテム

リンク

3 in 1 Starter Kit

380+

3 in 1 Starter Kit

以下のリンクから、それぞれの部品も購入することができます。

コンポーネントの紹介

購入リンク

SunFounder R3ボード

購入

ブレッドボード

購入

ジャンパーワイヤー

購入

抵抗器

購入

LED

購入

フォトレジスタ

購入

回路図

../_images/circuit_6.1_light_led.png

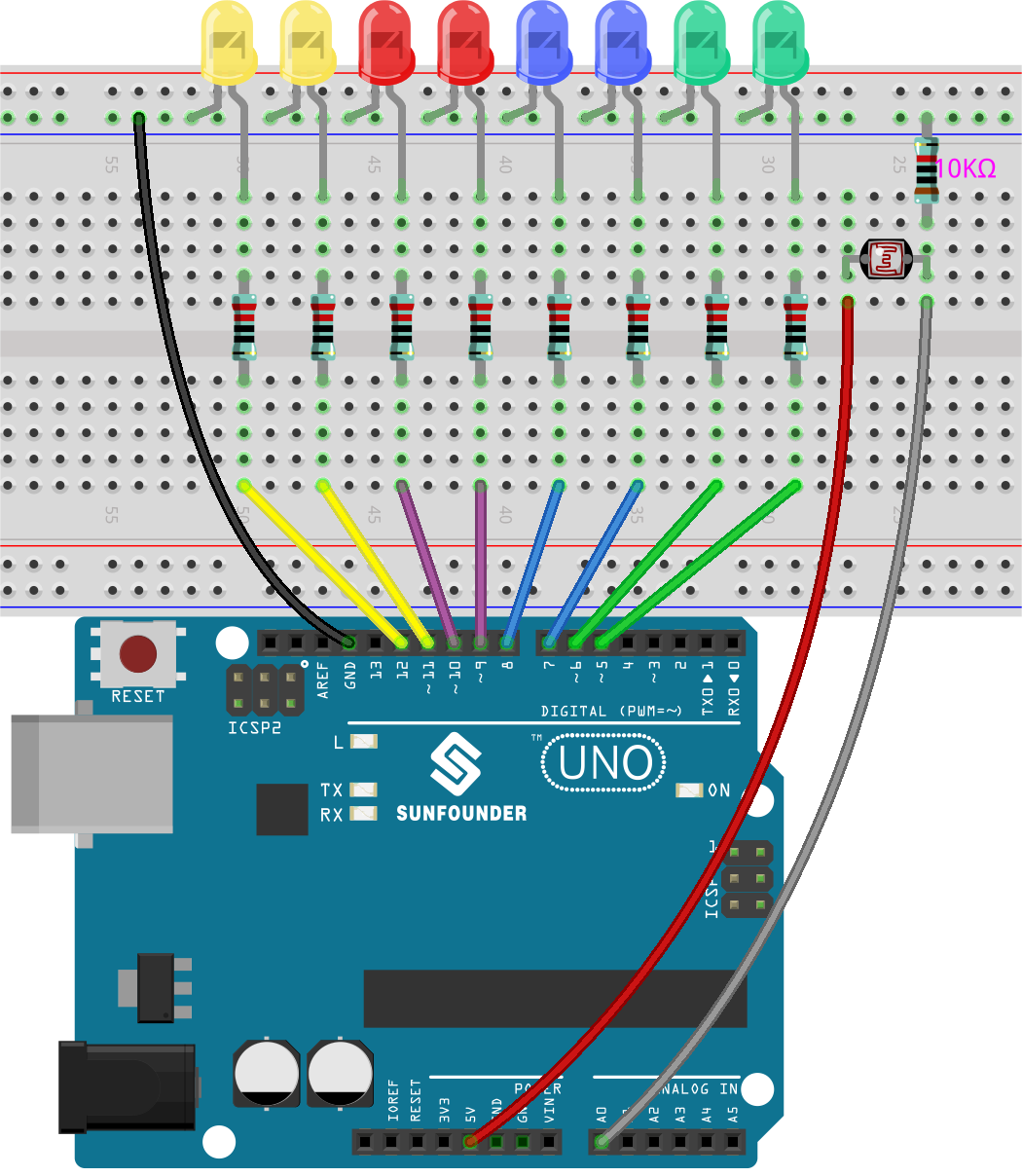

配線図

../_images/light_control_led.png

コード

注釈

  • 3in1-kit\basic_project\6.1.light_control_led のパスの下で 6.1.light_control_led.ino ファイルを開きます。

  • または、このコードを Arduino IDE にコピーします。

  • または、 Arduino Web Editor を通じてコードをアップロードします。

光抵抗に光を当てると、いくつかのLEDが点灯します。もっと光を当てると、さらに多くのLEDが点灯します。暗い環境に置くと、すべてのLEDが消えます。

どのように動作するのか？

void loop()
{
    sensorValue = analogRead(photocellPin); // A0の値を読む
    ledLevel = map(sensorValue, 300, 1023, 0, NbrLEDs); // LEDの数にマップする
    for (int led = 0; led < NbrLEDs; led++)
    {
        if (led < ledLevel ) // ledがledLevelより小さい場合、以下のコードを実行します
        {
            digitalWrite(ledPins[led], HIGH); // レベルより低いピンをオンにする
        }
        else
        {
            digitalWrite(ledPins[led],LOW); // レベルより高いピンをオフにする
        }
    }
}

map() 関数を使用することで、光抵抗の値を8つのLEDにマップすることができます。例えば、sensorValueが560の場合、ledLevelは4となり、この時点でledPins[0]からledPins[4]までが点灯し、ledPins[5]からledPins[7]までが消灯することになります。
