4.3 Mover el Joystick

El joystick debería ser muy familiar para cualquiera que juegue videojuegos con regularidad. Normalmente se utiliza para mover personajes o rotar la pantalla.

Nuestros movimientos pueden ser leídos por el Joystick, que funciona bajo un principio muy simple. Consiste en dos potenciómetros que están perpendiculares entre sí. Estos dos potenciómetros miden el valor analógico del joystick en direcciones vertical y horizontal, produciendo un valor (x,y) en un sistema de coordenadas plano y rectangular.

Este kit también incluye un joystick con una entrada digital. Se activa cuando se presiona el joystick.

Componentes Necesarios

En este proyecto, necesitamos los siguientes componentes.

Es definitivamente conveniente comprar un kit completo, aquí está el enlace:

Nombre

ELEMENTOS EN ESTE KIT

ENLACE

3 in 1 Starter Kit

380+

3 in 1 Starter Kit

También puedes comprarlos por separado en los enlaces a continuación.

INTRODUCCIÓN DEL COMPONENTE

ENLACE DE COMPRA

Placa SunFounder R3

COMPRAR

Protoboard

COMPRAR

Cables Puente

COMPRAR

Resistencia

COMPRAR

Módulo de Joystick

-

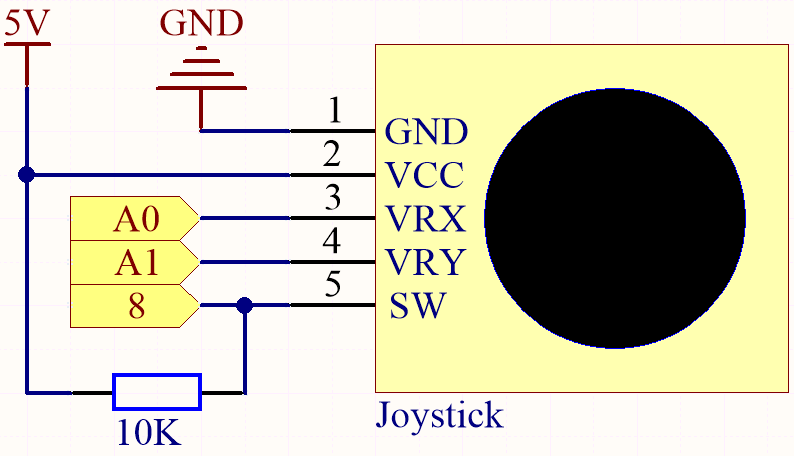

Esquemático

../_images/circuit_5.3_joystick.png

Nota

El pin SW está conectado a una resistencia de pull-up de 10K, la razón es poder obtener un nivel alto estable en el pin SW (eje Z) cuando el joystick no está presionado; de lo contrario, el SW está en un estado suspendido y el valor de salida puede variar entre 0/1.

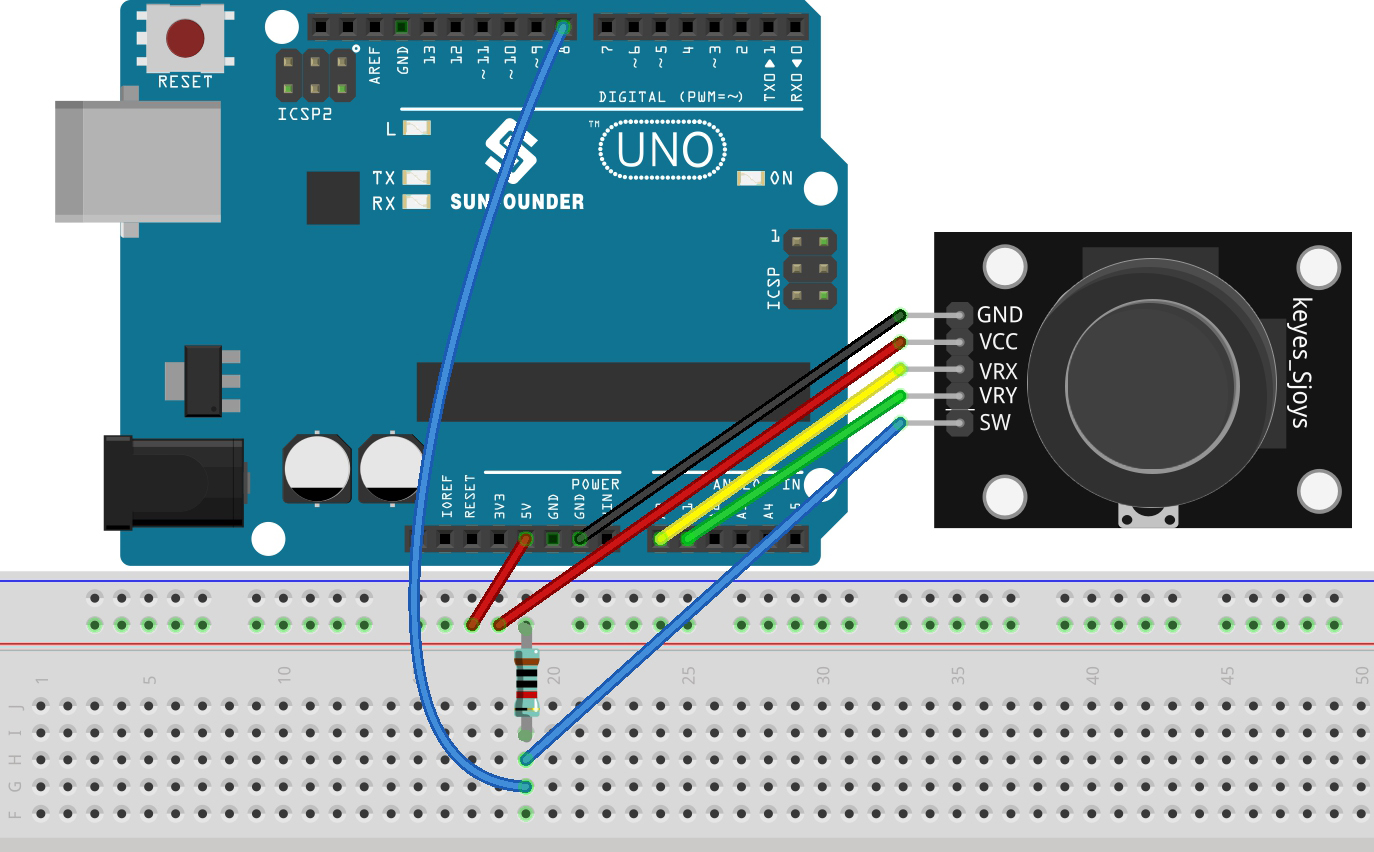

Cableado

../_images/toggle_the_joystick_bb.jpg

Código

Nota

  • Abre el archivo 4.3.toggle_the_joystick.ino en la ruta 3in1-kit\basic_project\4.3.toggle_the_joystick.

  • O copia este código en Arduino IDE.

  • O carga el código a través del Editor Web de Arduino.

Abre el monitor serial después de haber cargado el código con éxito para ver los valores x, y, z del joystick.

  • Los valores de los ejes x e y son valores analógicos que varían de 0 a 1023.

  • El eje Z es un valor digital con un estado de 1 o 0 (cuando se presiona, es 0).
