4.1 Girar el Potenciómetro

El potenciómetro es un componente resistivo con 3 terminales y su valor de resistencia puede ser ajustado según alguna variación regular.

Componentes Necesarios

En este proyecto, necesitamos los siguientes componentes.

Es definitivamente conveniente comprar un kit completo, aquí está el enlace:

Nombre

ELEMENTOS EN ESTE KIT

ENLACE

3 in 1 Starter Kit

380+

3 in 1 Starter Kit

También puedes comprarlos por separado en los enlaces a continuación.

INTRODUCCIÓN DEL COMPONENTE

ENLACE DE COMPRA

Placa SunFounder R3

COMPRAR

Protoboard

COMPRAR

Cables Puente

COMPRAR

Potenciómetro

COMPRAR

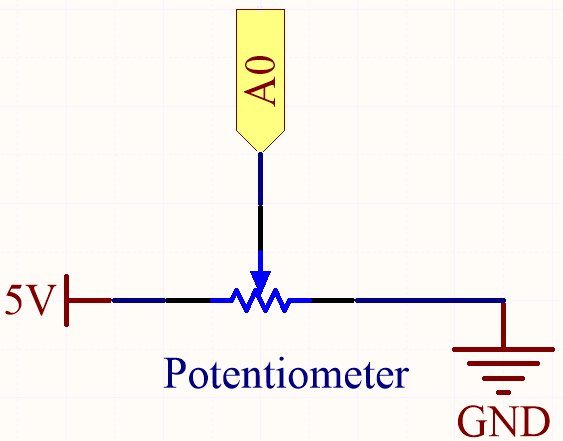

Esquemático

../_images/circuit_5.1_potentiometer.png

En este ejemplo, usamos el pin analógico (A0) para leer el valor del potenciómetro. Al girar el eje del potenciómetro, puedes cambiar la distribución de resistencia entre estos tres pines, cambiando el voltaje en el pin medio. Cuando la resistencia entre el medio y un pin exterior conectado a 5V está cerca de cero (y la resistencia entre el medio y el otro pin exterior está cerca de 10kΩ), el voltaje en el pin medio está cerca de 5V. La operación inversa (la resistencia entre el medio y un pin exterior conectado a 5V está cerca de 10kΩ) hará que el voltaje en el pin medio esté cerca de 0V.

Cableado

../_images/turn_thek_knob_bb.jpg

Código

Nota

  • Puedes abrir el archivo 4.1.turn_the_knob.ino en la ruta 3in1-kit\basic_project\4.1.turn_the_knob.

  • O copia este código en Arduino IDE.

  • O carga el código a través del Editor Web de Arduino.

Después de subir los códigos a la placa, puedes abrir el monitor serial para ver el valor de lectura del pin. Al girar el eje del potenciómetro, el monitor serial imprimirá el valor 「0」~「1023」.
