Registratore di Temperatura

In questo progetto, potrai vedere la temperatura attuale e il grafico delle variazioni di temperatura direttamente su Blynk.

Nota

Prima di iniziare questo progetto, ti consigliamo di completare Iniziare con Blynk. Questo ti darà una comprensione chiara di Blynk.

Componenti Necessari

Per questo progetto, ci servono i seguenti componenti.

È decisamente conveniente acquistare un intero kit, ecco il link:

Nome

ELEMENTI IN QUESTO KIT

LINK

Kit Raphael

337

Raphael Kit

Puoi anche acquistarli separatamente dai link sottostanti.

INTRODUZIONE AI COMPONENTI

LINK PER L’ACQUISTO

Scheda di estensione GPIO

ACQUISTA

Breadboard

ACQUISTA

Cavi Jumper

ACQUISTA

Resistore

ACQUISTA

Modulo Sensore di Umidità e Temperatura

ACQUISTA

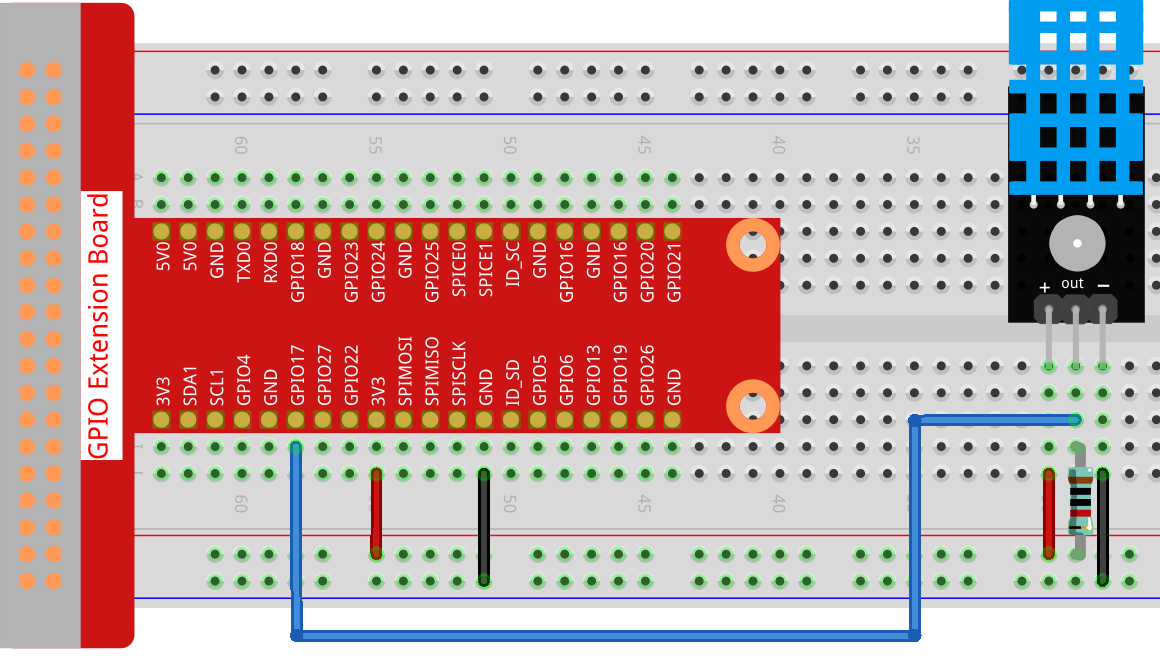

1. Cablaggio

../../_images/wiring_blynk_temp.png

2. Creazione Widget e Datastream

  1. Clicca sull’icona del menu in alto a destra e seleziona modifica dashboard.

    ../../_images/sp220913_180231.png

  2. Aggiungi un widget Gauge e un widget Chart alla dashboard.

    ../../_images/sp220914_175437.png

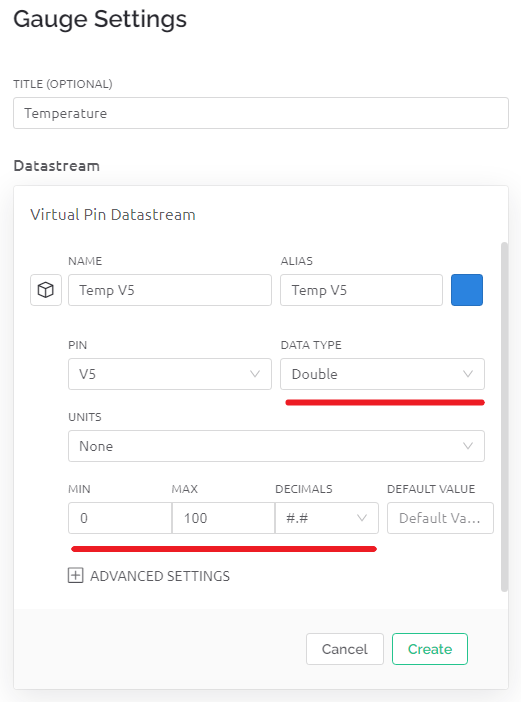

  3. Crea un Datastream per il widget Gauge (ho utilizzato V5). Verrà utilizzato per visualizzare la temperatura. Imposta DATA TYPE su Double, DECIMALS su #. # (due cifre decimali).

    ../../_images/sp220914_182300.png

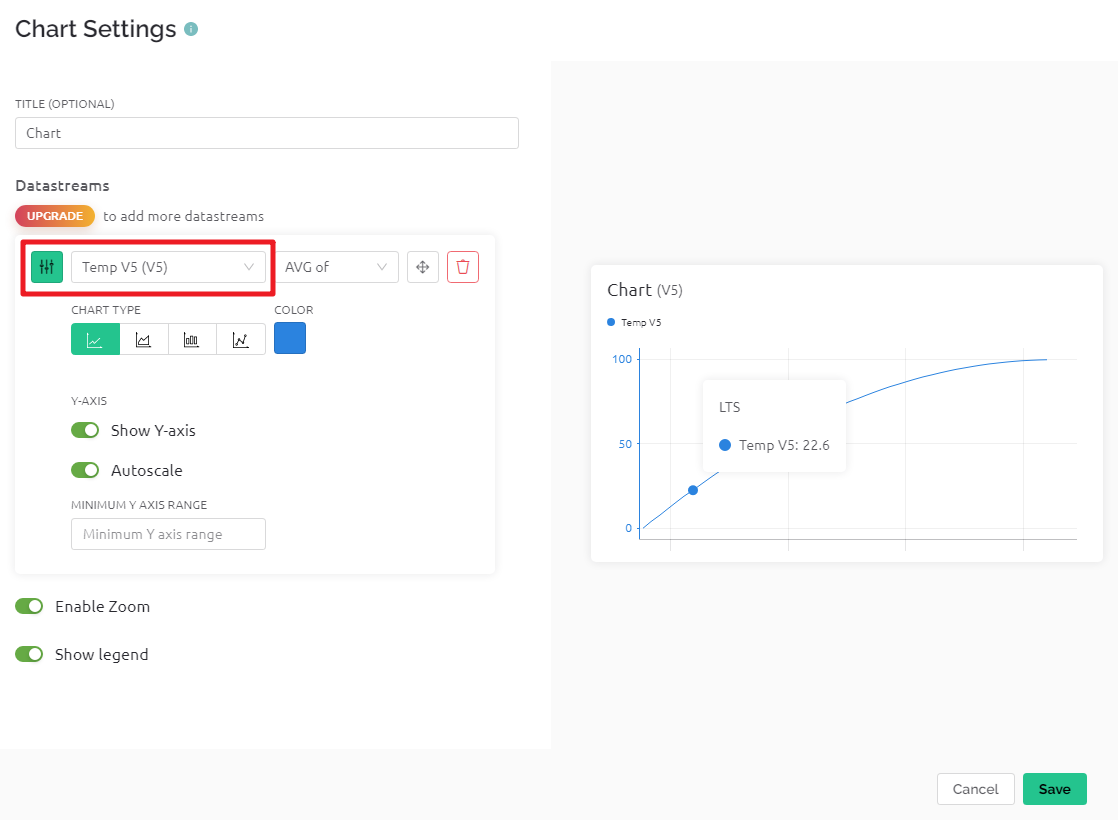

  4. Aggiungi il Datastream V5 appena creato al widget Chart.

    ../../_images/sp220914_183039.png

  5. Al termine, clicca su Salva e Applica in alto a destra.

    ../../_images/sp220913_182300.png

3. Esegui il Codice

  1. Modifica il codice

cd ~/blynk-raspberrypi-python
sudo nano blynk_temp.py

  1. Trova la seguente riga e incolla il tuo BLYNK_AUTH_TOKEN.

BLYNK_AUTH = 'YourAuthToken'

  1. Esegui il codice.

sudo python3 blynk_temp.py

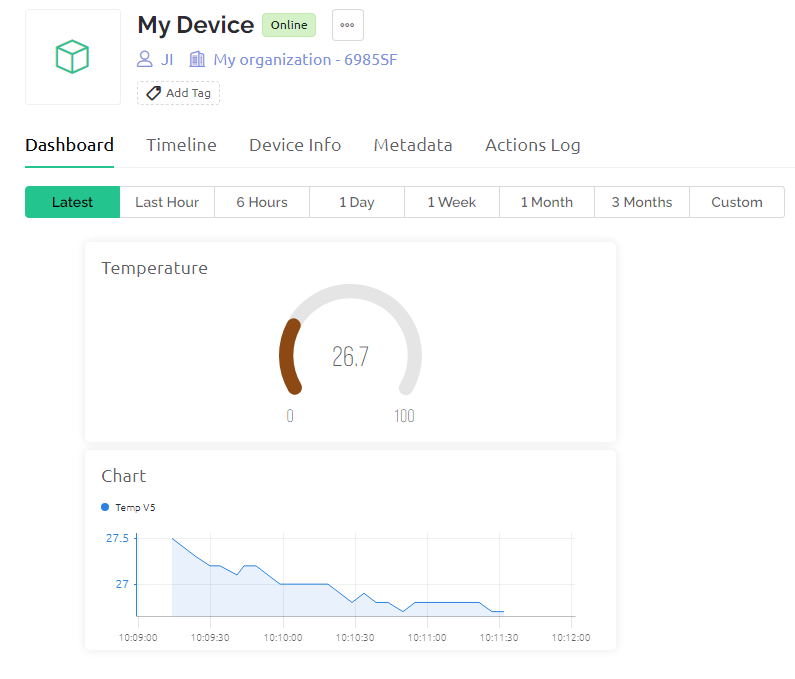

  1. Vai su Blynk. Ora puoi visualizzare la temperatura e il grafico delle variazioni di temperatura sul Dashboard.

    ../../_images/sp220915_101137.png

  2. Se desideri utilizzare Blynk su dispositivi mobili, fai riferimento a Come usare Blynk su un dispositivo mobile?.
