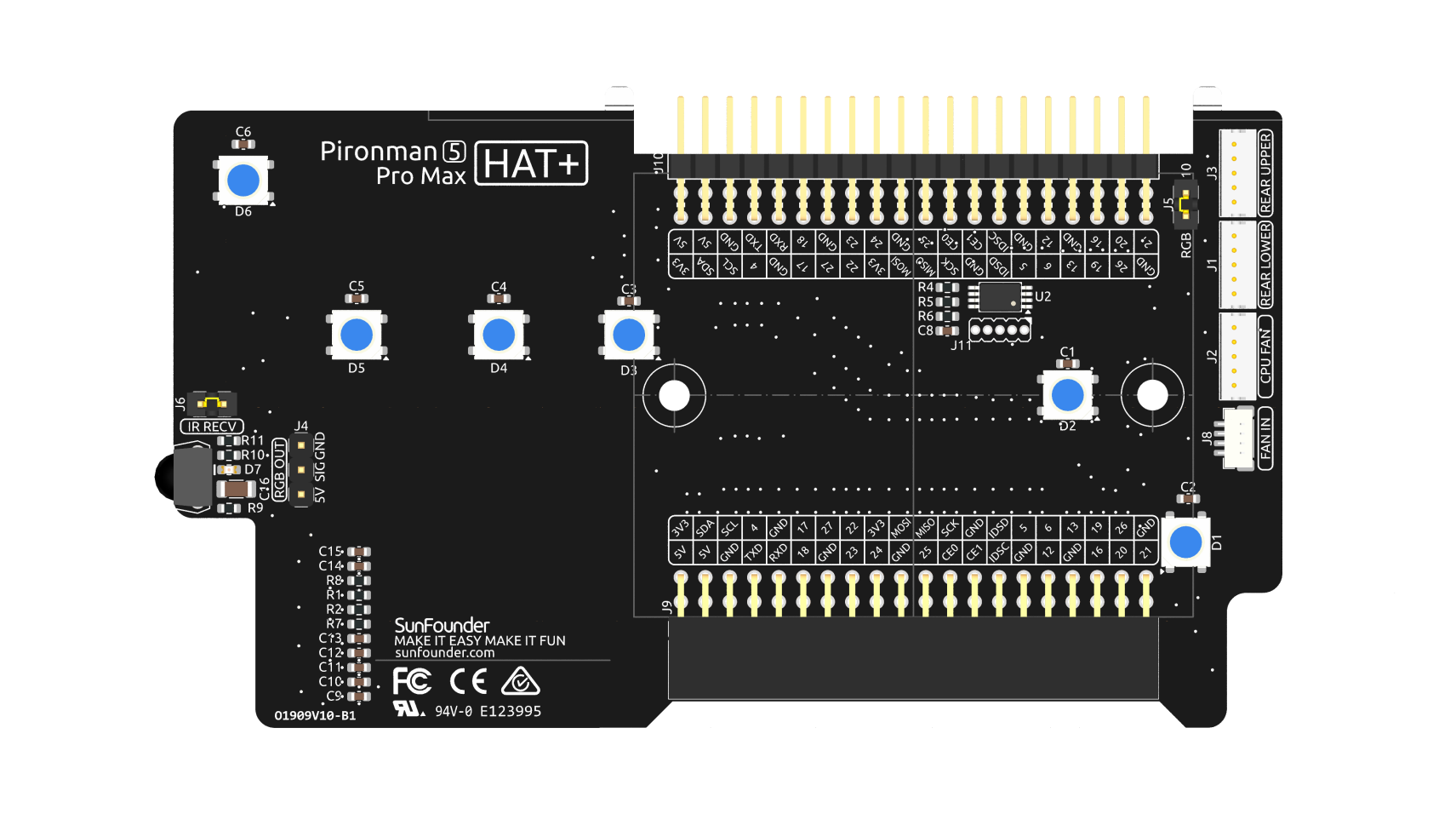

IO 扩展板

RGB 灯

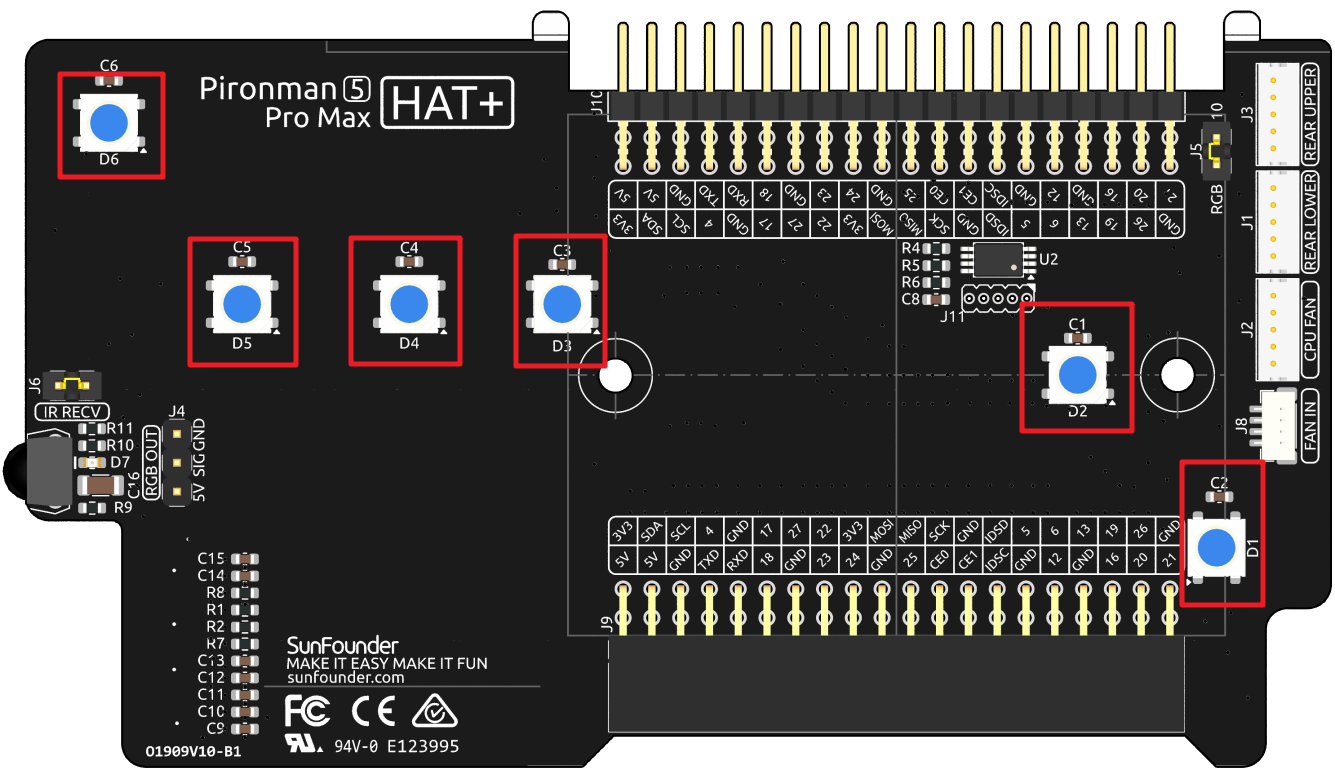

该板配备了 18 个 WS2812 RGB LED （6个在电路板上，12个RGB风扇上），支持自定义控制。用户可以开启或关闭灯光、更改颜色、调整亮度、切换显示模式以及设置变化速度。

RGB LED 通过 SPI 驱动，并连接到 GPIO10 （即 SPI 的 MOSI 引脚）。图中显示的两个引脚用于将 RGB 连接到 GPIO10。如果不需要使用 RGB，可以移除跳帽。

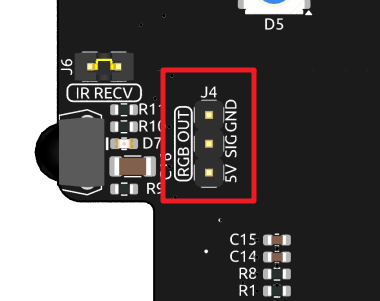

WS2812 RGB LED 支持串联连接，因此可以连接外部 RGB LED 灯带。将 SIG 引脚连接到外部灯带的 DIN 引脚即可扩展。

默认配置包含 18 个 RGB LED。如果连接了额外的 LED，需要使用以下命令更新数量：

sudo pironman5 --rgb-led-count [quantity]

示例：

sudo pironman5 --rgb-led-count 24

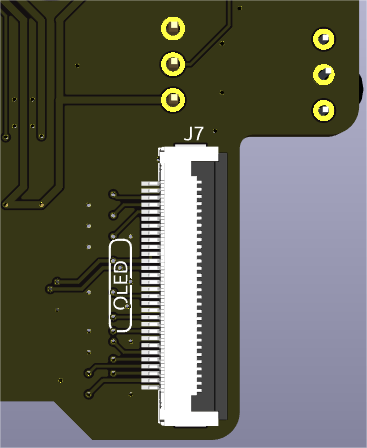

OLED 屏幕接口地址为 0x3C，是该扩展板的重要功能之一。

如果 OLED 屏幕没有显示或显示异常，可以按照以下步骤进行排查：

检查 OLED 屏幕的 FPC 排线是否正确连接。

使用以下命令查看程序运行日志，并检查是否有错误信息。
cat /var/log/pironman5/pironman5.log
也可以使用以下命令检查 OLED 的 i2c 地址 0x3C 是否被识别：
sudo i2cdetect -y 1
如果前两个步骤未发现问题，可以尝试重启 pironman5 服务，看是否可以解决问题。
sudo systemctl restart pironman5.service

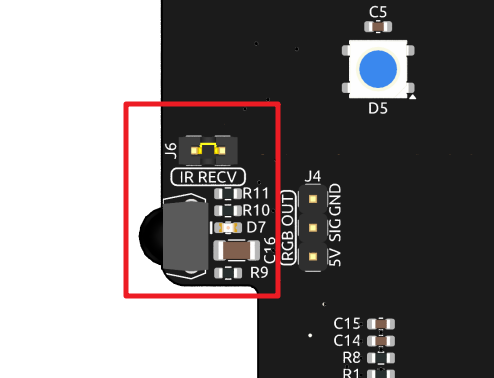

使用红外接收器前，请确认连接正常并安装所需模块：

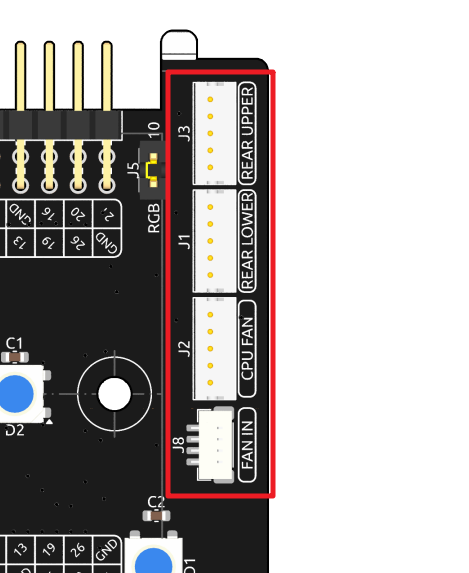

IO 扩展板支持最多三个 5V PWM 风扇，所有风扇统一控制。

风扇控制信号首先连接到 IO 扩展板上的 FAN IN 接口，然后分配到三个专用风扇接口。这三个接口从上到下分别为 REAR UPPER、REAR LOWER 和 CPU FAN。请按照丝印标识连接，否则可能会影响风扇的 RGB 控制。

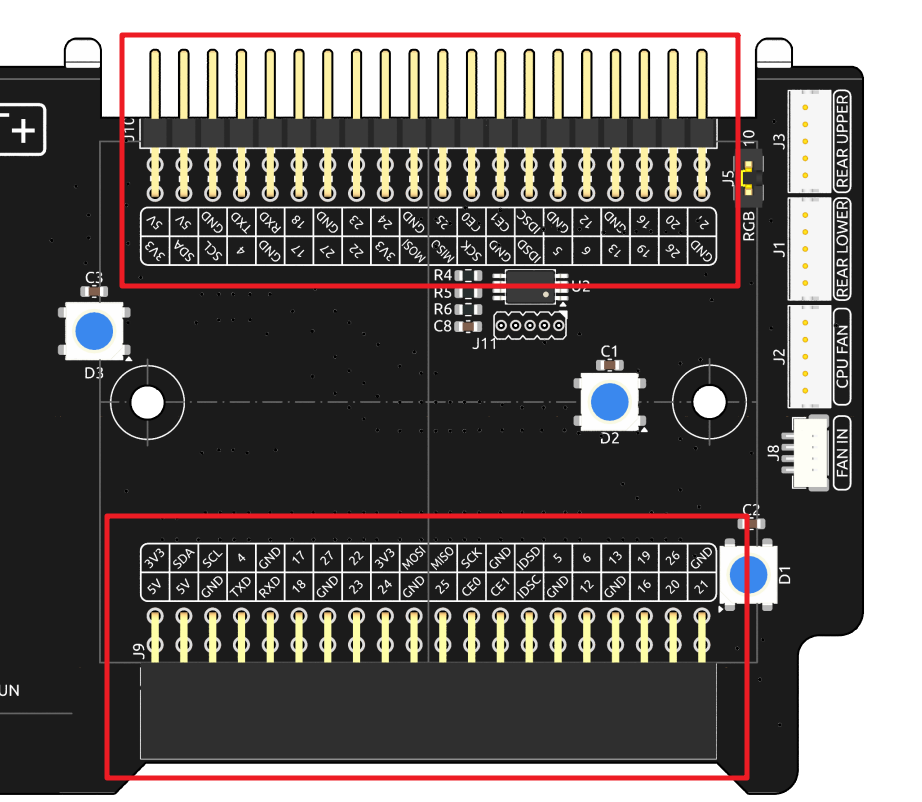

两个直角排针将 Raspberry Pi 的 GPIO 引脚引出。但需要注意，红外接收器、RGB LED 和风扇占用了部分引脚。如需将这些引脚用于其他功能，需要移除对应的跳帽。
