USB HDMI 适配器

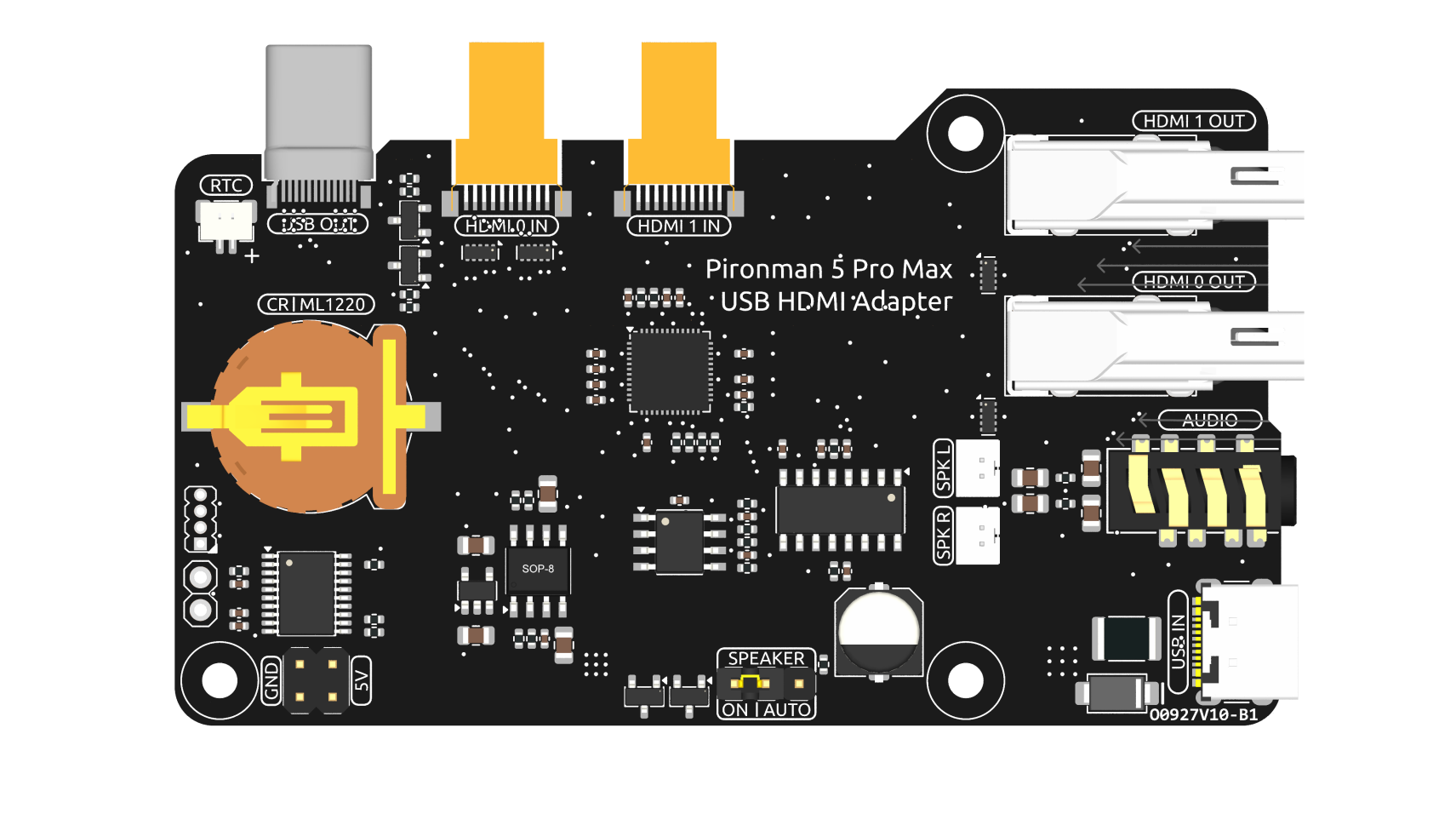

该 USB HDMI 适配器板专为 Raspberry Pi 5 设计，其主要功能是将 USB 和 HDMI 接口重新布局，使其与 Raspberry Pi 的 USB 接口侧对齐，从而提升接口的可访问性并优化线缆管理。

此外，该适配器还将 HDMI 接口转换为标准 HDMI Type A 接口，从而提供更广泛的兼容性。

NVMe 额外供电

该板配备了一个专用于 NVMe PIP 供电的 5V 电源接口。通过配合扩展接口，可以连接到 NVMe 的额外供电接口，为其提供附加电源。

1220RTC 电池座

该板集成了一个 1220RTC 电池座，方便安装 RTC 电池。它通过 SH1.0 2P 反向连接线与 Raspberry Pi 的 RTC 接口相连。

该电池座同时兼容 CR1220 和 ML1220 电池。如果使用 ML1220（锂锰电池），可以在 Raspberry Pi 上直接配置充电功能。需要注意的是，CR1220 电池不可充电。

启用涓流充电

警告

如果使用的是 CR1220 电池，请不要启用涓流充电，否则可能会对电池造成不可修复的损坏，并可能损坏电路板。

默认情况下，电池的涓流充电功能是关闭的。以下 sysfs 文件显示当前的涓流充电电压及其限制：

pi@raspberrypi:~ $ cat /sys/devices/platform/soc/soc:rpi_rtc/rtc/rtc0/charging_voltage
0
pi@raspberrypi:~ $ cat /sys/devices/platform/soc/soc:rpi_rtc/rtc/rtc0/charging_voltage_promax
4400000
pi@raspberrypi:~ $ cat /sys/devices/platform/soc/soc:rpi_rtc/rtc/rtc0/charging_voltage_min
1300000

要启用涓流充电，需要在 /boot/firmware/config.txt 中添加 rtc_bbat_vchg：

打开 /boot/firmware/config.txt。
sudo nano /boot/firmware/config.txt
在 /boot/firmware/config.txt 中添加 rtc_bbat_vchg。
dtparam=rtc_bbat_vchg=3000000

重启后，系统将显示：

pi@raspberrypi:~ $ cat /sys/devices/platform/soc/soc:rpi_rtc/rtc/rtc0/charging_voltage
3000000
pi@raspberrypi:~ $ cat /sys/devices/platform/soc/soc:rpi_rtc/rtc/rtc0/charging_voltage_promax
4400000
pi@raspberrypi:~ $ cat /sys/devices/platform/soc/soc:rpi_rtc/rtc/rtc0/charging_voltage_min
1300000

这表明电池已经启用了涓流充电。如需关闭该功能，只需从 config.txt 中删除对应的 dtparam 行即可。

音频接口

本节介绍该板的音频输出功能，包括扬声器输出接口和耳机接口。

扬声器接口

该板配备了双声道扬声器输出接口，可连接两个 4Ω 3W 扬声器。

扬声器开关

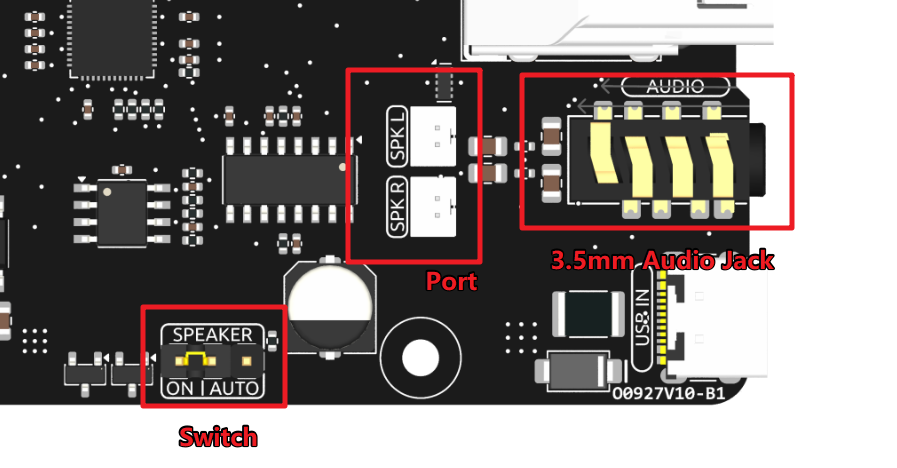

扬声器音频信号来源于 HDMI0。如果 HDMI0 连接了带内置扬声器的显示器，则 Pironman 5 Pro Max 的扬声器和显示器扬声器可能会同时播放声音。SPEAKER 跳线可以控制此行为。

将跳线连接到左侧两个引脚（ON），扬声器将 始终启用。
将跳线连接到右侧两个引脚（AUTO），当插入耳机或 HDMI0 连接设备时，扬声器将 自动关闭。

因此，如果在连接 HDMI 显示器时仍希望使用板载扬声器，可以：

将显示器连接到 HDMI1 接口。
或将 SPEAKER 跳线设置为 ON 位置。

3.5mm 音频接口

耳机接口与扬声器使用相同的音频源，但输出的是 未放大的音频信号。该接口为带开关的插孔，当插入耳机时会自动 关闭扬声器功放，避免同时播放声音。

该接口为 4 针 TRRS 连接器，但仅支持 标准立体声输出：

Tip (T)： 左声道
Ring 1 (R1)： 右声道
Ring 2 (R2)： 地线
Sleeve (S)： 地线

这种设计确保与大多数常见的四段式耳机接口标准兼容。
