风扇

PWM 风扇

Pironman 5 Pro MAX 配备了 3 个 PWM 风扇。

Pironman 5 Pro MAX 上的 PWM 风扇由 Raspberry Pi 系统进行控制。

在 Raspberry Pi 5 的散热方案设计中，尤其是在高负载情况下，Pironman 5 Pro MAX 采用了智能散热系统。它包含一个主 PWM 风扇和两个辅助 RGB 风扇，整体散热策略与 Raspberry Pi 5 的温度管理系统紧密结合。

PWM 风扇的工作根据 Raspberry Pi 5 的温度自动调节：

  • 温度低于 50°C 时，PWM 风扇停止运行（0% 转速）。

  • 达到 50°C 时，风扇以低速启动（30% 转速）。

  • 达到 60°C 时，风扇提升至中速（50% 转速）。

  • 达到 67.5°C 时，风扇提升至高速（70% 转速）。

  • 达到 75°C 及以上时，风扇以全速运行（100% 转速）。

当温度下降时，同样按照上述温度区间进行调节，并带有 5°C 的迟滞机制。当温度比对应阈值低 5°C 时，风扇转速才会降低。

  • 监控 PWM 风扇状态的命令。查看 PWM 风扇当前状态：

    cat /sys/class/thermal/cooling_device0/cur_state

  • 查看 PWM 风扇转速：

    cat /sys/devices/platform/cooling_fan/hwmon/*/fan1_input

在 Pironman 5 Pro MAX 中，PWM 风扇是维持设备最佳运行温度的重要组件，尤其是在执行高负载任务时，可确保 Raspberry Pi 5 高效且稳定地运行。

风扇规格

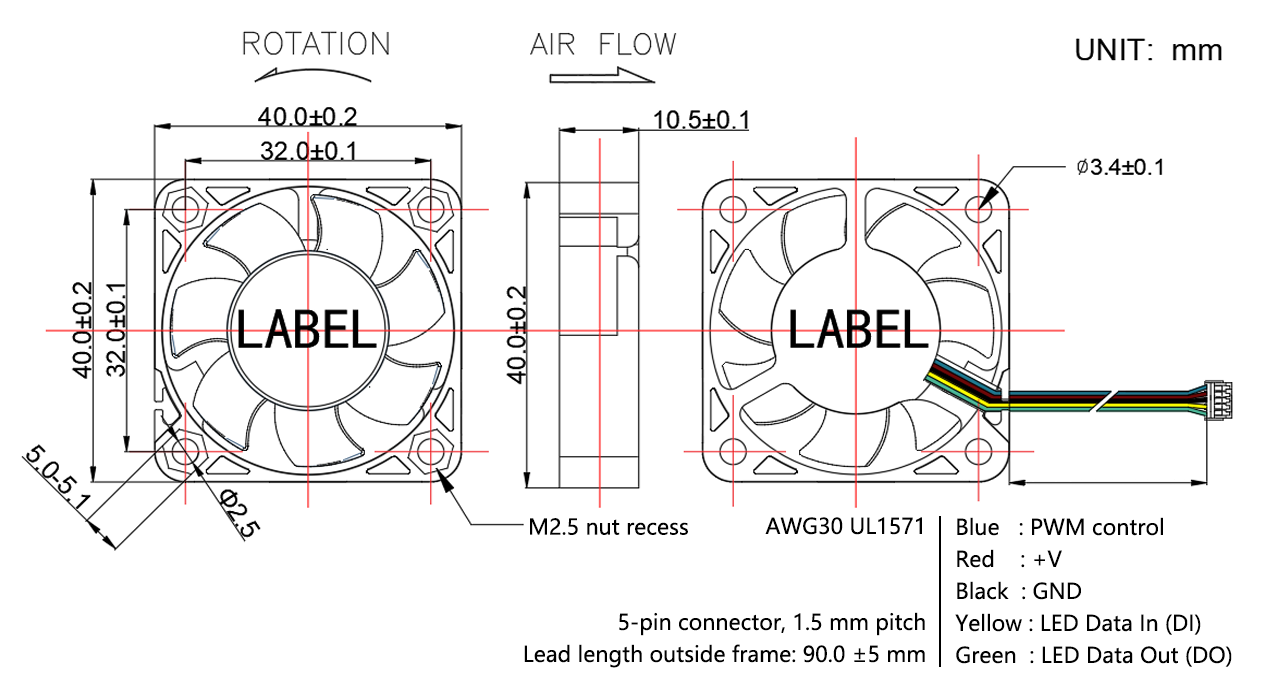

../../_images/size_fan3.png

  • 外形尺寸：40×40×10MM

  • 额定输入功率：5V / 0.106A

  • 额定转速：4000RPM

  • 重量：13.5±5g/pcs

  • 寿命：30,000 小时（室温 25°C）

  • 噪音：22.31dBA

  • 最大风量：2.46CFM

  • 最大风压：0.62mm-H2O

  • 工作温度：-10℃ ~ +60℃

  • 存储温度：-20℃ ~ +70℃

引脚定义

Pin

Color

Description

1

Blue

用于控制风扇转速的 PWM 信号

2

Red

5V 电源

3

Black

接地

4

Yellow

内置 RGB LED 数据输入

5

Green

内置 RGB LED 数据输出

塔式散热器

Pro MAX 配备的塔式散热器是一种高性能散热解决方案，可在高负载任务下保持 Raspberry Pi 5 的最佳工作温度。它采用大型铝制散热片和可通过 PWM 控制的风扇，根据需要自动调整散热性能。该塔式散热器专为 Raspberry Pi 5 设计，并可通过随附的螺丝和安装支架轻松安装。

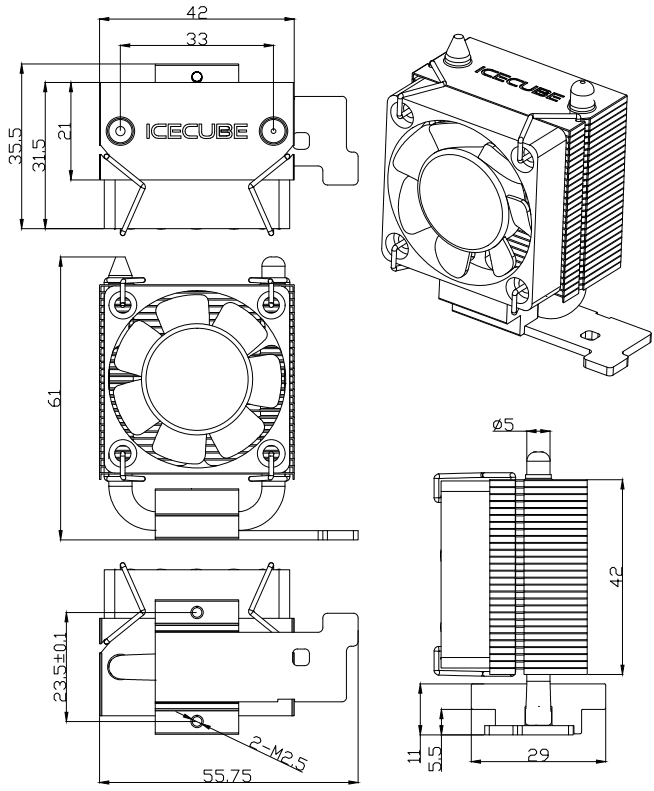

../../_images/size_tower_cooler.png

警告

请勿触碰风扇叶片，也不要让电源线缠绕在风扇上或用力拉扯电源线，以免损坏风扇。

请勿在存在可燃气体或其他危险环境中使用。

当风扇运行时，请不要长时间阻挡风扇转动，否则持续的阻转会产生高温并导致风扇烧毁。

安装风扇时，请特别注意因共振或振动产生的噪音问题。

请勿从高处跌落 Icecube Tower Cooler，否则可能影响风扇叶片的平衡。
