3.4 Display a Cristalli Liquidi

LCD1602 è un display a cristalli liquidi di tipo carattere, che può visualizzare contemporaneamente 32 (16*2) caratteri.

Come sappiamo, sebbene gli LCD e altri display arricchiscano notevolmente l’interazione uomo-macchina, condividono una debolezza comune. Quando sono collegati a un controller, molte porte di input/output (IO) del controller vengono occupate, limitando altre funzioni del controller stesso. Per risolvere questo problema, è stato sviluppato l’LCD1602 con un bus I2C.

• LCD1602 I2C

• Inter-Integrated Circuit - Wikipedia

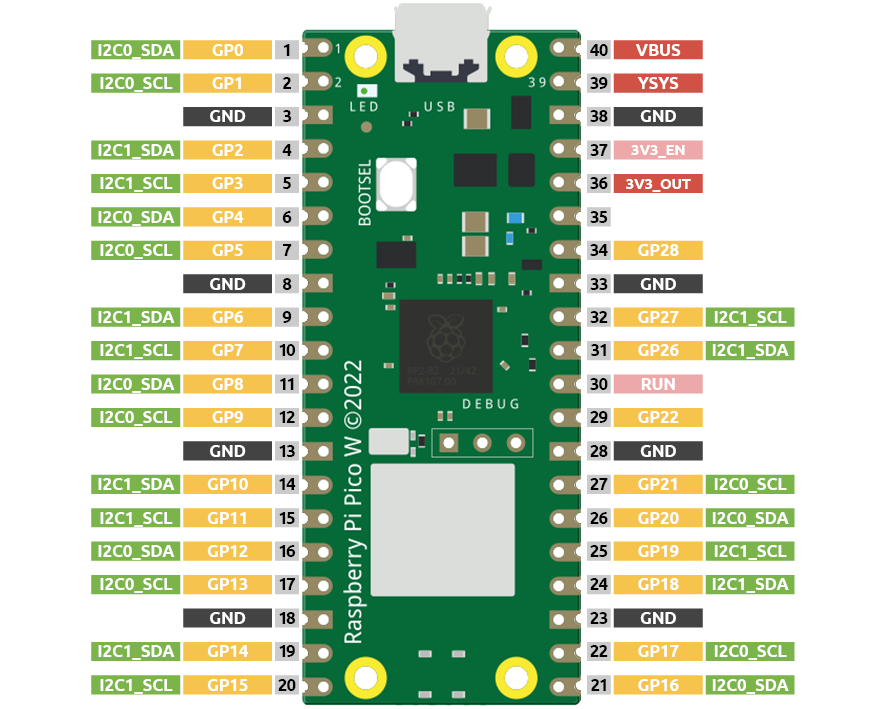

Qui useremo l’interfaccia I2C0 per controllare l’LCD1602 e visualizzare il testo.

Componenti Necessari

In questo progetto, abbiamo bisogno dei seguenti componenti.

È sicuramente conveniente acquistare un kit completo, ecco il link:

Nome	ELEMENTI IN QUESTO KIT	LINK
Kepler Kit	450+	Kepler Ultimate Kit

Puoi anche acquistarli separatamente dai link sottostanti.

SN	COMPONENTE	QUANTITÀ	LINK
1	Introduzione al Pico W	1	ACQUISTA
2	Cavo Micro USB	1
3	Breadboard	1	ACQUISTA
4	Cavi Jumper	Diversi	ACQUISTA
5	LCD1602 I2C	1	ACQUISTA

Schema Elettrico

Collegamenti

Codice

Nota

• Apri il file 3.4_liquid_crystal_display.py nel percorso kepler-kit-main/micropython o copia questo codice in Thonny, poi clicca su «Esegui Script Corrente» o semplicemente premi F5 per eseguirlo.

• Non dimenticare di selezionare l’interprete «MicroPython (Raspberry Pi Pico)» nell’angolo in basso a destra.

• Per tutorial dettagliati, fai riferimento a Aprire ed Eseguire Codice Direttamente.

• Qui devi usare la libreria chiamata lcd1602.py, verifica se è stata caricata su Pico W, per un tutorial dettagliato fai riferimento a 1.4 Caricare le Librerie su Pico.

from machine import I2C, Pin
from lcd1602 import LCD
import time

# Initialize I2C communication;
i2c = I2C(1, sda=Pin(6), scl=Pin(7), freq=400000)

# Create an LCD object for interfacing with the LCD1602 display
lcd = LCD(i2c)

# Display the first message on the LCD
# Use '\n' to create a new line.
string = "SunFounder\n    LCD Tutorial"
lcd.message(string)
# Wait for 2 seconds
time.sleep(2)
# Clear the display
lcd.clear()

# Display the second message on the LCD
string = "Hello\n  World!"
lcd.message(string)
# Wait for 5 seconds
time.sleep(5)
# Clear the display before exiting
lcd.clear()

Dopo l’esecuzione del programma, potrai vedere due righe di testo apparire sul display LCD a turno, e poi scomparire.

Nota

Quando il codice è in esecuzione, se lo schermo è vuoto, puoi regolare il potenziometro sul retro per aumentare il contrasto.

Come funziona?

1. Configurazione della comunicazione I2C

   Il modulo machine viene utilizzato per configurare la comunicazione I2C. I pin SDA (Serial Data) e SCL (Serial Clock) vengono definiti (rispettivamente pin 20 e 21), insieme alla frequenza I2C (400kHz).

   from machine import I2C, Pin
   i2c = I2C(1, sda=Pin(6), scl=Pin(7), freq=400000)


2. Inizializzazione del display LCD

   La classe LCD del modulo lcd1602 viene istanziata. Questa classe gestisce la comunicazione con il display LCD tramite I2C. Un oggetto LCD viene creato utilizzando l’oggetto i2c.

   Per ulteriori dettagli sull’utilizzo della libreria lcd1602, fare riferimento a lcd1602.py.

   from lcd1602 import LCD
   lcd = LCD(i2c)


3. Visualizzazione di messaggi sul display LCD

   Il metodo message dell’oggetto LCD viene utilizzato per visualizzare il testo sullo schermo. Il carattere \n crea una nuova riga sul display LCD. La funzione time.sleep() sospende l’esecuzione per un numero specificato di secondi.

   string = "SunFounder\n    LCD Tutorial"
   lcd.message(string)
   time.sleep(2)
   lcd.clear()


4. Cancellazione del display

   Il metodo clear dell’oggetto LCD viene chiamato per cancellare il testo dal display.

   lcd.clear()


5. Visualizzazione di un secondo messaggio

   Viene visualizzato un nuovo messaggio, seguito da una pausa e poi da una cancellazione dello schermo.

   string = "Hello\n  World!"
   lcd.message(string)
   time.sleep(5)
   lcd.clear()
