6.4 Telecomando a Infrarossi

Nell’elettronica di consumo, i telecomandi sono utilizzati per controllare dispositivi come televisori e lettori DVD. In alcuni casi, i telecomandi permettono alle persone di controllare dispositivi che sono fuori dalla loro portata, come i condizionatori d’aria centralizzati.

Il ricevitore IR è un componente con una fotocellula sintonizzata per ricevere luce a infrarossi. È quasi sempre utilizzato per la rilevazione del telecomando: ogni televisore e lettore DVD ne ha uno nella parte anteriore per ricevere il segnale IR dal telecomando. All’interno del telecomando c’è un LED IR abbinato, che emette impulsi IR per comunicare con il televisore, accenderlo, spegnerlo o cambiare canale.

Componenti Necessari

In questo progetto, abbiamo bisogno dei seguenti componenti.

È sicuramente conveniente acquistare un kit completo, ecco il link:

Nome

ELEMENTI IN QUESTO KIT

LINK

Kepler Kit

450+

Kepler Ultimate Kit

Puoi anche acquistarli separatamente dai link sottostanti.

SN

COMPONENTE

QUANTITÀ

LINK

1

Introduzione al Pico W

1

ACQUISTA

2

Cavo Micro USB

1

3

Breadboard

1

ACQUISTA

4

Cavi Jumper

Diversi

ACQUISTA

5

Ricevitore a Infrarossi

1

ACQUISTA

Schema Elettrico

sch_irrecv

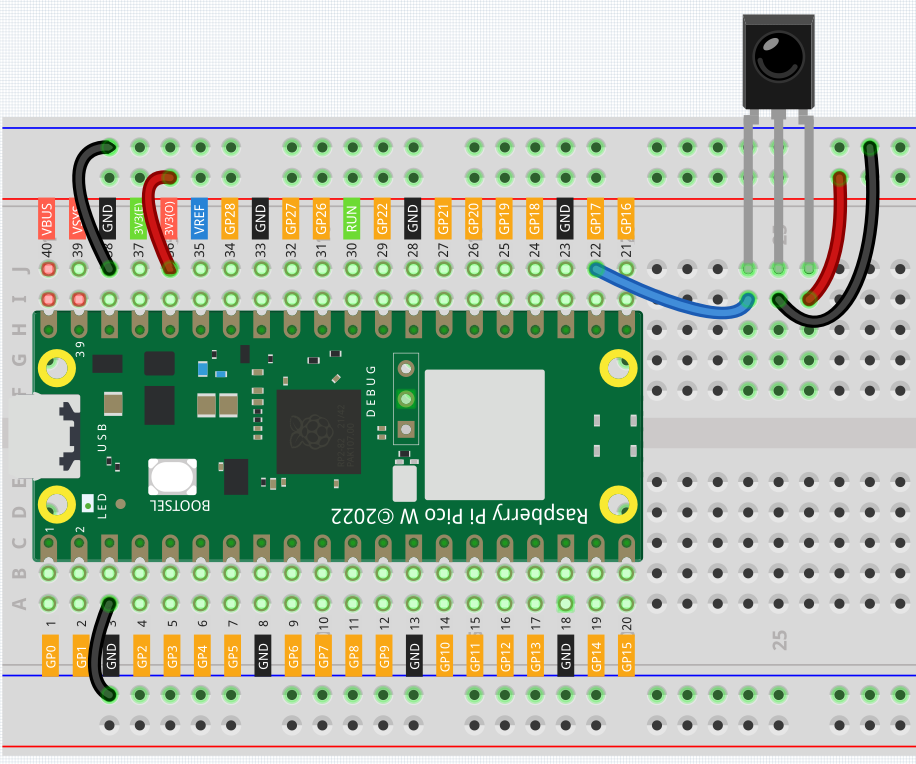

Collegamenti

wiring_irrecv

Codice

Code

  • Apri il file 6.4_ir_remote_control.py nel percorso kepler-kit-main/micropython o copia questo codice in Thonny, poi clicca su «Esegui Script Corrente» o semplicemente premi F5 per eseguirlo.

  • Non dimenticare di selezionare l’interprete «MicroPython (Raspberry Pi Pico)» nell’angolo in basso a destra.

  • Per tutorial dettagliati, fai riferimento a Aprire ed Eseguire Codice Direttamente.

  • Qui devi usare le librerie nella cartella ir_rx, verifica se sono state caricate su Pico, per un tutorial dettagliato fai riferimento a 1.4 Caricare le Librerie su Pico.

import time
from machine import Pin, freq
from ir_rx.print_error import print_error
from ir_rx.nec import NEC_8

pin_ir = Pin(17, Pin.IN)

def decodeKeyValue(data):
    if data == 0x16:
        return "0"
    if data == 0x0C:
        return "1"
    if data == 0x18:
        return "2"
    if data == 0x5E:
        return "3"
    if data == 0x08:
        return "4"
    if data == 0x1C:
        return "5"
    if data == 0x5A:
        return "6"
    if data == 0x42:
        return "7"
    if data == 0x52:
        return "8"
    if data == 0x4A:
        return "9"
    if data == 0x09:
        return "+"
    if data == 0x15:
        return "-"
    if data == 0x7:
        return "EQ"
    if data == 0x0D:
        return "U/SD"
    if data == 0x19:
        return "CYCLE"
    if data == 0x44:
        return "PLAY/PAUSE"
    if data == 0x43:
        return "FORWARD"
    if data == 0x40:
        return "BACKWARD"
    if data == 0x45:
        return "POWER"
    if data == 0x47:
        return "MUTE"
    if data == 0x46:
        return "MODE"
    return "ERROR"

# User callback
def callback(data, addr, ctrl):
    if data < 0:  # NEC protocol sends repeat codes.
        pass
    else:
        print(decodeKeyValue(data))

ir = NEC_8(pin_ir, callback)  # Instantiate receiver
ir.error_function(print_error)  # Show debug information

try:
    while True:
        pass
except KeyboardInterrupt:
    ir.close()

Il nuovo telecomando ha un pezzo di plastica all’estremità per isolare la batteria all’interno. Devi estrarre questo pezzo di plastica per alimentare il telecomando quando lo utilizzi. Una volta che il programma è in esecuzione, quando premi il telecomando, la Shell stamperà il tasto che hai premuto.

Come Funziona?

Questo programma sembra leggermente complicato, ma in realtà svolge le funzioni di base del ricevitore IR con poche righe di codice.

import time
from machine import Pin, freq
from ir_rx.nec import NEC_8

pin_ir = Pin(17, Pin.IN)

# User callback
def callback(data, addr, ctrl):
    if data < 0:  # NEC protocol sends repeat codes.
        pass
    else:
        print(decodeKeyValue(data))

ir = NEC_8(pin_ir, callback)  # Instantiate receiver

Qui viene istanziato un oggetto ir, che legge i segnali acquisiti dal ricevitore IR in qualsiasi momento.

Il risultato sarà registrato in data della funzione di callback.

Se il ricevitore IR riceve valori duplicati (ad esempio premendo un tasto senza rilasciarlo), allora data < 0 e questo dato deve essere filtrato.

Altrimenti, data sarebbe un valore utilizzabile, ma alcuni codici potrebbero non essere comprensibili, quindi viene utilizzata la funzione decodeKeyValue(data) per decodificarli.

def decodeKeyValue(data):
    if data == 0x16:
        return "0"
    if data == 0x0C:
        return "1"
    if data == 0x18:
        return "2"
    if data == 0x5E:
        return "3"
    if data == 0x08:
        return "4"
    if data == 0x1C:
        return "5"
    if data == 0x5A:
        return "6"
    if data == 0x42:
        return "7"
    if data == 0x52:
        return "8"
    if data == 0x4A:
        return "9"
    if data == 0x09:
        return "+"
    if data == 0x15:
        return "-"
    if data == 0x7:
        return "EQ"
    if data == 0x0D:
        return "U/SD"
    if data == 0x19:
        return "CYCLE"
    if data == 0x44:
        return "PLAY/PAUSE"
    if data == 0x43:
        return "FORWARD"
    if data == 0x40:
        return "BACKWARD"
    if data == 0x45:
        return "POWER"
    if data == 0x47:
        return "MUTE"
    if data == 0x46:
        return "MODE"
    return "ERROR"

Se premi il tasto 1, il ricevitore IR emette un valore come 0x0C, che deve essere decodificato per corrispondere al tasto specifico.

Successivamente, ci sono alcune funzioni di debug. Sono importanti, ma non sono direttamente collegate all’effetto che dobbiamo ottenere, quindi le inseriamo semplicemente nel programma.

from ir_rx.print_error import print_error

ir.error_function(print_error) # Mostra informazioni di debug

Infine, utilizziamo un ciclo vuoto come programma principale. E usiamo try-except per far uscire il programma chiudendo l’oggetto ir.

try:
    while True:
        pass
except KeyboardInterrupt:
    ir.close()
