2.5 Lecture de la Valeur du Bouton

Ces broches ont à la fois des fonctions d’entrée et de sortie, comme l’indique leur nom GPIO (General-purpose input/output). Auparavant, nous avons utilisé la fonction de sortie ; dans ce chapitre, nous utiliserons la fonction d’entrée pour lire la valeur du bouton.

Bouton

Composants Requis

Pour ce projet, nous avons besoin des composants suivants :

Il est plus pratique d’acheter un kit complet, voici le lien :

Nom	ARTICLES DANS CE KIT	LIEN
Kepler Kit	450+	Kepler Ultimate Kit

Vous pouvez également les acheter séparément via les liens ci-dessous :

SN	COMPOSANT	QUANTITÉ	LIEN
1	Découvrir le Pico W	1	ACHETER
2	Câble Micro USB	1
3	Plaque d’essai (Breadboard)	1	ACHETER
4	Fils de connexion (Jumper Wires)	Plusieurs	ACHETER
5	Résistance	1 (10KΩ)	ACHETER
6	Bouton	1	ACHETER

Schéma

sch_button

Il suffit de connecter une broche du bouton à 3.3V et l’autre broche à GP14 ; ainsi, lorsque le bouton est pressé, GP14 sera à un niveau haut. Cependant, quand le bouton n’est pas pressé, GP14 est en état flottant et peut être soit haut, soit bas. Pour obtenir un niveau bas stable lorsque le bouton n’est pas pressé, GP14 doit être relié à la masse via une résistance de pull-down de 10KΩ.

Câblage

Note

Un bouton à quatre broches a la forme d’un « H ». Les deux broches de gauche ou de droite sont connectées, ce qui signifie que lorsqu’il est placé sur la ligne centrale, il connecte deux demi-rangées ayant le même numéro de rangée. (Par exemple, dans mon circuit, E23 et F23 sont déjà connectés, tout comme E25 et F25).

Tant que le bouton n’est pas pressé, les broches gauche et droite sont indépendantes et le courant ne peut pas circuler d’un côté à l’autre.

Code

Note

Ouvrez le fichier 2.5_read_button_value.py sous le chemin kepler-kit-main/micropython ou copiez ce code dans Thonny, puis cliquez sur « Exécuter le script actuel » ou appuyez simplement sur F5 pour l’exécuter.
N’oubliez pas de sélectionner l’interpréteur « MicroPython (Raspberry Pi Pico) » en bas à droite.
Pour des tutoriels détaillés, veuillez vous référer à Ouvrir et Exécuter du Code Directement.

import machine
import utime
button = machine.Pin(14, machine.Pin.IN)
while True:
    if button.value() == 1:
        print("You pressed the button!")
        utime.sleep(1)

Dès que le code s’exécute, le Shell affiche « Vous avez appuyé sur le bouton ! »

Mode de Fonctionnement Pull-up

La prochaine partie concerne le câblage et le code lorsque vous utilisez le bouton en mode pull-up.

sch_button_pullup

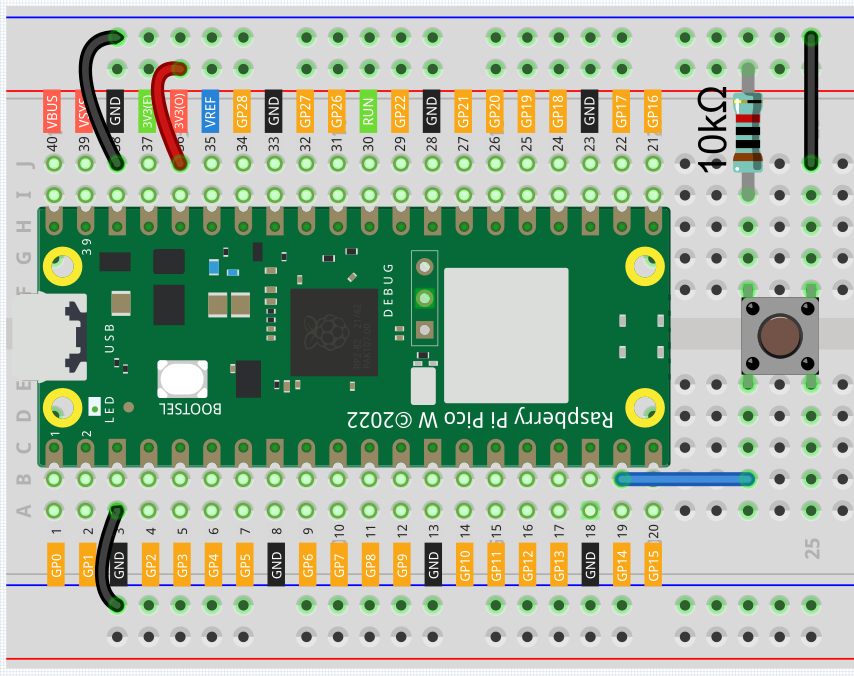

wiring_button_pullup

La seule différence avec le mode pull-down est que la résistance de 10KΩ est connectée à 3.3V et le bouton à la masse, de sorte que lorsque le bouton est pressé, GP14 recevra un niveau bas, ce qui est l’inverse de la valeur obtenue en mode pull-down. Il suffit donc de modifier le code par if button.value() == 0:.

Voir également la référence ici :

machine.Pin
