6.5 - Funkfrequenz-Identifikation

Funkfrequenz-Identifikation (RFID) bezeichnet Technologien, die drahtlose Kommunikation zwischen einem Objekt (oder Tag) und einem Abfragegerät (oder Lesegerät) nutzen, um solche Objekte automatisch zu verfolgen und zu identifizieren. Die Reichweite der Tag-Übertragung ist auf einige Meter vom Lesegerät begrenzt. Eine direkte Sichtlinie zwischen dem Lesegerät und dem Tag ist nicht zwingend erforderlich.

Die meisten Tags enthalten mindestens einen integrierten Schaltkreis (IC) und eine Antenne. Der Mikrochip speichert Informationen und ist für die Verwaltung der Funkfrequenzkommunikation (RF) mit dem Lesegerät verantwortlich. Passive Tags verfügen nicht über eine unabhängige Energiequelle und sind auf ein externes elektromagnetisches Signal angewiesen, das vom Lesegerät bereitgestellt wird, um ihren Betrieb zu ermöglichen. Aktive Tags verfügen über eine eigenständige Energiequelle, etwa eine Batterie. Dadurch können sie erweiterte Verarbeitungs-, Übertragungsfähigkeiten und Reichweite haben.

Erforderliche Komponenten

Für dieses Projekt benötigen wir die folgenden Komponenten.

Es ist durchaus praktisch, ein ganzes Kit zu kaufen, hier ist der Link:

Bezeichnung

ARTIKEL IN DIESEM KIT

KAUF-LINK

Kepler-Kit

450+

Kepler Kit

Sie können die einzelnen Komponenten auch separat über die folgenden Links kaufen.

SN

KOMPONENTENBESCHREIBUNG

ANZAHL

KAUF-LINK

1

Raspberry Pi Pico W

1

BUY

2

Micro-USB-Kabel

1

3

Steckbrett

1

BUY

4

Jumperkabel

Mehrere

BUY

5

MFRC522 Modul

1

BUY

Schaltplan

sch_rfid

Verdrahtung

wiring_rfid

Code

Bemerkung

  • Die Datei 6.5_rfid_write.ino finden Sie im Pfad kepler-kit-main/arduino/6.5_rfid_write.

  • Alternativ können Sie diesen Code in die Arduino IDE kopieren.

  • Vergessen Sie nicht, vor dem Klicken auf den Hochladen-Button das Board (Raspberry Pi Pico) und den korrekten Port auszuwählen.

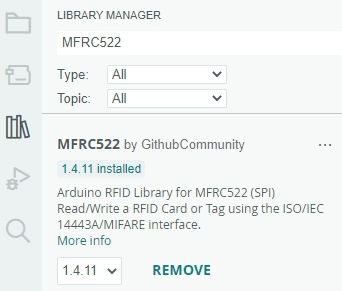

  • Die Bibliothek MFRC522 wird hier verwendet. Weitere Informationen zum Hinzufügen in die Arduino IDE finden Sie unter Bibliotheken hinzufügen.

Die Hauptfunktion ist in zwei Teile gegliedert:

  • 6.5_rfid_write.ino: Dient zum Schreiben von Informationen auf die Karte (oder den Schlüssel).

  • 6.5_rfid_read.ino: Dient zum Lesen der Informationen auf der Karte (oder dem Schlüssel).

Bemerkung

  • Die Datei 6.5_rfid_write.ino finden Sie im Pfad kepler-kit-main/arduino/6.5_rfid_write.

  • Alternativ können Sie diesen Code in die Arduino IDE kopieren.

  • Vergessen Sie nicht, vor dem Klicken auf den Hochladen-Button das Board (Raspberry Pi Pico) und den korrekten Port auszuwählen.

Nach dem Ausführen können Sie eine Nachricht im seriellen Monitor eingeben, die mit # endet. Anschließend schreiben Sie die Nachricht auf die Karte, indem Sie die Karte (oder den Schlüssel) nahe am MFRC522-Modul platzieren.

Bemerkung

  • Die Datei 6.5_rfid_read.ino finden Sie im Pfad kepler-kit-main/arduino/6.5_rfid_read.

  • Alternativ können Sie diesen Code in die Arduino IDE kopieren.

  • Vergessen Sie nicht, vor dem Klicken auf den Hochladen-Button das Board (Raspberry Pi Pico) und den korrekten Port auszuwählen.

Nach dem Ausführen können Sie die auf der Karte (oder dem Schlüssel) gespeicherte Nachricht lesen.

Funktionsweise?

#include <MFRC522.h>

#define RST_PIN         0
#define SS_PIN          5

MFRC522 mfrc522(SS_PIN, RST_PIN);

Zunächst wird die Klasse MFRC522() instanziiert.

Für eine einfachere Handhabung wird die MFRC522-Bibliothek durch die folgenden Funktionen weiter abstrahiert.

  • void simple_mfrc522_init(): Startet die SPI-Kommunikation und initialisiert das MFRC522-Modul.

  • void simple_mfrc522_get_card(): Hält das Programm an, bis die Karte (oder der Schlüssel) erkannt wird, und gibt die UID der Karte sowie den PICC-Typ aus.

  • void simple_mfrc522_write(String text): Schreibt einen Text auf die Karte (oder den Schlüssel).

  • void simple_mfrc522_write(byte* buffer): Schreibt Informationen auf die Karte (oder den Schlüssel), die üblicherweise vom seriellen Port stammen.

  • void simple_mfrc522_write(byte section, String text): Schreibt einen Text in einen bestimmten Sektor. Bei section auf 0 werden die Sektoren 1-2 beschrieben; bei section auf 1 die Sektoren 3-4.

  • void simple_mfrc522_write(byte section, byte* buffer): Schreibt Informationen in einen bestimmten Sektor, die üblicherweise vom seriellen Port stammen. Bei section auf 0 werden die Sektoren 1-2 beschrieben; bei section auf 1 die Sektoren 3-4.

  • String simple_mfrc522_read(): Liest die Informationen auf der Karte (oder dem Schlüssel) und gibt einen String zurück.

  • String simple_mfrc522_read(byte section): Liest die Informationen in einem bestimmten Sektor und gibt einen String zurück. Bei section auf 0 werden die Sektoren 1-2 beschrieben; bei section auf 1 die Sektoren 3-4.

Im Beispiel 6.5_rfid_write.ino wird die Funktion Serial.readBytesUntil() verwendet, eine gängige Methode für serielle Eingaben.
