6.4 - IR-Fernbedienung

Im Bereich der Unterhaltungselektronik dienen Fernbedienungen zur Steuerung von Geräten wie Fernsehern und DVD-Playern. In einigen Fällen ermöglichen sie die Bedienung von Geräten, die außer Reichweite sind, etwa Zentral-Klimaanlagen.

Ein IR-Empfänger ist ein Bauteil mit einer Fotozelle, die auf Infrarotlicht abgestimmt ist. Er wird fast immer zur Fernbedienungserkennung eingesetzt - jeder Fernseher und DVD-Player hat einen solchen an der Vorderseite, um das IR-Signal vom Bediengerät zu empfangen. In der Fernbedienung selbst ist eine passende IR-LED, die IR-Impulse sendet, um den Fernseher ein- oder auszuschalten oder den Kanal zu wechseln.

• Infrarotempfänger

Benötigte Komponenten

Für dieses Projekt werden die folgenden Komponenten benötigt.

Es ist durchaus praktisch, ein komplettes Set zu kaufen, hier ist der Link:

Name	ARTIKEL IN DIESEM SET	KAUF-LINK
Kepler Kit	450+	Kepler Kit

Sie können die Komponenten auch einzeln über die folgenden Links erwerben.

SN	KOMPONENTENBESCHREIBUNG	ANZAHL	KAUF-LINK
1	Raspberry Pi Pico W	1	BUY
2	Micro-USB-Kabel	1
3	Steckbrett	1	BUY
4	Jumperkabel	Mehrere	BUY
5	Infrarotempfänger	1	BUY

Schaltplan

Verdrahtung

Code

Bemerkung

• Die Datei 6.4_ir_remote_control.ino finden Sie unter dem Pfad kepler-kit-main/arduino/6.4_ir_remote_control.

• Oder kopieren Sie den Code in die Arduino IDE.

• Vergessen Sie nicht, das Board (Raspberry Pi Pico) und den richtigen Port auszuwählen, bevor Sie auf den Hochladen-Button klicken.

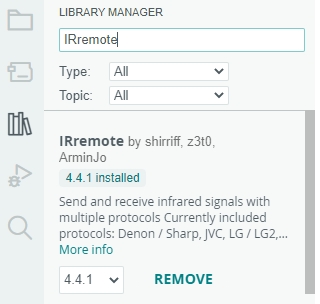

• Die Bibliothek IRsmallDecoder wird hier verwendet. Bitte beziehen Sie sich auf Bibliotheken hinzufügen, um sie in die Arduino IDE hinzuzufügen.

Die neue Fernbedienung enthält ein Plastikstück am Ende, das die Batterie isoliert. Dieses Plastikstück muss entfernt werden, um die Fernbedienung in Betrieb zu nehmen. Sobald das Programm läuft und Sie die Fernbedienung drücken, wird der Serial Monitor den gedrückten Knopf ausgeben.
