1.2 キットに含まれるもの

このコースを通じて回路を作成するために使用するさまざまなコンポーネントと部品がキットに含まれています。ここでは、キットに含まれるものの簡単なガイドを紹介します。

基本コンポーネント

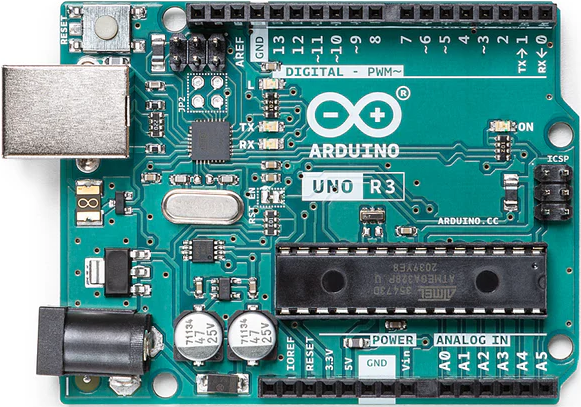

1 x オリジナルArduino Uno R3

回路の頭脳であるマイクロコントローラボードです。マイクロコントローラをサポートするために必要なすべてが揃っており、USBケーブルでコンピュータに接続するか、AC-DCアダプタやバッテリーで電源を供給して開始できます。

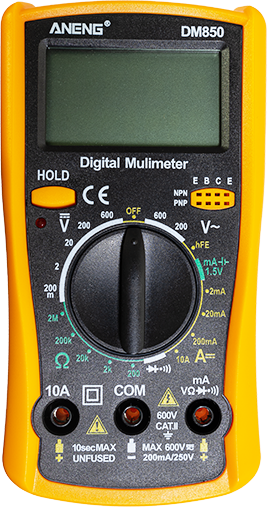

1 x 赤と黒のリード付きマルチメーター

電圧、電流、抵抗を測定できる多用途のマルチメーターで、他の電気テストも行うことができ、エレクトロニクスや電気作業に欠かせないツールです。

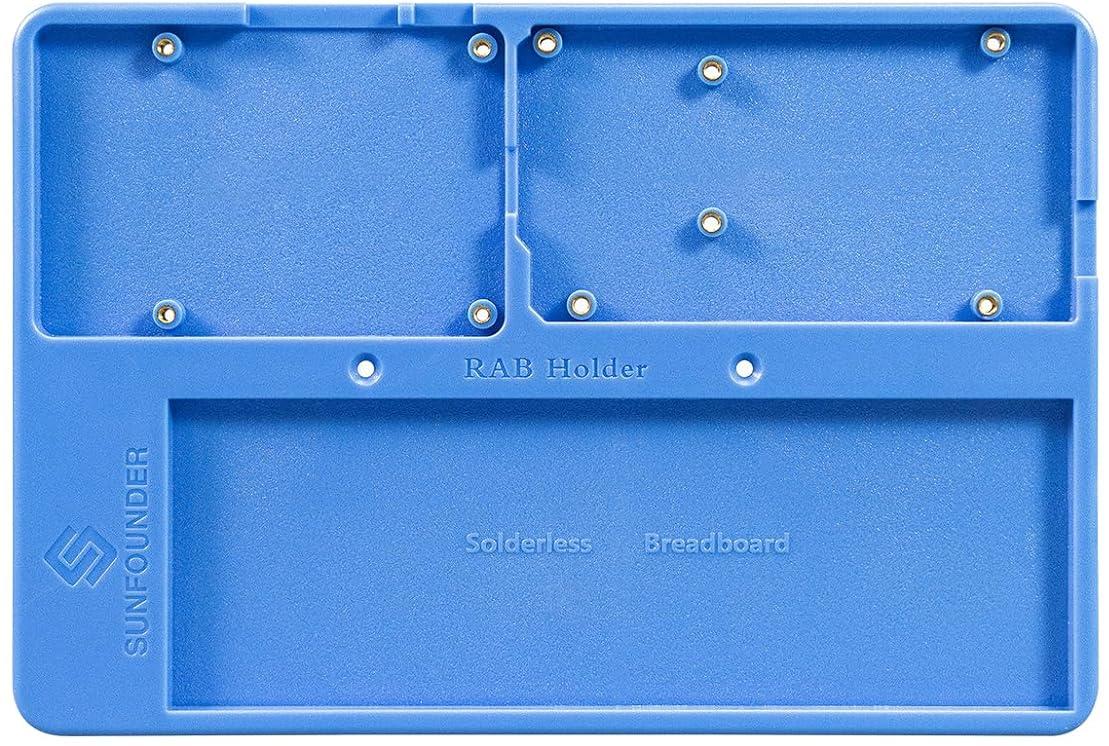

1 x RABホルダー

ArduinoとRaspberry Piのユーザーのために設計されており、すべてのデバイスを安定させることができます。ホルダーとしての役割を超えて、すべての人に適した革新的なツールです。

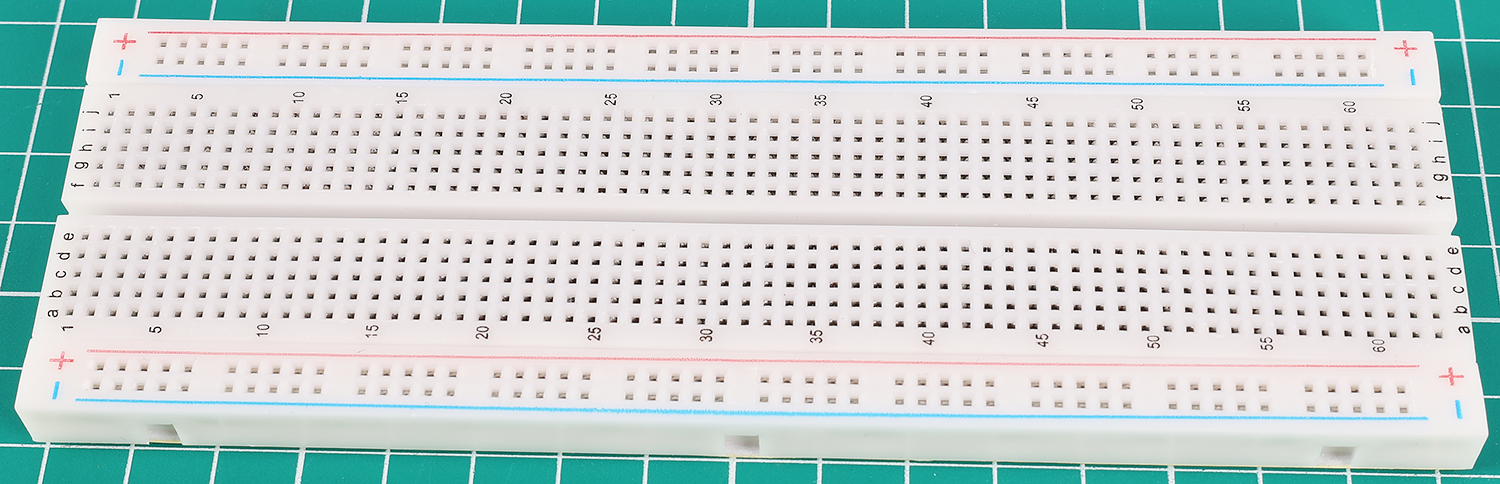

1 x 830穴ブレッドボード

はんだ付け不要で電子回路を簡単に構築できるボードです。ワイヤやコンポーネントを接続するための穴が並んでいます。

1 x ブレッドボードパワーモジュール

ブレッドボードパワーモジュールは、DCアダプタやUSBから安定した3.3Vまたは5Vの電源を供給するためのプロトタイピング用の便利なアクセサリです。標準的なブレッドボードに適合し、電源レールに差し込み、オン/オフスイッチと電圧レギュレータを備えており、エレクトロニクスプロジェクトに不可欠な安定した出力を提供します。

120 x 抵抗器 (各10個、220Ω抵抗器は30個)

抵抗器は電力の流れを阻害し、回路内の電圧と電流を調整するコンポーネントです。抵抗値はギリシャ文字のオメガ(Ω)で表され、抵抗器に描かれた色のストライプで抵抗値と許容誤差が示されます。

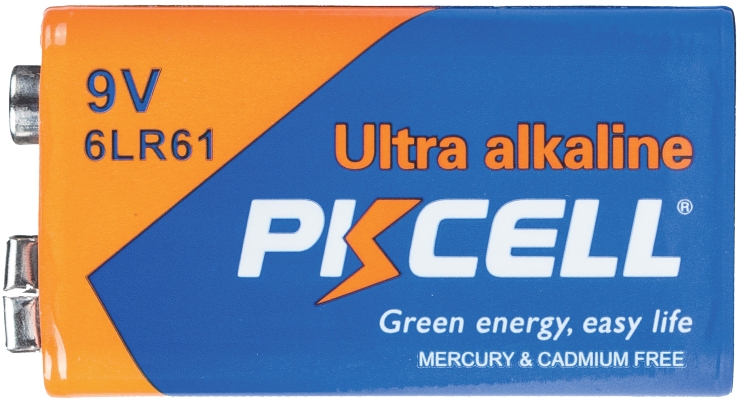

2 x 9Vバッテリー

これは充電できないアルカリ9Vバッテリーです。マルチメーターに取り付けるか、バッテリーケーブルを使用してArduino Uno R3またはブレッドボードパワーモジュールに電源を供給します。

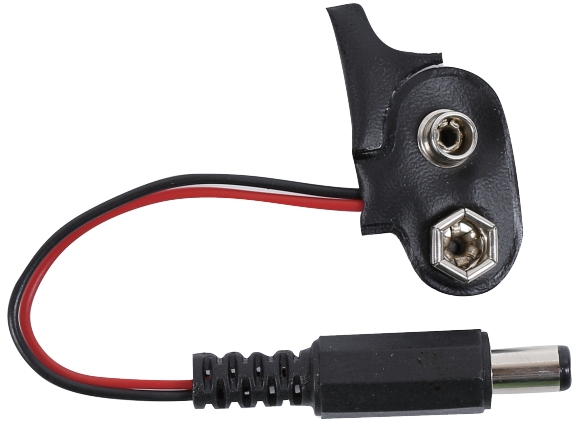

1 x バッテリーケーブル

このケーブルは9VバッテリーをブレッドボードパワーモジュールやArduino Uno R3のDC入力に接続します。電子プロジェクトに便利でポータブルな電源を提供します。

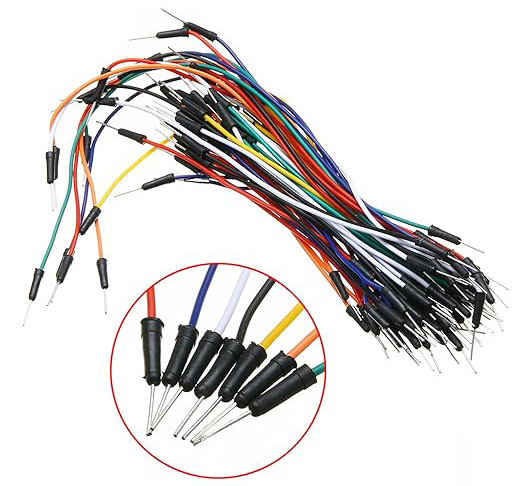

65 x ジャンパーワイヤー

ブレッドボード上のコンポーネントを互いに、またはArduinoボードに接続します。

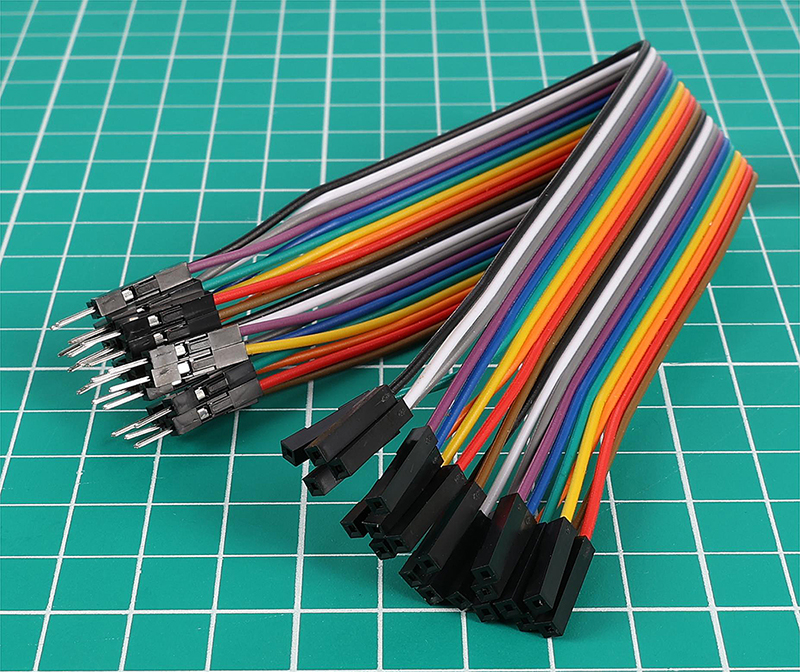

20 x オス-メス デュポンワイヤー

オスピンヘッダを持つモジュール（例えば、超音波モジュール）をブレッドボードに接続するために特別に設計されたオス-メス デュポンワイヤーです。これらのワイヤーは、ブレッドボード互換のオス-メス接続が必要な電子プロジェクトで、異なるコンポーネントをインターフェースするために不可欠です。

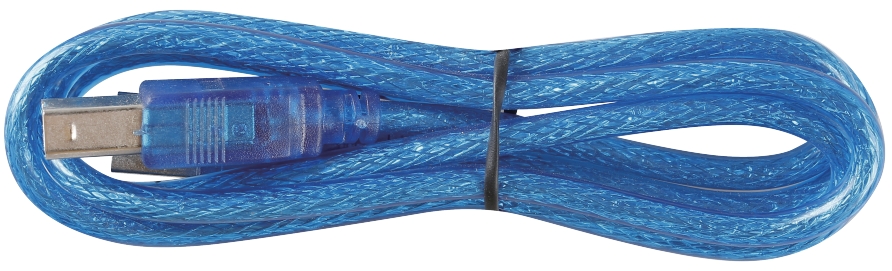

1 x USBケーブル

Arduinoボードをコンピュータに接続します。これにより、Arduinoボードにプログラムを書き込み、コンパイルし、転送することができます。また、ボードに電源を供給します。

ディスプレイ

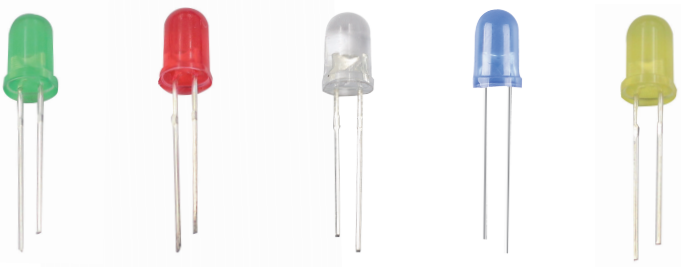

25 x LED (各色5個ずつ)

このカラフルなLEDセットには、赤、緑、青、黄、白の5色が含まれており、さまざまな照明や信号のニーズに対応します。シンプルなステータスインジケータから複雑な装飾照明プロジェクトまで、これらのLEDは、あらゆる電子プロジェクトの視覚的魅力を高める豊かな色の選択肢を提供します。

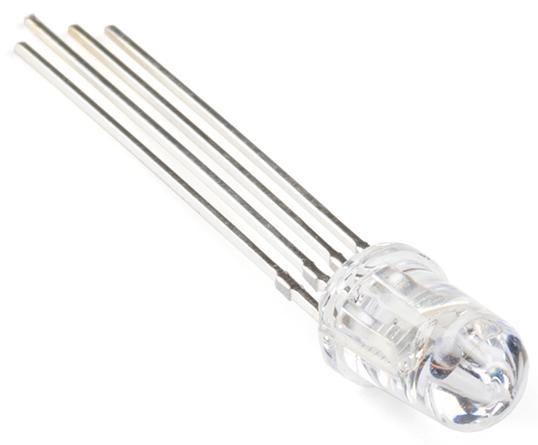

1 x RGB LED

赤、緑、青のLEDを1つのケースにまとめたもので、入力電圧を調整することでさまざまな色を表示でき、数百万色を作り出すことができます。

1 x 74HC595チップ

74HC594はシフトレジスタで、シリアル入力をパラレル出力に変換することでデジタル回路の入力/出力ポートを拡張し、必要な接続ピンの数を減らします。このチップは、マイクロコントローラのピンを占有することなく、多数の出力デバイス（例えば7セグメントディスプレイ）を制御するのに適しています。

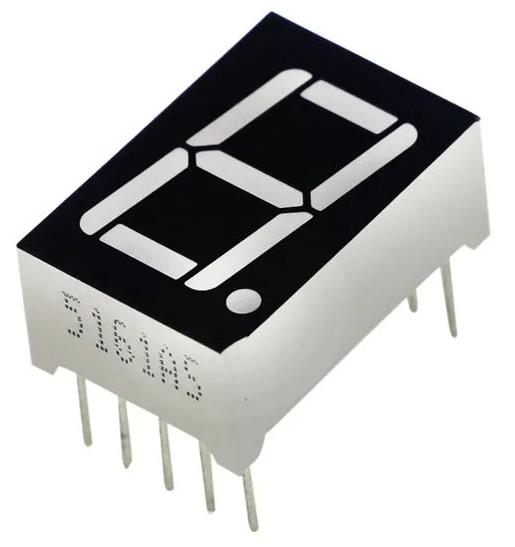

1 x 7セグメントディスプレイ (共通カソード)

7セグメントディスプレイは、7つのLEDを組み合わせて8の形状を形成するコンポーネントです。各LEDはセグメントと呼ばれ、通電すると数字の一部を形成します。

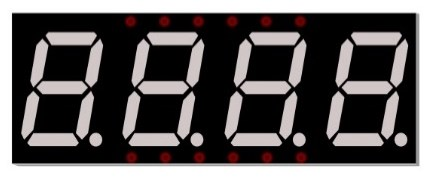

1 x 4桁7セグメントディスプレイ (共通カソード)

4桁ディスプレイは、4つの7セグメントディスプレイを組み合わせたもので、それぞれが1桁を表します。必要なピン数を減らすために、各ディスプレイのセグメントは多重化されており、各セグメントピンは他のディスプレイの対応するセグメントピンと接続されています。

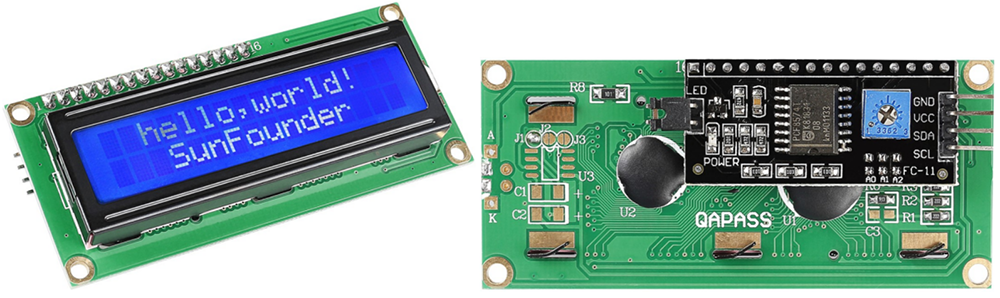

1 x I2C LCD1602

I2C LCD1602は、I2C通信プロトコルを使用する16x2文字ディスプレイモジュールです。このモジュールは、センサーデータやステータスメッセージなどのテキストをプロジェクトに表示するのに最適です。

アクチュエータ

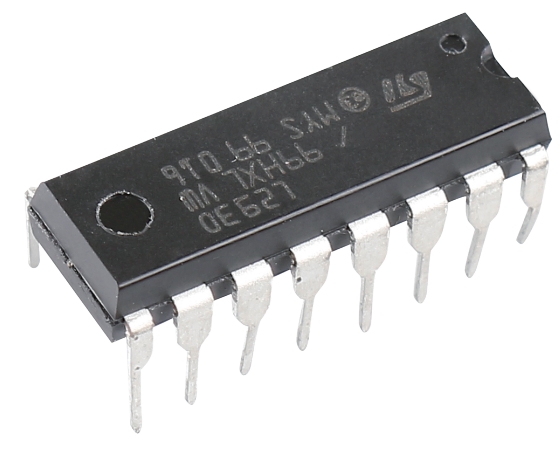

1 x L293D チップ

L293Dは、2つのDCモーターの速度と方向を同時に制御できるデュアルHブリッジモータードライバICです。ロボティクスや自動化プロジェクトに最適で、信頼性が高く効率的なモーター制御を提供します。

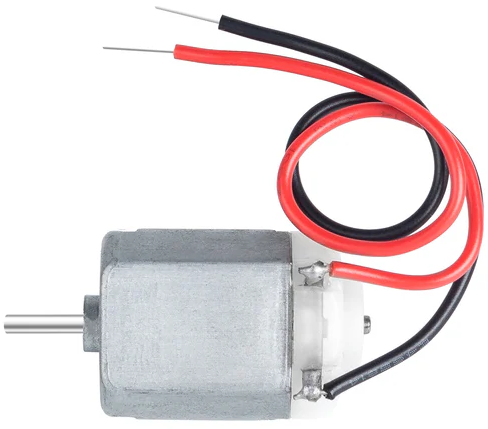

1 x モーター

この3Vモーターは、低電圧アプリケーション向けに設計されたコンパクトで効率的なDCモーターです。小型エレクトロニクスプロジェクト、玩具、ホビーロボティクスに最適で、低消費電力で信頼性の高い性能を発揮します。

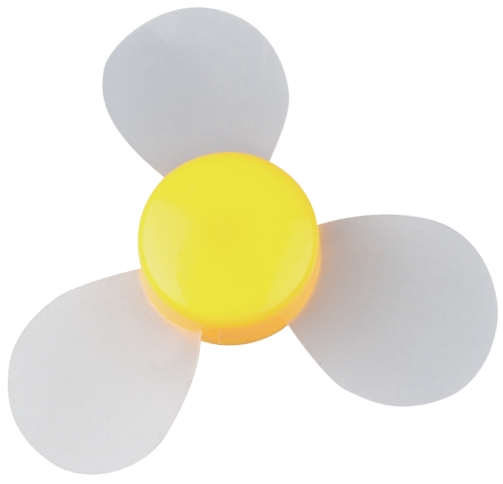

1 x 3枚羽根ファンブレード

柔軟で安全な3枚羽根ファンブレードは、3Vモーター用に設計されたアクセサリです。柔らかく耐久性のある素材で作られており、怪我のリスクを最小限に抑えます。

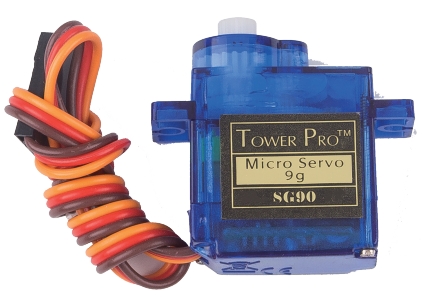

1 x サーボモーター

サーボモーターは、角度や直線位置、速度、加速度の正確な制御が可能な高精度かつ多用途なモーターです。ロボティクス、自動化、リモートコントロールシステムで一般的に使用され、さまざまなアプリケーションで信頼性の高いスムーズな動きを実現します。

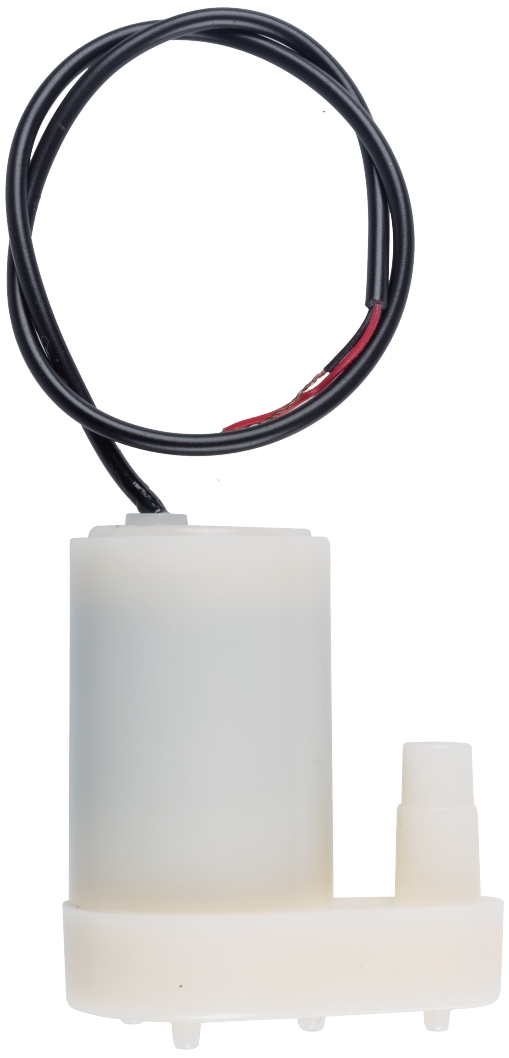

1 x ポンプ

これはDC 2.5-6Vのミニ水中ポンプで、卓上噴水や水槽、水耕栽培システムなどの小規模プロジェクトに最適です。このポンプは遠心力を利用して電動モーターの回転エネルギーを流体力学的エネルギーに変換し、水を効率的に移動させます。

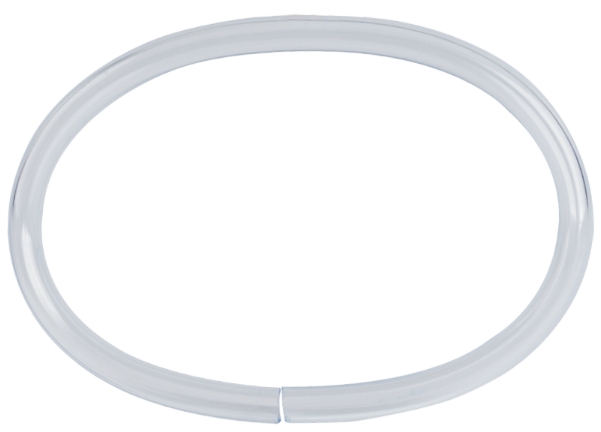

1 x チューブ

長さ20cm、直径6mmの透明なチューブで、水ポンプの出口から水を誘導するために使用されます。

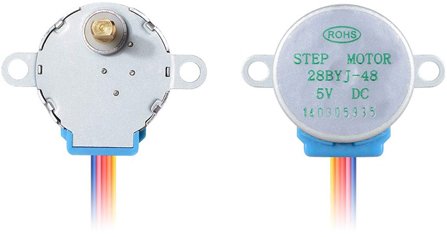

1 x ステッピングモーター

28BYJ-48は5本線のユニポーラステッピングモーターで、5Vで動作します。ロボティクス、3Dプリンター、自動化プロジェクトなど、回転の正確な制御が求められるアプリケーションに最適です。

1 x ULN2003モジュール

ULN2003モジュールは、高電圧・高電流に対応するダーリントントランジスタアレイで、ステッピングモーターやリレー、その他の誘導負荷を駆動するために使用されます。7つのオープンコレクタダーリントンペアを備えており、さまざまな制御アプリケーションでTTLおよびCMOSロジックレベルとのインターフェースに最適です。

サウンド

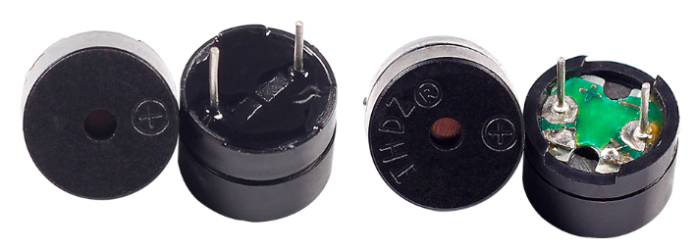

1 x アクティブブザー & 1 x パッシブブザー

ブザーは、アクティブタイプとパッシブタイプがあり、電流が流れると音を発する音響信号装置です。アラーム、タイマー、通知システムで一般的に使用されます。

センサー

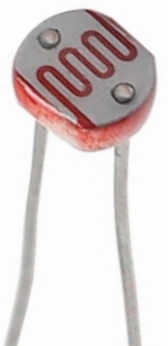

1 x フォトレジスタ

フォトレジスタは光に敏感なコンポーネントで、照射される光の強度に応じて抵抗が変化します。電子プロジェクトで光に反応する制御やセンサーを作成するのに最適です。

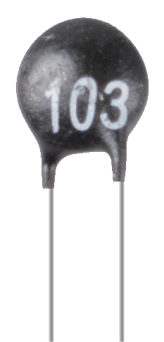

1 x NTCサーミスタ

サーミスタは、温度変化に敏感な抵抗器です。NTCサーミスタは温度が上昇すると抵抗が減少し、PTCサーミスタは温度が上がると抵抗が増加します。

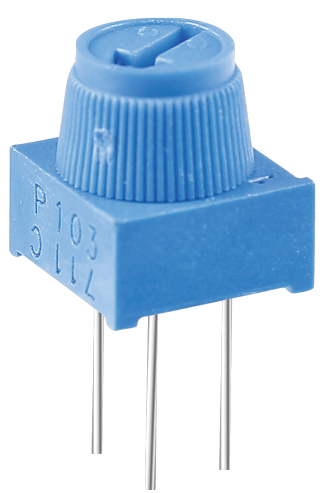

1 x ポテンショメータ

ポテンショメータは、3つのピンを持つ可変抵抗器です。2つのピンは抵抗器の両端に接続され、中央のピンは可動ワイパーに接続されており、これにより抵抗器が2つの部分に分割されます。ポテンショメータは、回路内の電圧調整に使用され、ラジオのボリュームノブのような役割を果たします。

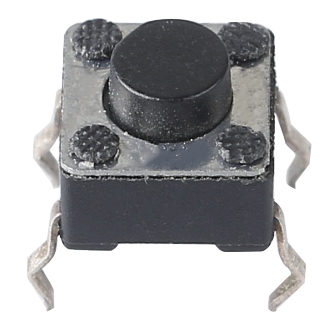

10 x 小型ボタン

小型プッシュボタンは、押されたときに物理的な応答を提供するために使用され、電子機器でアクションを開始したり、コマンドを入力したりするためによく使用されます。

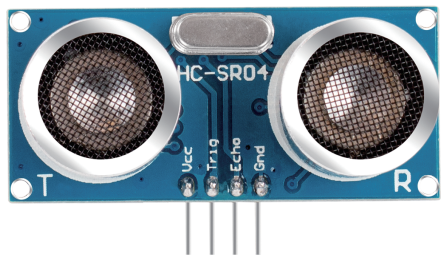

1 x 超音波モジュール

この超音波モジュールは、超音波を使用して距離を測定し、物体の位置と距離を正確に検出します。ロボティクス、障害物回避システム、自動制御分野で広く使用され、環境認識や空間ナビゲーションのための重要なコンポーネントです。

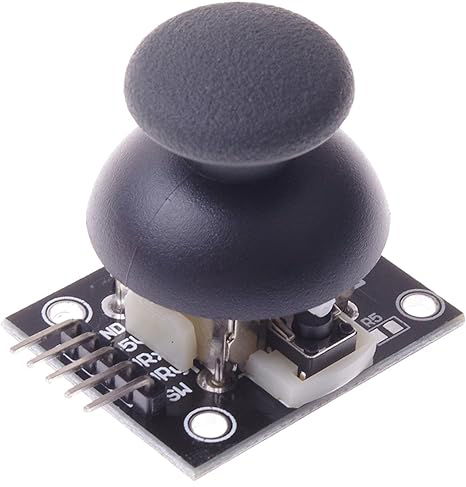

1 x ジョイスティックモジュール

ジョイスティックモジュール、別名ジョイスティックセンサーは、ノブの水平方向（X軸）と垂直方向（Y軸）の2方向の動きを測定する入力デバイスです。

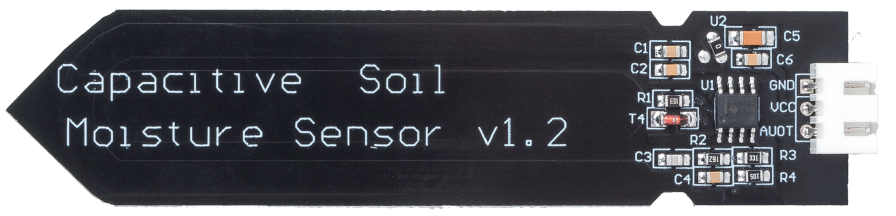

1 x 土壌水分モジュール

腐食に強く、3.3Vから5.5Vで動作する土壌水分を検出するための容量センサーです。湿った土壌ほどアナログ値が小さくなります。

1 x RC522-RFIDモジュール（タグとホワイトカード付き）

RC522 RFIDリーダーモジュールは、13.56MHzの周波数で動作し、ISO 14443A規格に準拠したRFIDタグと通信するように設計されています。このコンパクトで多用途なデバイスは、4ピンのSPI接続を介してマイクロコントローラとインターフェースし、最大10 Mbpsのデータレートをサポートするため、アクセス制御、在庫管理、および非接触決済システムに最適です。

その他

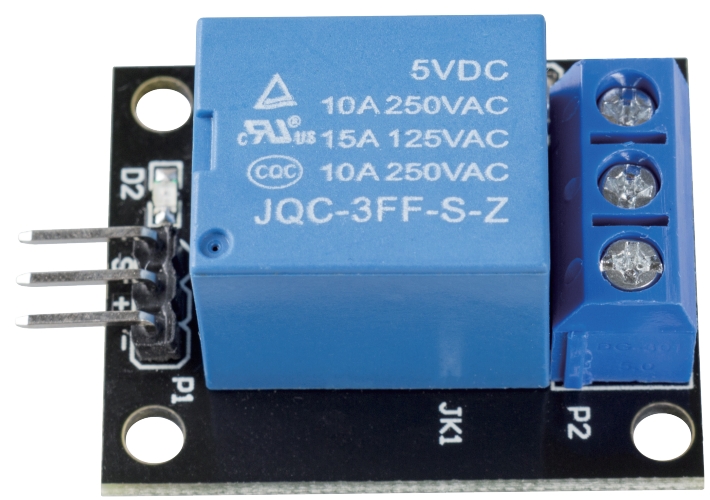

1 x リレーモジュール

リレーモジュールは、マイクロコントローラが電気的に絶縁されたスイッチを提供することで高電圧デバイスを制御するのを可能にします。低電圧デジタル信号でACや大電流負荷を制御する必要があるアプリケーションに最適です。

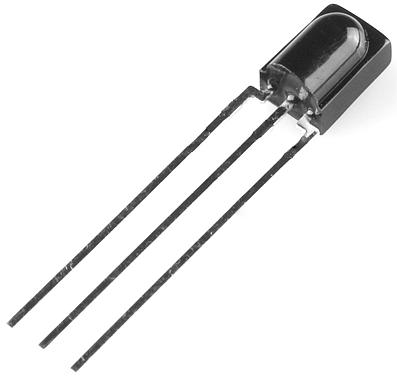

1 x 赤外線受信機

SL838赤外線受信機は、赤外線信号を受信し、TTLレベルに対応した信号を出力することができるコンポーネントです。通常のプラスチックパッケージトランジスタと同じサイズで、あらゆる種類の赤外線リモコンや赤外線伝送に適しています。

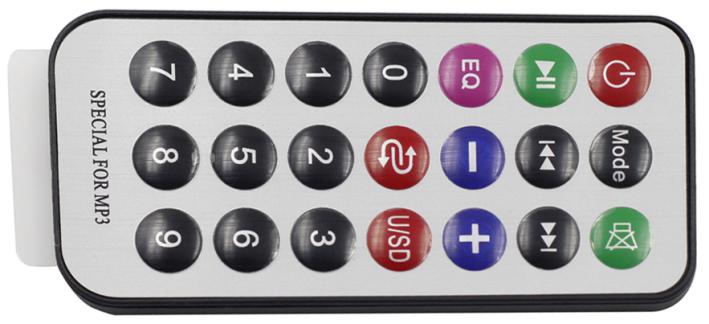

1 x リモコン

この21キーリモコンは、コンパクトな85x39x6mmサイズで、8メートルの範囲を持ち、3Vリチウム電池で動作します。38KHzの赤外線周波数と耐久性のあるPET表面を備えており、20,000回以上の使用が可能で、さまざまなデバイスに最適です。
