4. オームの法則：電気回路の基本を学ぶ旅
すべての電子機器は回路と回路基板に基づいて動作しています。これらのデバイスが正しく動作するためには、電気技師が電気の流れを深く理解し、制御する必要があります。この領域で重要な概念の一つが「オームの法則」です。これは電圧、電流、抵抗の間の基本的な関係を提供し、電気回路内での挙動を説明します。このレッスンでは、オームの法則に焦点を当て、その影響と応用を探ります。
このレッスンは、私たちが日常的に使用するすべての電子機器の根底にある基本原理を探求します。これらの原理、特にオームの法則を理解することは、回路の挙動を効果的に制御し、予測するために不可欠です。
電気の火花
電気の物語は、初期の実験と深遠な洞察から始まります。ベンジャミン・フランクリンは、凧の実験を通じて電気を発見したわけではありませんが、好奇心を刺激し、電荷とその力についてのさらなる探求を促しました。
彼の実験は、電気が正と負の電荷の移動を伴うものであることを理解するための基礎を築きました。これは、雷の自然現象にも類似しています。フランクリンに触発されたフランスの科学者トマ・フランソワ・ダリバールは、電流が自然に発生する実例を示しました。
この時代には、ニコラ・テスラとトーマス・エジソンの競争と共同の成果も見られ、現代の電気インフラを形成するのに貢献しました。テスラの交流電流（AC）の開発とエジソンの電球の導入は、電気工学の急速な進歩を象徴しています。

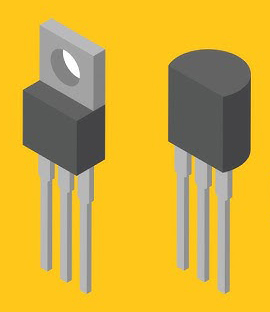

1947年には、すべての現代電子機器の基礎となるトランジスタの発明がありました。この小さくても強力なデバイスは、マイクロチップや電子スイッチの作成を可能にし、今日の技術主導の世界において重要な役割を果たしています。
ゲオルグ・オームとその法則
この技術的な進歩の中で、ドイツの物理学者ゲオルグ・オームは、電気回路の基本原則を定義する実験を開始しました。電気がまだ新しい科学分野であった時代に、オームはワイヤー、バッテリー、自家製の抵抗器を使って、さまざまな条件下で電流がどのように振る舞うかを探求しました。
オームの綿密な実験は、電圧、電流、抵抗の間に一貫した比例関係が存在することを明らかにし、それをV=IRという式で表しました。これは今日、オームの法則として知られています。この発見は、電気の数学的な記述を提供するだけでなく、電気デバイスの予測可能な設計と操作を可能にしました。
電圧 = 電流 × 抵抗
または
V = I • R
オームの粘り強い研究は、彼の発見が未来の技術進歩にとって重要であることを強調し、電気工学の新時代の幕開けを告げました。
電流、電圧、抵抗の理解
オームの法則を完全に理解し適用するためには、電流、電圧、抵抗の基本的な概念を把握することが不可欠です。これらの要素は、回路の不可欠な要素であり、流れる川の要素にたとえることができます。
電流 (I): 導体を通る電子の流れであり、アンペア（アンペア）で測定されます。
電圧 (V): 電子を導体に通す電気的な力や圧力であり、ボルトで測定されます。
抵抗 (R): 電子の流れに対する抵抗を提供し、オーム（Ω）で測定され、通常はギリシャ文字のオメガで表されます。
ガーデンホースのアナロジーを使うと、これらの概念がより明確になります:
電流 は、水の流れに相当し、電子が導体を通る速度を示します。
電圧 は、水を推進する力を調整する蛇口のコントロールに似ています。

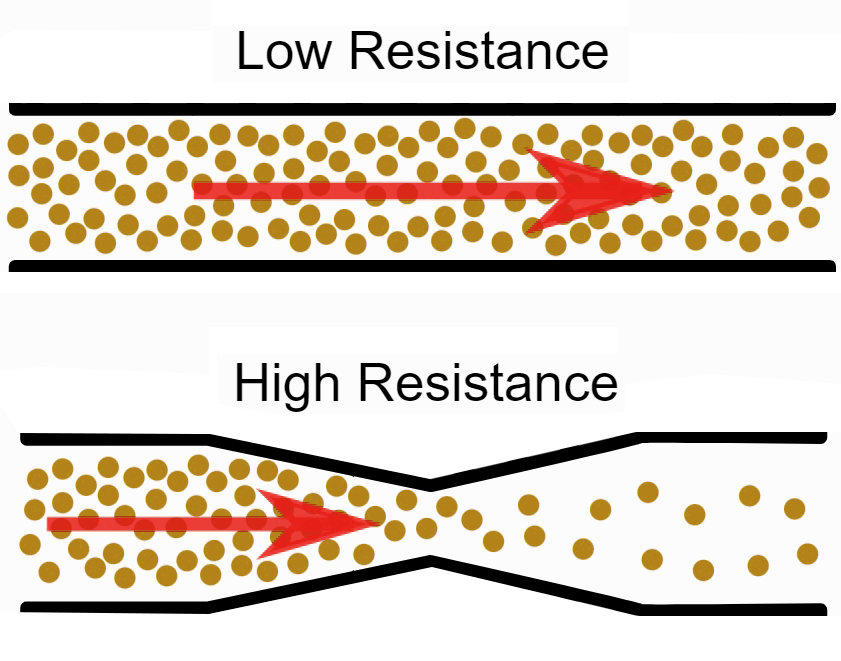

抵抗 は、ホースの中にある結び目や曲がりに相当し、水の通り道を妨げ、流れを遅くします。
この説明は、オームの法則の理論的知識を実際の回路の挙動と結びつけ、さらなる学習と応用の基礎を築くのに役立ちます。
実験を通じてオームの法則を探る
では、オームの法則を実践的に適用し、簡単なLED回路を使用して抵抗と電圧の変化がどのように影響するかを観察してみましょう。
実験のセットアップ
まず、LEDと220オームの抵抗を含む基本的な回路を組み立てます。
220オームの抵抗を他の異なる値の抵抗に置き換え、各置き換え時にLEDの明るさの変化を記録します。これにより、抵抗が電流にどのように影響し、結果として光の出力にどのように影響するかを観察します。
抵抗器
観察結果
100Ω
1KΩ
10KΩ
1MΩ
100Ωの抵抗では、LEDが以前の220Ωの抵抗よりも明るくなっていることに気づくでしょう。抵抗が高くなると、LEDの明るさは減少し、1MΩでは完全に消えます。これはなぜでしょうか？
オームの法則（I = V/R）によれば、電圧が一定のまま抵抗が増加すると、LEDを流れる電流が減少し、それによりLEDの明るさが暗くなります。1MΩでは、電流が少なすぎてLEDを点灯させることができません。
抵抗の変化の影響を観察した後、抵抗を220オームのままにして、回路の電源電圧を5Vから3.3Vに変更し、LEDの明るさの変化を記録します。
3.3VではLEDが5Vの時よりも少し暗いことに気づくでしょう。これはなぜでしょうか？
オームの法則によれば、抵抗が一定で電圧が低下すると、電流が減少し、LEDが暗くなります。
まとめ
これらの実験を通じて、オームの法則が電気回路を理解し設計する上でどれほど基本的なものであるかを直接観察しました。この実践的な応用は、前述の理論的な概念をしっかりと固定し、電圧、電流、抵抗が電気工学においてどのように現実世界で影響を与えるかを示しています。
