1.1.3 LED棒グラフ

前書き

このプロジェクトでは、LED棒グラフのライトを順番に点灯させる。

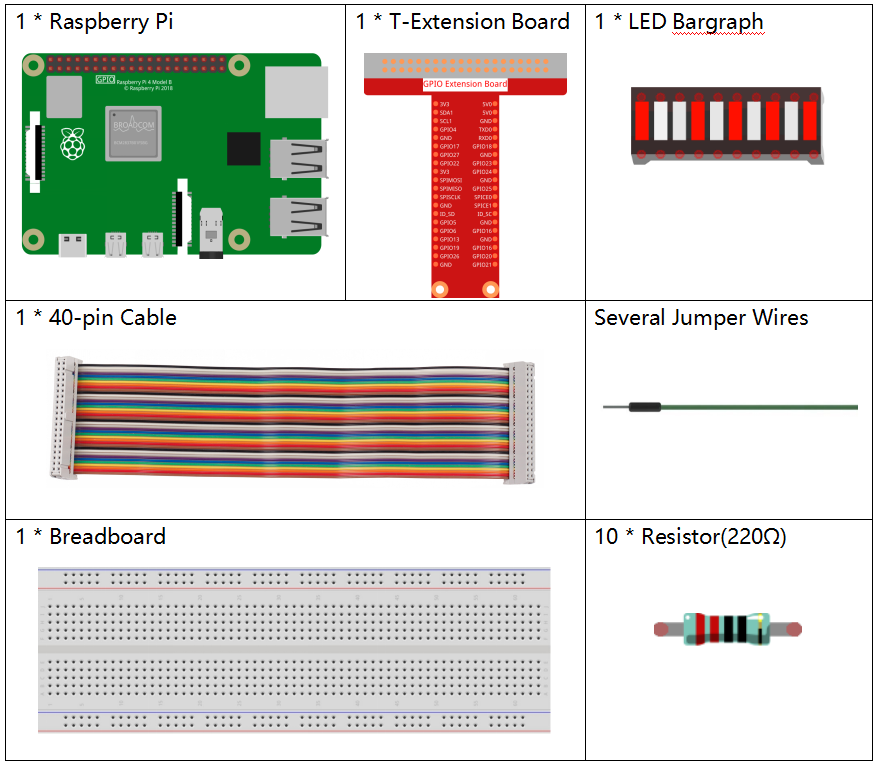

部品

原理

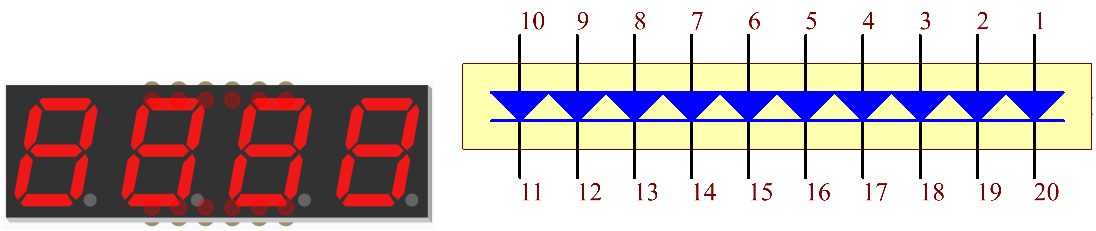

LED棒グラフ

LED棒グラフは、電子回路またはマイクロコントローラーとの接続に使用されるLED配列である。10個の個別のLEDを10本の出力ピンに接続するように、LED棒グラフを回路に簡単に接続できる。通常、LED棒グラフは、バッテリーレベルインジケーター、オーディオ機器、および産業用制御パネルとして使用できる。LED棒グラフには他にも多くの用途がある。

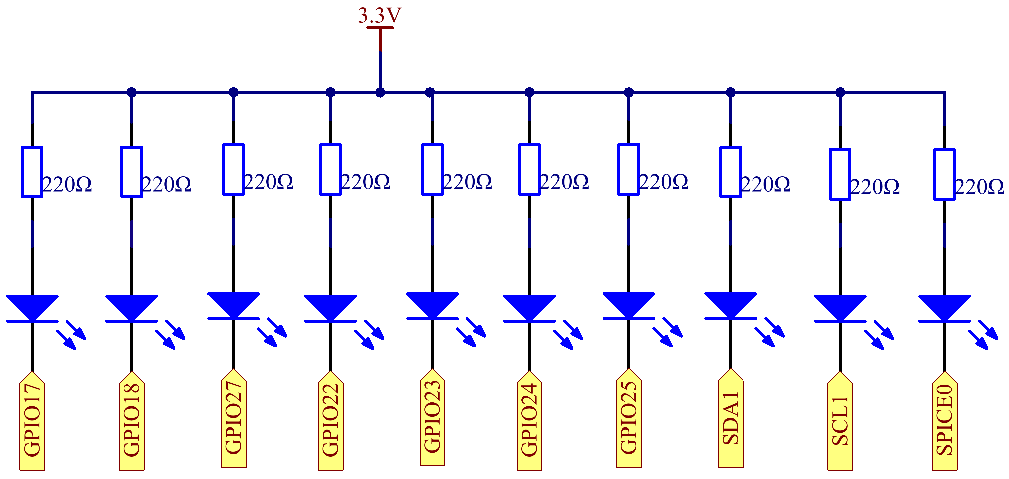

回路図

T-Board Name	physical	wiringPi	BCM
GPIO17	Pin 11	0	17
GPIO18	Pin 12	1	18
GPIO27	Pin 13	2	27
GPIO22	Pin 15	3	22
GPIO23	Pin 16	4	23
GPIO24	Pin 18	5	24
GPIO25	Pin 22	6	25
SDA1	Pin 3	8	2
SCL1	Pin 5	9	3
SPICE0	Pin 24	10	8

実験手順

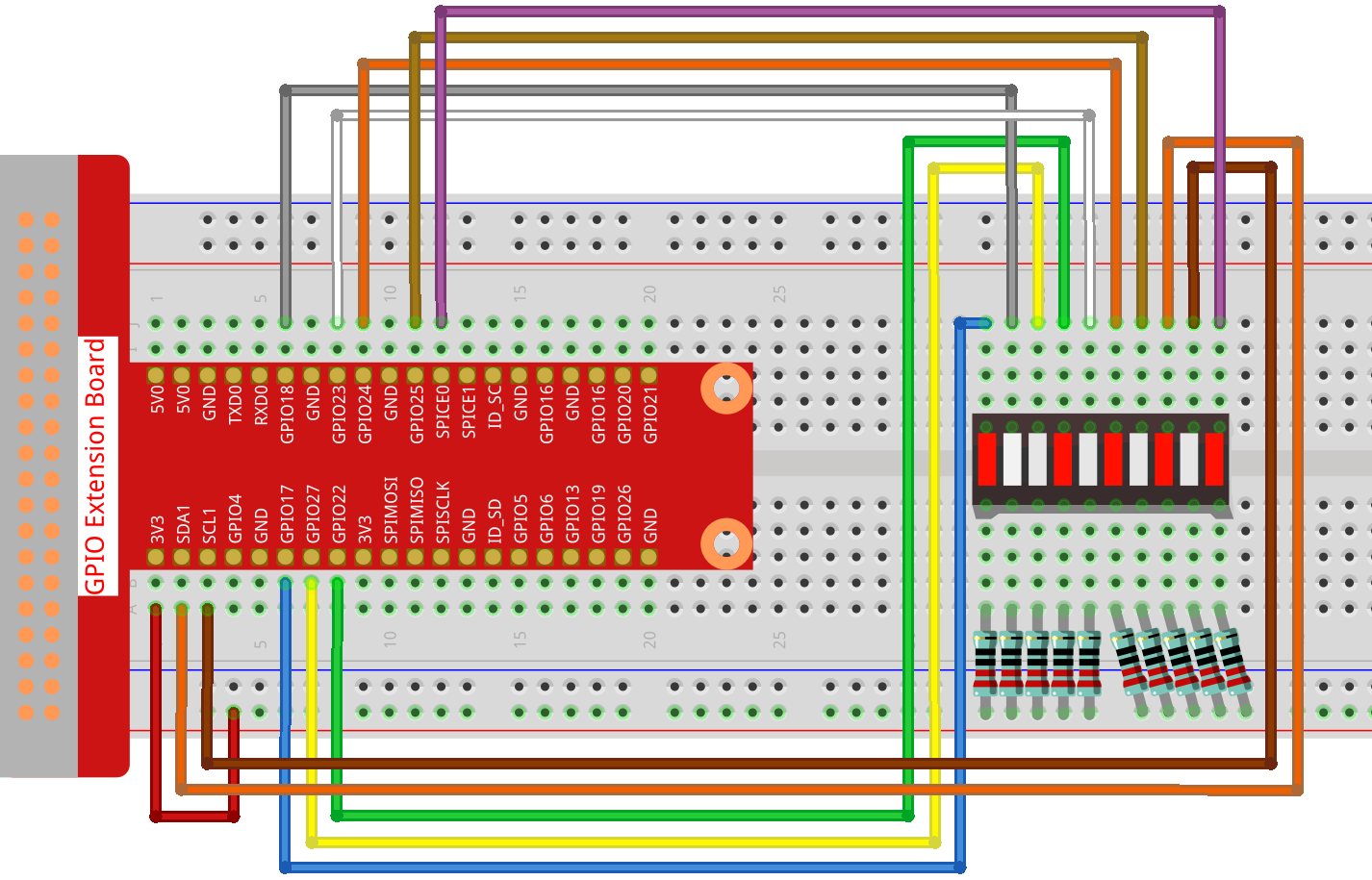

ステップ1: 回路を作る。

ステップ2: コードのフォルダーに入る。

cd ~/davinci-kit-for-raspberry-pi/c/1.1.3/

ステップ3: コードをコンパイルする。

gcc 1.1.3_LedBarGraph.c -lwiringPi

ステップ4: EXEファイルを実行する。

sudo ./a.out

コードの実行後、LEDバーのLEDが定期的にオン/オフになる。

コード

#include <wiringPi.h>
#include <stdio.h>

int pins[10] = {0,1,2,3,4,5,6,8,9,10};
void oddLedBarGraph(void){
    for(int i=0;i<5;i++){
        int j=i*2;
        digitalWrite(pins[j],HIGH);
        delay(300);
        digitalWrite(pins[j],LOW);
    }
}
void evenLedBarGraph(void){
    for(int i=0;i<5;i++){
        int j=i*2+1;
        digitalWrite(pins[j],HIGH);
        delay(300);
        digitalWrite(pins[j],LOW);
    }
}
void allLedBarGraph(void){
    for(int i=0;i<10;i++){
        digitalWrite(pins[i],HIGH);
        delay(300);
        digitalWrite(pins[i],LOW);
    }
}
int main(void)
{
    if(wiringPiSetup() == -1){ //when initialize wiring failed,print message to screen
        printf("setup wiringPi failed !");
        return 1;
    }
    for(int i=0;i<10;i++){       //make led pins' mode is output
        pinMode(pins[i], OUTPUT);
        digitalWrite(pins[i],LOW);
    }
    while(1){
        oddLedBarGraph();
        delay(300);
        evenLedBarGraph();
        delay(300);
        allLedBarGraph();
        delay(300);
    }
    return 0;
}

コードの説明

int pins[10] = {0,1,2,3,4,5,6,8,9,10};

配列を作成し、LED棒グラフ（0、1、2、3、4、5、6、8、9、10）に対応するピン番号に割り当て、配列はLEDを制御するために使用される。

void oddLedBarGraph(void){
    for(int i=0;i<5;i++){
        int j=i*2;
        digitalWrite(pins[j],HIGH);
        delay(300);
        digitalWrite(pins[j],LOW);
    }
}

LED棒グラフの奇数桁のLEDを順番に点灯させる。

void evenLedBarGraph(void){
    for(int i=0;i<5;i++){
        int j=i*2+1;
        digitalWrite(pins[j],HIGH);
        delay(300);
        digitalWrite(pins[j],LOW);
    }
}

LED棒グラフの偶数桁のLEDを順番に点灯させる。

void allLedBarGraph(void){
    for(int i=0;i<10;i++){
        digitalWrite(pins[i],HIGH);
        delay(300);
        digitalWrite(pins[i],LOW);
    }
}

LED棒グラフのLEDを1つずつ点灯させる。
