Servo

Introduzione

In questo progetto, impareremo come far ruotare il servomotore.

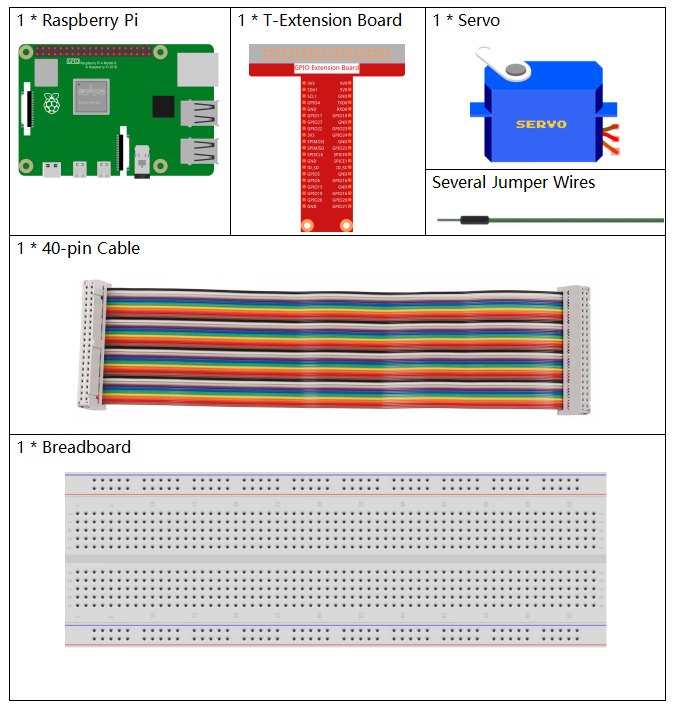

Componenti

../_images/list_1.3.2.png

Schema Elettrico

../_images/image337.png

Procedure Sperimentali

Passo 1: Costruisci il circuito.

../_images/image125.png

Passo 2: Vai alla cartella del codice.

cd ~/davinci-kit-for-raspberry-pi/nodejs/

Passo 3: Esegui il codice.

sudo node servo.js

Dopo l’esecuzione del programma, il servomotore ruoterà da 0 gradi a 180 gradi, e poi da 180 gradi a 0 gradi, ciclicamente.

Codice

const Gpio = require('pigpio').Gpio;

SERVO_MIN_ANGLE = 0
SERVO_MAX_ANGLE = 180
SERVO_MIN_PULSE = 500
SERVO_MAX_PULSE = 2500

ServoPin = new Gpio(18,{mode: Gpio.OUTPUT})

function map(value, inMin, inMax, outMin, outMax){
    return (outMax - outMin) * (value - inMin) / (inMax - inMin) + outMin
}

function angle2pulse(angle){
    return Math.floor(map(angle,SERVO_MIN_ANGLE,SERVO_MAX_ANGLE,SERVO_MIN_PULSE ,SERVO_MAX_PULSE))
}

let angle=90;
let step=5;
setInterval(() => {
    if(angle>=180||angle<=0){
        step=-step
    }
    angle+=step;
    ServoPin.servoWrite(angle2pulse(angle));
}, 20);

Spiegazione del Codice

const Gpio = require('pigpio').Gpio;

ServoPin = new Gpio(18,{mode: Gpio.OUTPUT})

Importa il modulo pigpio e crea un oggetto della classe Gpio, ServoPin, per controllare l’uscita del pin Gpio18.

SERVO_MIN_ANGLE = 0
SERVO_MAX_ANGLE = 180
SERVO_MIN_PULSE = 500
SERVO_MAX_PULSE = 2500

function map(value, inMin, inMax, outMin, outMax){
    return (outMax - outMin) * (value - inMin) / (inMax - inMin) + outMin
}

function angle2pulse(angle){
    return Math.floor(map(angle,SERVO_MIN_ANGLE,SERVO_MAX_ANGLE,SERVO_MIN_PULSE ,SERVO_MAX_PULSE))
}

Qui è definita la funzione che mappa l’angolo alla larghezza dell’impulso. Questo perché la funzione servoWrite(pulseWidth) della classe Gpio richiede di scrivere la larghezza dell’impulso anziché l’angolo. La gamma di angoli del servo che utilizziamo è 0~180, che deve essere mappata alla gamma di larghezza degli impulsi, 500~2500.

let angle=90;
let step=5;
setInterval(() => {
    if(angle>=180||angle<=0){
        step=-step
    }
    angle+=step;
    ServoPin.servoWrite(angle2pulse(angle));
}, 20);

Imposta l’angolo del servo per oscillare avanti e indietro da 0 a 180 gradi.

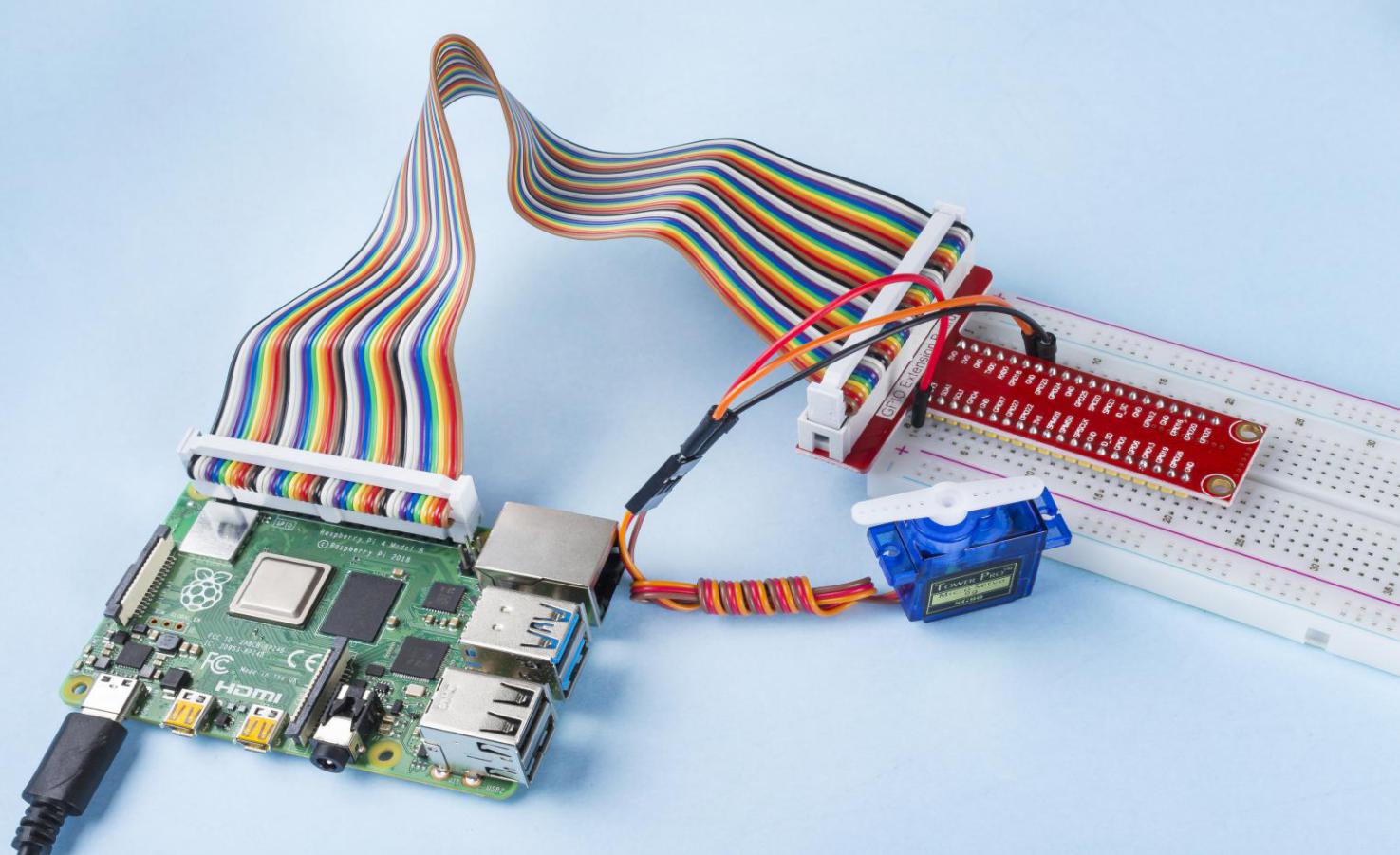

Immagine del Fenomeno

../_images/image126.jpeg
