1.1.2 LED RGB

Introduzione

In questo progetto, controlleremo un LED RGB per farlo lampeggiare in vari colori.

Componenti

../_images/list_rgb_led2.png

Schema Elettrico

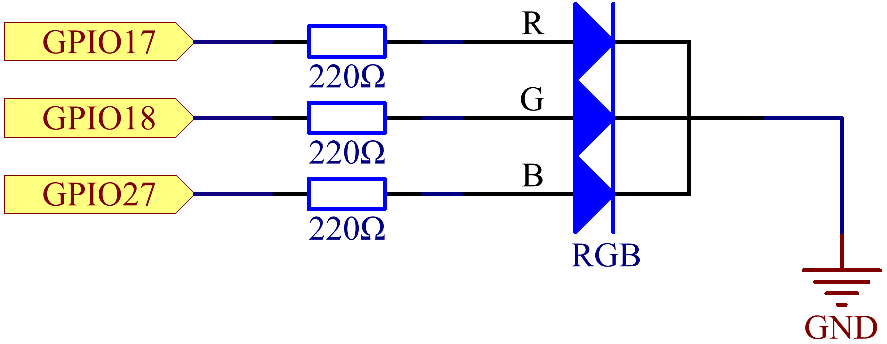

Dopo aver collegato i pin R, G e B a una resistenza limitatrice di corrente, connettili rispettivamente a GPIO17, GPIO18 e GPIO27. Il pin più lungo (GND) del LED si collega alla massa (GND) del Raspberry Pi. Quando ai tre pin vengono assegnati diversi valori PWM, il LED RGB mostrerà colori diversi.

../_images/rgb_led_schematic2.png

Procedura Sperimentale

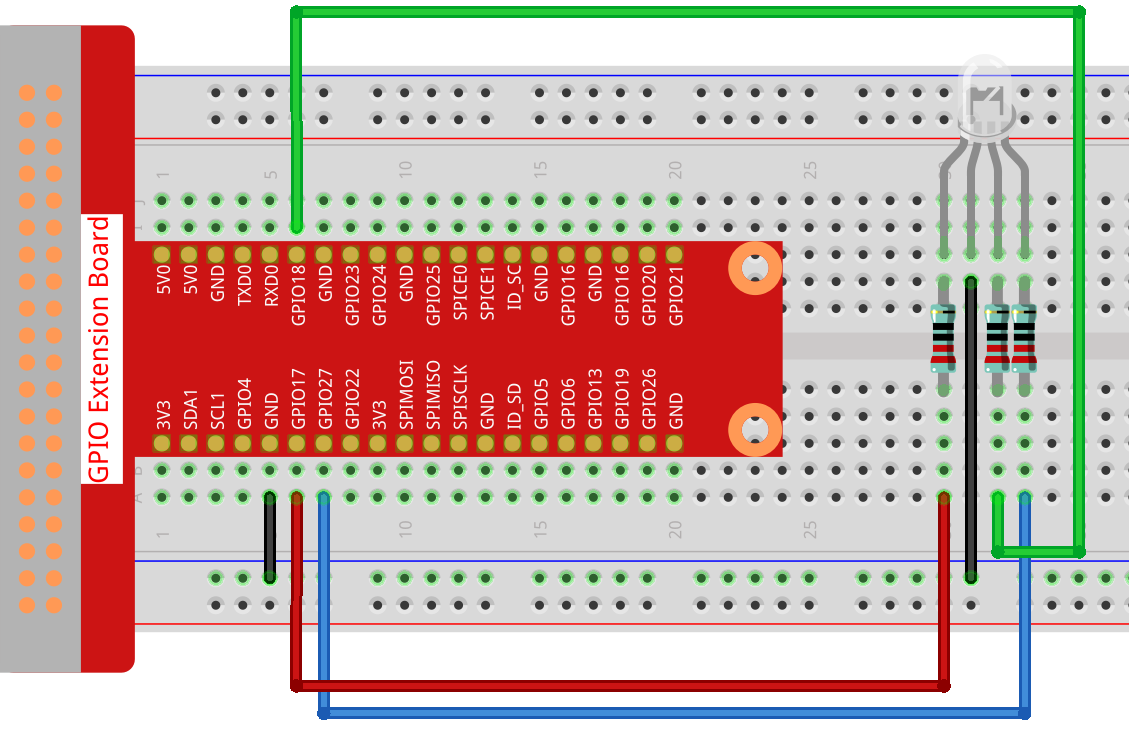

Passo 1: Costruisci il circuito.

../_images/image612.png

Passo 2: Vai alla cartella del codice.

cd ~/davinci-kit-for-raspberry-pi/nodejs/

Passo 3: Esegui il codice.

sudo node rgb_led.js

Dopo aver eseguito il codice, vedrai che l’RGB mostrerà colori come rosso, verde, blu, giallo, rosa e ciano.

Codice

const Gpio = require('pigpio').Gpio;
const ledred = new Gpio(17, { mode: Gpio.OUTPUT });
const ledgreen = new Gpio(18, { mode: Gpio.OUTPUT });
const ledblue = new Gpio(27, { mode: Gpio.OUTPUT });

function colorset(r, g, b) {
    ledred.pwmWrite(r);
    ledgreen.pwmWrite(g);
    ledblue.pwmWrite(b);
}

var color_index = -1;

setInterval(() => {
color_index += 1;
switch (color_index) {
    case 0:
        colorset(0xff, 0x00, 0xFF);
        break;
    case 1:
        colorset(0x00, 0xff, 0x00);
        break;
    case 2:
        colorset(0x00, 0x00, 0xff);
        break;
    case 3:
        colorset(0xff, 0xff, 0x00);
        break;
    case 4:
        colorset(0xff, 0x00, 0xff);
        break;
    case 5:
        colorset(0xc0, 0xff, 0x3e);
        break;
    default:
        color_index=-1;
    }
}, 500);

Spiegazione del Codice

const ledred = new Gpio(17,{mode: Gpio.OUTPUT});
const ledgreen = new Gpio(18,{mode: Gpio.OUTPUT});
const ledblue = new Gpio(27,{mode: Gpio.OUTPUT});

Inizializza i pin 17, 18 e 27 in modalità output e assegnali rispettivamente alle costanti ledred, ledgreen e ledblue.

function colorset(r,g,b){
    ledred.pwmWrite(r);
    ledgreen.pwmWrite(g);
    ledblue.pwmWrite(b);
}

Implementa una funzione colorset(r,g,b), utilizzata per scrivere i valori di impulso sui pin 17, 18, 27. La libreria Gpio incapsula la funzione pwmWrite() per scrivere sui pin il valore PWM, che varia da 0x00 a 0xff. Tramite la funzione colorset(r,g,b) è possibile scrivere i valori RGB sul LED RGB, in modo che mostri una varietà di colori.

Nota

Per domande su RGB, fai riferimento al sito web: https://www.rapidtables.com/web/color/RGB_Color.html

var color_index = -1;

setInterval(() => {
color_index += 1;
switch (color_index) {
    case 0:
        colorset(0xff, 0x00, 0xFF);
        break;
    case 1:
        colorset(0x00, 0xff, 0x00);
        break;
    case 2:
        colorset(0x00, 0x00, 0xff);
        break;
    case 3:
        colorset(0xff, 0xff, 0x00);
        break;
    case 4:
        colorset(0xff, 0x00, 0xff);
        break;
    case 5:
        colorset(0xc0, 0xff, 0x3e);
        break;
    default:
        color_index=-1;
    }
}, 500);

Il LED RGB è controllato dalla funzione colorset() eseguita ogni 500 ms. Qui è usato un costrutto switch case per selezionare il colore emesso dai LED RGB. Poiché color_index cambia di uno a ogni ciclo, il colore di questo LED RGB cambierà in sequenza.

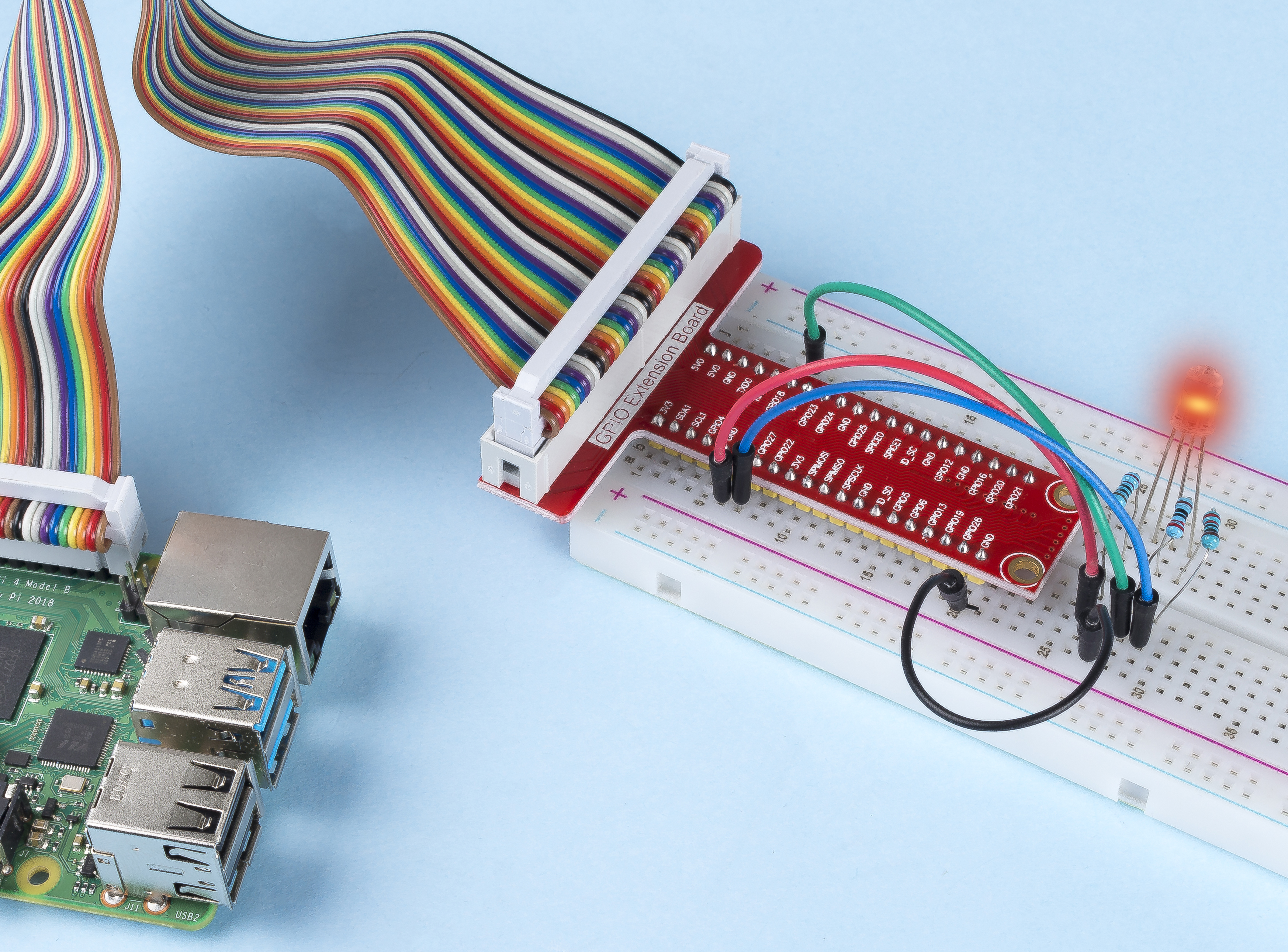

Immagine del Fenomeno

../_images/image621.jpeg
