Buzzer Attivo

Introduzione

In questo progetto, impareremo come azionare un buzzer attivo per emettere un suono utilizzando un transistor PNP.

Componenti

../_images/list_1.2.1.png

Schema Elettrico

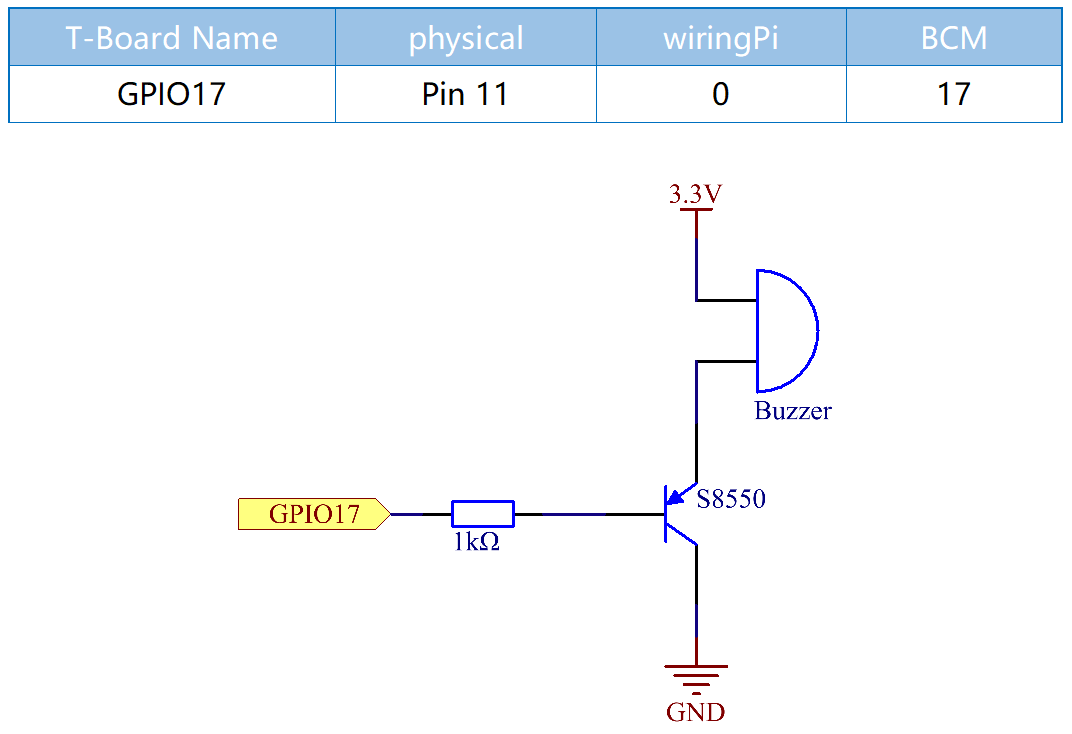

In questo esperimento, sono utilizzati un buzzer attivo, un transistor PNP e una resistenza da 1kΩ tra la base del transistor e il GPIO per proteggere il transistor. Quando il GPIO17 del Raspberry Pi è impostato su livello basso (0V) tramite programmazione, il transistor entrerà in conduzione grazie alla saturazione di corrente e il buzzer emetterà un suono. Quando invece viene applicato un livello alto al GPIO, il transistor si disattiva e il buzzer smette di emettere suoni.

../_images/image332.png

Procedura Sperimentale

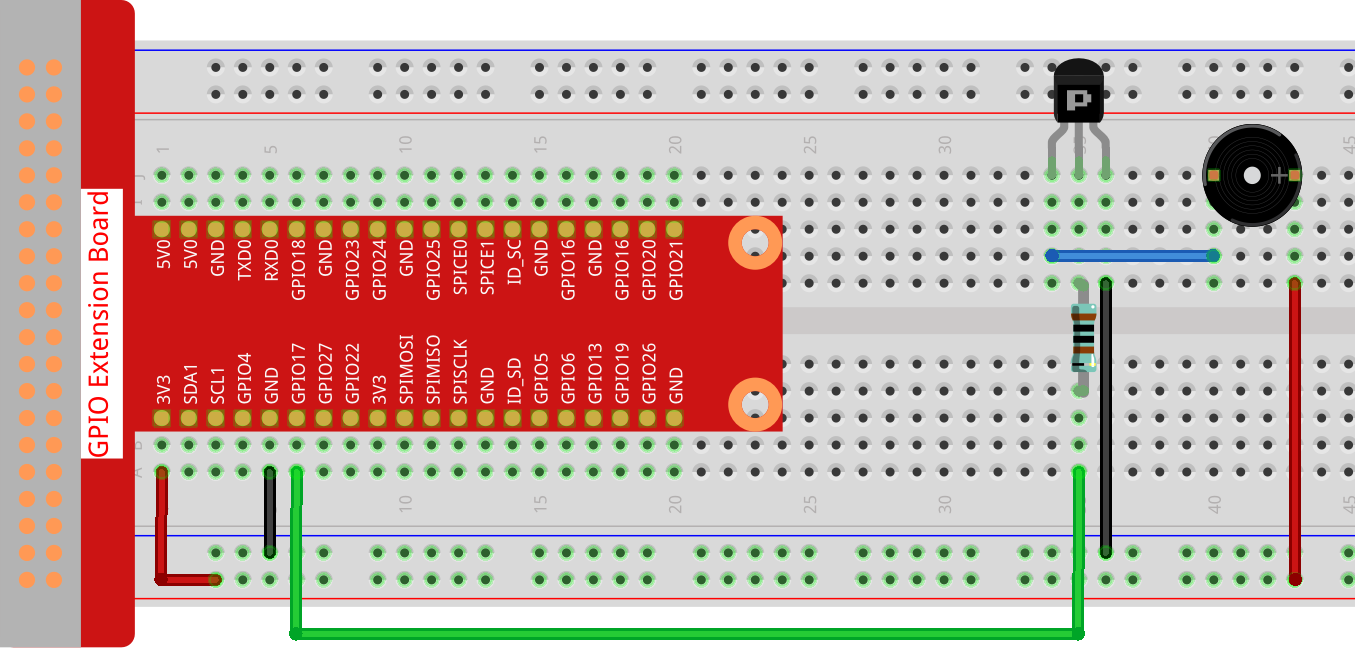

Passo 1: Costruisci il circuito. (Il buzzer attivo ha un adesivo bianco sulla superficie e un retro nero.)

../_images/image104.png

Passo 2: Vai alla cartella del codice.

cd ~/davinci-kit-for-raspberry-pi/nodejs/

Passo 3: Esegui.

sudo node active_buzzer.js

Dopo l’esecuzione del codice, il buzzer emette un suono.

Codice

const Gpio = require('pigpio').Gpio;
const active = new Gpio(17,{mode: Gpio.OUTPUT});

setInterval(() => {
  active.digitalWrite(!active.digitalRead());
}, 500);

process.on('SIGINT',function(){
  active.digitalWrite(1);
  process.exit();
});

Spiegazione del Codice

const Gpio = require('pigpio').Gpio;
const active = new Gpio(17,{mode: Gpio.OUTPUT});

Importa il modulo pigpio, e istanzia un oggetto active per controllare la porta IO Gpio17, impostandola in modalità di output.

setInterval(() => {
  active.digitalWrite(!active.digitalRead());
}, 500);

Il buzzer attivo funziona in modo simile al LED e può essere controllato con digitalWrite(), mentre digitalRead() viene utilizzato per leggere il livello corrente del pin. In questo esempio, facciamo cambiare lo stato del buzzer attivo ogni 500ms.

process.on('SIGINT', function() {
    /* DO SOME STUFF HERE */

    process.exit()
})

Gestisce Ctrl+C, qui utilizzato per fermare il suono del buzzer all’uscita dal programma.

Process - NodeJS

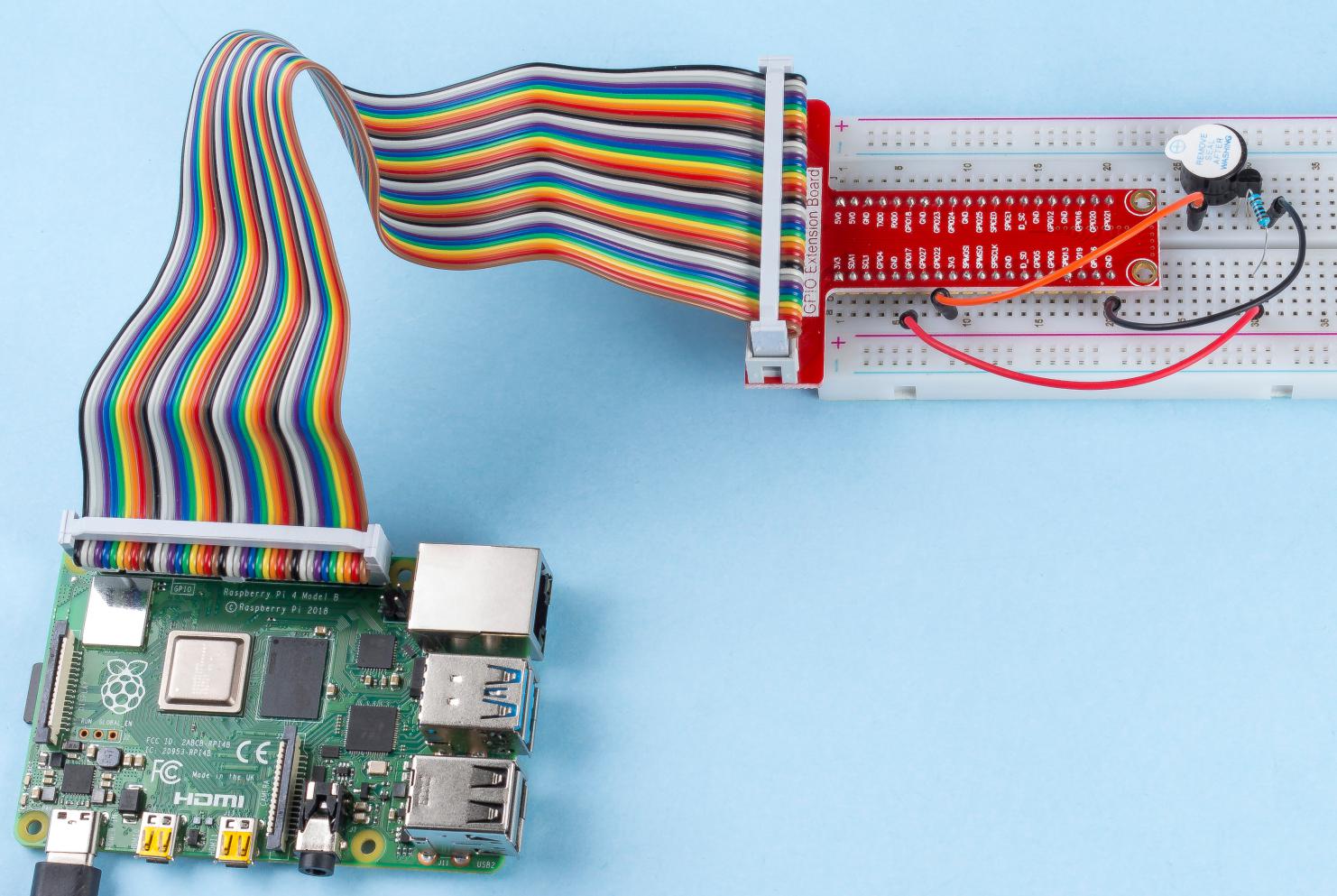

Immagine del Fenomeno

../_images/image105.jpeg
