1.2.2 Buzzer Passivo

Introduzione

In questa lezione, impareremo come far suonare un buzzer passivo riproducendo musica.

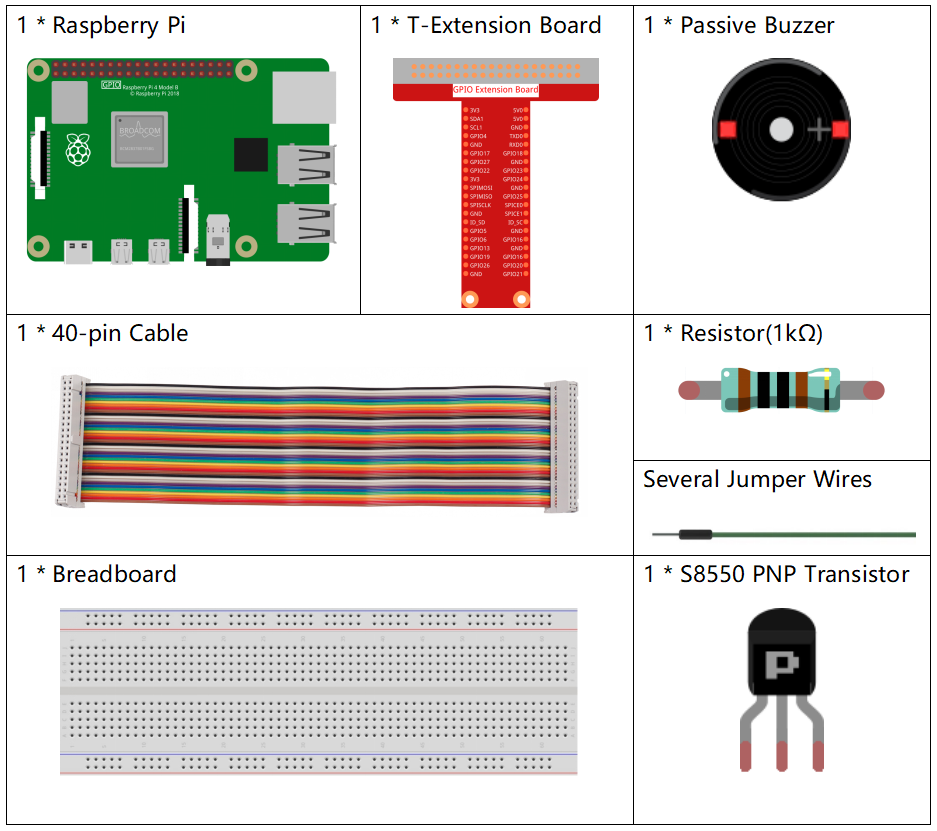

Componenti

_images/list_1.2.2.png

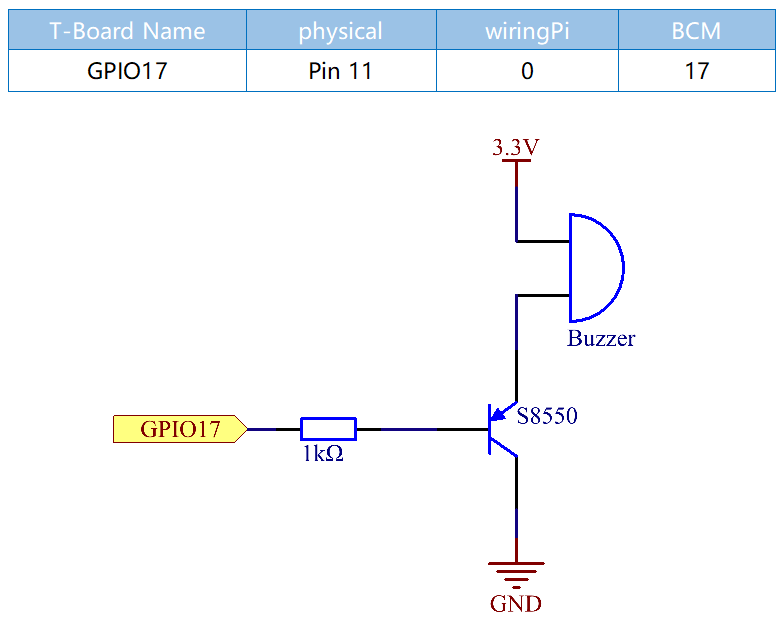

Schema Elettrico

In questo esperimento, vengono utilizzati un buzzer passivo, un transistor PNP e una resistenza da 1kΩ tra la base del transistor e il GPIO per proteggere il transistor.

Quando a GPIO17 vengono applicate frequenze diverse, il buzzer passivo emetterà suoni differenti; in questo modo, il buzzer riproduce la musica.

_images/image333.png

Procedure Sperimentali

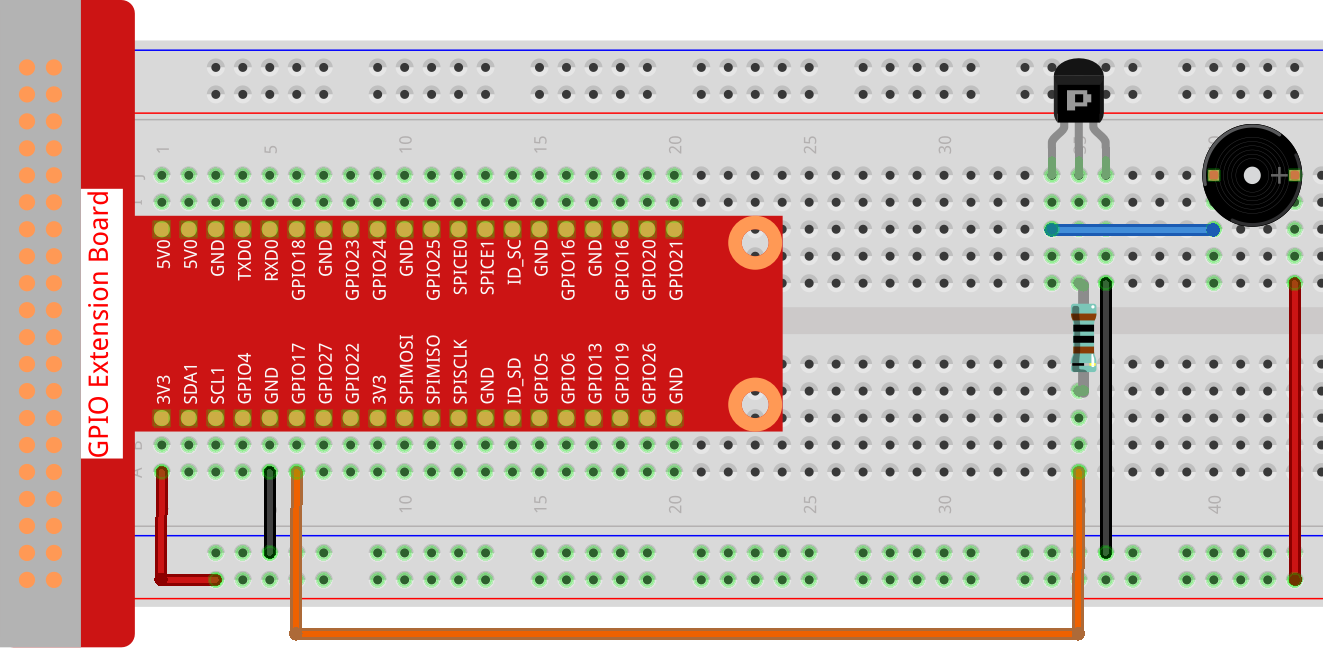

Passo 1: Costruisci il circuito.

_images/image106.png

Per Utenti del Linguaggio C

Passo 2: Cambia directory.

cd ~/davinci-kit-for-raspberry-pi/c/1.2.2/

Passo 3: Compila.

gcc 1.2.2_PassiveBuzzer.c -lwiringPi

Passo 4: Esegui.

sudo ./a.out

Eseguito il codice, il buzzer riproduce un pezzo musicale.

Nota

Se, dopo l’esecuzione, non funziona o compare un messaggio di errore come: "wiringPi.h: No such file or directory", fai riferimento a Il codice C non funziona?.

Codice

#include <wiringPi.h>
#include <softTone.h>
#include <stdio.h>

#define BuzPin    0

#define  CL1  131
#define  CL2  147
#define  CL3  165
#define  CL4  175
#define  CL5  196
#define  CL6  221
#define  CL7  248

#define  CM1  262
#define  CM2  294
#define  CM3  330
#define  CM4  350
#define  CM5  393
#define  CM6  441
#define  CM7  495

#define  CH1  525
#define  CH2  589
#define  CH3  661
#define  CH4  700
#define  CH5  786
#define  CH6  882
#define  CH7  990

int song_1[] = {CM3,CM5,CM6,CM3,CM2,CM3,CM5,CM6,CH1,CM6,CM5,CM1,CM3,CM2,
                CM2,CM3,CM5,CM2,CM3,CM3,CL6,CL6,CL6,CM1,CM2,CM3,CM2,CL7,
                CL6,CM1,CL5};

int beat_1[] = {1,1,3,1,1,3,1,1,1,1,1,1,1,1,3,1,1,3,1,1,1,1,1,1,1,2,1,1,
                1,1,1,1,1,1,3};


int song_2[] = {CM1,CM1,CM1,CL5,CM3,CM3,CM3,CM1,CM1,CM3,CM5,CM5,CM4,CM3,CM2,
                CM2,CM3,CM4,CM4,CM3,CM2,CM3,CM1,CM1,CM3,CM2,CL5,CL7,CM2,CM1
                };

int beat_2[] = {1,1,1,3,1,1,1,3,1,1,1,1,1,1,3,1,1,1,2,1,1,1,3,1,1,1,3,3,2,3};

int main(void)
{
    int i, j;
    if(wiringPiSetup() == -1){ //se l'inizializzazione di wiring fallisce, stampa il messaggio
        printf("setup wiringPi failed !");
        return 1;
    }

    if(softToneCreate(BuzPin) == -1){
        printf("setup softTone failed !");
        return 1;
    }

    while(1){
        printf("music is being played...\n");
        delay(100);
        for(i=0;i<sizeof(song_1)/4;i++){
            softToneWrite(BuzPin, song_1[i]);
            delay(beat_1[i] * 500);
        }

        for(i=0;i<sizeof(song_2)/4;i++){
            softToneWrite(BuzPin, song_2[i]);
            delay(beat_2[i] * 500);
        }
    }

    return 0;
}

Spiegazione del Codice

#define  CL1  131
#define  CL2  147
#define  CL3  165
#define  CL4  175
#define  CL5  196
#define  CL6  221
#define  CL7  248

#define  CM1  262
#define  CM2  294

Le frequenze di ciascuna nota sono come mostrato. CL indica le note basse, CM le note medie e CH le note alte; 1-7 corrispondono rispettivamente alle note C, D, E, F, G, A, B.

int song_1[] = {CM3,CM5,CM6,CM3,CM2,CM3,CM5,CM6,CH1,CM6,CM5,CM1,CM3,CM2,
                CM2,CM3,CM5,CM2,CM3,CM3,CL6,CL6,CL6,CM1,CM2,CM3,CM2,CL7,
                CL6,CM1,CL5};
int beat_1[] = {1,1,3,1,1,3,1,1,1,1,1,1,1,1,3,1,1,3,1,1,1,1,1,1,1,2,1,1,
                1,1,1,1,1,1,3};

L’array song_1[] memorizza una partitura musicale di una canzone, mentre beat_1[] indica il ritmo di ogni nota della canzone (0,5 s per ciascun battito).

if(softToneCreate(BuzPin) == -1){
        printf("setup softTone failed !");
        return 1;

Questo crea un pin di tono controllato tramite software. Puoi utilizzare qualsiasi pin GPIO, e la numerazione dei pin sarà quella della funzione wiringPiSetup() usata. Il valore di ritorno è 0 in caso di successo. Diversamente, è necessario verificare la variabile globale errno per capire l’errore.

for(i=0;i<sizeof(song_1)/4;i++){
    softToneWrite(BuzPin, song_1[i]);
    delay(beat_1[i] * 500);
}

Usa una dichiarazione for per riprodurre song_1.

Nella condizione di giudizio, i<sizeof(song_1)/4, la «divisione per 4» è necessaria perché l’array song_1[] è di tipo integer, e ogni elemento occupa quattro byte.

Il numero di elementi in song_1 (il numero di note musicali) è calcolato dividendo sizeof(song_4) per 4.

Per fare in modo che ogni nota suoni per beat * 500 ms, viene chiamata la funzione delay(beat_1[i] * 500).

Il prototipo di softToneWrite(BuzPin, song_1[i]) è:

void softToneWrite (int pin, int freq);

Questo aggiorna la frequenza del tono sul pin dato. Il tono non smette di suonare fino a quando la frequenza non viene impostata a 0.

Per Utenti del Linguaggio Python

Passo 2: Cambia directory.

cd ~/davinci-kit-for-raspberry-pi/python/

Passo 3: Esegui.

sudo python3 1.2.2_PassiveBuzzer.py

Eseguito il codice, il buzzer riproduce un pezzo musicale.

Codice

Nota

Puoi Modificare/Reimpostare/Copiare/Eseguire/Arrestare il codice qui sotto. Ma prima di procedere, è necessario accedere al percorso del codice sorgente come davinci-kit-for-raspberry-pi/python.

import RPi.GPIO as GPIO
import time

Buzzer = 11

CL = [0, 131, 147, 165, 175, 196, 211, 248]        # Frequenze delle note basse in Do maggiore

CM = [0, 262, 294, 330, 350, 393, 441, 495]        # Frequenze delle note medie in Do maggiore

CH = [0, 525, 589, 661, 700, 786, 882, 990]        # Frequenze delle note alte in Do maggiore

song_1 = [   CM[3], CM[5], CM[6], CM[3], CM[2], CM[3], CM[5], CM[6], # Note della canzone 1
            CH[1], CM[6], CM[5], CM[1], CM[3], CM[2], CM[2], CM[3],
            CM[5], CM[2], CM[3], CM[3], CL[6], CL[6], CL[6], CM[1],
            CM[2], CM[3], CM[2], CL[7], CL[6], CM[1], CL[5] ]

beat_1 = [   1, 1, 3, 1, 1, 3, 1, 1,             # Ritmi della canzone 1, 1 significa 1/8 di battito
             1, 1, 1, 1, 1, 1, 3, 1,
             1, 3, 1, 1, 1, 1, 1, 1,
             1, 2, 1, 1, 1, 1, 1, 1,
             1, 1, 3 ]

song_2 = [   CM[1], CM[1], CM[1], CL[5], CM[3], CM[3], CM[3], CM[1], # Note della canzone 2
            CM[1], CM[3], CM[5], CM[5], CM[4], CM[3], CM[2], CM[2],
            CM[3], CM[4], CM[4], CM[3], CM[2], CM[3], CM[1], CM[1],
            CM[3], CM[2], CL[5], CL[7], CM[2], CM[1]        ]

beat_2 = [   1, 1, 2, 2, 1, 1, 2, 2,             # Ritmi della canzone 2, 1 significa 1/8 di battito
             1, 1, 2, 2, 1, 1, 3, 1,
             1, 2, 2, 1, 1, 2, 2, 1,
             1, 2, 2, 1, 1, 3 ]

def setup():

    GPIO.setmode(GPIO.BOARD)        # Numerazione dei GPIO in base alla posizione fisica
    GPIO.setup(Buzzer, GPIO.OUT)    # Imposta i pin come output
    global Buzz                     # Assegna una variabile globale per sostituire GPIO.PWM
    Buzz = GPIO.PWM(Buzzer, 440)    # 440 è la frequenza iniziale.
    Buzz.start(50)                  # Avvia il pin del Buzzer con un ciclo di lavoro al 50%

def loop():
    while True:
        print ('\n    Playing song 1...')
        for i in range(1, len(song_1)):         # Riproduce la canzone 1
            Buzz.ChangeFrequency(song_1[i])     # Cambia la frequenza in base alla nota della canzone
            time.sleep(beat_1[i] * 0.5)         # Ritarda una nota per beat * 0,5 s
        time.sleep(1)                           # Attendi un secondo per la prossima canzone.

        print ('\n\n    Playing song 2...')
        for i in range(1, len(song_2)):         # Riproduce la canzone 2
            Buzz.ChangeFrequency(song_2[i])     # Cambia la frequenza in base alla nota della canzone
            time.sleep(beat_2[i] * 0.5)         # Ritarda una nota per beat * 0,5 s

def destroy():
    Buzz.stop()                 # Ferma il buzzer
    GPIO.output(Buzzer, 1)      # Imposta il pin del Buzzer su High
    GPIO.cleanup()              # Rilascia le risorse

if __name__ == '__main__':      # Il programma inizia da qui
    setup()
    try:
        loop()
    except KeyboardInterrupt:   # Quando viene premuto 'Ctrl+C', viene eseguita destroy().
        destroy()

Spiegazione del Codice

CL = [0, 131, 147, 165, 175, 196, 211, 248]     # Frequenza dei toni bassi in Do maggiore
CM = [0, 262, 294, 330, 350, 393, 441, 495]     # Frequenza dei toni medi in Do maggiore
CH = [0, 525, 589, 661, 700, 786, 882, 990]     # Frequenza dei toni alti in Do maggiore

Queste sono le frequenze di ciascuna nota. Il primo valore 0 è per saltare CL[0] affinché i numeri 1-7 corrispondano a CDEFGAB della scala.

song_1 = [  CM[3], CM[5], CM[6], CM[3], CM[2], CM[3], CM[5], CM[6],
            CH[1], CM[6], CM[5], CM[1], CM[3], CM[2], CM[2], CM[3],
            CM[5], CM[2], CM[3], CM[3], CL[6], CL[6], CL[6], CM[1],
            CM[2], CM[3], CM[2], CL[7], CL[6], CM[1], CL[5] ]

Questi array rappresentano le note di una canzone.

beat_1 = [  1, 1, 3, 1, 1, 3, 1, 1, 1, 1, 1, 1, 1, 1, 3, 1,                1, 3, 1, 1, 1, 1, 1, 1, 1, 2, 1, 1, 1, 1, 1, 1,                1, 1, 3 ]

Ogni numero nel ritmo (beat) rappresenta ⅛ di battito, cioè 0,5 s.

Buzz = GPIO.PWM(Buzzer, 440)
Buzz.start(50)

Definisci il pin Buzzer come pin PWM, imposta la sua frequenza a 440 e Buzz.start(50) serve per avviare il PWM. Inoltre, imposta il ciclo di lavoro al 50%.

for i in range(1, len(song_1)):
            Buzz.ChangeFrequency(song_1[i])
            time.sleep(beat_1[i] * 0.5)

Esegui un ciclo for, e il buzzer riprodurrà le note nell’array song_1[] con i tempi indicati nell’array beat_1[].

Ora puoi ascoltare il buzzer passivo che riproduce la musica.

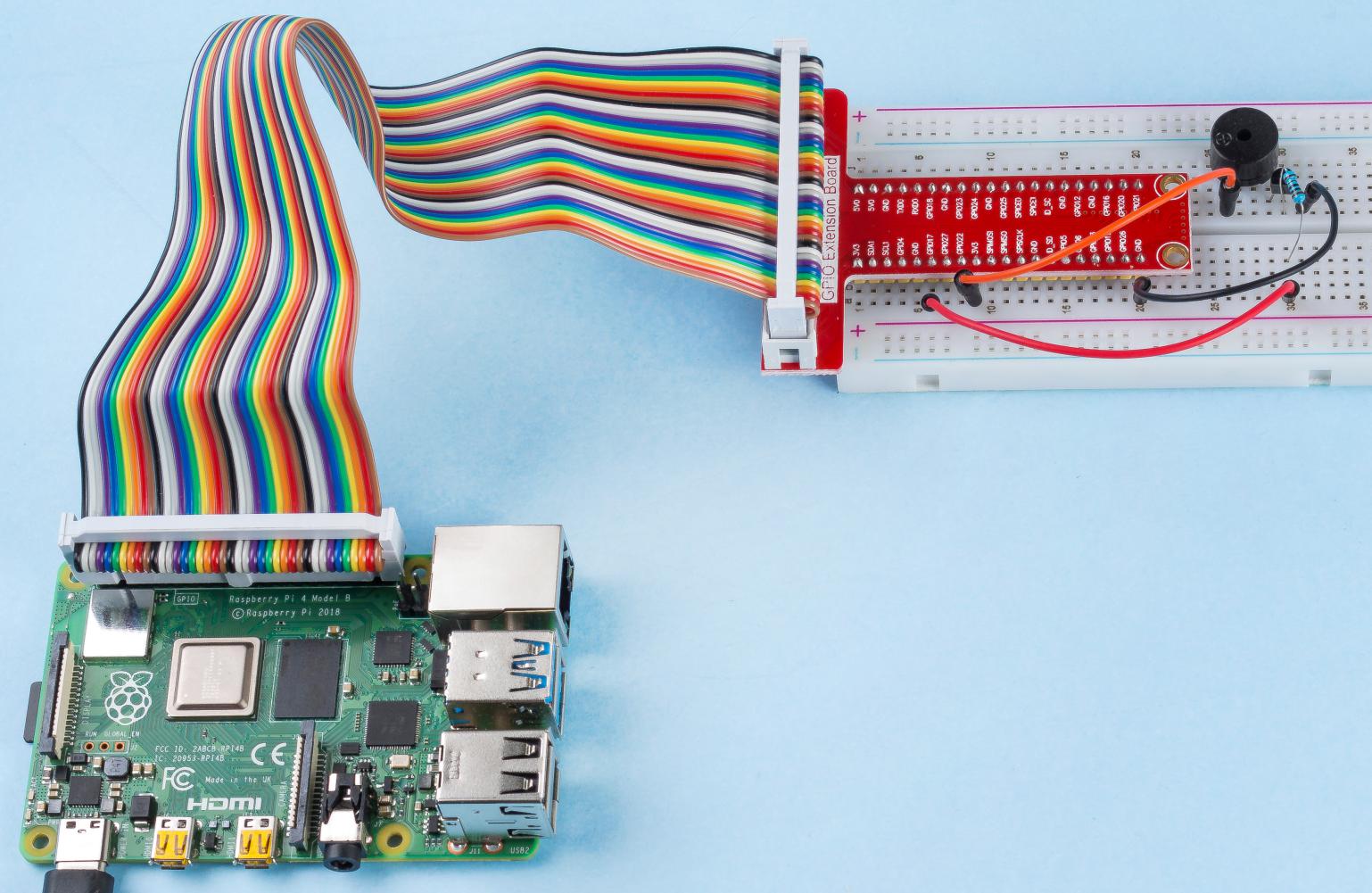

Immagine del Fenomeno

_images/image107.jpeg
