1.1.4 Display a 7 segmenti

Introduzione

In questo progetto, impareremo a controllare un display a 7 segmenti per mostrare cifre da 0 a 9 e lettere da A a F.

Componenti

_images/list_7_segment.png

Principio di Funzionamento

Display a 7 Segmenti

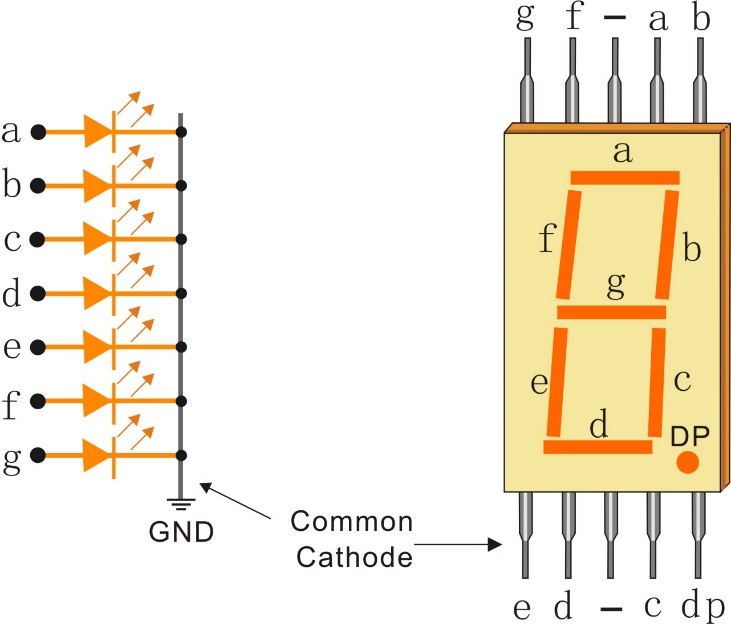

Un display a 7 segmenti è un componente a forma di 8 che contiene 7 LED, ciascuno dei quali rappresenta un segmento. Quando energizzato, ogni segmento forma parte di una cifra da visualizzare.

Esistono due tipi di connessione per i pin: Catodo Comune (CC) e Anodo Comune (CA). Come suggerisce il nome, un display CC ha tutti i catodi dei 7 LED collegati insieme, mentre un display CA ha tutti gli anodi dei 7 segmenti collegati insieme. In questo kit utilizziamo il primo tipo.

_images/image70.jpeg

Ciascuno dei LED nel display ha un segmento posizionale, con uno dei suoi pin di connessione collegato all’interno del pacchetto plastico rettangolare. Questi pin LED sono etichettati da «a» a «g» rappresentando ciascun LED individuale. Collegando opportunamente i pin di ciascun segmento, alcuni segmenti si illumineranno e altri resteranno spenti, formando così il carattere desiderato sul display.

Codici per la Visualizzazione

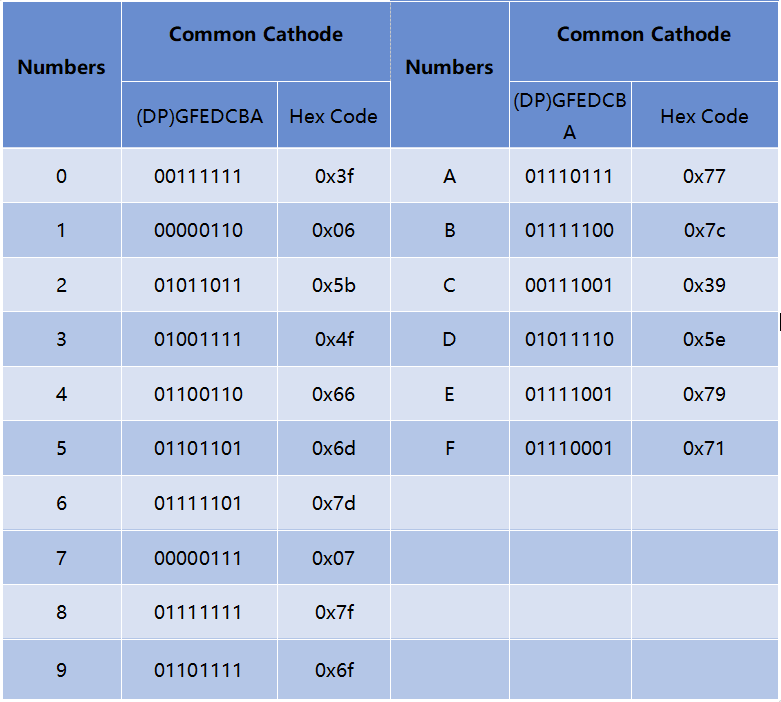

Per comprendere come i display a 7 segmenti (Catodo Comune) mostrino i numeri, abbiamo disegnato la seguente tabella. I numeri da 0 a F sono mostrati con le configurazioni GFEDCBA per i LED, rappresentate da 0 o 1. Ad esempio, 00111111 indica che DP e G sono impostati a 0, mentre gli altri sono a 1, mostrando così il numero 0 sul display. Il Codice HEX corrisponde al numero in esadecimale.

_images/common_cathode.png

74HC595

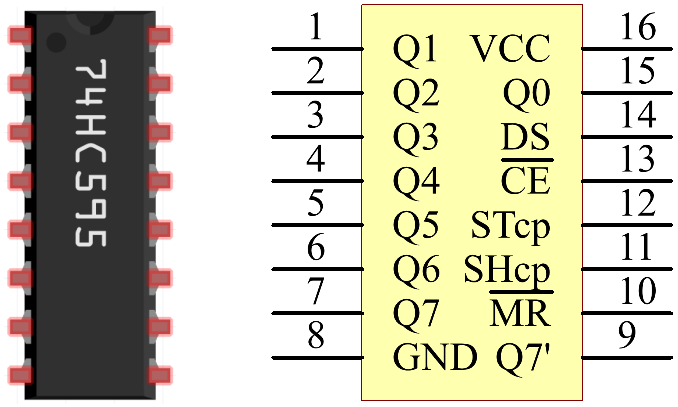

Il 74HC595 consiste in un registro a scorrimento a 8 bit e un registro di memorizzazione con uscite parallele a tre stati, che convertono l’ingresso seriale in uscita parallela, risparmiando i pin IO di un microcontrollore.

Quando MR (pin10) è a livello alto e OE (pin13) è a livello basso, i dati vengono inseriti al fronte di salita di SHcp e passano al registro di memoria tramite il fronte di salita di SHcp. Se i due clock sono collegati insieme, il registro a scorrimento è sempre un impulso avanti rispetto al registro di memoria. Sono presenti un pin di ingresso seriale (Ds), un’uscita seriale (Q) e un pulsante di reset asincrono (a livello basso) nel registro di memoria, che fornisce un bus di uscita parallelo a 8 bit.

_images/74hc595_sche.png

Pin del 74HC595 e le loro Funzioni:

  • Q0-Q7: Uscite dati paralleli a 8 bit, in grado di controllare direttamente 8 LED o 8 pin del display a 7 segmenti.

  • Q7’: Uscita in serie, connessa al pin DS di un altro 74HC595 per collegare più 74HC595 in serie.

  • MR: Pin di reset, attivo a livello basso.

  • SHcp: Ingresso di clock del registro a scorrimento; al fronte di salita, i dati si spostano di un bit.

  • STcp: Ingresso di clock del registro di memoria; al fronte di salita, i dati passano dal registro a scorrimento al registro di memoria.

  • CE: Pin di abilitazione dell’uscita, attivo a livello basso.

  • DS: Pin di ingresso dati seriali.

  • VCC: Alimentazione positiva.

  • GND: Massa.

Diagramma Schematico

Collega il pin ST_CP del 74HC595 al GPIO18 del Raspberry Pi, SH_CP al GPIO27 e DS al GPIO17. Le porte di uscita parallela vanno collegate agli 8 segmenti del display LED. Inserisci i dati nel pin DS e controlla gli stati di SH_CP e ST_CP attraverso i GPIO del Raspberry Pi, in modo da trasformare i dati seriali in ingresso in dati paralleli in uscita e risparmiare GPIO del Raspberry Pi per controllare il display.

T-Board Name

physical

wiringPi

BCM

GPIO17

Pin 11

0

17

GPIO18

Pin 12

1

18

GPIO27

Pin 13

2

27
_images/schematic_7_segment.png

Procedure Sperimentali

Passo 1: Assembla il circuito.

_images/image73.png

Per utenti di linguaggio C

Passo 2: Entra nella cartella del codice.

cd ~/davinci-kit-for-raspberry-pi/c/1.1.4/

Passo 3: Compila.

gcc 1.1.4_7-Segment.c -lwiringPi

Passo 4: Esegui il file eseguibile creato.

sudo ./a.out

Dopo l’esecuzione del codice, vedrai il display a 7 segmenti mostrare i numeri da 0 a 9 e le lettere da A a F.

Nota

Se il programma non funziona dopo l’esecuzione, oppure appare un messaggio di errore: "wiringPi.h: Nessun file o directory», fai riferimento a Il codice C non funziona?.

Codice

#include <wiringPi.h>
#include <stdio.h>
#define   SDI   0   // ingresso dati seriali
#define   RCLK  1   // ingresso clock memoria (STCP)
#define   SRCLK 2   // ingresso clock registro a scorrimento (SHCP)
unsigned char SegCode[16] = {0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};

void init(void){
    pinMode(SDI, OUTPUT);
    pinMode(RCLK, OUTPUT);
    pinMode(SRCLK, OUTPUT);
    digitalWrite(SDI, 0);
    digitalWrite(RCLK, 0);
    digitalWrite(SRCLK, 0);
}

void hc595_shift(unsigned char dat){
    int i;
    for(i=0;i<8;i++){
        digitalWrite(SDI, 0x80 & (dat << i));
        digitalWrite(SRCLK, 1);
        delay(1);
        digitalWrite(SRCLK, 0);
    }
        digitalWrite(RCLK, 1);
        delay(1);
        digitalWrite(RCLK, 0);
}

int main(void){
    int i;
    if(wiringPiSetup() == -1){ // se l'inizializzazione di wiring fallisce, stampa il messaggio sullo schermo
        printf("setup wiringPi failed !");
        return 1;
    }
    init();
    while(1){
        for(i=0;i<16;i++){
            printf("Print %1X on Segment\n", i); // %X significa output in esadecimale
            hc595_shift(SegCode[i]);
            delay(500);
        }
    }
    return 0;
}

Spiegazione del Codice

unsigned char SegCode[16] = {0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71}; Array di codici segmenti per rappresentare valori da 0 a F in esadecimale (catodo comune).

void init(void){
    pinMode(SDI, OUTPUT);
    pinMode(RCLK, OUTPUT);
    pinMode(SRCLK, OUTPUT);
    digitalWrite(SDI, 0);
    digitalWrite(RCLK, 0);
    digitalWrite(SRCLK, 0);
}

Imposta i pin ds, st_cp, sh_cp su OUTPUT, e lo stato iniziale a 0.

void hc595_shift(unsigned char dat){} Assegna un valore a 8 bit al registro a scorrimento del 74HC595.

digitalWrite(SDI, 0x80 & (dat << i));

Assegna i dati di «dat» a SDI(DS) per bit. Qui assumiamo dat=0x3f (0011 1111); quando i=2, 0x3f viene spostato a sinistra (<<) di 2 bit. 1111 1100 (0x3f << 2) & 1000 0000 (0x80) = 1000 0000, è vero.

digitalWrite(SRCLK, 1);

Il valore iniziale di SRCLK era impostato a 0; qui è impostato a 1 per generare un impulso di salita e spostare i dati DS nel registro a scorrimento.

digitalWrite(RCLK, 1);

Il valore iniziale di RCLK era impostato a 0; qui è impostato a 1 per generare un fronte di salita e trasferire i dati dal registro a scorrimento al registro di memorizzazione.

while(1){
        for(i=0;i<16;i++){
            printf("Print %1X on Segment\n", i); // %X significa output esadecimale
            hc595_shift(SegCode[i]);
            delay(500);
        }
    }

In questo ciclo for, utilizziamo "%1X" per stampare i in esadecimale. Applichiamo i per trovare il codice segmento corrispondente nell’array SegCode[] e utilizziamo hc595_shift() per passare SegCode nel registro a scorrimento del 74HC595.

Per utenti di linguaggio Python

Passo 2: Entra nella cartella del codice.

cd ~/davinci-kit-for-raspberry-pi/python/

Passo 3: Esegui.

sudo python3 1.1.4_7-Segment.py

Dopo l’esecuzione del codice, vedrai il display a 7 segmenti mostrare i numeri da 0 a 9 e le lettere da A a F.

Codice

Nota

Puoi Modificare/Reimpostare/Copiare/Eseguire/Arrestare il codice seguente. Ma prima, è necessario accedere al percorso del codice sorgente come davinci-kit-for-raspberry-pi/python.

import RPi.GPIO as GPIO
import time

# Configura i pin
SDI   = 17
RCLK  = 18
SRCLK = 27

# Definisce il codice segmento da 0 a F in esadecimale
# Catodo comune
segCode = [0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71]

def setup():
    GPIO.setmode(GPIO.BCM)
    GPIO.setup(SDI, GPIO.OUT, initial=GPIO.LOW)
    GPIO.setup(RCLK, GPIO.OUT, initial=GPIO.LOW)
    GPIO.setup(SRCLK, GPIO.OUT, initial=GPIO.LOW)

# Sposta i dati nel 74HC595
def hc595_shift(dat):
    for bit in range(0, 8):
        GPIO.output(SDI, 0x80 & (dat << bit))
        GPIO.output(SRCLK, GPIO.HIGH)
        time.sleep(0.001)
        GPIO.output(SRCLK, GPIO.LOW)
    GPIO.output(RCLK, GPIO.HIGH)
    time.sleep(0.001)
    GPIO.output(RCLK, GPIO.LOW)

def main():
    while True:
        # Sposta il codice uno alla volta dalla lista segCode
        for code in segCode:
            hc595_shift(code)
            print ("segCode[%s]: 0x%02X"%(segCode.index(code), code)) # %02X significa stampa in HEX a due cifre
            time.sleep(0.5)

def destroy():
    GPIO.cleanup()

if __name__ == '__main__':
    setup()
    try:
        main()
    except KeyboardInterrupt:
        destroy()

Spiegazione del Codice

segCode = [0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71]

Array di codici segmenti da 0 a F in esadecimale (catodo comune).

def setup():
    GPIO.setmode(GPIO.BCM)
    GPIO.setup(SDI, GPIO.OUT, initial=GPIO.LOW)
    GPIO.setup(RCLK, GPIO.OUT, initial=GPIO.LOW)
    GPIO.setup(SRCLK, GPIO.OUT, initial=GPIO.LOW)

Imposta i tre pin ds, st_cp, sh_cp come output e con stato iniziale a livello basso.

GPIO.output(SDI, 0x80 & (dat << bit))

Assegna i dati di «dat» a SDI (DS) bit per bit. Qui assumiamo dat=0x3f (0011 1111); quando bit=2, 0x3f viene spostato a destra (<<) di 2 bit. 1111 1100 (0x3f << 2) & 1000 0000 (0x80) = 1000 0000, è vero.

GPIO.output(SRCLK, GPIO.HIGH)

Il valore iniziale di SRCLK era impostato a LOW, e qui è impostato a HIGH, il che genera un impulso di salita e sposta i dati DS nel registro a scorrimento.

GPIO.output(RCLK, GPIO.HIGH)

Il valore iniziale di RCLK era impostato a LOW, e qui è impostato a HIGH, il che genera un impulso di salita e trasferisce i dati dal registro a scorrimento al registro di memorizzazione.

Nota

Il formato esadecimale dei numeri da 0 a 15 è (0, 1, 2, 3, 4, 5, 6, 7, 8, 9, A, B, C, D, E, F)

Immagine del Fenomeno

_images/image74.jpeg
