1.3.1 Motore

Introduzione

In questa lezione, impareremo a utilizzare l’L293D per controllare un motore DC, facendolo ruotare in senso orario e antiorario. Poiché il motore DC richiede una corrente elevata, per ragioni di sicurezza useremo il Modulo di Alimentazione per alimentare i motori.

Componenti

_images/list_1.3.1.png

Principio

L293D

L’L293D è un driver motore a 4 canali integrato in un chip ad alta tensione e corrente. È progettato per collegarsi a livelli logici standard DTL, TTL, e per azionare carichi induttivi (come relè, motori DC, motori passo-passo) e transistor per il controllo di potenza. I motori DC convertono l’energia elettrica in energia meccanica e sono ampiamente usati per il loro eccellente controllo della velocità.

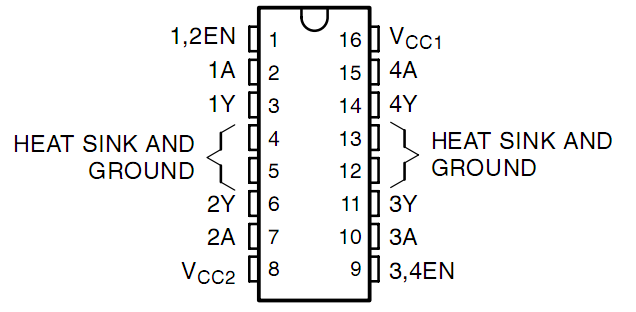

Guarda l’immagine dei pin di seguito. L’L293D ha due pin (Vcc1 e Vcc2) per l’alimentazione: Vcc2 alimenta il motore, mentre Vcc1 alimenta il chip. Dato che qui utilizziamo un motore DC di piccole dimensioni, collega entrambi i pin a +5V.

_images/image111.png

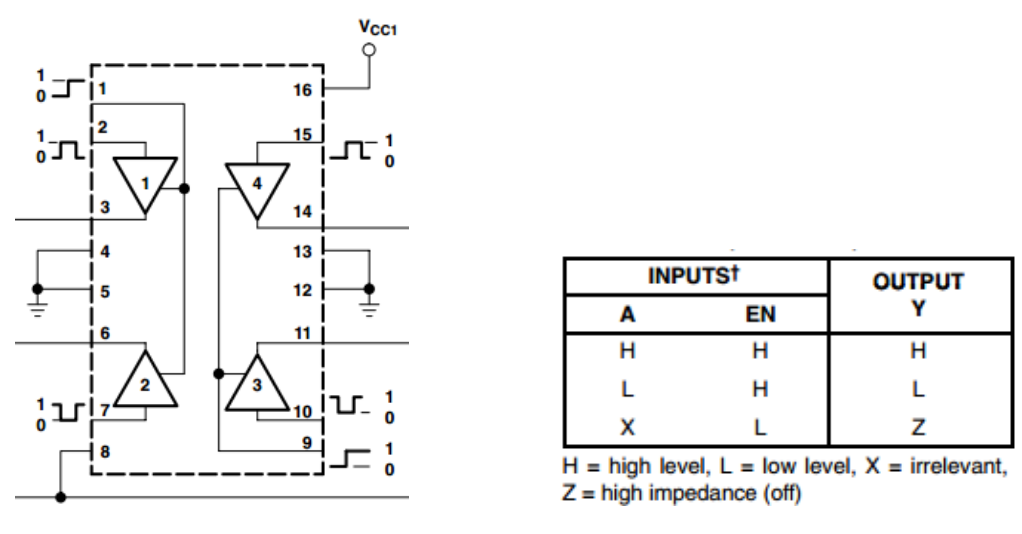

La figura seguente mostra la struttura interna dell’L293D. Il pin EN è un pin di abilitazione e funziona solo con livello alto; A rappresenta l’ingresso e Y l’uscita. La relazione tra essi è mostrata in basso a destra. Quando EN è alto, se A è alto, Y emette livello alto; se A è basso, Y emette livello basso. Quando EN è basso, l’L293D non funziona.

_images/image334.png

Motore DC

_images/image114.jpeg

Questo è un motore DC a 5V. Ruota quando viene alimentato con una tensione tra i due terminali. Per comodità, puoi saldare i pin.

_images/image335.png

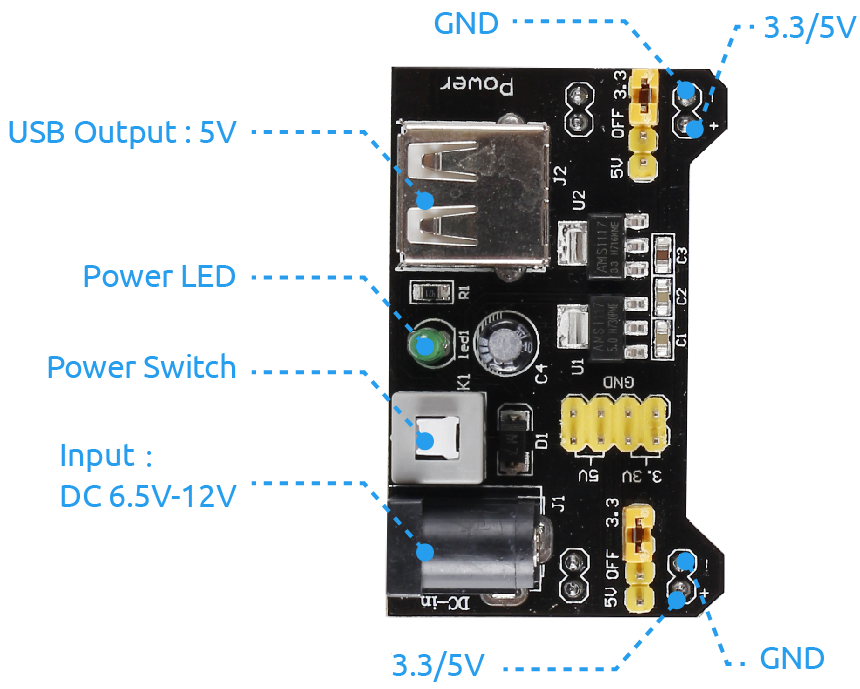

Modulo di Alimentazione

In questo esperimento, sono necessarie correnti elevate per alimentare il motore, soprattutto durante l’avvio e l’arresto, il che potrebbe interferire con il funzionamento del Raspberry Pi. Pertanto, alimentiamo separatamente il motore con questo modulo per garantire stabilità e sicurezza.

È sufficiente collegarlo alla breadboard per fornire alimentazione. Fornisce una tensione di 3,3V e 5V, e puoi selezionare l’opzione tramite un ponticello incluso.

_images/image115.png

Diagramma Schematico

Collega il modulo di alimentazione alla breadboard e inserisci il ponticello sul pin da 5V, quindi erogherà una tensione di 5V. Collega il pin 1 dell’L293D a GPIO22, impostandolo su livello alto. Collega il pin2 a GPIO27 e il pin7 a GPIO17, impostando uno dei pin su alto e l’altro su basso. In questo modo puoi cambiare la direzione di rotazione del motore.

_images/image336.png

Procedure Sperimentali

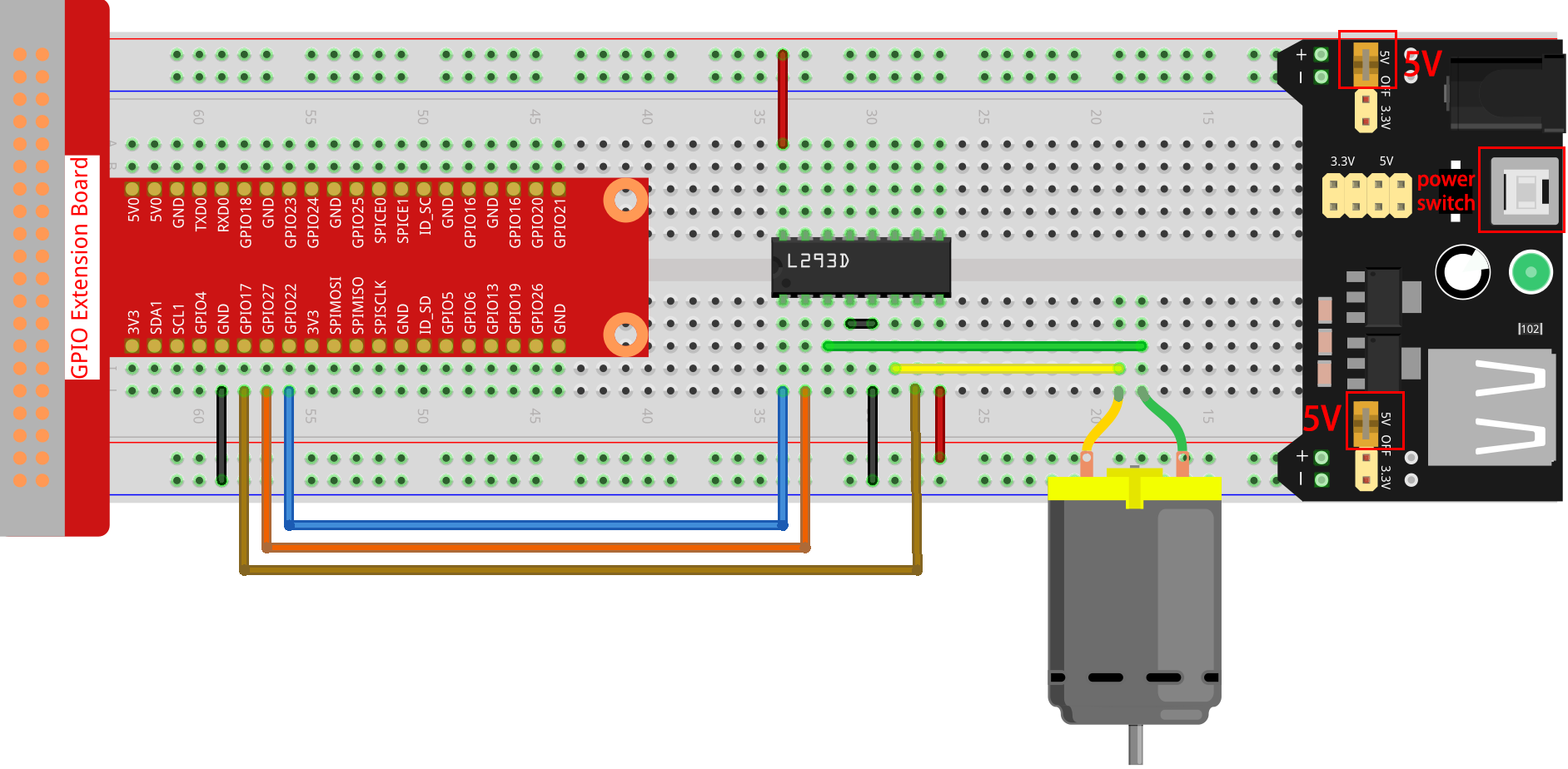

Passo 1: Costruisci il circuito.

_images/1.3.1.png

Nota

Il modulo di alimentazione può essere collegato a una batteria da 9V tramite il connettore 9V incluso nel kit. Inserisci il ponticello del modulo di alimentazione nella striscia da 5V della breadboard.

_images/image118.jpeg

Per gli Utenti del Linguaggio C

Passo 2: Accedi alla cartella del codice.

cd ~/davinci-kit-for-raspberry-pi/c/1.3.1/

Passo 3: Compila.

gcc 1.3.1_Motor.c -lwiringPi

Passo 4: Esegui il file eseguibile sopra.

sudo ./a.out

Quando il codice viene eseguito, il motore ruota prima in senso orario per 5s, quindi si ferma per 5s. Successivamente ruota in senso antiorario per 5s e si ferma di nuovo per 5s. Questa sequenza di azioni verrà eseguita ripetutamente.

Nota

Se il programma non funziona, o se appare l’errore: "wiringPi.h: No such file or directory", consulta Il codice C non funziona?.

Codice

#include <wiringPi.h>
#include <stdio.h>

#define MotorPin1       0
#define MotorPin2       2
#define MotorEnable     3

int main(void){
    int i;
    if(wiringPiSetup() == -1){ //in caso di errore di inizializzazione stampa il messaggio
        printf("setup wiringPi failed !");
        return 1;
    }

    pinMode(MotorPin1, OUTPUT);
    pinMode(MotorPin2, OUTPUT);
    pinMode(MotorEnable, OUTPUT);
    while(1){
        printf("Clockwise\n");
        delay(100);
        digitalWrite(MotorEnable, HIGH);
        digitalWrite(MotorPin1, HIGH);
        digitalWrite(MotorPin2, LOW);
        for(i=0;i<3;i++){
            delay(1000);
        }

        printf("Stop\n");
        delay(100);
        digitalWrite(MotorEnable, LOW);
        for(i=0;i<3;i++){
            delay(1000);
        }

        printf("Anti-clockwise\n");
        delay(100);
        digitalWrite(MotorEnable, HIGH);
        digitalWrite(MotorPin1, LOW);
        digitalWrite(MotorPin2, HIGH);
        for(i=0;i<3;i++){
            delay(1000);
        }

        printf("Stop\n");
        delay(100);
        digitalWrite(MotorEnable, LOW);
        for(i=0;i<3;i++){
            delay(1000);
        }
    }
    return 0;
}

Spiegazione del Codice

digitalWrite(MotorEnable, HIGH);

Abilita l’L293D.

digitalWrite(MotorPin1, HIGH);
digitalWrite(MotorPin2, LOW);

Imposta un livello alto per 2A (pin 7); poiché 1,2EN (pin 1) è a livello alto, 2Y emetterà un livello alto.

Imposta un livello basso per 1A, così 1Y emetterà un livello basso e il motore inizierà a ruotare.

for(i=0;i<3;i++){
delay(1000);
}

Questo ciclo è un ritardo per 3*1000ms.

digitalWrite(MotorEnable, LOW)

Quando 1,2EN (pin1) è a livello basso, l’L293D non funziona. Il motore si ferma.

digitalWrite(MotorPin1, LOW)
digitalWrite(MotorPin2, HIGH)

Inverte la direzione della corrente nel motore, facendolo ruotare nel senso opposto.

Per Utenti del Linguaggio Python

Passo 2: Accedi alla cartella del codice.

cd ~/davinci-kit-for-raspberry-pi/python

Passo 3: Esegui.

sudo python3 1.3.1_Motor.py

Quando il codice viene eseguito, il motore ruota prima in senso orario per 5s, poi si ferma per 5s, successivamente ruota in senso antiorario per 5s, e si ferma di nuovo per 5s. Questa sequenza di azioni si ripete continuamente.

Codice

Nota

È possibile Modificare/Reimpostare/Copiare/Eseguire/Arrestare il codice qui sotto. Tuttavia, prima è necessario spostarsi nel percorso del codice sorgente, come davinci-kit-for-raspberry-pi/python.

#!/usr/bin/env python3

import RPi.GPIO as GPIO
import time

# Imposta i pin
MotorPin1   = 17
MotorPin2   = 27
MotorEnable = 22

def setup():
    # Imposta la numerazione GPIO in modalità BCM
    GPIO.setmode(GPIO.BCM)
    # Configura i pin come output
    GPIO.setup(MotorPin1, GPIO.OUT)
    GPIO.setup(MotorPin2, GPIO.OUT)
    GPIO.setup(MotorEnable, GPIO.OUT, initial=GPIO.LOW)

# Definisce una funzione per controllare il motore
# direzione deve essere
# 1 (orario), 0 (fermo), -1 (antiorario)
def motor(direction):
    # Rotazione in senso orario
    if direction == 1:
            # Imposta direzione
            GPIO.output(MotorPin1, GPIO.HIGH)
            GPIO.output(MotorPin2, GPIO.LOW)
            # Abilita il motore
            GPIO.output(MotorEnable, GPIO.HIGH)
            print ("Clockwise")
    # Rotazione in senso antiorario
    if direction == -1:
            # Imposta direzione
            GPIO.output(MotorPin1, GPIO.LOW)
            GPIO.output(MotorPin2, GPIO.HIGH)
            # Abilita il motore
            GPIO.output(MotorEnable, GPIO.HIGH)
            print ("Counterclockwise")
    # Stop
    if direction == 0:
            # Disabilita il motore
            GPIO.output(MotorEnable, GPIO.LOW)
            print ("Stop")

def main():

    # Crea un dizionario per rendere lo script più leggibile
    # CW per orario, CCW per antiorario, STOP per fermare
    directions = {'CW': 1, 'CCW': -1, 'STOP': 0}
    while True:
            # Rotazione in senso orario
            motor(directions['CW'])
            time.sleep(5)
            # Fermo
            motor(directions['STOP'])
            time.sleep(5)
            # Rotazione in senso antiorario
            motor(directions['CCW'])
            time.sleep(5)
            # Fermo
            motor(directions['STOP'])
            time.sleep(5)

def destroy():
    # Ferma il motore
    GPIO.output(MotorEnable, GPIO.LOW)
    # Rilascia le risorse
    GPIO.cleanup()

# Se si esegue direttamente questo script:
if __name__ == '__main__':
    setup()
    try:
            main()
    # Quando viene premuto 'Ctrl+C', il programma
    # eseguirà destroy().
    except KeyboardInterrupt:
            destroy()

Spiegazione del Codice

def motor(direction):
    # Rotazione oraria
    if direction == 1:
        # Imposta direzione
        GPIO.output(MotorPin1, GPIO.HIGH)
        GPIO.output(MotorPin2, GPIO.LOW)
        # Abilita il motore
        GPIO.output(MotorEnable, GPIO.HIGH)
        print ("Clockwise")
...

Crea una funzione motor() il cui parametro è direzione. Quando la condizione direction=1 è soddisfatta, il motore ruota in senso orario; se direction=-1, ruota in senso antiorario; e quando direction=0, si ferma.

def main():
    # Crea un dizionario per rendere lo script più leggibile
    # CW per orario, CCW per antiorario, STOP per fermo
    directions = {'CW': 1, 'CCW': -1, 'STOP': 0}
    while True:
        # Rotazione oraria
        motor(directions['CW'])
        time.sleep(5)
        # Fermo
        motor(directions['STOP'])
        time.sleep(5)
        # Rotazione antioraria
        motor(directions['CCW'])
        time.sleep(5)
        # Fermo
        motor(directions['STOP'])
        time.sleep(5)

Nella funzione main(), crea un dizionario directions[], dove CW è uguale a 1, CCW è uguale a -1, e 0 si riferisce al comando Stop.

Quando il codice viene eseguito, il motore ruota inizialmente in senso orario per 5 secondi, poi si ferma per altri 5 secondi. Successivamente ruota in senso antiorario per 5 secondi, e infine si ferma di nuovo per 5 secondi. Questa sequenza di azioni si ripeterà.

Ora dovresti vedere le pale del motore ruotare.

Immagine del Fenomeno

_images/image119.jpeg
