1.1.6 Matrice di LED

Introduzione

Come suggerisce il nome, una matrice di LED è una matrice composta da LED. L’accensione e lo spegnimento dei LED formano diversi caratteri e motivi.

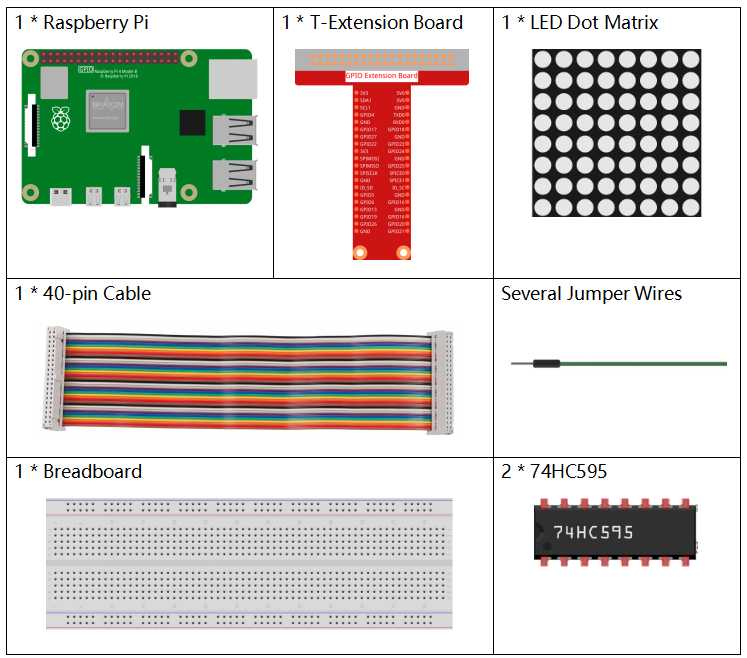

Componenti

_images/list_dot.png

Principio

Matrice di LED

Generalmente, le matrici di LED si suddividono in due tipi: catodo comune (CC) e anodo comune (CA). Esteriormente sembrano simili, ma differiscono internamente. È possibile verificare il tipo tramite un test. In questo kit, utilizziamo una matrice CA, riconoscibile dalla sigla 788BS sul lato.

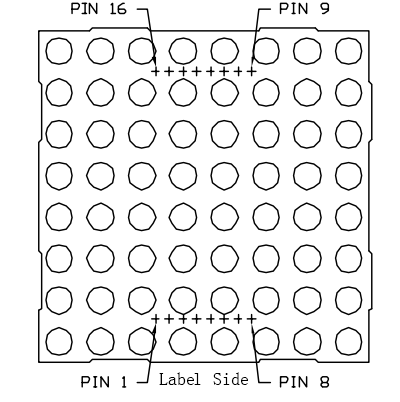

Vedi l’immagine seguente. I pin sono disposti sui due lati posteriori. Prendendo come riferimento il lato con l’etichetta, i pin su questo lato sono numerati da 1 a 8, mentre sull’altro lato sono da 9 a 16.

Vista esterna:

_images/image84.png

Di seguito sono riportate le strutture interne. In una matrice di LED CA, le RIGHE rappresentano l’anodo del LED e le COLONNE il catodo; è il contrario per una CC. Per entrambi i tipi, i pin 13, 3, 4, 10, 6, 11, 15 e 16 sono COL, mentre i pin 9, 14, 8, 12, 1, 7, 2 e 5 sono ROW. Per accendere il primo LED nell’angolo in alto a sinistra, in una matrice CA, impostare il pin 9 su High e il pin 13 su Low; per una matrice CC, impostare il pin 13 su High e il pin 9 su Low. Per accendere l’intera prima colonna, in CA impostare il pin 13 su Low e le righe 9, 14, 8, 12, 1, 7, 2 e 5 su High, mentre per CC impostare il pin 13 su High e le righe su Low.

Vista interna:

_images/image85.png

Numerazione dei pin in base alle righe e colonne:

COL

1

2

3

4

5

6

7

8

Pin No.

13

3

4

10

6

11

15

16

ROW

1

2

3

4

5

6

7

8

Pin No.

9

14

8

12

1

7

2

5

Inoltre, vengono utilizzati due chip 74HC595. Uno controlla le righe della matrice di LED, mentre l’altro le colonne.

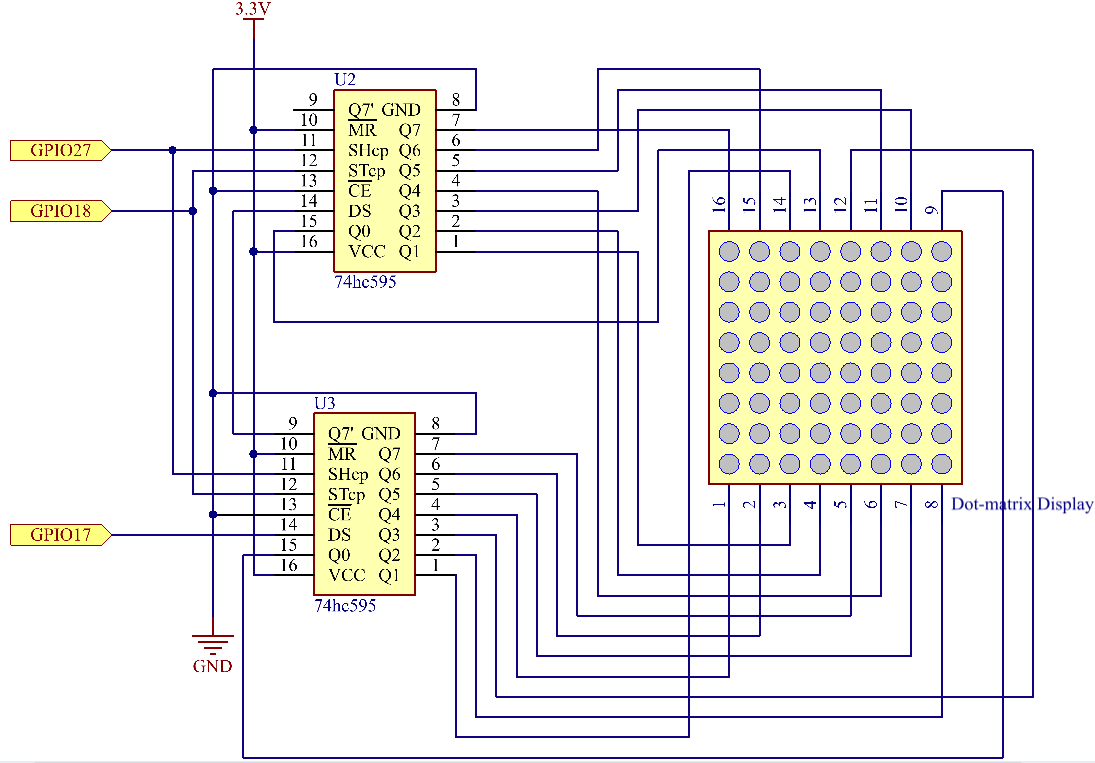

Schema a Blocchi

T-Board Name

physical

wiringPi

BCM

GPIO17

Pin 11

0

17

GPIO18

Pin 12

1

18

GPIO27

Pin 13

2

27
_images/schematic_dot.png

Procedure Sperimentali

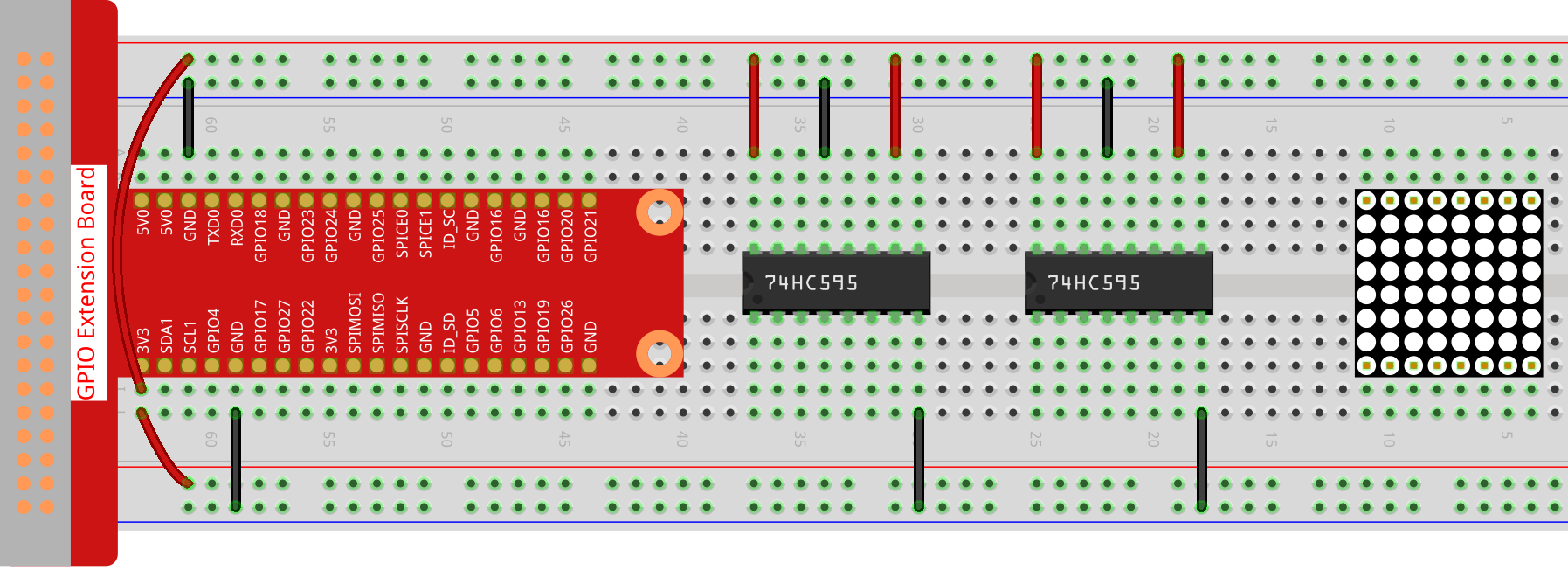

Passo 1: Costruire il circuito. Poiché il cablaggio è complicato, procedere passo dopo passo. Inserire il T-Cobbler, la matrice di LED e due chip 74HC595 nella breadboard. Collegare il 3.3V e GND del T-Cobbler ai fori sui due lati della board, quindi collegare i pin 16 e 10 dei due chip 74HC595 a VCC, i pin 13 e 8 a GND.

Nota

Nell’immagine Fritzing sopra, il lato con l’etichetta si trova in basso.

_images/image87.png

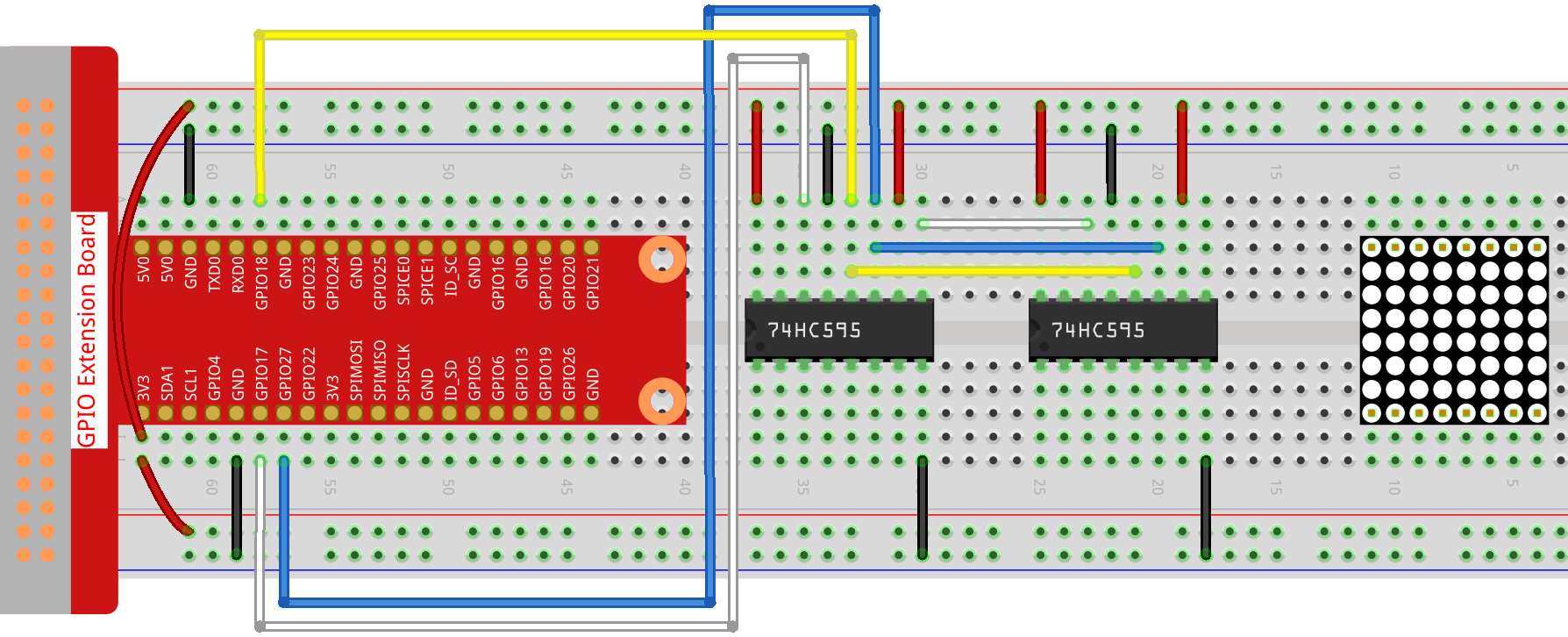

Passo 2: Collegare il pin 11 dei due 74HC595 insieme e poi a GPIO27; poi il pin 12 dei due chip a GPIO18; infine, collegare il pin 14 del 74HC595 a sinistra a GPIO17 e il pin 9 al pin 14 del secondo 74HC595.

_images/image88.png

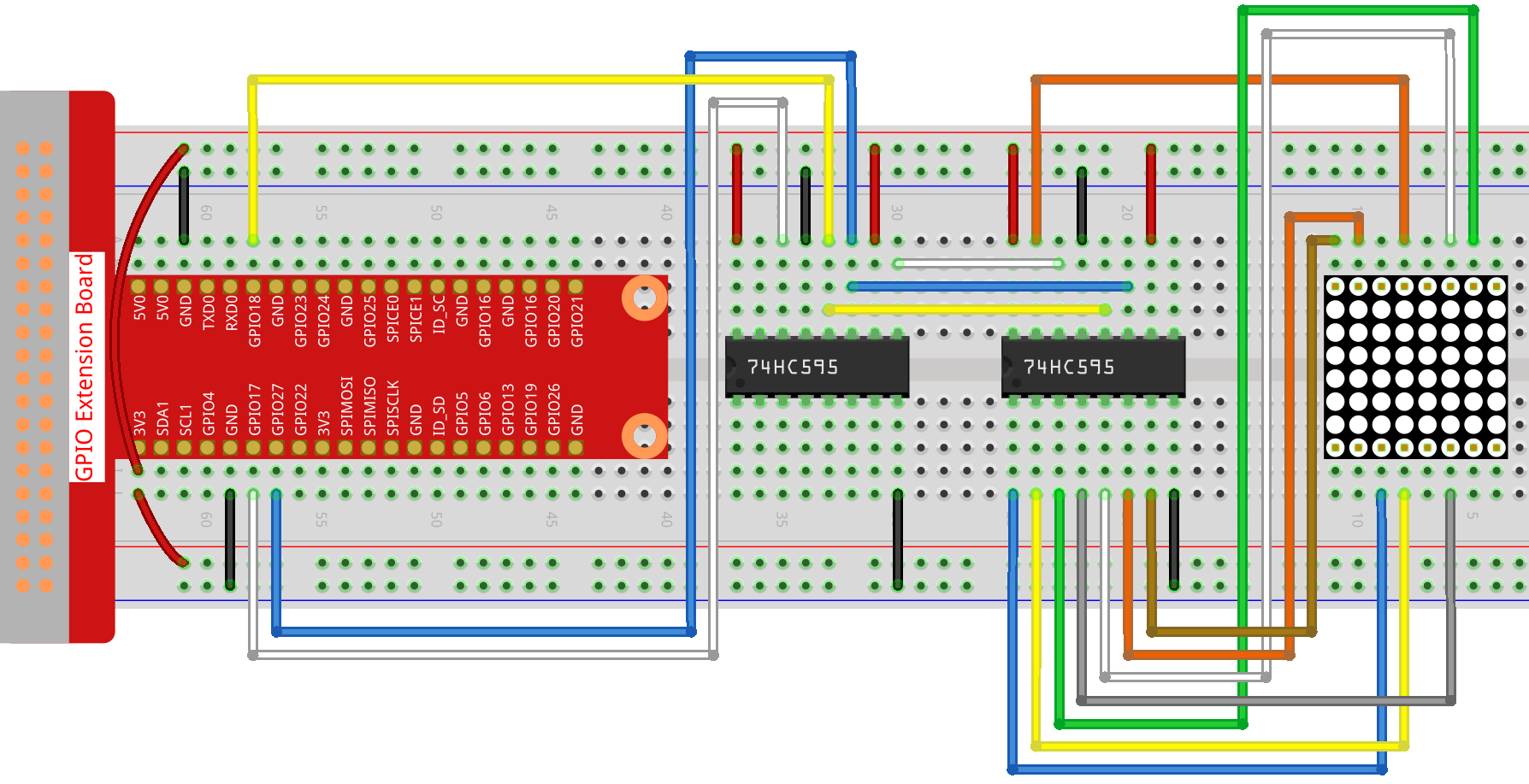

Passo 3: Il 74HC595 sul lato destro controlla le colonne della matrice di LED. La tabella seguente mostra il mapping. I pin Q0-Q7 del 74HC595 corrispondono rispettivamente ai pin 13, 3, 4, 10, 6, 11, 15 e 16.

74HC595

Q0

Q1

Q2

Q3

Q4

Q5

Q6

Q7

LED Dot Matrix

13

3

4

10

6

11

15

16
_images/image89.png

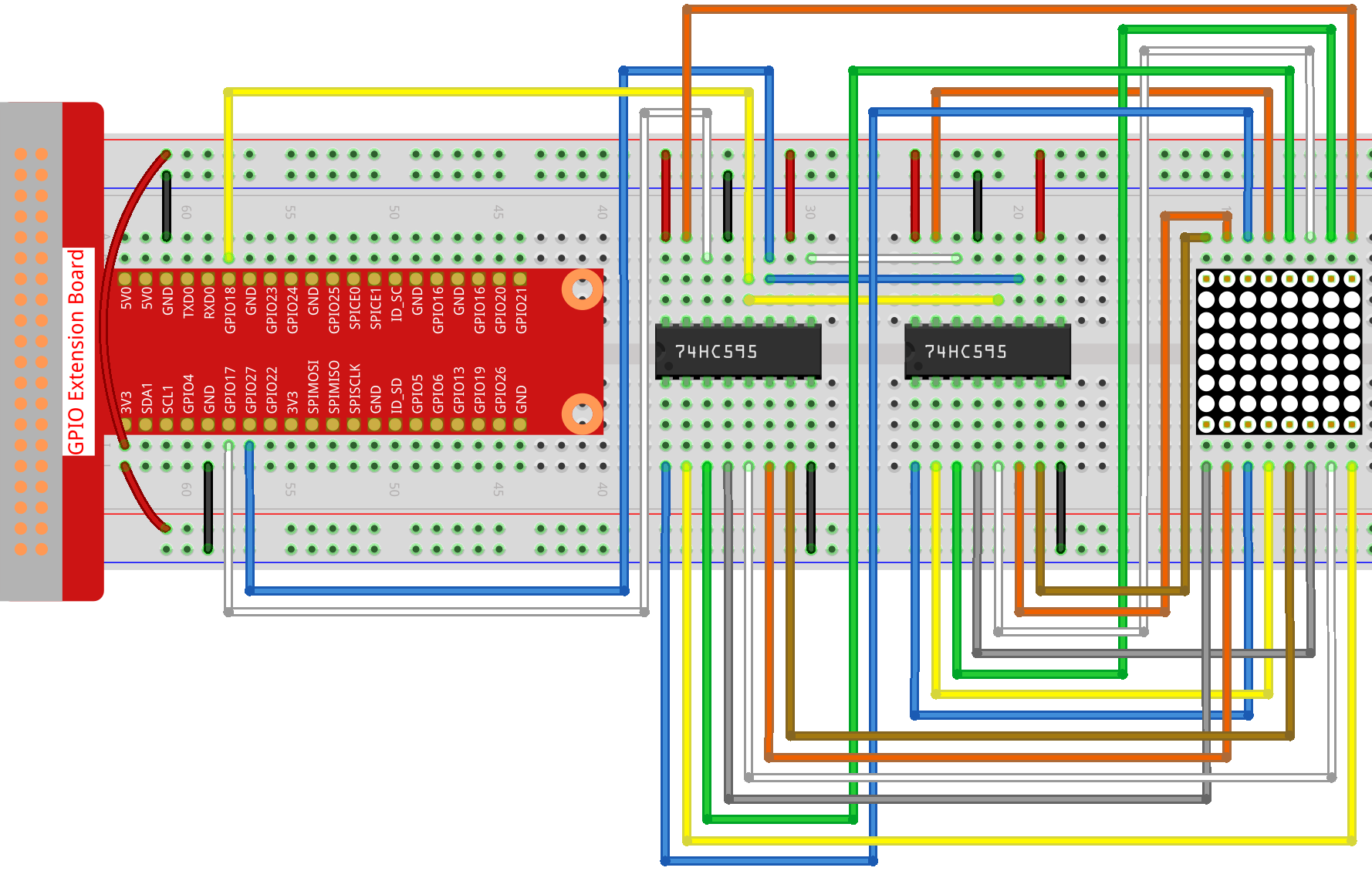

Passo 4: Ora collegare le RIGHE della matrice di LED. Il 74HC595 a sinistra controlla le RIGHE della matrice di LED. La tabella seguente mostra il mapping. Q0-Q7 del 74HC595 a sinistra corrispondono rispettivamente ai pin 9, 14, 8, 12, 1, 7, 2 e 5.

74HC595

Q0

Q1

Q2

Q3

Q4

Q5

Q6

Q7

LED Dot Matrix

9

14

8

12

1

7

2

5
_images/image90.png

Per gli utenti del linguaggio C

Passo 5: Vai nella cartella del codice.

cd ~/davinci-kit-for-raspberry-pi/c/1.1.6/

Passo 6: Compilare.

gcc 1.1.6_LedMatrix.c -lwiringPi

Passo 7: Eseguire.

sudo ./a.out

Dopo l’esecuzione del codice, la matrice di LED si accenderà e spegnerà riga per riga e colonna per colonna.

Nota

Se il codice non funziona o compare il messaggio di errore: «wiringPi.h: No such file or directory», fare riferimento a Il codice C non funziona?.

Code

#include <wiringPi.h>
#include <stdio.h>

#define   SDI   0   //serial data input
#define   RCLK  1   //memory clock input(STCP)
#define   SRCLK 2   //shift register clock input(SHCP)

unsigned char code_H[20] = {0x01,0xff,0x80,0xff,0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff};
unsigned char code_L[20] = {0x00,0x7f,0x00,0xfe,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};

void init(void){
   pinMode(SDI, OUTPUT);
   pinMode(RCLK, OUTPUT);
   pinMode(SRCLK, OUTPUT);

   digitalWrite(SDI, 0);
   digitalWrite(RCLK, 0);
   digitalWrite(SRCLK, 0);
}

void hc595_in(unsigned char dat){
   int i;
   for(i=0;i<8;i++){
      digitalWrite(SDI, 0x80 & (dat << i));
      digitalWrite(SRCLK, 1);
      delay(1);
      digitalWrite(SRCLK, 0);
   }
}

void hc595_out(){
   digitalWrite(RCLK, 1);
   delay(1);
   digitalWrite(RCLK, 0);
}

int main(void){
   int i;
   if(wiringPiSetup() == -1){ //when initialize wiring failed, print message to screen
      printf("setup wiringPi failed !");
      return 1;
   }
   init();
   while(1){
      for(i=0;i<sizeof(code_H);i++){
            hc595_in(code_L[i]);
            hc595_in(code_H[i]);
            hc595_out();
            delay(100);
      }

      for(i=sizeof(code_H);i>=0;i--){
            hc595_in(code_L[i]);
            hc595_in(code_H[i]);
            hc595_out();
            delay(100);
      }
   }

   return 0;
}

Spiegazione del Codice

unsigned char code_H[20] = {0x01,0xff,0x80,0xff,0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff};
unsigned char code_L[20] = {0x00,0x7f,0x00,0xfe,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};

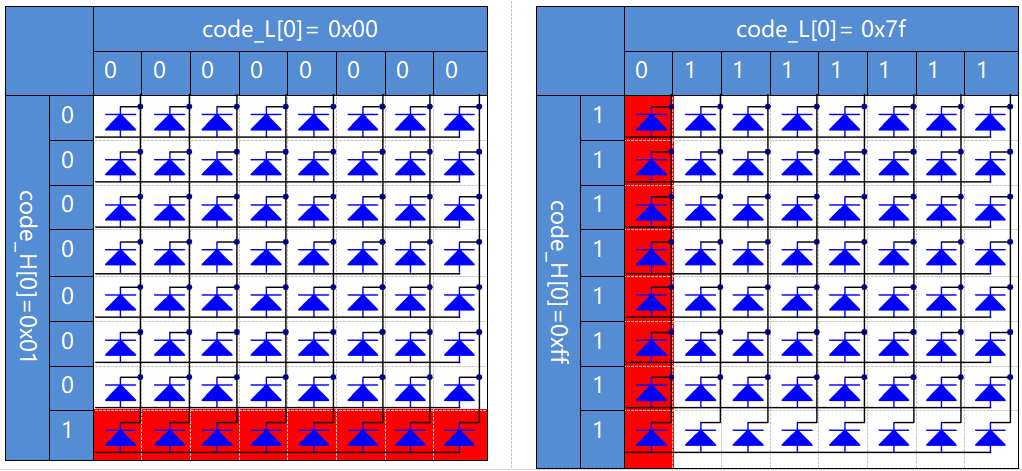

L’array code_H rappresenta gli elementi della riga della matrice di LED, mentre l’array code_L si riferisce agli elementi della colonna. Durante la visualizzazione dei caratteri, un elemento della riga e uno della colonna vengono acquisiti e assegnati ai due chip HC595 rispettivamente. In questo modo, un motivo viene mostrato sulla matrice di LED. Prendiamo come esempio il primo numero di code_H, 0x01, e il primo numero di code_L, 0x00.

0x01 convertito in binario diventa 00000001; 0x00 convertito in binario diventa 00000000.

In questo kit, viene utilizzato un display a matrice di LED ad anodo comune, quindi si accendono solo gli otto LED dell’ottava riga. Quando code_H è 0xff e code_L è 0x7f, le 8 colonne della matrice si accendono.

_images/anode_table.png
void hc595_in(unsigned char dat){
   int i;
   for(i=0;i<8;i++){
      digitalWrite(SDI, 0x80 & (dat << i));
      digitalWrite(SRCLK, 1);
      delay(1);
      digitalWrite(SRCLK, 0);

Scrive il valore di dat al pin SDI dell’HC595 bit per bit. Il valore iniziale di SRCLK è impostato su 0 e qui viene impostato su 1 per generare un impulso di salita, quindi sposta i dati dal pin SDI (DS) al registro di scorrimento.

void hc595_out(){
   digitalWrite(RCLK, 1);
   delay(1);
   digitalWrite(RCLK, 0);

Il valore iniziale di RCLK è impostato su 0 e qui viene impostato su 1 per generare un impulso di salita, quindi trasferisce i dati dal registro di scorrimento al registro di memoria.

while(1){
   for(i=0;i<sizeof(code_H);i++){
      hc595_in(code_L[i]);
      hc595_in(code_H[i]);
      hc595_out();
      delay(100);
   }
}

In questo ciclo, i 20 elementi contenuti nei due array code_L e code_H vengono caricati uno alla volta sui due chip 74HC595. Successivamente, viene chiamata la funzione hc595_out() per trasferire i dati dal registro di scorrimento al registro di memoria.

Per Utenti del Linguaggio Python

Passo 5: Entra nella cartella del codice.

cd ~/davinci-kit-for-raspberry-pi/python

Passo 6: Esegui.

sudo python3 1.1.6_LedMatrix.py

Dopo l’esecuzione del codice, la matrice di LED si illumina e si spegne riga per riga e colonna per colonna.

Codice

Nota

Puoi Modificare/Resettare/Copiare/Eseguire/Interrompere il codice qui sotto. Ma prima, devi andare al percorso del codice sorgente, come davinci-kit-for-raspberry-pi/python.

import RPi.GPIO as GPIO
import time

SDI   = 17
RCLK  = 18
SRCLK = 27

# Utilizziamo una matrice BX, ROW per anodo e COL per catodo
# ROW  ++++
code_H = [0x01,0xff,0x80,0xff,0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff]
# COL  ----
code_L = [0x00,0x7f,0x00,0xfe,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f]

def setup():
   GPIO.setmode(GPIO.BCM)    # Numeri GPIO in base alla posizione BCM
   GPIO.setup(SDI, GPIO.OUT)
   GPIO.setup(RCLK, GPIO.OUT)
   GPIO.setup(SRCLK, GPIO.OUT)
   GPIO.output(SDI, GPIO.LOW)
   GPIO.output(RCLK, GPIO.LOW)
   GPIO.output(SRCLK, GPIO.LOW)

# Invia i dati a 74HC595
def hc595_shift(dat):
   for bit in range(0, 8):
      GPIO.output(SDI, 0x80 & (dat << bit))
      GPIO.output(SRCLK, GPIO.HIGH)
      time.sleep(0.001)
      GPIO.output(SRCLK, GPIO.LOW)
   GPIO.output(RCLK, GPIO.HIGH)
   time.sleep(0.001)
   GPIO.output(RCLK, GPIO.LOW)

def main():
   while True:
      for i in range(0, len(code_H)):
            hc595_shift(code_L[i])
            hc595_shift(code_H[i])
            time.sleep(0.1)

      for i in range(len(code_H)-1, -1, -1):
            hc595_shift(code_L[i])
            hc595_shift(code_H[i])
            time.sleep(0.1)

def destroy():
   GPIO.cleanup()

if __name__ == '__main__':
   setup()
   try:
      main()
   except KeyboardInterrupt:
      destroy()

Spiegazione del Codice

code_H = [0x01,0xff,0x80,0xff,0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff]
code_L = [0x00,0x7f,0x00,0xfe,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f]

L’array code_H rappresenta gli elementi della riga della matrice, mentre l’array code_L si riferisce agli elementi della colonna. Durante la visualizzazione dei caratteri, un elemento della riga e uno della colonna vengono acquisiti e assegnati ai due chip HC595 rispettivamente. In questo modo, un motivo viene mostrato sulla matrice di LED. Prendiamo come esempio il primo numero di code_H, 0x01, e il primo numero di code_L, 0x00.

0x01 convertito in binario diventa 00000001; 0x00 convertito in binario diventa 00000000.

In questo kit, viene utilizzata una matrice di LED ad anodo comune, quindi solo gli otto LED dell’ottava riga si accendono. Quando code_H è 0xff e code_L è 0x7f, le 8 colonne della matrice si accendono.

_images/anode_table.png
for i in range(0, len(code_H)):
   hc595_shift(code_L[i])
   hc595_shift(code_H[i])

In questo ciclo, questi 20 elementi contenuti nei due array code_L e code_H vengono caricati uno alla volta sul chip HC595.

Nota

Se vuoi visualizzare caratteri sulla matrice di LED, consulta il codice Python: https://github.com/sunfounder/SunFounder_Dot_Matrix.

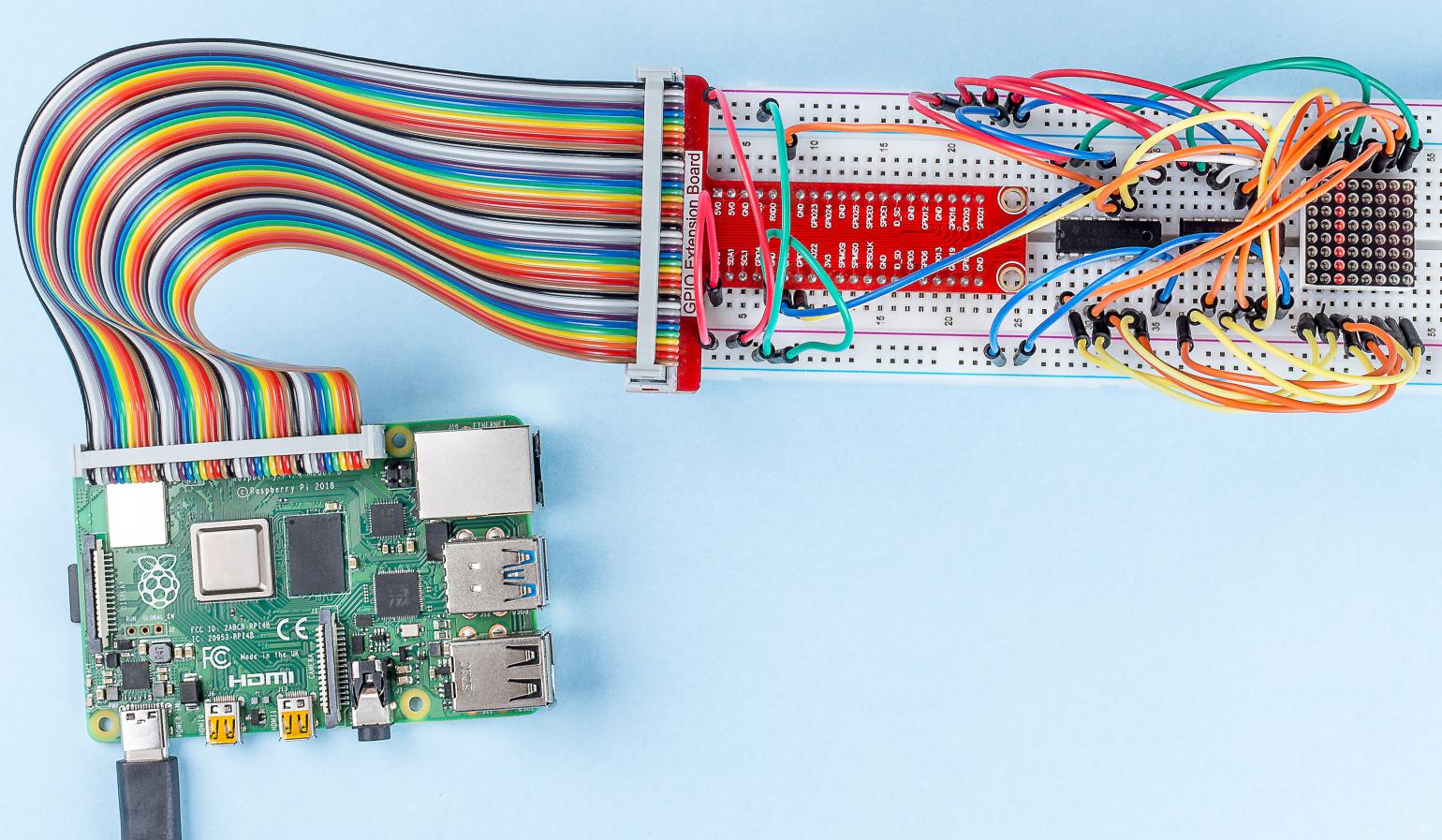

Immagine del Fenomeno

_images/image91.jpeg
