1.1.3 LED-Balkendiagramm

Einführung

In diesem Projekt beleuchten wir nacheinander die Lichter auf dem LED-Balkendiagramm.

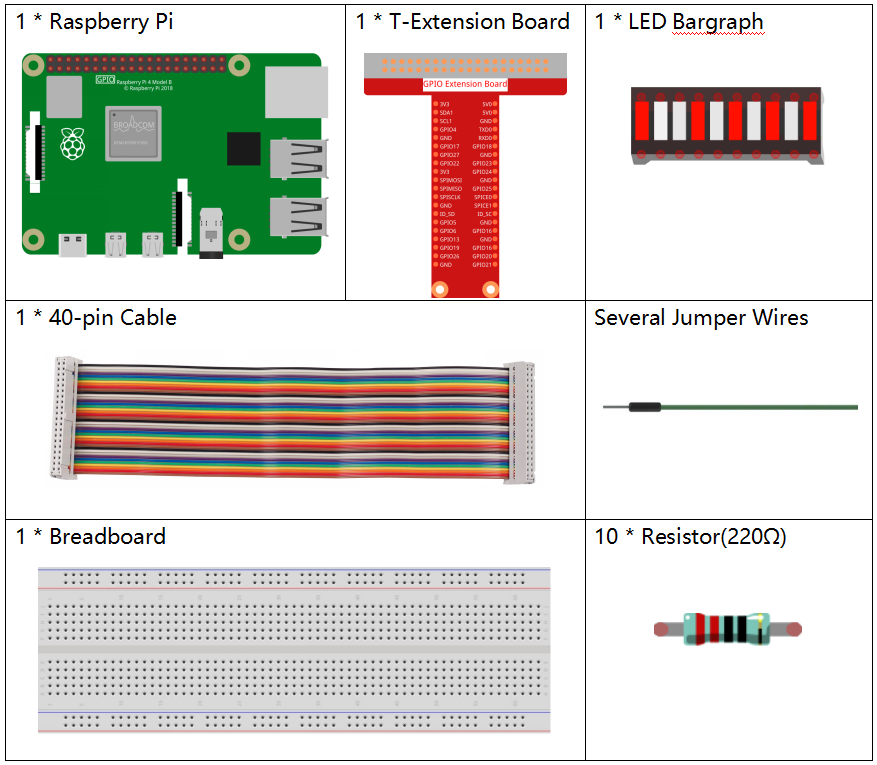

Komponenten

Prinzip

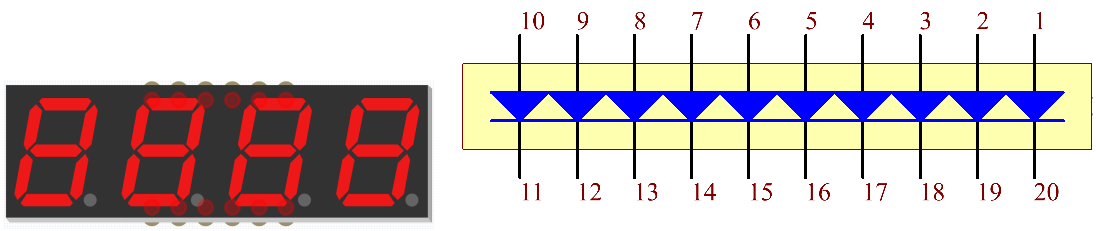

LED-Balkendiagramm

LED-Balkendiagramm ist ein LED-Array, das zur Verbindung mit einer elektronischen Schaltung oder einem Mikrocontroller verwendet wird. Es ist einfach, ein LED-Balkendiagramm mit der Schaltung zu verbinden, es ist wie 10 einzelne LEDs mit 10 Ausgangspins. Im Allgemeinen können wir das LED-Balkendiagramm als Batteriestandsanzeige, Audiogeräte und industrielle Bedienfelder verwenden. Es gibt viele andere Anwendungen von LED-Balkendiagrammen.

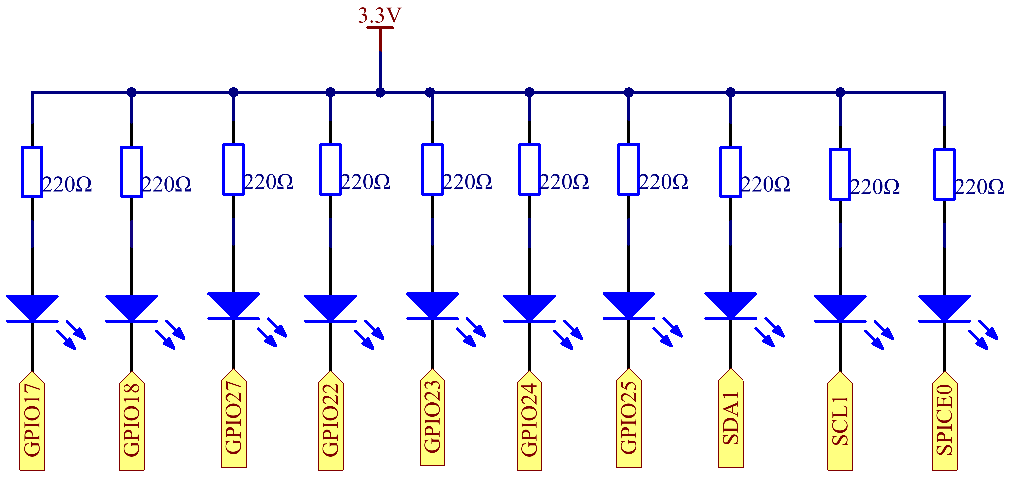

Schematische Darstellung

T-Karte Name	physisch	wiringPi	BCM
GPIO17	Pin 11	0	17
GPIO18	Pin 12	1	18
GPIO27	Pin 13	2	27
GPIO22	Pin 15	3	22
GPIO23	Pin 16	4	23
GPIO24	Pin 18	5	24
GPIO25	Pin 22	6	25
SDA1	Pin 3	8	2
SCL1	Pin 5	9	3
SPICE0	Pin 24	10	8

Experimentelle Verfahren

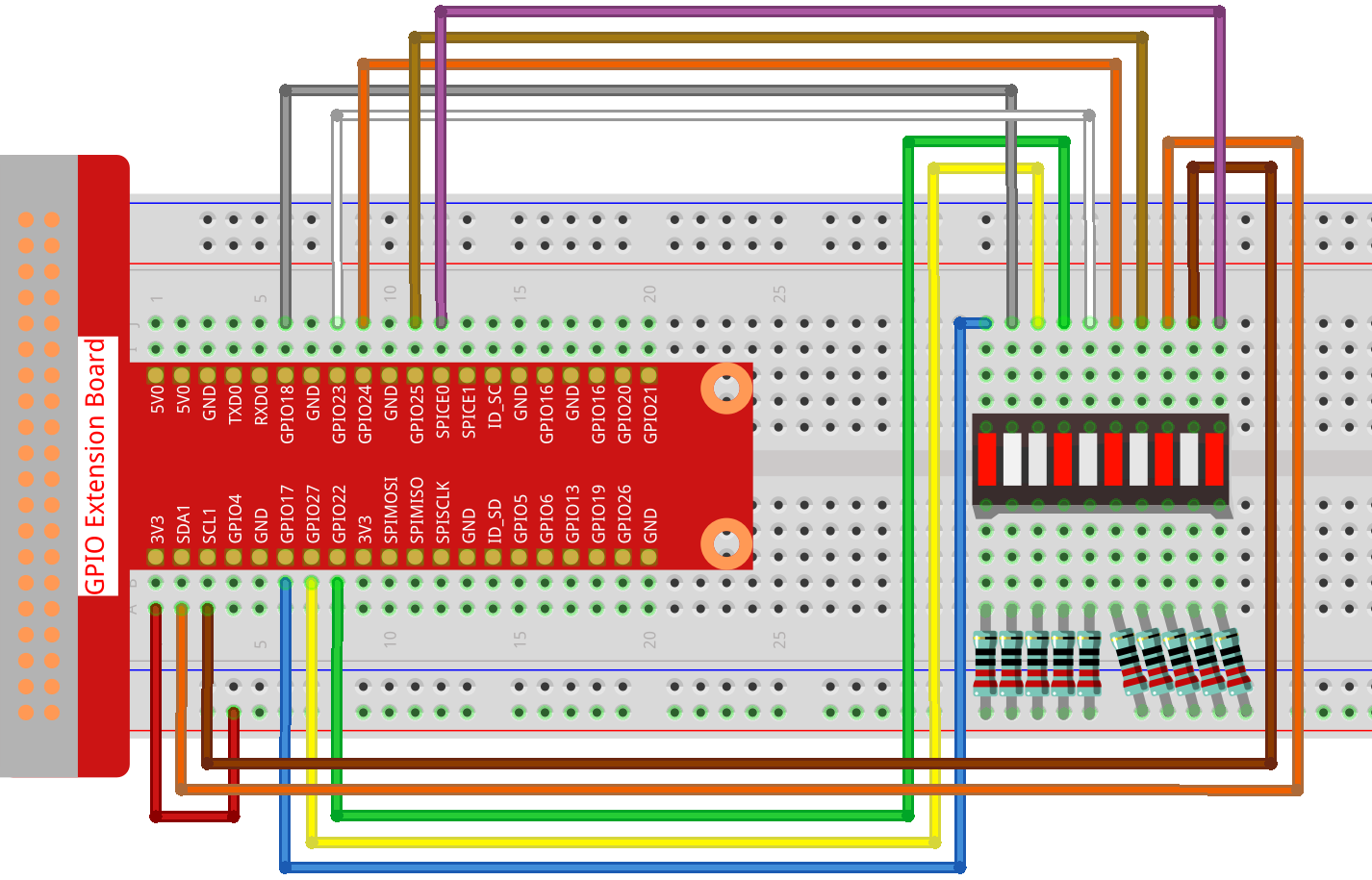

Schritt 1: Bauen Sie die Schaltung auf.

Schritt 2: Gehen Sie zum Ordner des Codes.

cd ~/davinci-kit-for-raspberry-pi/c/1.1.3/

Schritt 3: Kompilieren Sie den Code.

gcc 1.1.3_LedBarGraph.c -lwiringPi

Schritt 4: Führen Sie die ausführbare Datei aus.

sudo ./a.out

Nachdem die Kode ausgeführt wurde, werden die LEDs in der LED-Leiste regelmäßig ein- und ausgeschaltet.

Code

#include <wiringPi.h>
#include <stdio.h>

int pins[10] = {0,1,2,3,4,5,6,8,9,10};
void oddLedBarGraph(void){
    for(int i=0;i<5;i++){
        int j=i*2;
        digitalWrite(pins[j],HIGH);
        delay(300);
        digitalWrite(pins[j],LOW);
    }
}
void evenLedBarGraph(void){
    for(int i=0;i<5;i++){
        int j=i*2+1;
        digitalWrite(pins[j],HIGH);
        delay(300);
        digitalWrite(pins[j],LOW);
    }
}
void allLedBarGraph(void){
    for(int i=0;i<10;i++){
        digitalWrite(pins[i],HIGH);
        delay(300);
        digitalWrite(pins[i],LOW);
    }
}
int main(void)
{
    if(wiringPiSetup() == -1){ //when initialize wiring failed,print message to screen
        printf("setup wiringPi failed !");
        return 1;
    }
    for(int i=0;i<10;i++){       //make led pins' mode is output
        pinMode(pins[i], OUTPUT);
        digitalWrite(pins[i],LOW);
    }
    while(1){
        oddLedBarGraph();
        delay(300);
        evenLedBarGraph();
        delay(300);
        allLedBarGraph();
        delay(300);
    }
    return 0;
}

Code Erklärung

int pins[10] = {0,1,2,3,4,5,6,8,9,10};

Erstellen Sie ein Array und weisen Sie es der Pin-Nummer zu, die dem LED-Balkendiagramm (0,1,2,3,4,5,6,8,9,10) entspricht. Das Array wird zur Steuerung der LED verwendet.

void oddLedBarGraph(void){
    for(int i=0;i<5;i++){
        int j=i*2;
        digitalWrite(pins[j],HIGH);
        delay(300);
        digitalWrite(pins[j],LOW);
    }
}

Lassen Sie die LED an der ungeraden Stelle des LED-Balkendiagramms der Reihe nach leuchten.

void evenLedBarGraph(void){
    for(int i=0;i<5;i++){
        int j=i*2+1;
        digitalWrite(pins[j],HIGH);
        delay(300);
        digitalWrite(pins[j],LOW);
    }
}

Schalten Sie die LED auf der geraden Ziffer des LED-Balkendiagramms der Reihe nach ein.

void allLedBarGraph(void){
    for(int i=0;i<10;i++){
        digitalWrite(pins[i],HIGH);
        delay(300);
        digitalWrite(pins[i],LOW);
    }
}

Lassen Sie die LED auf dem LED-Balkendiagramm nacheinander leuchten.
