1.1.1 Blinkende LED

Einführung

In dieser Lektion lernen wir, wie man durch Programmierung eine blinkende LED erzeugt. Durch Ihre Einstellungen kann Ihre LED eine Reihe interessanter Phänomene erzeugen. Jetzt mach es.

Komponenten

../_images/blinking_led_list1.png

Bemerkung

Um reibungslos fortzufahren, müssen Sie Ihren eigenen Raspberry Pi, TF-Karte und Raspberry Pi-Strom mitbringen.

Prinzip

Steckbrett

Ein Steckbrett ist eine Konstruktionsbasis für das Prototyping von Elektronik. Es wird verwendet, um Schaltungen schnell aufzubauen und zu testen, bevor ein Schaltungsentwurf abgeschlossen wird. Und es hat viele Löcher, in die oben erwähnte Komponenten wie ICs und Widerstände sowie Jumperdrähte eingesetzt werden können. Mit dem Steckbrett können Sie Komponenten einfach anschließen und entfernen.

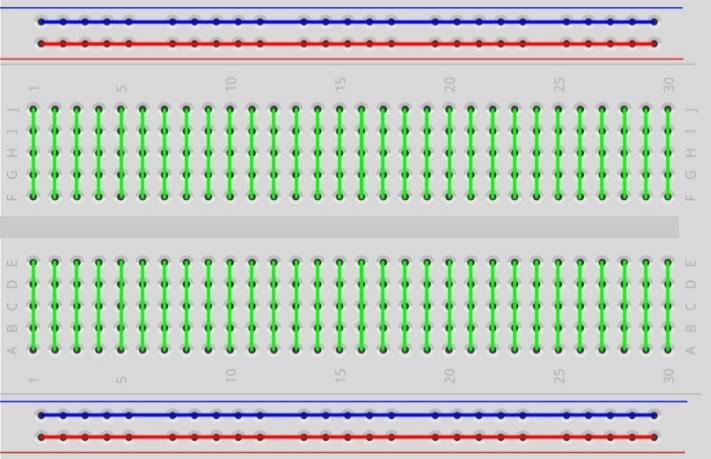

Das Bild zeigt die interne Struktur eines Voll+ Steckbretts. Obwohl diese Löcher auf dem Steckbrett unabhängig voneinander zu sein scheinen, sind sie tatsächlich intern über Metallstreifen miteinander verbunden.

../_images/image411.png

LED

LED ist eine Art Diode. Die LED leuchtet nur, wenn der lange Stift der LED mit der positiven Elektrode und der kurze Stift mit der negativen Elektrode verbunden ist.

image42image43

Die LED kann nicht direkt an die Stromversorgung angeschlossen werden, die Komponente kann daruas beschädigt werden. Ein Widerstand mit 160 Ω oder mehr (Arbeit in 5V) muss in der LED-Schaltung in Reihe geschaltet werden.

Widerstand

Der Widerstand ist ein elektronisches Element, das den Zweigstrom begrenzen kann. Ein fester Widerstand ist ein Tpy von Widerstand, dessen Widerstand nicht geändert werden kann, während der eines Potentiometers oder eines variablen Widerstands eingestellt werden kann.

In diesem Kit wird ein fester Widerstand angewendet. In der Schaltung ist es wichtig, die angeschlossenen Komponenten zu schützen. Die folgenden Bilder zeigen ein reales Objekt, einen 220Ω-Widerstand und zwei allgemein verwendete Schaltungssymbole des Widerstands. Ω ist die Widerstandseinheit und die größeren Einheiten umfassen KΩ, MΩ usw. Ihre Beziehung kann wie folgt gezeigt werden: 1 MΩ = 1000 KΩ, 1 KΩ = 1000 Ω. Normalerweise ist der Widerstandswert darauf markiert. Wenn Sie diese Symbole in einer Schaltung sehen, bedeutet, es gibt ein Widerstand.

../_images/image441.png

image45image46

Wenn wir einen Widerstand verwenden, müssen wir zuerst seinen Widerstand kennen. Hier sind zwei Methoden: Sie können die Bänder am Widerstand beobachten oder den Widerstand mit einem Multimeter messen. Es wird empfohlen, die erste Methode zu verwenden, da diese bequemer und schneller ist. Verwenden Sie ein Multimeter, um den Wert zu messen.

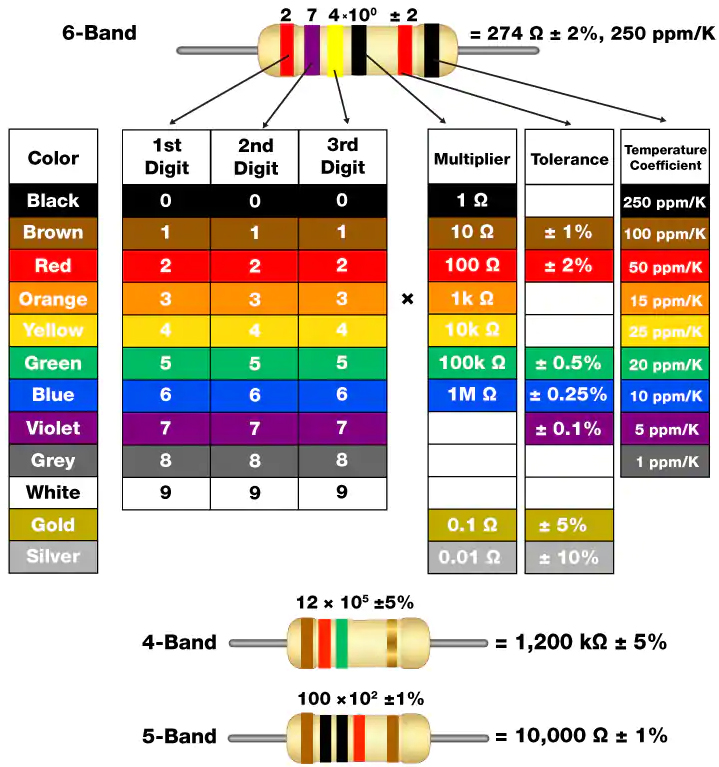

Wie auf der Karte gezeigt, steht jede Farbe für eine Nummer.

../_images/image471.jpeg

Schematische Darstellung

In diesem Experiment schließen Sie einen 220 Ω-Widerstand an die Anode (den langen Pin der LED) und dann den Widerstand an 3,3 V an und verbinden Sie die Kathode (den kurzen Pin) der LED mit GPIO17 von Raspberry Pi. Da um eine LED einzuschalten, muss der GPIO17-Niveau niedrig (0V) sein. Wir können dieses Phänomen durch Programmierung erhalten.

Bemerkung

Pin11 bezieht sich von links nach rechts auf den 11. Pin des Raspberry Pi. Die entsprechenden wiringPi und BCM-Pin-Nummern sind in der folgenden Tabelle aufgeführt.

In den C-Sprachinhalten machen wir GPIO0 sz bis 0 in der wiringPi. U Unter den Python-Sprachinhalten, BCM 17 ist 17 in der BCM-Spalte der folgenden Tabelle. Gleichzeitig sind sie gleich mit dem 11. Pin des Raspberry Pi, Pin 11.

T-Karte Name

physisch

wiringPi

BCM

GPIO17

Pin 11

0

17
../_images/image481.png

Experimentelle Verfahren

Schritt 1: Bauen Sie die Schaltung auf.

../_images/image491.png

Schritt 2: Gehen Sie zum Ordner des Codes.

  1. Wenn Sie einen Bildschirm verwenden, sind die folgenden Schritte empfohlen.

Gehen Sie zu ~/ und suchen Sie den Ordner davinci-kit-for-raspberry-pi .

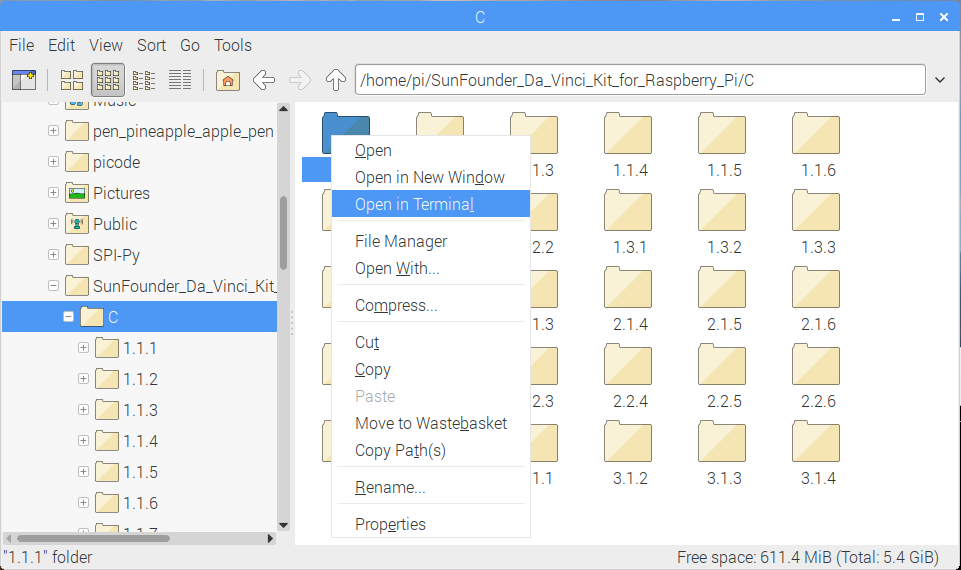

Suchen Sie C im Ordner, klicken Sie mit der rechten Maustaste darauf und wählen Open in Terminal.

../_images/image501.png

Dann öffnet sich ein Fenster wie unten gezeigt. Nun haben Sie den Pfad des Codes 1.1.1_BlinkingLed.c eingegeben.

../_images/image511.png

In den folgenden Lektionen verwenden wir den Befehl, um die Codedatei einzugeben, anstatt mit der rechten Maustaste zu klicken. Aber Sie können die Methode wählen, die Sie bevorzugen.

  1. Wenn Sie sich beim Raspberry Pi aus der Ferne anmelden, wechseln Sie mit cd das Verzeichnis:

cd ~/davinci-kit-for-raspberry-pi/c/1.1.1/

Bemerkung

Ändern Sie das Verzeichnis in den Codepfad in diesem Experiment durch cd.

In jedem Fall befinden Sie sich jetzt im Ordner C. Die weiteren Verfahren, die auf diesen beiden Methoden basieren, sind gleich. Lass uns weitermachen.

Schritt 3: Kompilieren Sie die Kode

gcc 1.1.1_BlinkingLed.c -o BlinkingLed -lwiringPi

Bemerkung

note: gcc ist die gcc ist die GNU Compilersammlung.. Hier funktioniert es wie das Kompilieren der C-Sprachdatei 1_BlinkingLed.c und das Ausgeben einer ausführbaren Datei.

Im Befehl bedeutet -o die Ausgabe (das Zeichen unmittelbar nach -o ist die Dateinamenausgabe nach der Kompilierung, und eine ausführbare Datei namens BlinkingLed wird hier generiert) , -lwiringPi ist das Laden der Bibliothek wiringPi ( l ist die Abkürzung der Bibliothek).

Schritt 4: Führen Sie die Ausgabe der ausführbaren Datei im vorherigen Schritt aus.

sudo ./BlinkingLed

Bemerkung

Um das GPIO zu steuern, müssen Sie das Programm mit dem Befehl sudo (Superuser do) ausführen. Der Befehl ./ gibt das aktuelle Verzeichnis an. Der gesamte Befehl ist für die Ausführung der BlinkingLed im aktuellen Verzeichnis.

../_images/image521.png

Nachdem der Kode ausgeführt wurde, blinkt die LED.

Bemerkung

Wenn es nach dem Ausführen nicht funktioniert oder eine Fehlermeldung angezeigt wird wiringPi.h: No such file or directory, please refer to C-Code funktioniert nicht? .

Wenn Sie die Kodedatei 1.1.1_BlinkingLed.c bearbeiten möchten, drücken Sie Ctrl + C , um die Ausführung des Kodes zu beenden. Geben Sie dann den folgenden Befehl ein und öffnen es:

nano 1.1.1_BlinkingLed.c

Bemerkung

nano ist ein Texteditor. Der Befehl wird verwendet, um die Kodedatei 1.1.1_BlinkingLed.c mit diesem Tool zu öffnen.

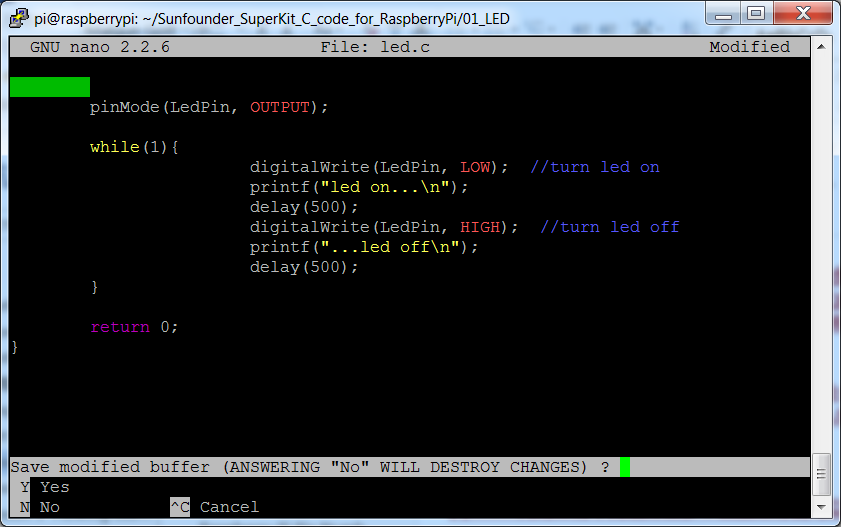

Drücken Sie Ctrl+X für Ausfahrt Wenn Sie die Kode geändert haben, werden Sie gefragt, ob Sie die Änderungen speichern möchten oder nicht. Geben Sie Y (speichern) oder N (nicht speichern) ein. Drücken Sie dann die Enter , um den Vorgang zu beenden. Wiederholen Sie Schritt 3 und Schritt 4 , um den Effekt nach dem Ändern zu sehen.

../_images/image531.png

Code

Der Programmkode wird wie folgt angezeigt:

#include <wiringPi.h>
#include <stdio.h>
#define LedPin      0
int main(void)
{
   // When initialize wiring failed, print message to screen
   if(wiringPiSetup() == -1){
      printf("setup wiringPi failed !");
      return 1;
   }
   pinMode(LedPin, OUTPUT);// Set LedPin as output to write value to it.
   while(1){
      // LED on
      digitalWrite(LedPin, LOW);
      printf("...LED on\n");
      delay(500);
      // LED off
      digitalWrite(LedPin, HIGH);
      printf("LED off...\n");
      delay(500);
   }
   return 0;
}

Code Erklärung

include <wiringPi.h>

Die Hardware-Laufwerksbibliothek wurde für die C-Sprache von Raspberry Pi entwickelt. Das Hinzufügen dieser Bibliothek fördert die Initialisierung der Hardware und die Ausgabe von I/O ports, PWM usw.

#include <stdio.h>

Standard I/O Bibliothek. Die Pintf-Funktion zum Drucken der auf dem Bildschirm angezeigten Daten wird von dieser Bibliothek realisiert. Es gibt viele andere Leistungsfunktionen, die Sie erkunden können.

#define LedPin 0

Pin GPIO17 der T_Erweiterungskarte entspricht dem GPIO0 in WiringPi. Weisen Sie Ledpin GPIO0 zu, was GPIO0 im zukünftigen Kode darstellt.

if(wiringPiSetup() == -1){
    printf("setup wiringPi failed !");
    return 1;

Dadurch wird wiringPi initialisiert und geht davon aus, dass das aufrufende Programm das wiringPi Nummerierungsschema verwendet.

Diese Funktion muss mit Root-Rechten aufgerufen werden. Wenn die Initialisierung der Verkabelung fehlgeschlagen ist, drucken Sie die Nachricht auf dem Bildschirm. Die Funktion return wird verwendet, um aus der aktuellen Funktion herauszuspringen. Wenn Sie die Funktion Rückgabe in main() verwenden, wird das Programm beendet.

pinMode(LedPin, OUTPUT);

Stellen Sie LedPin als Ausgabe ein, um einen Wert darauf zu schreiben.

digitalWrite(LedPin, LOW);

Stellen Sie GPIO0 auf 0V (niedriger Niveau) ein. Da die Kathode der LED mit GPIO0 verbunden ist, leuchtet die LED auf, wenn GPIO0 niedrig eingestellt ist. Im Gegenteil, stellen Sie GPIO0 als High-Level ein. digitalWrite(LedPin, HIGH): Die LED erlischt.

printf("...LED off\n");

Die printf-Funktion ist eine Standardbibliotheksfunktion und ihr Funktionsprototyp befindet sich in der Header-Datei stdio.h. Die allgemeine Form des Aufrufs lautet: printf("Format Control String“, Spalten der Ausgabetabelle) . Die Formatsteuerzeichenfolge wird verwendet, um das Ausgabeformat anzugeben, das in Formatzeichenfolge und Nichtformatzeichenfolge unterteilt ist. Die Formatzeichenfolge beginnt mit %, gefolgt von Formatzeichen, z. B. %d für die Ausgabe von Dezimalzahlen. Unformatierte Zeichenfolgen werden als Prototypen gedruckt. Hier wird eine nicht formatierte Zeichenfolge verwendet, gefolgt von n, einem Zeilenumbruchzeichen, das den automatischen Zeilenumbruch nach dem Drucken einer Zeichenfolge darstellt.

delay(500);

Die delay(500) hält den aktuellen HIGH- oder LOW-Status für 500 ms.

Dies ist eine Funktion, die das Programm für einen bestimmten Zeitraum anhält. Und die Geschwindigkeit des Programms wird von unserer Hardware bestimmt. Hier schalten wir die LED ein oder aus. Wenn es keine Verzögerungsfunktion gibt, führt das Programm das gesamte Programm sehr schnell und kontinuierlich aus. Wir brauchen also die Verzögerungsfunktion, um das Programm schreiben und debuggen zu können.

return 0;

Normalerweise wird es hinter der Hauptfunktion platziert, was anzeigt, dass die Funktion bei erfolgreicher Ausführung 0 zurückgibt.
