1.2.2 Passiver Summer

Einführung

In dieser Lektion lernen wir, wie man einen passiven Summer dazu bringt, Musik zu spielen.

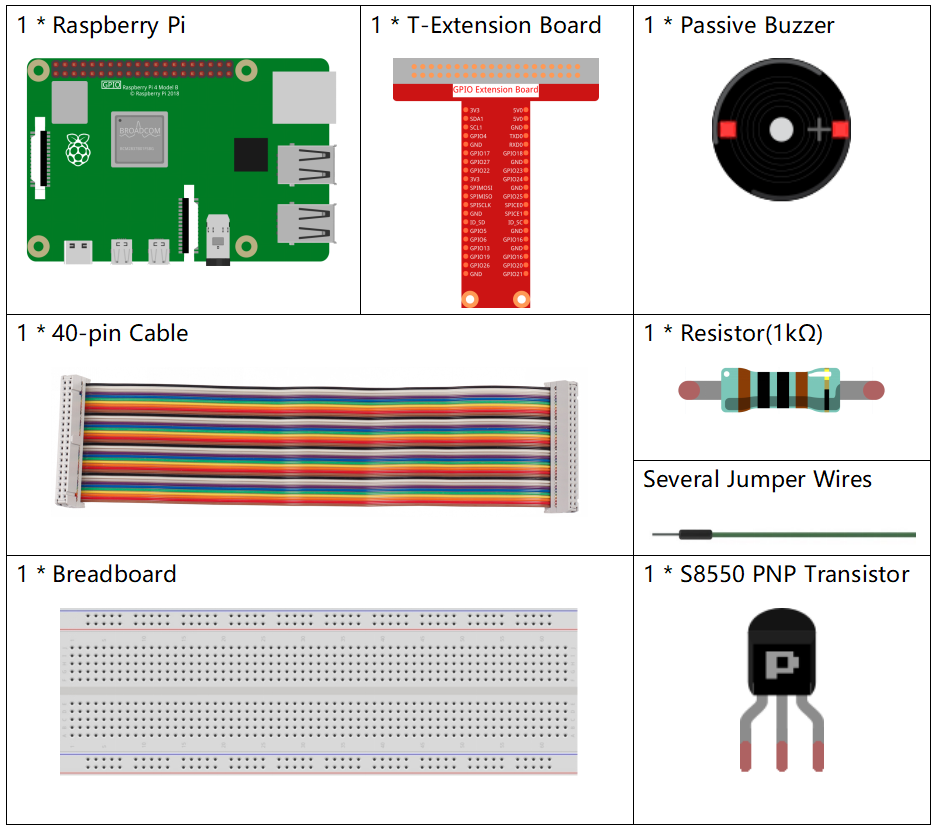

Komponenten

../_images/list_1.2.21.png

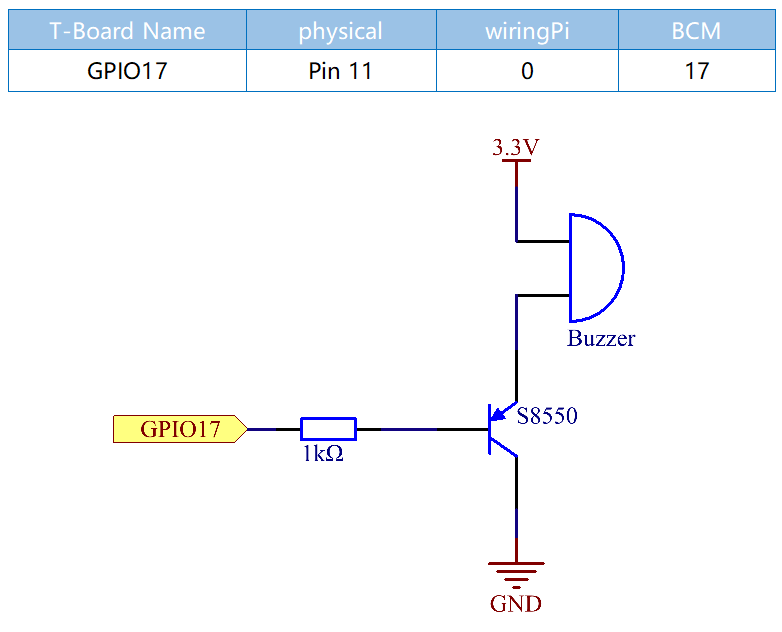

Schematische Darstellung

In diesem Experiment werden ein passiver Summer, ein PNP-Transistor und ein 1k-Widerstand zwischen der Basis des Transistors und GPIO verwendet, um den Transistor zu schützen.

Wenn GPIO17 unterschiedliche Frequenzen erhält, gibt der passive Summer unterschiedliche Töne aus. Auf diese Weise spielt der Summer Musik.

../_images/image3331.png

Experimentelle Verfahren

Schritt 1: Bauen Sie die Schaltung auf.

../_images/image1061.png

Schritt 2: Verzeichnis wechseln.

cd ~/davinci-kit-for-raspberry-pi/c/1.2.2/

Schritt 3: Kompilieren.

gcc 1.2.2_PassiveBuzzer.c -lwiringPi

Schritt 4: Ausführen.

sudo ./a.out

Die Kode läuft, der Summer spielt ein Musikstück.

Code

#include <wiringPi.h>
#include <softTone.h>
#include <stdio.h>

#define BuzPin    0

#define  CL1  131
#define  CL2  147
#define  CL3  165
#define  CL4  175
#define  CL5  196
#define  CL6  221
#define  CL7  248

#define  CM1  262
#define  CM2  294
#define  CM3  330
#define  CM4  350
#define  CM5  393
#define  CM6  441
#define  CM7  495

#define  CH1  525
#define  CH2  589
#define  CH3  661
#define  CH4  700
#define  CH5  786
#define  CH6  882
#define  CH7  990

int song_1[] = {CM3,CM5,CM6,CM3,CM2,CM3,CM5,CM6,CH1,CM6,CM5,CM1,CM3,CM2,
                CM2,CM3,CM5,CM2,CM3,CM3,CL6,CL6,CL6,CM1,CM2,CM3,CM2,CL7,
                CL6,CM1,CL5};

int beat_1[] = {1,1,3,1,1,3,1,1,1,1,1,1,1,1,3,1,1,3,1,1,1,1,1,1,1,2,1,1,
                1,1,1,1,1,1,3};


int song_2[] = {CM1,CM1,CM1,CL5,CM3,CM3,CM3,CM1,CM1,CM3,CM5,CM5,CM4,CM3,CM2,
                CM2,CM3,CM4,CM4,CM3,CM2,CM3,CM1,CM1,CM3,CM2,CL5,CL7,CM2,CM1
                };

int beat_2[] = {1,1,1,3,1,1,1,3,1,1,1,1,1,1,3,1,1,1,2,1,1,1,3,1,1,1,3,3,2,3};

int main(void)
{
    int i, j;
    if(wiringPiSetup() == -1){ //when initialize wiring failed,print message to screen
        printf("setup wiringPi failed !");
        return 1;
    }

    if(softToneCreate(BuzPin) == -1){
        printf("setup softTone failed !");
        return 1;
    }

    while(1){
        printf("music is being played...\n");
        delay(100);
        for(i=0;i<sizeof(song_1)/4;i++){
            softToneWrite(BuzPin, song_1[i]);
            delay(beat_1[i] * 500);
        }

        for(i=0;i<sizeof(song_2)/4;i++){
            softToneWrite(BuzPin, song_2[i]);
            delay(beat_2[i] * 500);
        }
    }

    return 0;
}

Code Erklärung

#define  CL1  131
#define  CL2  147
#define  CL3  165
#define  CL4  175
#define  CL5  196
#define  CL6  221
#define  CL7  248

#define  CM1  262
#define  CM2  294

Diese Frequenzen jeder Note sind wie gezeigt. CL bezieht sich auf tiefe Note, CM mittlere Note, CH hohe Note, 1-7 entsprechen den Noten C, D, E, F, G, A, B.

int song_1[] = {CM3,CM5,CM6,CM3,CM2,CM3,CM5,CM6,CH1,CM6,CM5,CM1,CM3,CM2,
                CM2,CM3,CM5,CM2,CM3,CM3,CL6,CL6,CL6,CM1,CM2,CM3,CM2,CL7,
                CL6,CM1,CL5};
int beat_1[] = {1,1,3,1,1,3,1,1,1,1,1,1,1,1,3,1,1,3,1,1,1,1,1,1,1,2,1,1,
                1,1,1,1,1,1,3};

Das Array song_1[] speichert eine Musikpartitur eines Gelieds, in der sich beat_1[] auf der Schlage jeder Note im Gelied bezieht (0,5 S für jeder Schlage).

if(softToneCreate(BuzPin) == -1){
        printf("setup softTone failed !");
        return 1;

Dadurch wird ein softwaregesteuerter Ton Pin erstellt. Sie können einen beliebigen GPIO-Pin verwenden. Die Pin-Nummerierung entspricht der von Ihnen verwendeten Funktion wiringPiSetup() . Der Rückgabewert ist 0 für Erfolg. Alles andere und Sie sollten die globale Fehlerbehebung überprüfen, um festzustellen, was schief gelaufen ist.

for(i=0;i<sizeof(song_1)/4;i++){
    softToneWrite(BuzPin, song_1[i]);
    delay(beat_1[i] * 500);
}

Verwenden Sie eine for-Anweisung, um song_1 abzuspielen.

In der Urteilsbedingung wird i<sizeof(song_1)/4 , „devide by 4“ verwendet, da das Array song_1[] ein Array des Datentyps ganzer Nummer ist und jedes Element vier Bytes in Anspruch nimmt.

Die Anzahl der Elemente in song_1 (die Anzahl der Noten) wird erhalten, indem sizeof(song_4) um 4 geteilt wird.

Damit jede Note für beat * 500ms gespielt werden kann, wird die delay(beat_1[i]*500) aufgerufen.

Der Prototyp von softToneWrite(BuzPin, song_1[i]) :

void softToneWrite (int pin, int freq);

Dadurch wird der Tonfrequenzwert am angegebenen Pin aktualisiert. Der Ton hört erst auf zu spielen, wenn Sie die Frequenz auf 0 eingestellen.
