11. Objektverfolgung mit Pan-Tilt-Kamera

1. Überblick

In diesem Kapitel erweitern wir die MediaPipe-Objekterkennung, um ein einfaches Objektverfolgungssystem mit einer Pan-Tilt-Servoplattform zu erstellen.

Das System erkennt ein bestimmtes Zielobjekt (zum Beispiel eine „banana“) und passt automatisch zwei Servomotoren an, um das Objekt im Kamerabild zentriert zu halten.

Dieses Projekt kombiniert:

Echtzeit-Objekterkennung
Servomotorsteuerung
Proportionale Tracking-Logik
Visuelle Feedback-Overlays

Es zeigt, wie Computer Vision direkt physische Hardware in Echtzeit steuern kann.

2. Funktionsweise

Das Tracking-System arbeitet nach folgenden Schritten:

Initialisieren der Pan- und Tilt-Servos in der Mittelposition.
Konfigurieren der Raspberry-Pi-Kamera für Videostreaming.
Laden des EfficientDet-Lite0-Modells für die Objekterkennung.
Erkennen von Objekten in jedem Frame mit MediaPipe Tasks.
Identifizieren des Zielobjekts (z. B. „banana“).
Berechnen der Objektverschiebung relativ zur Bildmitte.
Anpassen der Servo-Winkel mit proportionaler Regelung.
Anzeigen von Tracking-Hilfslinien und Statusinformationen auf dem Bildschirm.

Dieses Beispiel zeigt, wie visuelles Feedback zur dynamischen Steuerung von Hardwarebewegungen genutzt werden kann.

3. Code ausführen

Wichtig

Stellen Sie vor dem Start sicher, dass:

das Pan-Tilt-Modul montiert ist
Sie Zugriff auf den Raspberry-Pi-Desktop haben
das Codepaket installiert ist
das Fusion HAT+ installiert und konfiguriert ist
OpenCV installiert ist

Detaillierte Anweisungen finden Sie unter 0. OpenCV einrichten.

Öffnen Sie das Terminal und geben Sie den folgenden Befehl ein:
```
sudo python3 ~/ai-lab-kit/mediapipe/mp_track_object.py
```

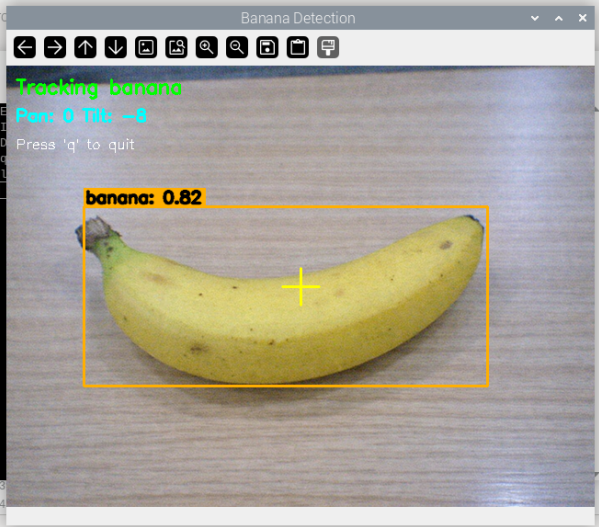

Nach dem Start des Programms öffnet sich das Kamerafenster und beginnt mit der Echtzeit-Objekterkennung.
Your browser does not support the video tag.
Das System sucht nach dem angegebenen Zielobjekt (Standard: banana). Ein gelbes Fadenkreuz wird in der Bildschirmmitte als Referenzpunkt angezeigt.

Wenn das Zielobjekt im Bild erscheint:
- MediaPipe erkennt das Objekt mit dem EfficientDet-Lite0-Modell.
- Das Zentrum der erkannten Bounding-Box wird berechnet.
- Befindet sich das Objekt außerhalb der zentralen Deadzone, bewegen sich die Pan- und Tilt-Servos schrittweise.
- Die Kamera dreht sich physisch, um das Objekt nahe der Bildmitte zu halten.
- Eine grüne Tracking-Box wird um das Objekt gezeichnet.
- Auf dem Bildschirm werden folgende Informationen angezeigt:
  - Tracking banana (Status)
  - Aktuelle Servo-Winkel (Pan / Tilt)
Wenn das Objekt nicht erkannt wird:
- Die Servos bewegen sich nicht weiter.
- Der Statustext wechselt zu No banana found (rot angezeigt).
Die Tracking-Logik verwendet eine einfache 4-Richtungs-Deadzone-Steuerung: Die Servos bewegen sich nur, wenn sich das Objekt ausreichend weit von der Mitte entfernt befindet, wodurch Zittern vermieden wird.

Drücken Sie q, um das Programm zu beenden.

Beim Beenden:
- Beide Servos kehren in die Mittelposition zurück.
- Die Kamera stoppt.
- Das Anzeigefenster wird geschlossen.
- Eine Meldung wird ausgegeben: Tracking stopped. Servos centered.

4. Vollständiger Code

#!/usr/bin/env python3

import cv2
import time
from fusion_hat.servo import Servo
from picamera2 import Picamera2
from pathlib import Path

# MediaPipe imports
import mediapipe as mp
from mediapipe.tasks import python
from mediapipe.tasks.python import vision

# -------------------- Configuration --------------------
TARGET = "banana"      # Object to track
W, H = 640, 480           # Camera resolution
CX, CY = W // 2, H // 2   # Center coordinates
SCORE_THRESHOLD = 0.3     # Detection confidence threshold
DEADZONE = 50             # Pixels from center before moving

print(f"Tracking: {TARGET}")

# -------------------- Servo Initialization --------------------
pan = Servo(2)    # Channel 2 for pan (horizontal)
tilt = Servo(3)   # Channel 3 for tilt (vertical)
pan.angle(0)      # Center position
tilt.angle(0)     # Center position
time.sleep(1)     # Allow servos to reach position

# -------------------- Camera Initialization --------------------
cam = Picamera2()
cam.configure(cam.create_preview_configuration(
    main={"size": (W, H), "format": "XRGB8888"}
))
cam.start()
time.sleep(2)     # Allow camera to stabilize

# -------------------- MediaPipe Detector Setup --------------------
model_path = str(Path(__file__).parent / "efficientdet_lite0.tflite")

options = vision.ObjectDetectorOptions(
    base_options=python.BaseOptions(model_asset_path=model_path),
    score_threshold=SCORE_THRESHOLD,
    running_mode=vision.RunningMode.VIDEO
)

detector = vision.ObjectDetector.create_from_options(options)

print("Ready. Press 'q' to quit")

# -------------------- Tracking Logic --------------------
def simple_track(x, y):
    """Basic 4-direction tracking with deadzone"""
    if x is None:
        return 0, 0

    pan_move = 0
    tilt_move = 0

    # Left/right movement decision
    if x < CX - DEADZONE:
        pan_move = 1          # Move right
    elif x > CX + DEADZONE:
        pan_move = -1         # Move left

    # Up/down movement decision
    if y < CY - DEADZONE:
        tilt_move = -1        # Move down
    elif y > CY + DEADZONE:
        tilt_move = 1         # Move up

    return pan_move, tilt_move

# -------------------- Main Tracking Loop --------------------
pan_pos = 0   # Current pan angle (-90° to +90°)
tilt_pos = 0  # Current tilt angle (-45° to +45°)

try:
    while True:
        # Capture frame from camera
        frame = cam.capture_array()
        frame = cv2.cvtColor(frame, cv2.COLOR_BGRA2BGR)

        # Convert to RGB for MediaPipe
        rgb = cv2.cvtColor(frame, cv2.COLOR_BGR2RGB)
        mp_image = mp.Image(image_format=mp.ImageFormat.SRGB, data=rgb)

        # Detect objects in frame
        detections = detector.detect_for_video(mp_image, int(time.time() * 1000))

        # Search for target object
        obj_x = obj_y = None
        for detection in detections.detections:
            for category in detection.categories:
                # Case-insensitive search for target
                if TARGET.lower() in str(category.category_name).lower():
                    bbox = detection.bounding_box
                    # Calculate object center
                    obj_x = bbox.origin_x + bbox.width // 2
                    obj_y = bbox.origin_y + bbox.height // 2
                    break

        # Process tracking if object found
        if obj_x is not None:
            pan_move, tilt_move = simple_track(obj_x, obj_y)
            pan_pos += pan_move
            tilt_pos += tilt_move

            # Limit servo angles to safe ranges
            pan_pos = max(-90, min(90, pan_pos))
            tilt_pos = max(-45, min(45, tilt_pos))

            # Send commands to servos
            pan.angle(pan_pos)
            tilt.angle(tilt_pos)

            # Draw tracking box around object
            cv2.rectangle(frame,
                         (obj_x - 30, obj_y - 30),
                         (obj_x + 30, obj_y + 30),
                         (0, 255, 0), 2)
            status = f"Tracking {TARGET}"
            color = (0, 255, 0)  # Green for tracking
        else:
            status = f"No {TARGET} found"
            color = (0, 0, 255)  # Red for not found

        # Draw center crosshair for reference
        cv2.line(frame, (CX - 20, CY), (CX + 20, CY), (0, 255, 255), 2)
        cv2.line(frame, (CX, CY - 20), (CX, CY + 20), (0, 255, 255), 2)

        # Display status information
        cv2.putText(frame, status, (10, 30),
                   cv2.FONT_HERSHEY_SIMPLEX, 0.7, color, 2)
        cv2.putText(frame, f"Pan: {pan_pos:.0f} Tilt: {tilt_pos:.0f}",
                   (10, 60), cv2.FONT_HERSHEY_SIMPLEX, 0.6, (255, 255, 0), 2)
        cv2.putText(frame, "Press 'q' to quit", (10, 90),
                   cv2.FONT_HERSHEY_SIMPLEX, 0.5, (255, 255, 255), 1)

        # Show video window
        cv2.imshow(f"Track: {TARGET}", frame)

        # Exit on 'q' key press
        if cv2.waitKey(1) & 0xFF == ord('q'):
            break

finally:
    # -------------------- Cleanup --------------------
    pan.angle(0)      # Return to center
    tilt.angle(0)     # Return to center
    time.sleep(0.5)   # Allow movement
    cam.stop()        # Stop camera
    cv2.destroyAllWindows()  # Close display
    print("Tracking stopped. Servos centered.")

5. Code-Erklärung

Konfigurationsabschnitt

TARGET = "banana"
W, H = 640, 480
CX, CY = W // 2, H // 2
SCORE_THRESHOLD = 0.3
DEADZONE = 50

TARGET: Objektkategorie, die verfolgt werden soll (muss in den COCO-Datensatzklassen enthalten sein);
W, H: Kameraauflösung – ausgewogen zwischen Geschwindigkeit und Detailgrad;
CX, CY: Koordinaten der Bildmitte als Referenz für das Tracking;
SCORE_THRESHOLD: Minimale Konfidenz für eine gültige Erkennung;
DEADZONE: Abstand vom Zentrum, bevor sich die Servos bewegen (reduziert Zittern).

Servo-Initialisierung

from fusion_hat.servo import Servo
pan = Servo(2)
tilt = Servo(3)
pan.angle(0)
tilt.angle(0)

Servo(2) und Servo(3) entsprechen den Kanälen auf dem Fusion HAT;
.angle(0) setzt die Servos auf die Mittelposition (0°);
time.sleep(1) stellt sicher, dass die Servos ihre Position erreichen, bevor das Programm fortfährt.

Kameraeinrichtung

cam = Picamera2()
cam.configure(cam.create_preview_configuration(
    main={"size": (W, H), "format": "XRGB8888"}
))

Verwendet die Picamera2-Bibliothek für die moderne Kamera-API;
Das Format XRGB8888 stellt 8-Bit-Farbkanäle bereit;
time.sleep(2) ermöglicht es dem Kamerasensor, sich zu stabilisieren.

MediaPipe-Detektor

model_path = str(Path(__file__).parent / "efficientdet_lite0.tflite")
options = vision.ObjectDetectorOptions(
    base_options=python.BaseOptions(model_asset_path=model_path),
    score_threshold=SCORE_THRESHOLD,
    running_mode=vision.RunningMode.VIDEO
)

Lädt das EfficientDet-Lite0-Modell aus demselben Verzeichnis;
RunningMode.VIDEO ist für kontinuierliche Frame-Verarbeitung optimiert;
detect_for_video() benötigt für jedes Frame einen Zeitstempel.

Tracking-Funktion

def simple_track(x, y):
    if x < CX - DEADZONE:
        pan_move = 1      # Object left → move right
    elif x > CX + DEADZONE:
        pan_move = -1     # Object right → move left

    if y < CY - DEADZONE:
        tilt_move = -1    # Object up → move down
    elif y > CY + DEADZONE:
        tilt_move = 1     # Object down → move up

Einfache proportionale Steuerung (kein echtes PID-System);
Die Deadzone verhindert Servo-Zittern bei kleinen Bewegungen;
Gibt Bewegungswerte von -1, 0 oder 1 für jede Achse zurück.

Hauptschleifen-Verarbeitung

# Object detection
detections = detector.detect_for_video(mp_image, int(time.time() * 1000))

# Find target object
for detection in detections.detections:
    for category in detection.categories:
        if TARGET.lower() in str(category.category_name).lower():
            bbox = detection.bounding_box
            obj_x = bbox.origin_x + bbox.width // 2
            obj_y = bbox.origin_y + bbox.height // 2

Frame in das MediaPipe-Bildformat konvertieren;
Objekterkennung mit aktuellem Zeitstempel ausführen;
Die Erkennungsliste nach dem Zielobjekt durchsuchen (Groß-/Kleinschreibung ignoriert);
Die Mittelpunktkoordinaten des Objekts berechnen.

Servo-Steuerlogik

if obj_x is not None:
    pan_move, tilt_move = simple_track(obj_x, obj_y)
    pan_pos += pan_move
    tilt_pos += tilt_move

    # Enforce safe angle limits
    pan_pos = max(-90, min(90, pan_pos))
    tilt_pos = max(-45, min(45, tilt_pos))

    pan.angle(pan_pos)
    tilt.angle(tilt_pos)

Bewegungsbefehle von der Tracking-Funktion erhalten;
Positionswerte aktualisieren;
Positionen auf mechanische Grenzwerte begrenzen;
Neue Winkel an die Servos senden.

Visuelles Feedback

# Tracking box (green when tracking)
cv2.rectangle(frame, (obj_x-30, obj_y-30), (obj_x+30, obj_y+30), (0,255,0), 2)

# Center crosshair (yellow)
cv2.line(frame, (CX-20, CY), (CX+20, CY), (0,255,255), 2)
cv2.line(frame, (CX, CY-20), (CX, CY+20), (0,255,255), 2)

# Status text
cv2.putText(frame, status, (10,30), cv2.FONT_HERSHEY_SIMPLEX, 0.7, color, 2)

Grünes Rechteck: aktuell verfolgtes Objekt;
Gelbes Fadenkreuz: Referenzpunkt in der Bildmitte;
Status-Text: Tracking-Zustand und Servo-Winkel.

Aufräumroutine

finally:
    pan.angle(0)
    tilt.angle(0)
    time.sleep(0.5)
    cam.stop()
    cv2.destroyAllWindows()

Setzt die Servos zurück in die Mittelposition;
Stoppt die Kameraaufnahme;
Schließt alle OpenCV-Fenster;
Wird auch bei Fehlern ausgeführt (try...finally).

6. Konfigurationsoptionen

Zielobjekt ändern

# Track different objects
TARGET = "person"      # People tracking
TARGET = "cup"         # Cup/glass tracking
TARGET = "book"        # Book tracking
TARGET = "bottle"      # Bottle tracking

Tracking-Parameter anpassen

# Slower, smoother tracking
DEADZONE = 75          # Larger deadzone = less sensitive

# Faster, more responsive tracking
DEADZONE = 30          # Smaller deadzone = more sensitive
pan_move = 2           # Larger movement steps

Servo-Bewegungsbereich begrenzen

# Restrict movement range
pan_pos = max(-60, min(60, pan_pos))    # ±60° pan limit
tilt_pos = max(-30, min(30, tilt_pos))  # ±30° tilt limit

Leistungsoptimierung

# Lower resolution for speed
W, H = 320, 240       # Faster processing

# Higher threshold for reliability
SCORE_THRESHOLD = 0.5  # Fewer false positives

7. Leistungsaspekte

Leistungsfaktoren
Faktor	Einfluss auf die Leistung	Empfehlung
Kameraauflösung	Höher = langsamere Erkennung	640x480 bietet eine gute Balance
Erkennungsschwelle	Niedriger = mehr Erkennungen, aber mehr Fehlalarme	0.3–0.5 optimal
Deadzone-Größe	Größer = ruhiger, aber weniger reaktionsschnell	40–60 Pixel
Servo-Geschwindigkeit	Schneller = reaktionsschneller, kann aber überschwingen	Beschleunigungssteuerung in Betracht ziehen
Modellgröße	Lite0 am schnellsten, Lite2 am genauesten	Lite0 für Echtzeit-Tracking

Erwartete Leistung:

Raspberry Pi 4: 8–15 FPS bei 640x480
Erkennungsverzögerung: 100–200 ms
Servo-Reaktionszeit: 50–100 ms pro Grad
Gesamtsystemlatenz: 200–400 ms

8. Fehlerbehebung

Häufige Probleme und Lösungen
Problem	Mögliche Ursache	Lösung
Keine Objekterkennung	Objekt nicht in COCO-Klassen enthalten	Unterstützte Objektnamen verwenden
Ruckartige Servo-Bewegung	Deadzone zu klein	DEADZONE auf 60–80 erhöhen
Servo überschwingt	Bewegungsschritt zu groß	pan_move von 1 auf 0.5 ändern
Niedrige Bildrate	Auflösung zu hoch	Auf 320x240 reduzieren
Kamera funktioniert nicht	Kamera nicht aktiviert	`sudo raspi-config` ausführen
Servos bewegen sich nicht	Falsche Verkabelung oder Stromversorgung	Verbindungen und Stromversorgung prüfen
Objekt wird häufig verloren	Schwellenwert zu hoch	SCORE_THRESHOLD auf 0.2 reduzieren
Falsche Tracking-Richtung	Servoausrichtung vertauscht	Vorzeichen von pan_move tauschen

Debugging-Tipps:

Servos separat testen:

pan.angle(45)   # Should move right
time.sleep(1)
pan.angle(-45)  # Should move left

Objekterkennung überprüfen:

print(f"Found: {category.category_name} {c.score:.2f}")

Objektkoordinaten prüfen:

print(f"Object at: ({obj_x}, {obj_y}), Center: ({CX}, {CY})")

Bildrate überwachen:

import time
start = time.time()
# ... processing ...
fps = 1 / (time.time() - start)
print(f"FPS: {fps:.1f}")

9. Erweiterte Modifikationen

1. PID-Regelung implementieren

class PIDController:
    def __init__(self, kp=0.1, ki=0.01, kd=0.05):
        self.kp, self.ki, self.kd = kp, ki, kd
        self.prev_error = 0
        self.integral = 0

    def update(self, error, dt=1.0):
        self.integral += error * dt
        derivative = (error - self.prev_error) / dt
        output = self.kp*error + self.ki*self.integral + self.kd*derivative
        self.prev_error = error
        return output

2. Mehrfach-Objektverfolgung

# Track closest object
best_dist = float('inf')
best_obj = None
for detection in detections.detections:
    bbox = detection.bounding_box
    obj_x = bbox.origin_x + bbox.width // 2
    obj_y = bbox.origin_y + bbox.height // 2
    dist = ((obj_x - CX)**2 + (obj_y - CY)**2)**0.5
    if dist < best_dist:
        best_dist = dist
        best_obj = (obj_x, obj_y)

3. Geschwindigkeit proportional zur Entfernung

def adaptive_track(x, y):
    if x is None:
        return 0, 0

    # Calculate distance from center
    dx = x - CX
    dy = y - CY

    # Speed proportional to distance (with deadzone)
    pan_move = 0
    tilt_move = 0

    if abs(dx) > DEADZONE:
        pan_move = dx * 0.02  # 2% of distance per frame

    if abs(dy) > DEADZONE:
        tilt_move = dy * 0.02

    return pan_move, tilt_move

4. Objektgedächtnis (Trägheits-Tracking)

# Keep tracking briefly when object lost
OBJECT_TIMEOUT = 10  # frames
lost_counter = 0

if obj_x is not None:
    last_x, last_y = obj_x, obj_y
    lost_counter = 0
elif lost_counter < OBJECT_TIMEOUT:
    obj_x, obj_y = last_x, last_y  # Use last known position
    lost_counter += 1

10. Anwendungen und Erweiterungen

Bildungsanwendungen:

Prinzipien von Robotik und Automatisierung
Grundlagen der Computer Vision
Regelungssysteme (P vs. PID)
Echtzeit-Systemdesign

Praktische Anwendungen:

Automatisches Tracking für Sicherheitskameras
Kamerasteuerung für Videokonferenzen
Beobachtung von Wildtieren
Assistive Technologien zur Objektverfolgung

Erweiterungsprojekte:

Webschnittstelle: Fernsteuerung über den Browser
Voreinstellungen: Häufige Tracking-Positionen speichern/laden
Objektlernen: Training auf benutzerdefinierte Objekte
Multi-Kamera: Koordination mehrerer Tracking-Einheiten
Cloud-Integration: Tracking-Daten zur Analyse hochladen
Audio-Feedback: Tracking-Status ansagen
Gestensteuerung: Handgesten zur Steuerung des Trackings verwenden

11. Sicherheit und Best Practices

Mechanische Sicherheit:
- Alle beweglichen Teile sicher befestigen
- Kabelmanagement verwenden
- Quetschstellen vermeiden
- Angemessene Winkelbegrenzungen festlegen
Elektrische Sicherheit:
- Externe Stromversorgung für Servos verwenden
- Für ordnungsgemäße Erdung sorgen
- Überlastung der Stromversorgung vermeiden
- Leitungen mit geeignetem Querschnitt verwenden
Software-Sicherheit:
- Servos beim Beenden immer in Mittelposition zurücksetzen
- Not-Stopp-Mechanismus implementieren
- Fehler zur Fehlersuche protokollieren
- Eingaben und Grenzwerte validieren
Betriebssicherheit:
- Abstand zu beweglichen Mechanismen halten
- Überhitzung überwachen
- Regelmäßige Wartung durchführen
- Manuelle Übersteuerungsmöglichkeit vorsehen

12. Zusammenfassung

Dieses Kapitel demonstrierte ein vollständiges Objektverfolgungssystem mit:

MediaPipe Tasks für zuverlässige Objekterkennung
Pan-Tilt-Servos für physisches Tracking
Einfacher proportionaler Steuerung für die Bewegungslogik
OpenCV für visuelles Feedback und Anzeige

Das System bildet eine Grundlage für fortgeschrittene Tracking-Anwendungen und veranschaulicht zentrale Konzepte der Echtzeit-Computer-Vision, der Regelungstechnik und der eingebetteten Python-Programmierung.

Durch Anpassung des Zielobjekts, der Parameter und der Steuerlogik kann dieses System für verschiedenste Anwendungen eingesetzt werden – von Demonstrationen im Bildungsbereich bis hin zu praktischen Automatisierungslösungen.

Nächste Schritte:

PID-Regelung für sanfteres Tracking implementieren
Objektgedächtnis für temporäre Verdeckungen hinzufügen
Weboberfläche für Fernüberwachung erstellen
Integration in Heimautomationssysteme
Eigene Objekterkennungsmodelle trainieren
