3.1 Tastenwert auslesen

In den vorherigen Projekten haben wir die Ausgabefunktion verwendet. In diesem Kapitel verwenden wir die Eingabefunktion, um den Tastenwert auszulesen.

Benötigte Komponenten

Für dieses Projekt benötigen wir die folgenden Komponenten.

Es ist definitiv praktisch, ein ganzes Kit zu kaufen. Hier ist der Link:

Name

ARTIKEL IN DIESEM KIT

LINK

3 in 1 Starter Kit

380+

3 in 1 Starter Kit

Sie können diese auch separat über die untenstehenden Links kaufen.

KOMPONENTENBESCHREIBUNG

KAUF-LINK

SunFounder R3 Platine

KAUFEN

Breadboard

KAUFEN

Jumper-Kabel

KAUFEN

Widerstand

KAUFEN

Knopf

KAUFEN

Schaltplan

../_images/circuit_3.1_button.png

Ein Pin der Taste ist mit 5V verbunden, der andere Pin mit Pin 2. Wenn die Taste gedrückt wird, wird Pin 2 hochgeschaltet. Wenn die Taste jedoch nicht gedrückt wird, befindet sich Pin 2 in einem Schwebezustand und kann hoch oder niedrig sein. Um ein stabiles niedriges Signal zu erhalten, wenn die Taste nicht gedrückt ist, muss Pin 2 über einen 10K Pull-down-Widerstand erneut mit GND verbunden werden.

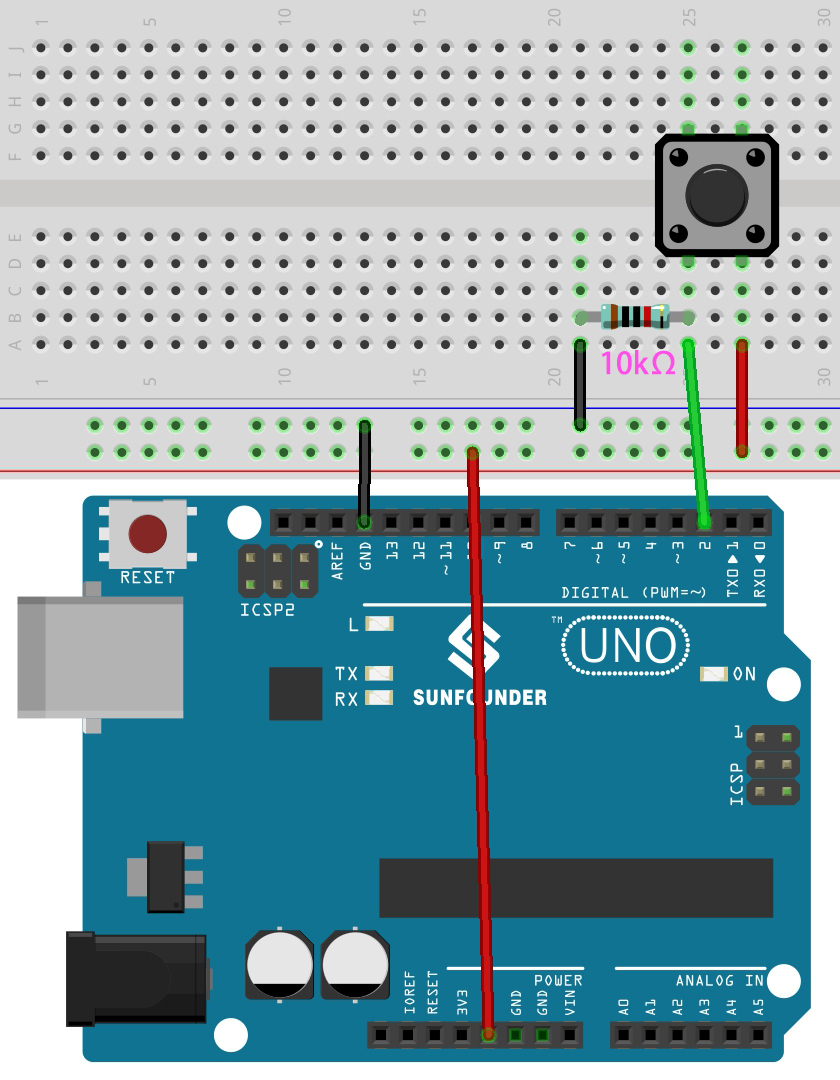

Verkabelung

../_images/read_the_button_value_bb.jpg

Code

Bemerkung

  • Sie können die Datei 3.1.read_button_value.ino unter dem Pfad 3in1-kit\basic_project\3.1.read_button_value öffnen.

  • Oder kopieren Sie diesen Code in die Arduino IDE.

  • Oder laden Sie den Code über den Arduino Web Editor hoch.

Nachdem der Code erfolgreich hochgeladen wurde, klicken Sie auf das Lupensymbol in der oberen rechten Ecke der Arduino IDE (Serieller Monitor).

../_images/sp220614_152922.png

Wenn Sie die Taste drücken, wird im Seriellen Monitor „1“ angezeigt.
