6.2 デジタルサイコロ¶

このプロジェクトでは、ボタン、7セグメント表示、および74hc595を使用して電子サイコロを作成します。ボタンを押すたびに、1から6までのランダムな数字が生成され、7セグメント表示に表示されます。

必要な部品

このプロジェクトで必要な部品は以下のとおりです。

一式を購入するのは確かに便利です。リンクはこちら:

名前	このキットのアイテム	リンク
3 in 1 Starter Kit	380+	3 in 1 Starter Kit

以下のリンクから個別に購入することもできます。

コンポーネントの紹介	購入リンク
Arduino Uno R4 Minima	-
ブレッドボード	購入
ジャンパーワイヤー	購入
抵抗器	購入
ボタン	購入
74HC595	購入
7セグメントディスプレイ	購入

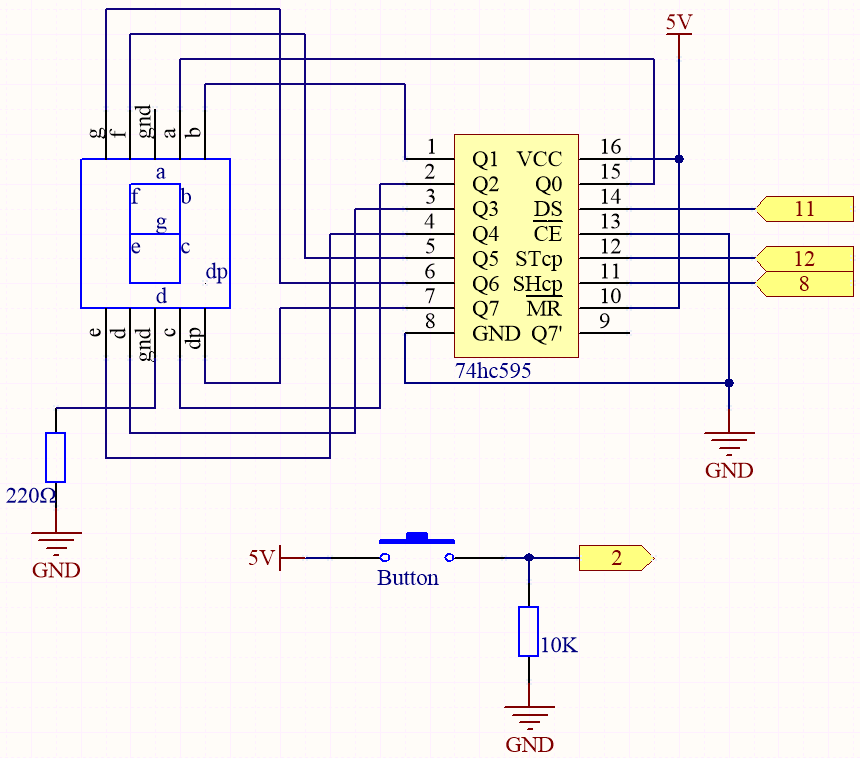

回路図

配線図

コード

注釈

3in1-kit\learning_project\6.2.electronic_dice のパスの下の 6.2.electronic_dice.ino ファイルを開きます。
または、このコードを Arduino IDE にコピーしてください。

コードが正常にアップロードされると、7セグメント表示は0-7を高速でスクロールして表示しますが、ボタンを押すとランダムな数字を表示し、スクロールが停止します。再びボタンを押すと、スクロール表示が再開されます。

どのように動作するのか？

このプロジェクトは、 5.10 シフトアウト(セグメントディスプレイ) をベースに、ボタンを使用して7セグメント表示のスクロール表示を開始/一時停止します。

各ピンを初期化し、ボタンの値を読み取ります。
void setup () { ... attachInterrupt(digitalPinToInterrupt(buttonPin), rollDice, FALLING); }
- ここでは割り込みを使用してボタンの状態を読み取ります。 buttonPin のデフォルト値は低いですが、ボタンを押すと低から高に変わります。
- rollDice は割り込みがトリガーされたときに呼び出される関数を表し、変数 state の値を切り替えるために使用されます。
- FALLING は、 buttonPin が低から高になったときに割り込みがトリガーされることを意味します。
変数 state が0の場合、関数 showNumber() が呼び出されて、7セグメント表示が1から7の間でランダムに数字を表示するようになります。
void loop() { if (state == 0) { showNumber((int)random(1, 7)); delay(50); } }
rollDice() 関数について。
void rollDice() { state = !state; }
この関数が呼び出されると、stateの値が切り替わります。前回が1で、今回が0の場合など。

showNumber() 関数について。

void showNumber(int num) {
    digitalWrite(STcp, LOW); //ST_CPをGNDに接続し、送信中は常に低く保持
    shiftOut(DS, SHcp, MSBFIRST, datArray[num]);
    // ラッチ ピンを High に戻してチップに信号を送ります
    // 情報を聞く必要がなくなりました
    digitalWrite(STcp, HIGH); //ST_CPST_CPを上げてデータを保存
}

これは、プロジェクト 5.10 シフトアウト(セグメントディスプレイ) の loop() 内のコードを関数 showNumber() に入れたものです。
