JDY-31 Bluetooth-Modul¶
Warnung
Dieses Modul unterstützt keine Verbindungen mit Apple-Geräten, daher sind für Tutorials mit diesem Modul ein Android-Smartphone oder -Tablet erforderlich.
Das JDY-31 Bluetooth-Modul dient als pin-kompatibler Ersatz für das HC-06 Bluetooth-Modul. Es ist unkomplizierter und einfacher in der Anwendung als das HC-06 und oft zu einem etwas geringeren Preis erhältlich.
Das JDY-31 Bluetooth-Modul basiert auf dem Bluetooth 3.0 SPP-Design und unterstützt die Datenübertragung unter Windows, Linux und Android. Die Betriebsfrequenz des JDY-31 Bluetooth-Moduls beträgt 2,4 GHz mit der Modulationsart GFSK. Die maximale Sendeleistung beträgt 8 dB, und die maximale Übertragungsentfernung liegt bei 30 Metern. Über AT-Befehle können Benutzer den Gerätenamen, die Baudrate und weitere Einstellungen ändern.

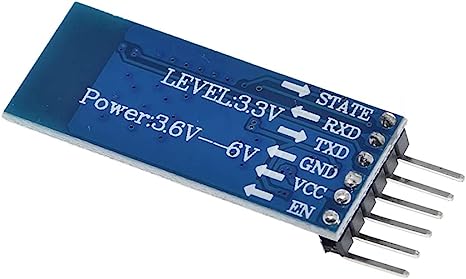

Pins des JDY-31 und ihre Funktionen:
Pin |
Bezeichnung |
Beschreibung |
|---|---|---|
1 |
STATE |
Statuspin für die Verbindung (niedriges Niveau bei fehlender Verbindung, hohes Niveau nach Verbindung) |
2 |
RXD |
Empfängerpin, dieser Pin muss mit dem TX-Pin des nächsten Geräts verbunden sein. |
3 |
TXD |
Senderpin, dieser Pin muss mit dem RX-Pin des nächsten Geräts verbunden sein. |
4 |
GND |
Masse (GND) |
5 |
VCC |
Stromversorgung (1,8-3,6V, empfohlen 3,3V) |
6 |
EN |
Aktiviert oder deaktiviert das Modul. Wird dieser Pin auf hohem Niveau gehalten, ist das Modul aktiv und beginnt mit der Datenübertragung. |
Patch-Anwendung: Für allgemeine Anwendungen müssen nur die Pins VCC, GND, RXD und TXD verbunden werden. Um die Verbindung aktiv zu trennen, senden Sie im Verbindungsstatus den Befehl AT+DISC.
AT-Befehlssatz¶
Befehl |
Funktion |
Standard |
|---|---|---|
AT+VERSION |
Versionsnummer |
JDY-31-V1.2 |
AT+RESET |
Soft-Reset |
|
AT+DISC |
Trennen (gültig bei bestehender Verbindung) |
|
AT+LADDR |
MAC-Adresse des Moduls abfragen |
|
AT+PIN |
Verbindungspasswort setzen oder abfragen |
1234 |
AT+BAUD |
Baudrate setzen oder abfragen |
9600 |
AT+NAME |
Sendenamen setzen oder abfragen |
JDY-31-SPP |
AT+DEFAULT |
Werkseinstellungen wiederherstellen |
|
AT+ENLOG |
Statusausgabe der seriellen Schnittstelle |
1 |
