2.2.4 Modulo Interruttore Reed

Introduzione

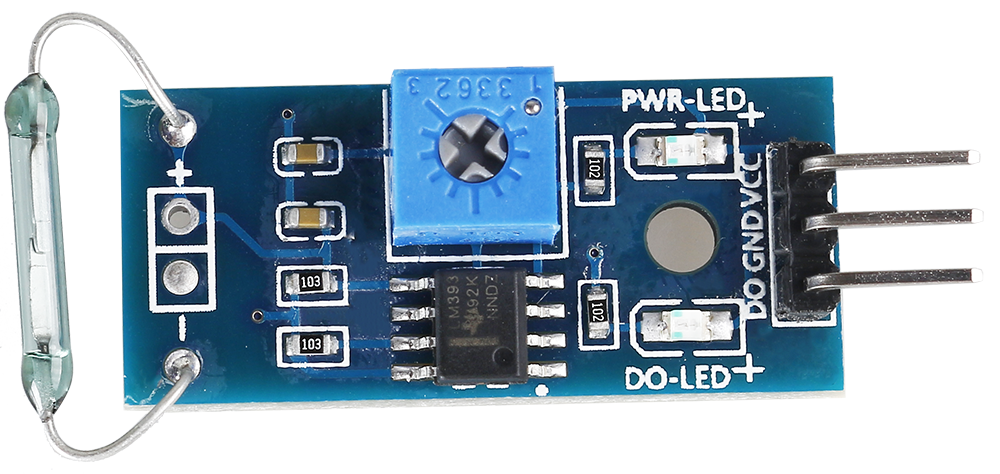

In questo progetto, impareremo a conoscere l’interruttore reed, che è un interruttore elettrico che funziona grazie a un campo magnetico applicato.

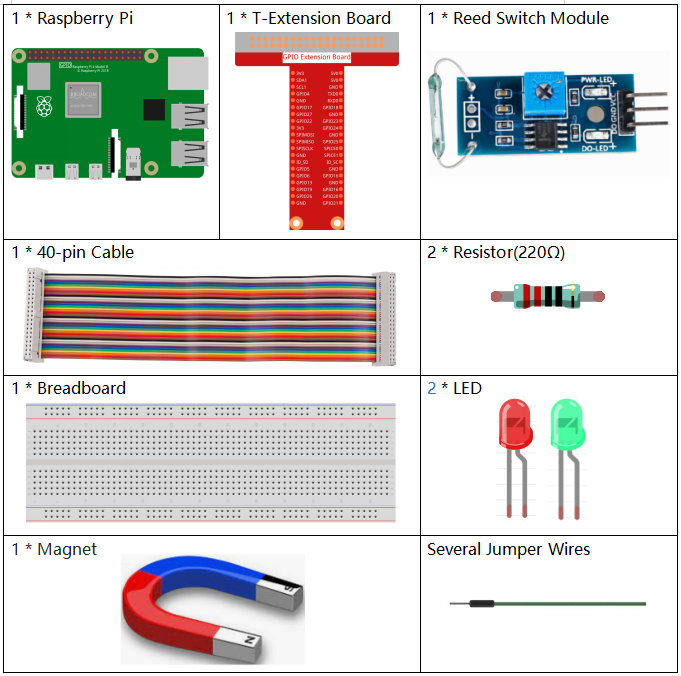

Componenti Necessari

In questo progetto, abbiamo bisogno dei seguenti componenti.

È sicuramente comodo acquistare un kit completo, ecco il link:

Nome	ARTICOLI IN QUESTO KIT	LINK
Kit Raphael	337	Raphael Kit

Puoi anche acquistarli separatamente dai link qui sotto.

INTRODUZIONE AI COMPONENTI	LINK PER L’ACQUISTO
Scheda di estensione GPIO	ACQUISTA
Breadboard	ACQUISTA
Cavi Jumper	ACQUISTA
Resistore	ACQUISTA
LED	ACQUISTA
Modulo Interruttore Reed	ACQUISTA

Schema Elettrico

T-Board Name	physical	wiringPi	BCM
GPIO17	Pin 11	0	17
GPIO27	Pin 13	2	27
GPIO22	Pin 15	3	22

Procedure Sperimentali

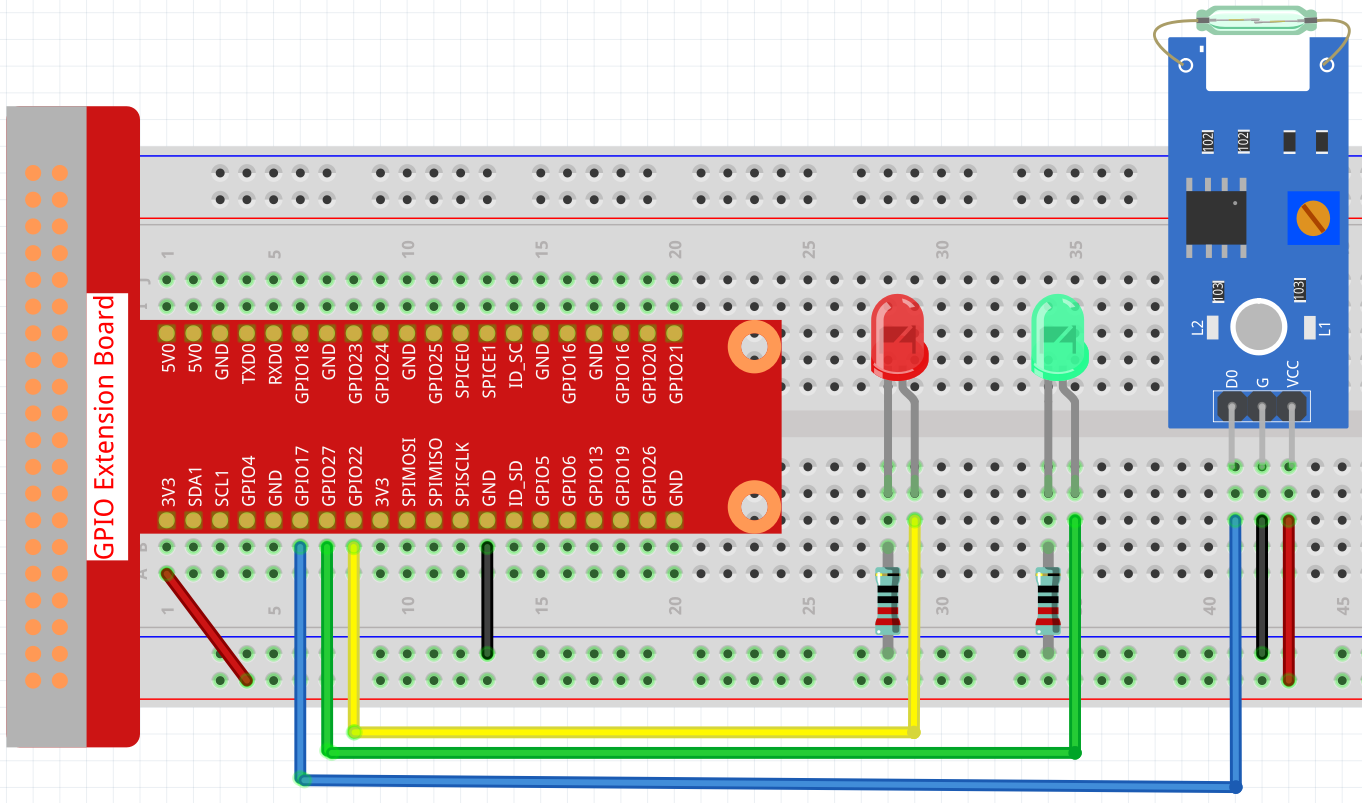

Passo 1: Costruisci il circuito.

Passo 2: Cambia directory.

cd ~/raphael-kit/python/

Passo 3: Esegui.

sudo python3 2.2.4_ReedSwitch.py

Quando il codice è in esecuzione, il LED verde si accenderà. Se un magnete viene avvicinato al modulo reed, il LED rosso si accenderà; allontanando il magnete, si accenderà di nuovo il LED verde.

Codice

Nota

Puoi Modificare/Reimpostare/Copiare/Eseguire/Interrompere il codice qui sotto. Ma prima devi accedere al percorso del codice come raphael-kit/python. Dopo aver modificato il codice, puoi eseguirlo direttamente per vedere l’effetto.

#!/usr/bin/env python3
import RPi.GPIO as GPIO
import time

ReedPin = 17
Gpin    = 27
Rpin    = 22

def setup():
    GPIO.setmode(GPIO.BCM)
    GPIO.setup(Gpin, GPIO.OUT)     # Imposta il pin LED verde in modalità output
    GPIO.setup(Rpin, GPIO.OUT)     # Imposta il pin LED rosso in modalità output
    GPIO.setup(ReedPin, GPIO.IN, pull_up_down=GPIO.PUD_UP)    # Imposta ReedPin in modalità input e lo tira su al livello alto (3,3V)
    GPIO.add_event_detect(ReedPin, GPIO.BOTH, callback=detect, bouncetime=200)

def Led(x):
    if x == 0:
        GPIO.output(Rpin, 1)
        GPIO.output(Gpin, 0)
    if x == 1:
        GPIO.output(Rpin, 0)
        GPIO.output(Gpin, 1)

def detect(self):
    Led(GPIO.input(ReedPin))

def loop():
    while True:
        pass

def destroy():
    GPIO.output(Gpin, GPIO.HIGH)       # Accende il LED verde
    GPIO.output(Rpin, GPIO.LOW)       # Spegne il LED rosso
    GPIO.cleanup()                     # Libera le risorse

if __name__ == '__main__':     # Il programma parte da qui
    setup()
    detect()
    try:
        loop()
    except KeyboardInterrupt:  # Quando viene premuto 'Ctrl+C', il programma distrugge() sarà eseguito.
        destroy()

Spiegazione del Codice

ReedPin = 17
Gpin    = 27
Rpin    = 22

def setup():
    GPIO.setmode(GPIO.BCM)
    GPIO.setup(Gpin, GPIO.OUT)     # Imposta il pin LED verde in modalità output
    GPIO.setup(Rpin, GPIO.OUT)     # Imposta il pin LED rosso in modalità output
    GPIO.setup(ReedPin, GPIO.IN, pull_up_down=GPIO.PUD_UP)    # Imposta ReedPin in modalità input e lo tira su al livello alto (3,3V)
    GPIO.add_event_detect(ReedPin, GPIO.BOTH, callback=detect, bouncetime=200)

Imposta la numerazione dei GPIO in modalità BCM. ReedPin, Gpin e Rpin sono collegati rispettivamente ai GPIO17, GPIO27 e GPIO22.

GPIO.add_event_detect() viene utilizzato per aggiungere un evento che viene attivato da una variazione del valore (livello) di ReedPin, a quel punto viene chiamata la funzione di callback detect().

def Led(x):
    if x == 0:
        GPIO.output(Rpin, 1)
        GPIO.output(Gpin, 0)
    if x == 1:
        GPIO.output(Rpin, 0)
        GPIO.output(Gpin, 1)

Definisci una funzione Led() per accendere o spegnere i due LED. Se x=0, si accende il LED rosso; altrimenti, si accenderà il LED verde.

def detect(self):
Led(GPIO.input(ReedPin))

In questa funzione di callback, il valore dell’interruttore reed viene utilizzato per controllare i 2 LED.

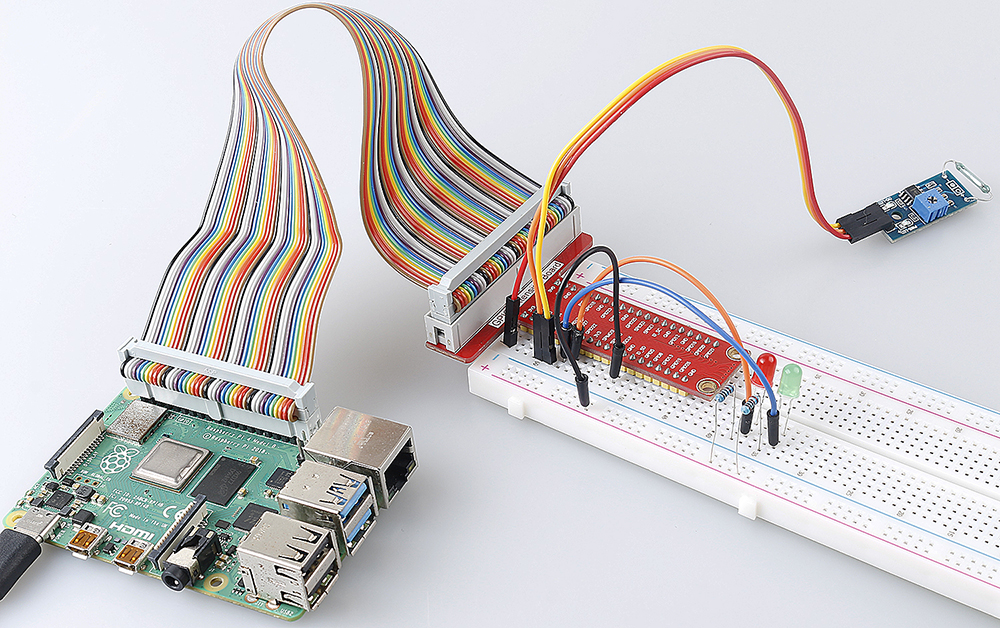

Immagine del Fenomeno
