2.1.9 Joystick (MCP3008)
Nota
A seconda della versione del tuo kit, identifica se hai ADC0834 o MCP3008 e procedi con la sezione corrispondente.
Introduzione
In questo progetto impareremo come funziona il joystick. Muoveremo il Joystick e mostreremo i risultati sullo schermo.

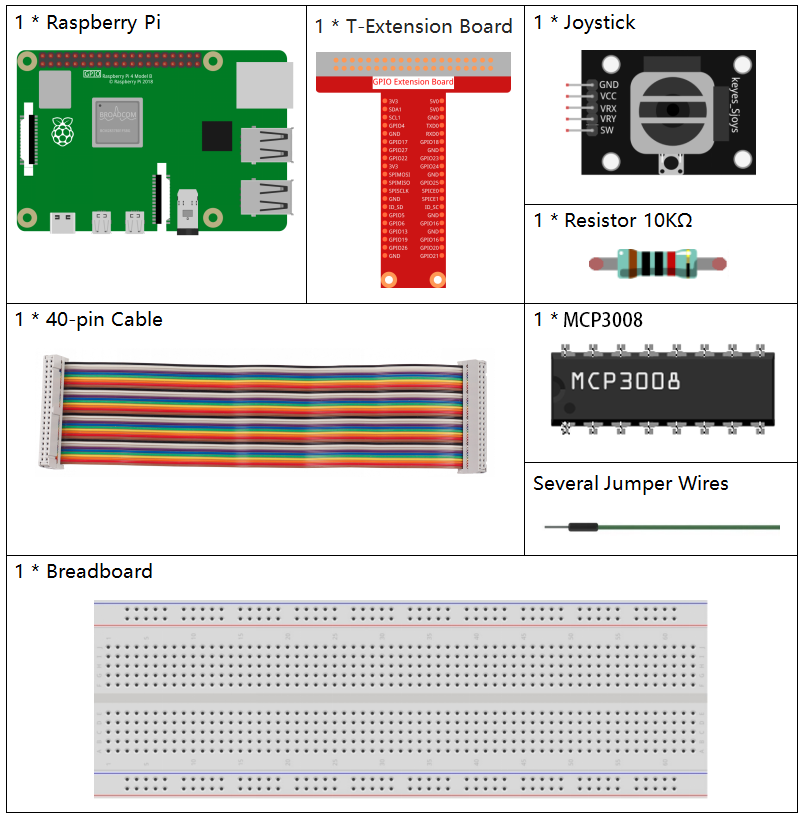

Componenti richiesti
In questo progetto, ci servono i seguenti componenti.
È sicuramente conveniente acquistare un kit completo, ecco il link:
Nome |
ARTICOLI IN QUESTO KIT |
LINK |
|---|---|---|
Raphael Kit |
337 |
Puoi anche acquistarli separatamente dai link sottostanti.
INTRODUZIONE COMPONENTE |
LINK DI ACQUISTO |
|---|---|
- |
|
- |
Schema elettrico
Quando vengono letti i dati del joystick, ci sono alcune differenze tra gli assi: i dati degli assi X e Y sono analogici, quindi è necessario usare l’MCP3008 per convertirli in valori digitali. I dati dell’asse Z sono digitali, quindi è possibile leggere direttamente il valore tramite GPIO, oppure utilizzare l’ADC.
Procedure sperimentali
Passo 1: Costruisci il circuito.
Passo 2: Configura l’interfaccia SPI e installa la libreria spidev (vedi Configurazione SPI per istruzioni dettagliate).
Se hai già completato questi passaggi, puoi saltarli.
Passo 3: Vai alla cartella del codice.
cd ~/raphael-kit/python
Passo 4: Esegui.
sudo python3 2.1.9-2_Joystick.py
Dopo l’esecuzione del codice, muovi il Joystick, quindi i valori corrispondenti di x, y e Btn verranno visualizzati sullo schermo.
Avvertimento
Se compare il messaggio di errore RuntimeError: Cannot determine SOC peripheral base address, fai riferimento a If gpiozero doesn’t work.
Codice
Nota
Puoi Modificare/Resettare/Copiare/Eseguire/Fermare il codice qui sotto.
Prima però devi andare nel percorso del codice sorgente come raphael-kit/python.
Dopo aver modificato il codice, puoi eseguirlo direttamente per vedere l’effetto.
#!/usr/bin/env python3
import RPi.GPIO as GPIO
import spidev
import time
# Definizione del pin GPIO per il pulsante del joystick (pin SW)
BTN_PIN = 22
# Impostazione della modalità GPIO
GPIO.setmode(GPIO.BCM)
GPIO.setup(BTN_PIN, GPIO.IN, pull_up_down=GPIO.PUD_UP) # Usa pull-up interno
# Inizializza la comunicazione SPI con MCP3008
spi = spidev.SpiDev()
spi.open(0, 0) # Bus SPI 0, CE0
spi.max_speed_hz = 1000000 # 1 MHz
def read_adc(channel):
"""
Legge il valore analogico dal canale MCP3008 specificato (0–7)
:param channel: numero del canale ADC (0–7)
:return: valore intero a 10 bit (0–1023)
"""
if channel < 0 or channel > 7:
return -1
adc = spi.xfer2([1, (8 + channel) << 4, 0])
value = ((adc[1] & 0x03) << 8) | adc[2]
return value
try:
# Ciclo principale per leggere e stampare i valori del joystick e lo stato del pulsante
while True:
# Legge i valori X e Y dai canali MCP3008 1 e 2
x_val = read_adc(1) # Joystick VRX collegato a CH1
y_val = read_adc(2) # Joystick VRY collegato a CH2
# Legge lo stato del pulsante del joystick (SW)
Btn_val = GPIO.input(BTN_PIN) # 0 = premuto, 1 = rilasciato
# Stampa i valori letti
print('X: %d Y: %d Btn: %d' % (x_val, y_val, Btn_val))
time.sleep(0.2)
except KeyboardInterrupt:
pass
finally:
spi.close()
GPIO.cleanup()
Spiegazione del codice
#!/usr/bin/env python3
import RPi.GPIO as GPIO
import spidev
import time
Questa sezione importa le librerie richieste:
RPi.GPIOviene utilizzata per gestire l’input GPIO (pulsante del joystick).spidevviene utilizzata per comunicare con il chip ADC MCP3008 tramite SPI.timeviene utilizzata per introdurre ritardi tra le letture.
# Definizione del pin GPIO per il pulsante del joystick (pin SW)
BTN_PIN = 22
# Impostazione della modalità GPIO
GPIO.setmode(GPIO.BCM)
GPIO.setup(BTN_PIN, GPIO.IN, pull_up_down=GPIO.PUD_UP)
# Inizializza la comunicazione SPI con MCP3008
spi = spidev.SpiDev()
spi.open(0, 0) # Bus SPI 0, CE0
spi.max_speed_hz = 1000000
Questo blocco imposta la modalità GPIO su BCM, inizializza l’input del pulsante del joystick sul GPIO22 con una resistenza pull-up interna e configura l’interfaccia SPI con MCP3008 utilizzando bus 0 e chip enable 0 (CE0) a 1 MHz.
def read_adc(channel):
"""
Legge il valore analogico dal canale MCP3008 specificato (0–7)
:param channel: numero del canale ADC (0–7)
:return: valore intero a 10 bit (0–1023)
"""
if channel < 0 or channel > 7:
return -1
adc = spi.xfer2([1, (8 + channel) << 4, 0])
value = ((adc[1] & 0x03) << 8) | adc[2]
return value
Definisce la funzione read_adc() per leggere i dati analogici da un canale specifico di MCP3008.
Invia tre byte tramite SPI e interpreta la risposta per restituire un valore a 10 bit compreso tra 0 e 1023.
try:
# Ciclo principale per leggere e stampare i valori del joystick e lo stato del pulsante
while True:
# Legge i valori X e Y dai canali MCP3008 0 e 1
x_val = read_adc(0) # Joystick VRX collegato a CH0
y_val = read_adc(1) # Joystick VRY collegato a CH1
# Legge lo stato del pulsante del joystick (SW)
Btn_val = GPIO.input(BTN_PIN) # 0 = premuto, 1 = rilasciato
# Stampa i valori letti
print('X: %d Y: %d Btn: %d' % (x_val, y_val, Btn_val))
time.sleep(0.2)
except KeyboardInterrupt:
pass
finally:
spi.close()
GPIO.cleanup()
Il ciclo principale legge e stampa le posizioni analogiche X/Y del joystick e lo stato del pulsante ogni 200 ms. Se lo script viene interrotto tramite tastiera (Ctrl+C), l’interfaccia SPI e la configurazione GPIO vengono correttamente chiuse.
