2.1.7 Potenziometro (MCP3008)
Nota

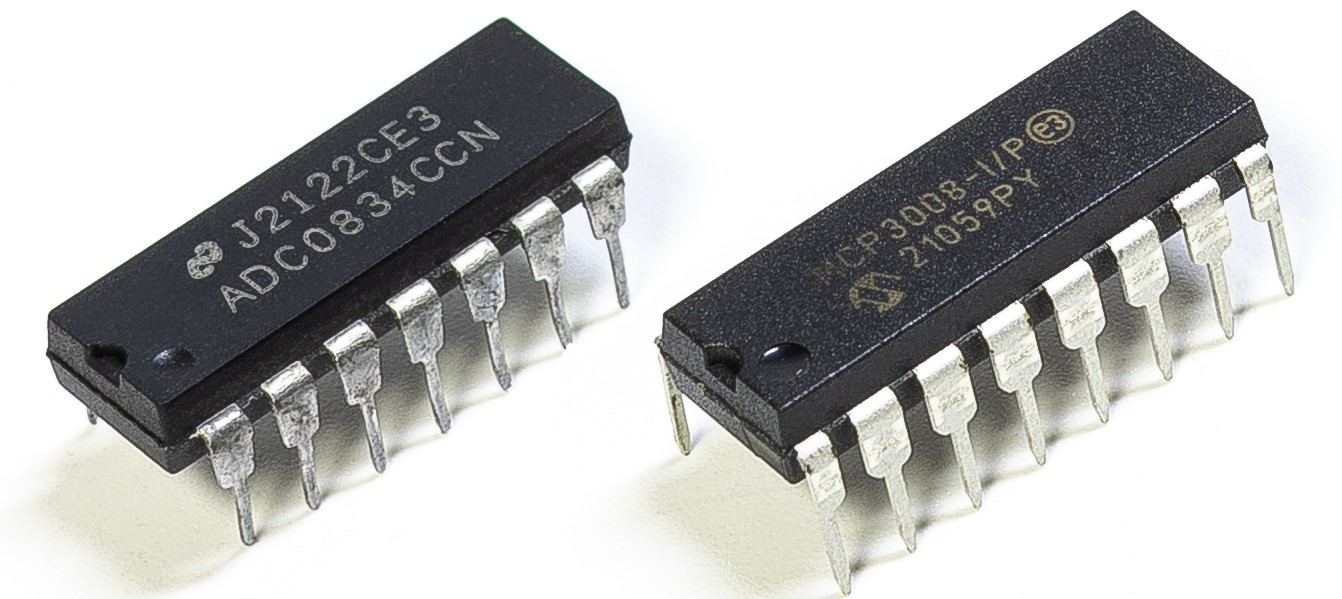

A seconda della versione del tuo kit, identifica se hai ADC0834 o MCP3008 e procedi con la sezione corrispondente.
Introduzione
La funzione ADC viene utilizzata per convertire segnali analogici in valori digitali. In questo esperimento, utilizziamo il chip ADC MCP3008 per effettuare questa conversione. Un potenziometro viene utilizzato per generare una tensione variabile, che cambia la quantità fisica. Il MCP3008 converte quindi questa tensione analogica in un valore digitale che può essere letto ed elaborato dal Raspberry Pi.
Componenti richiesti
In questo progetto, ci servono i seguenti componenti.
È sicuramente conveniente acquistare un kit completo, ecco il link:
Nome |
ARTICOLI IN QUESTO KIT |
LINK |
|---|---|---|
Raphael Kit |
337 |
Puoi anche acquistarli separatamente dai link sottostanti.
INTRODUZIONE COMPONENTE |
LINK DI ACQUISTO |
|---|---|
- |
Schema elettrico
Nome T-Board |
fisico |
WiringPi |
BCM |
|---|---|---|---|
SPICE0 |
pin24 |
10 |
8 |
SPIMOSI |
pin19 |
12 |
10 |
SPIMISO |
pin21 |
13 |
9 |
SPISCLK |
pin23 |
14 |
11 |
GPIO22 |
pin15 |
3 |
22 |
Procedure sperimentali
Passo 1: Costruisci il circuito.
Nota
Posiziona il chip facendo riferimento alla posizione corrispondente mostrata nell’immagine. Nota che le scanalature sul chip devono essere rivolte a sinistra quando viene posizionato.
Passo 2: Configura l’interfaccia SPI e installa la libreria spidev (vedi Configurazione SPI per istruzioni dettagliate). Se hai già completato questi passaggi, puoi saltarli.
Passo 3: Apri il file di codice
cd ~/raphael-kit/python
Passo 4: Esegui.
sudo python3 2.1.7-2_Potentiometer.py
Dopo l’esecuzione del codice, ruota la manopola del potenziometro, l’intensità del LED cambierà di conseguenza.
Avvertimento
Se compare l’errore RuntimeError: Cannot determine SOC peripheral base address, fai riferimento a If gpiozero doesn’t work.
Codice
Nota
Puoi Modificare/Resettare/Copiare/Eseguire/Fermare il codice qui sotto. Ma prima devi andare al percorso del codice sorgente come raphael-kit/python. Dopo aver modificato il codice, puoi eseguirlo direttamente per vedere l’effetto.
#!/usr/bin/env python3
import spidev
import time
import RPi.GPIO as GPIO
# Pin GPIO per uscita PWM
PWM_PIN = 22
# Configurazione GPIO
GPIO.setmode(GPIO.BCM)
GPIO.setup(PWM_PIN, GPIO.OUT)
# Inizializza PWM su GPIO22 a 1000Hz
pwm = GPIO.PWM(PWM_PIN, 1000)
pwm.start(0) # Avvia con duty cycle 0%
# Inizializza SPI
spi = spidev.SpiDev()
spi.open(0, 0) # Bus 0, CE0
spi.max_speed_hz = 1000000
def read_adc(channel):
"""
Legge il valore analogico da MCP3008
:param channel: canale ADC (0-7)
:return: valore intero a 10 bit (0-1023)
"""
if channel < 0 or channel > 7:
return -1
adc = spi.xfer2([1, (8 + channel) << 4, 0])
value = ((adc[1] & 3) << 8) | adc[2]
return value
def MAP(x, in_min, in_max, out_min, out_max):
"""
Mappa un valore da un intervallo a un altro
"""
return (x - in_min) * (out_max - out_min) / (in_max - in_min) + out_min
try:
while True:
# Leggi valore analogico da CH0
res = read_adc(0)
print('res = %d' % res)
# Converte in duty cycle 0–100%
duty_cycle = MAP(res, 0, 1023, 0, 100)
# Aggiorna duty cycle PWM
pwm.ChangeDutyCycle(duty_cycle)
time.sleep(0.2)
except KeyboardInterrupt:
pass
finally:
pwm.stop()
GPIO.cleanup()
spi.close()
Spiegazione del codice
RPi.GPIOviene utilizzato per generare segnali PWM per controllare un LED.spidevviene utilizzato per la comunicazione SPI con MCP3008.timeviene utilizzato per aggiungere ritardi nel ciclo.#!/usr/bin/env python3 import spidev import time import RPi.GPIO as GPIO
Configura il pin GPIO 22 per l’uscita PWM usando
RPi.GPIO. Imposta la comunicazione SPI con MCP3008 (Bus 0, CE0) a 1 MHz.PWM_PIN = 22 GPIO.setmode(GPIO.BCM) GPIO.setup(PWM_PIN, GPIO.OUT) pwm = GPIO.PWM(PWM_PIN, 1000) # frequenza 1kHz pwm.start(0) # Avvia con duty cycle 0% spi = spidev.SpiDev() spi.open(0, 0) spi.max_speed_hz = 1000000
Questa funzione legge i dati analogici dal MCP3008 sul canale specificato (0–7) usando il protocollo SPI. Il risultato è un intero a 10 bit compreso tra 0 e 1023.
def read_adc(channel): if channel < 0 or channel > 7: return -1 adc = spi.xfer2([1, (8 + channel) << 4, 0]) value = ((adc[1] & 3) << 8) | adc[2] return value
Questa funzione mappa un valore da un intervallo numerico a un altro. Viene utilizzata per scalare i valori ADC in percentuali di duty cycle PWM.
def MAP(x, in_min, in_max, out_min, out_max): return (x - in_min) * (out_max - out_min) / (in_max - in_min) + out_min
Nel ciclo principale, il programma legge continuamente i dati analogici dal canale 0 del MCP3008, mappa il valore su un intervallo PWM (0–100) e imposta di conseguenza la luminosità del LED. Il ciclo si aggiorna ogni 0,2 secondi. Se interrotto (ad esempio con Ctrl+C), il programma ferma il segnale PWM e ripristina la configurazione GPIO.
try: while True: res = read_adc(0) print('res = %d' % res) duty_cycle = MAP(res, 0, 1023, 0, 100) pwm.ChangeDutyCycle(duty_cycle) time.sleep(0.2) except KeyboardInterrupt: pass finally: pwm.stop() GPIO.cleanup() spi.close()
