2.2.9 Module MPU6050

Introduction

Le MPU-6050 est le premier et unique dispositif de suivi de mouvement à 6 axes au monde (gyroscope à 3 axes et accéléromètre à 3 axes) conçu pour les smartphones, tablettes et capteurs portables qui possèdent ces caractéristiques, y compris les exigences de faible consommation d’énergie, de faible coût et de haute performance.

Dans cette expérience, nous utilisons l’I2C pour obtenir les valeurs du capteur d’accélération à trois axes et du gyroscope à trois axes du MPU6050 et les afficher à l’écran.

Composants nécessaires

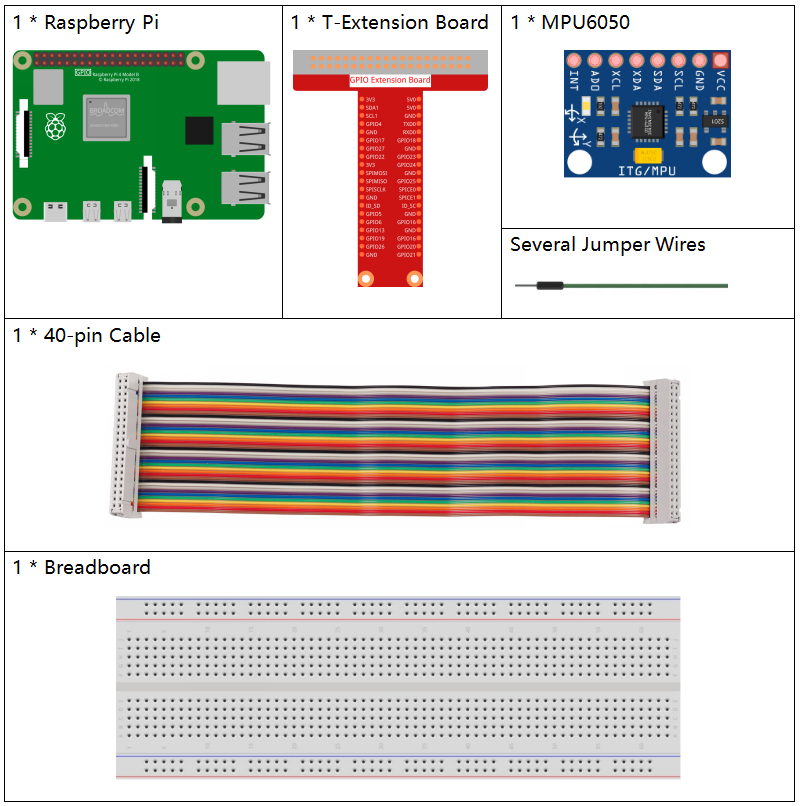

Dans ce projet, nous avons besoin des composants suivants.

../_images/list_2.2.6.png

Il est certainement pratique d’acheter un kit complet, voici le lien :

Nom

ARTICLES DANS CE KIT

LIEN

Kit Raphael

337

Raphael Kit

Vous pouvez également les acheter séparément à partir des liens ci-dessous.

INTRODUCTION DES COMPOSANTS

LIEN D’ACHAT

Carte d’extension GPIO

ACHETER

Plaque d’expérimentation (Breadboard)

ACHETER

Fils de Liaison

ACHETER

Module MPU6050

ACHETER

Schéma de câblage

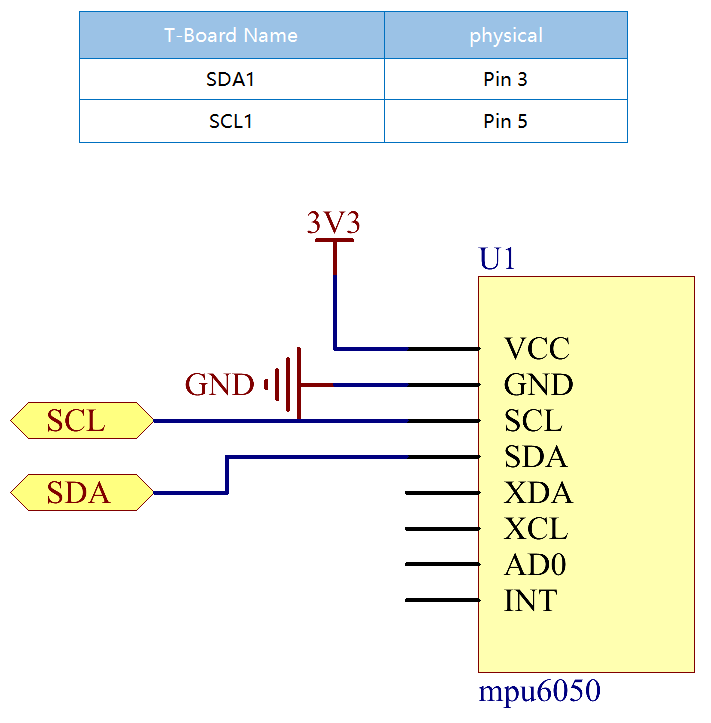

Le MPU6050 communique avec le microcontrôleur via l’interface de bus I2C. Le SDA1 et le SCL1 doivent être connectés à la broche correspondante.

../_images/image330.png

Procédures expérimentales

Étape 1 : Construire le circuit.

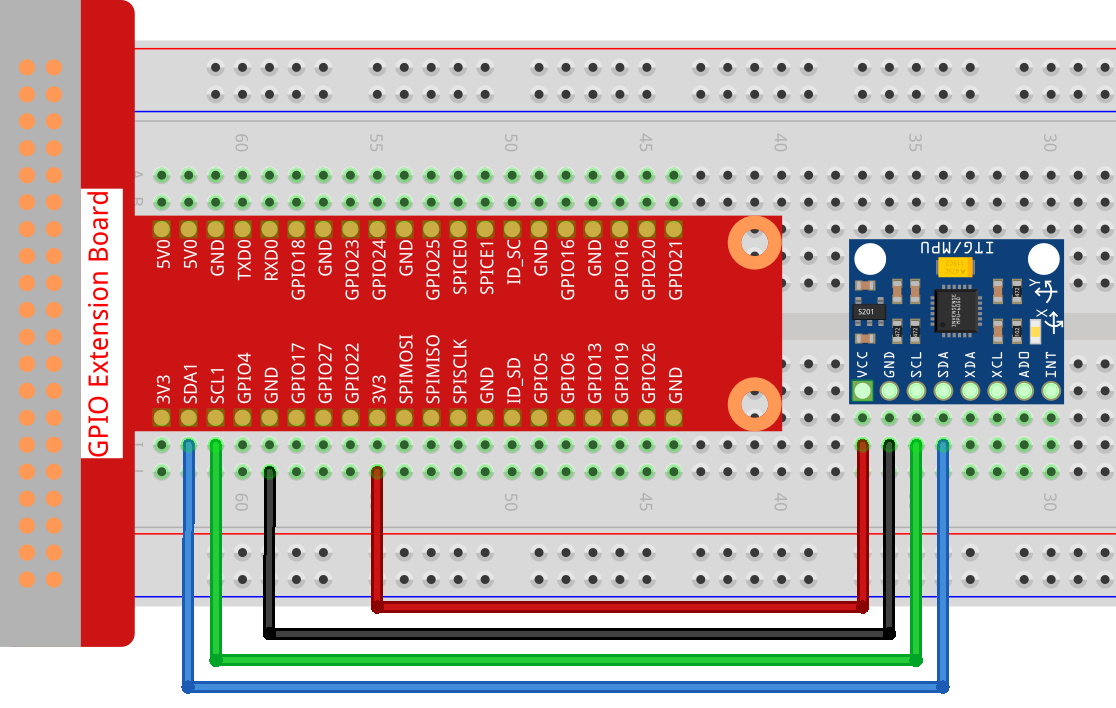

../_images/image227.png

Étape 2 : Configurer l’I2C (voir l’annexe Configuration I²C. Si vous avez déjà configuré l’I2C, passez cette étape.)

Étape 3 : Aller dans le dossier du code.

cd ~/raphael-kit/c/2.2.9/

Étape 4 : Compiler le code.

gcc 2.2.9_mpu6050.c -lwiringPi -lm

Étape 5 : Exécuter le fichier exécutable.

sudo ./a.out

Après l’exécution du code, l’angle de déviation des axes x et y, ainsi que l’accélération et la vitesse angulaire sur chaque axe lus par le MPU6050 seront affichés à l’écran après calcul.

Note

  • Si vous obtenez une erreur avec le message wiringPi.h: No such file or directory, veuillez vous référer à Installer et vérifier WiringPi.

  • Si vous obtenez l’erreur Unable to open I2C device: No such file or directory, vous devez consulter Configuration I²C pour activer l’I2C et vérifier si le câblage est correct.

Code

#include  <wiringPiI2C.h>
#include <wiringPi.h>
#include  <stdio.h>
#include  <math.h>
int fd;
int acclX, acclY, acclZ;
int gyroX, gyroY, gyroZ;
double acclX_scaled, acclY_scaled, acclZ_scaled;
double gyroX_scaled, gyroY_scaled, gyroZ_scaled;

int read_word_2c(int addr)
{
    int val;
    val = wiringPiI2CReadReg8(fd, addr);
    val = val << 8;
    val += wiringPiI2CReadReg8(fd, addr+1);
    if (val >= 0x8000)
        val = -(65536 - val);
    return val;
}

double dist(double a, double b)
{
    return sqrt((a*a) + (b*b));
}

double get_y_rotation(double x, double y, double z)
{
    double radians;
    radians = atan2(x, dist(y, z));
    return -(radians * (180.0 / M_PI));
}

double get_x_rotation(double x, double y, double z)
{
    double radians;
    radians = atan2(y, dist(x, z));
    return (radians * (180.0 / M_PI));
}

int main()
{
    fd = wiringPiI2CSetup (0x68);
    wiringPiI2CWriteReg8 (fd,0x6B,0x00);//disable sleep mode
    printf("set 0x6B=%X\n",wiringPiI2CReadReg8 (fd,0x6B));

    while(1) {

        gyroX = read_word_2c(0x43);
        gyroY = read_word_2c(0x45);
        gyroZ = read_word_2c(0x47);

        gyroX_scaled = gyroX / 131.0;
        gyroY_scaled = gyroY / 131.0;
        gyroZ_scaled = gyroZ / 131.0;

        //Print values for the X, Y, and Z axes of the gyroscope sensor.
    printf("My gyroX_scaled: %f\n", gyroY X_scaled);
    printf("My gyroY_scaled: %f\n", gyroY Y_scaled);
    printf("My gyroZ_scaled: %f\n", gyroY Z_scaled);

        acclX = read_word_2c(0x3B);
        acclY = read_word_2c(0x3D);
        acclZ = read_word_2c(0x3F);

        acclX_scaled = acclX / 16384.0;
        acclY_scaled = acclY / 16384.0;
        acclZ_scaled = acclZ / 16384.0;

        //Print the X, Y, and Z values of the acceleration sensor.
        printf("My acclX_scaled: %f\n", acclX_scaled);
        printf("My acclY_scaled: %f\n", acclY_scaled);
        printf("My acclZ_scaled: %f\n", acclZ_scaled);

        printf("My X rotation: %f\n", get_x_rotation(acclX_scaled, acclY_scaled, acclZ_scaled));
        printf("My Y rotation: %f\n", get_y_rotation(acclX_scaled, acclY_scaled, acclZ_scaled));

        delay(100);
    }
    return 0;
}

Explication du code

int read_word_2c(int addr)
{
    int val;
    val = wiringPiI2CReadReg8(fd, addr);
    val = val << 8;
    val += wiringPiI2CReadReg8(fd, addr+1);
    if (val >= 0x8000)
        val = -(65536 - val);
    return val;
}

Lecture des données du capteur envoyées par le MPU6050.

double get_y_rotation(double x, double y, double z)
{
    double radians;
    radians = atan2(x, dist(y, z));
    return -(radians * (180.0 / M_PI));
}

Obtention de l’angle de déviation sur l’axe Y.

double get_x_rotation(double x, double y, double z)
{
    double radians;
    radians = atan2(y, dist(x, z));
    return (radians * (180.0 / M_PI));
}

Calcul de l’angle de déviation de l’axe X.

gyroX = read_word_2c(0x43);
gyroY = read_word_2c(0x45);
gyroZ = read_word_2c(0x47);

gyroX_scaled = gyroX / 131.0;
gyroY_scaled = gyroY / 131.0;
gyroZ_scaled = gyroZ / 131.0;

//Print values for the X, Y, and Z axes of the gyroscope sensor.
printf("My gyroX_scaled: %f\n", gyroY X_scaled);
printf("My gyroY_scaled: %f\n", gyroY Y_scaled);
printf("My gyroZ_scaled: %f\n", gyroY Z_scaled);

Lecture des valeurs des axes x, y et z sur le capteur gyroscopique, conversion des métadonnées en valeurs de vitesse angulaire, puis impression de celles-ci.

acclX = read_word_2c(0x3B);
acclY = read_word_2c(0x3D);
acclZ = read_word_2c(0x3F);

acclX_scaled = acclX / 16384.0;
acclY_scaled = acclY / 16384.0;
acclZ_scaled = acclZ / 16384.0;

//Print the X, Y, and Z values of the acceleration sensor.
printf("My acclX_scaled: %f\n", acclX_scaled);
printf("My acclY_scaled: %f\n", acclY_scaled);
printf("My acclZ_scaled: %f\n", acclZ_scaled);

Lecture des valeurs des axes x, y et z sur le capteur d’accélération, conversion des métadonnées en valeurs de vitesse accélérée (unité de gravité), puis impression de celles-ci.

printf("My X rotation: %f\n", get_x_rotation(acclX_scaled, acclY_scaled, acclZ_scaled));
printf("My Y rotation: %f\n", get_y_rotation(acclX_scaled, acclY_scaled, acclZ_scaled));

Impression des angles de déviation des axes x et y.

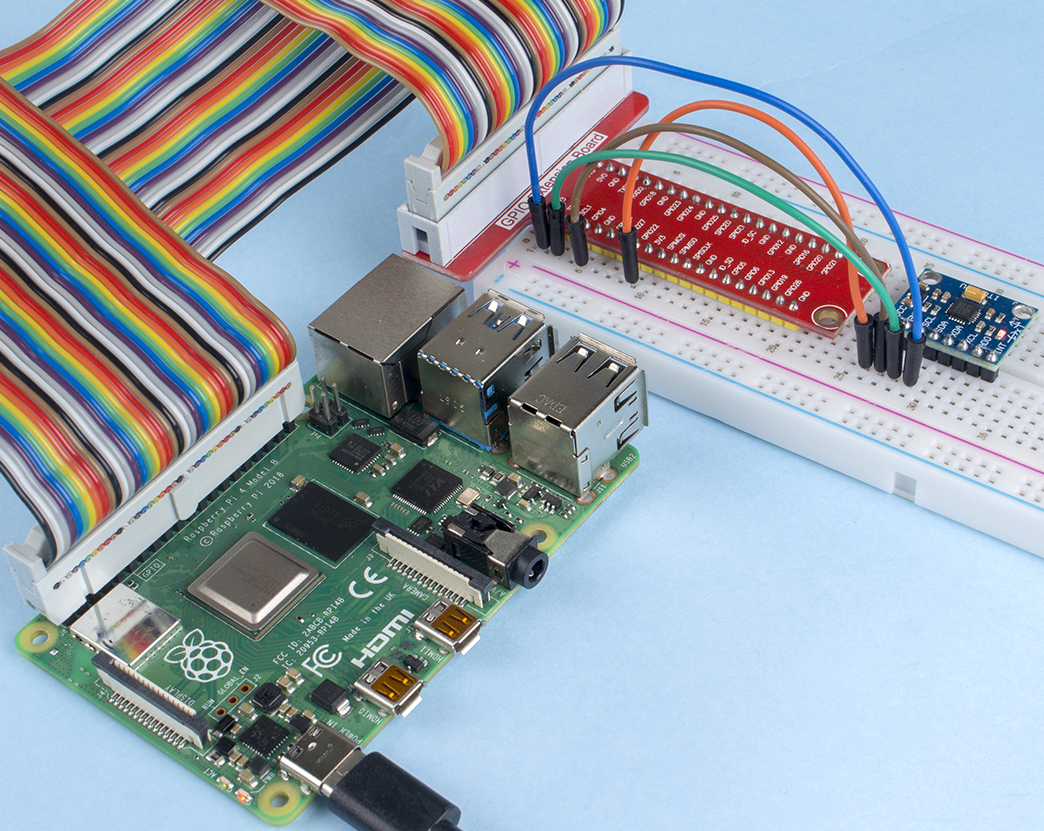

Image du phénomène

../_images/image228.jpeg
