Seting Up on Home Assistant

Si vous avez installé le système Home Assistant, vous devrez ajouter les modules complémentaires nécessaires et les démarrer pour faire fonctionner le Pironman 5 Mini.

Note

La méthode suivante s’applique uniquement aux systèmes avec Home Assistant installé de manière native. Elle ne s’applique pas aux systèmes Raspberry Pi avec Home Assistant installé en surcouche ni aux versions Docker de Home Assistant.

1. Connexion à Home Assistant

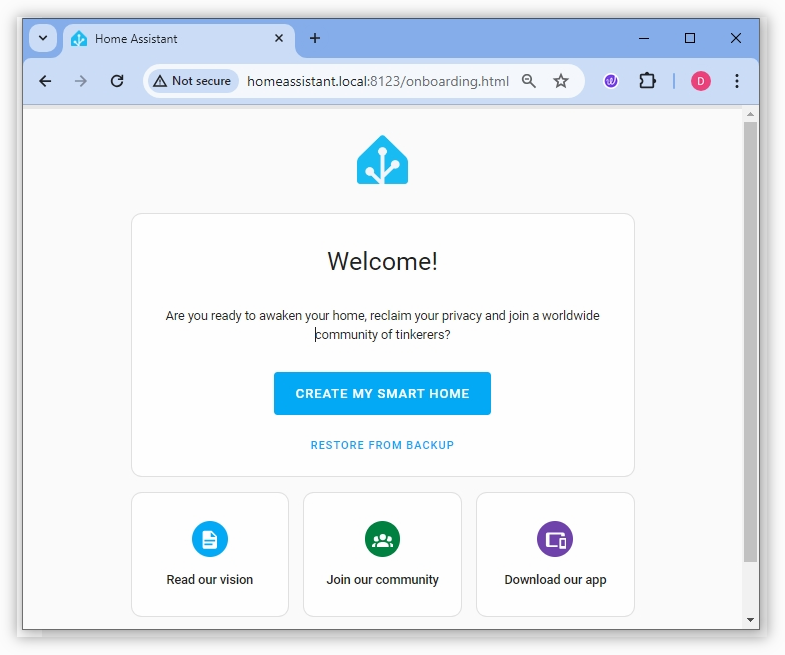

  • Après avoir démarré le Pironman 5 Mini, il est recommandé de brancher un câble Ethernet directement. Ensuite, ouvrez le navigateur de votre ordinateur et saisissez : homeassistant.local:8123 pour accéder à Home Assistant.

    ../../_images/home_login2.png

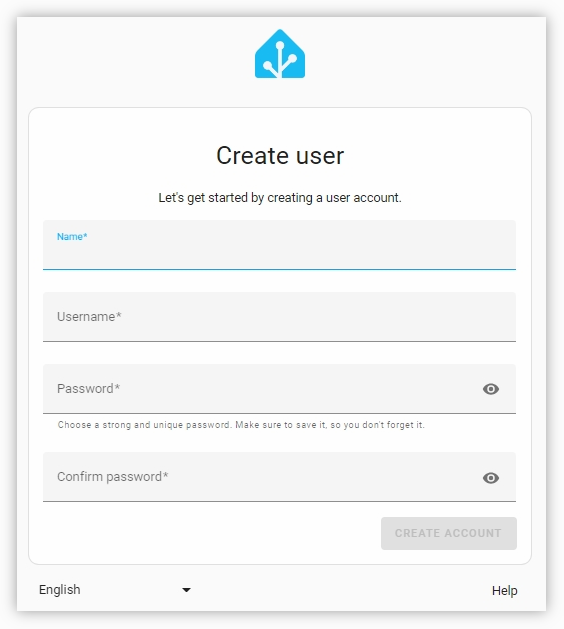

  • Sélectionnez CREATE MY SMART HOME, puis créez votre compte.

    ../../_images/home_account2.png

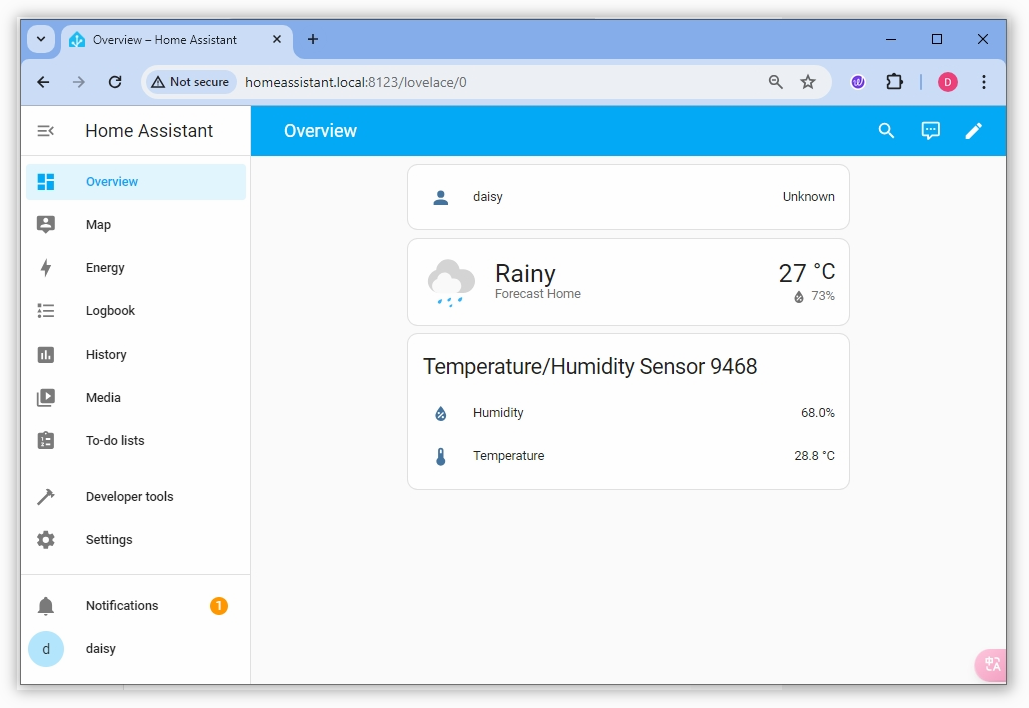

  • Suivez les instructions pour définir votre emplacement et les autres paramètres. Une fois la configuration terminée, vous accéderez au tableau de bord de Home Assistant.

    ../../_images/home_dashboard2.png

2. Ajouter le dépôt des modules SunFounder

Les fonctionnalités du Pironman 5 Mini sont intégrées dans Home Assistant sous forme de modules complémentaires. Commencez par ajouter le dépôt SunFounder.

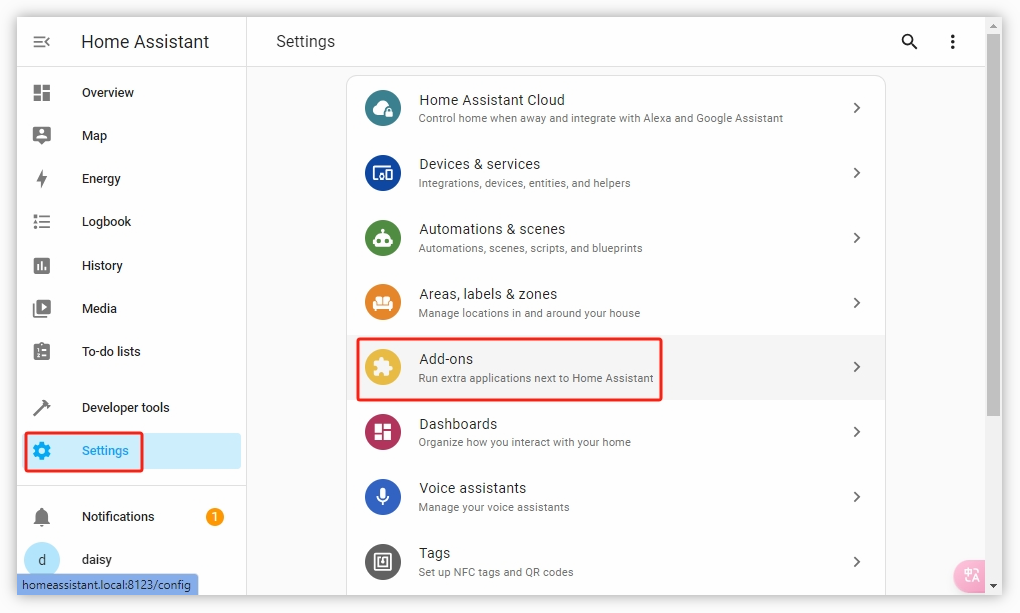

  1. Ouvrez Settings -> Add-ons.

    ../../_images/home_setting_addon2.png

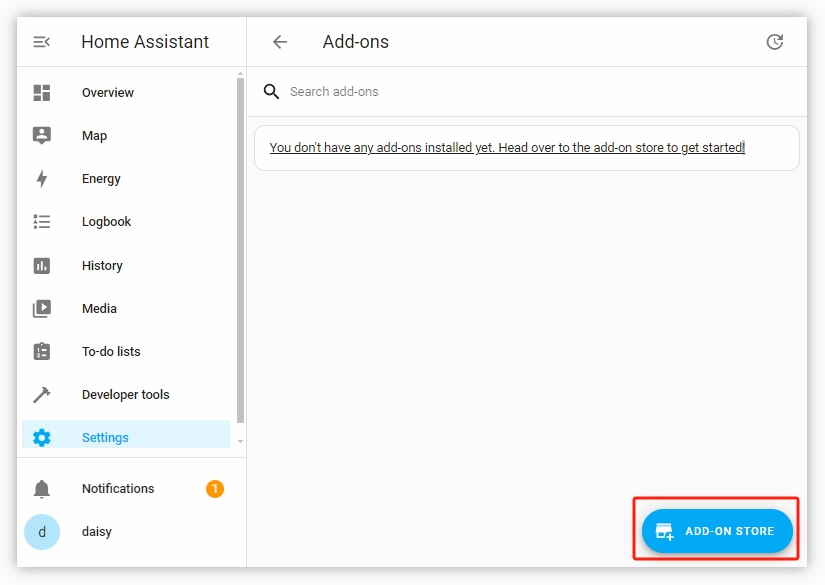

  2. Cliquez sur le signe plus en bas à droite pour accéder à la boutique des modules complémentaires.

    ../../_images/home_addon2.png

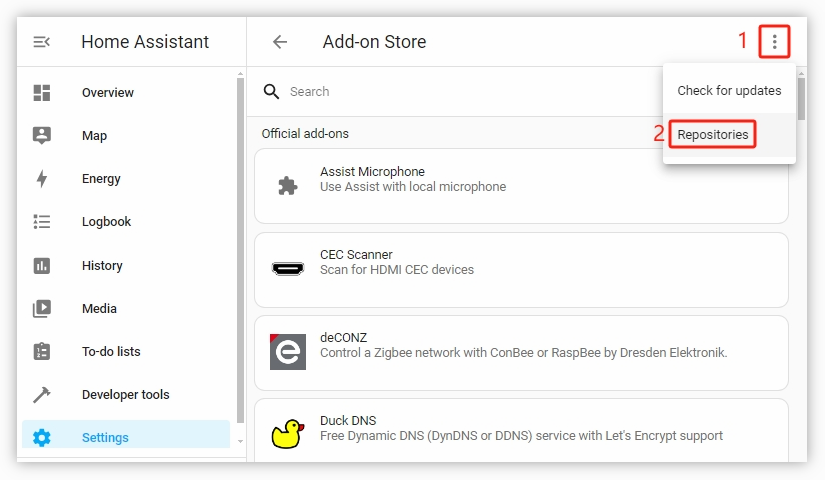

  3. Dans la boutique, cliquez sur le menu en haut à droite et sélectionnez Repositories.

    ../../_images/home_add_res2.png

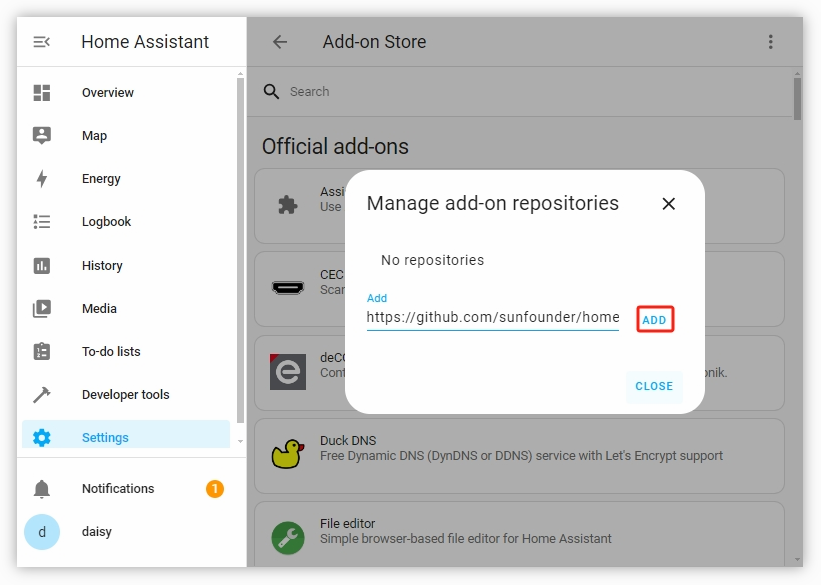

  4. Saisissez l’URL du dépôt SunFounder : https://github.com/sunfounder/home-assistant-addon, puis cliquez sur ADD.

    ../../_images/home_res_add2.png

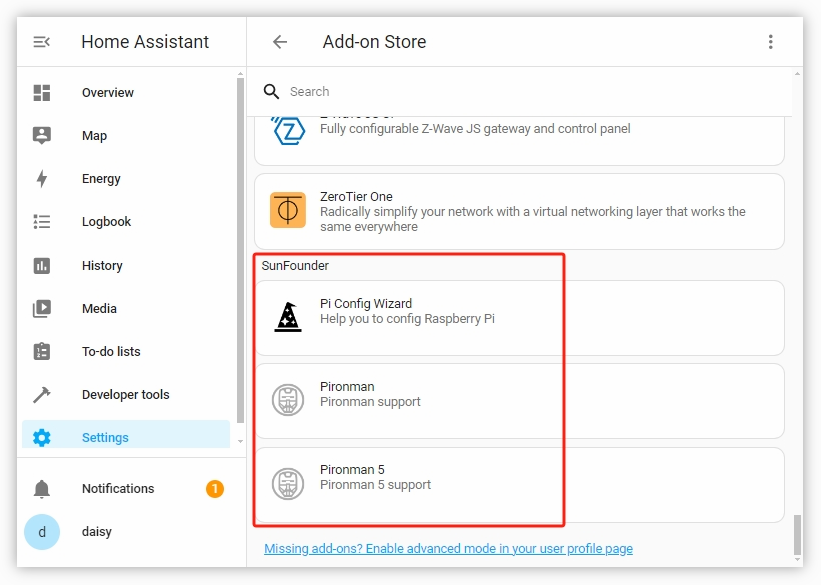

  5. Une fois l’ajout effectué, fermez la fenêtre pop-up et actualisez la page. Vous verrez la liste des modules SunFounder.

    ../../_images/home_addon_list2.png

3. Installer le module Pi Config Wizard

Le module Pi Config Wizard permet d’activer les configurations nécessaires au fonctionnement du Pironman 5 Mini, comme I2C et SPI. Il peut être supprimé par la suite si inutile.

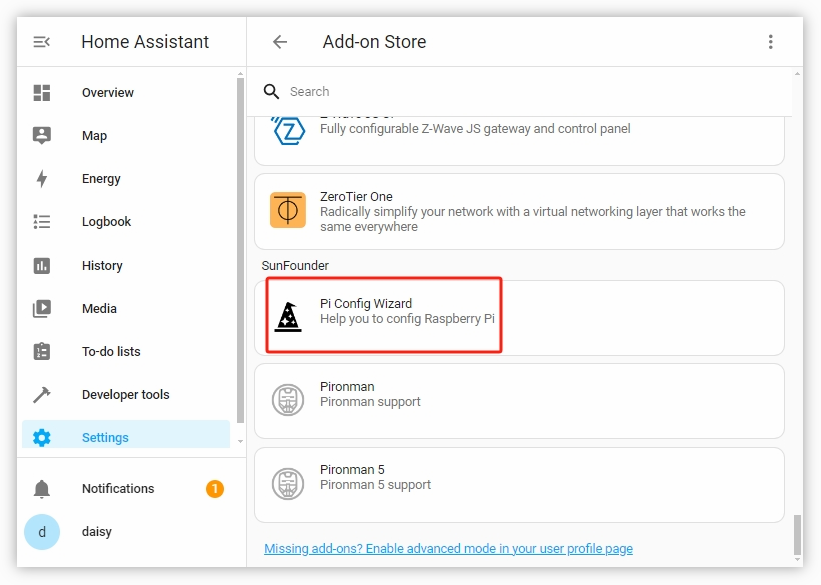

  1. Trouvez Pi Config Wizard dans la liste des modules SunFounder et cliquez pour y accéder.

    ../../_images/home_pi_config2.png

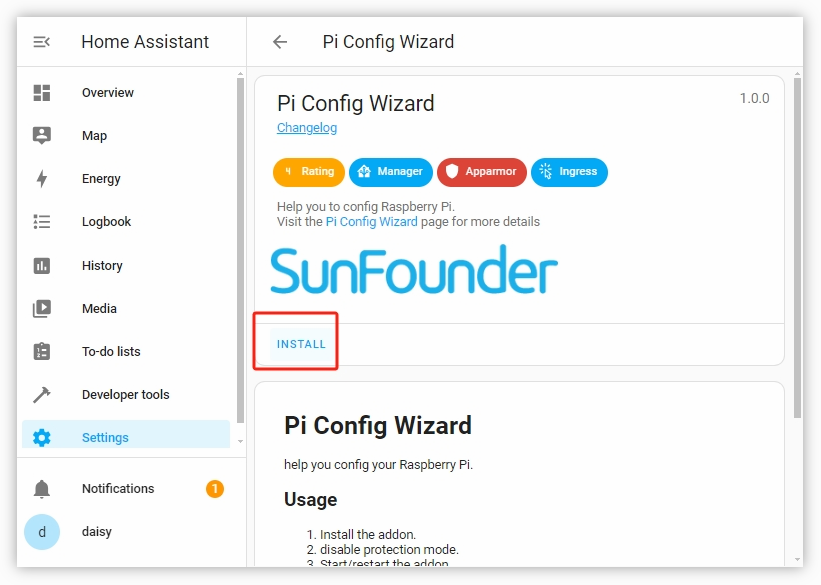

  2. Sur la page du Pi Config Wizard, cliquez sur INSTALL et attendez la fin de l’installation.

    ../../_images/home_config_install2.png

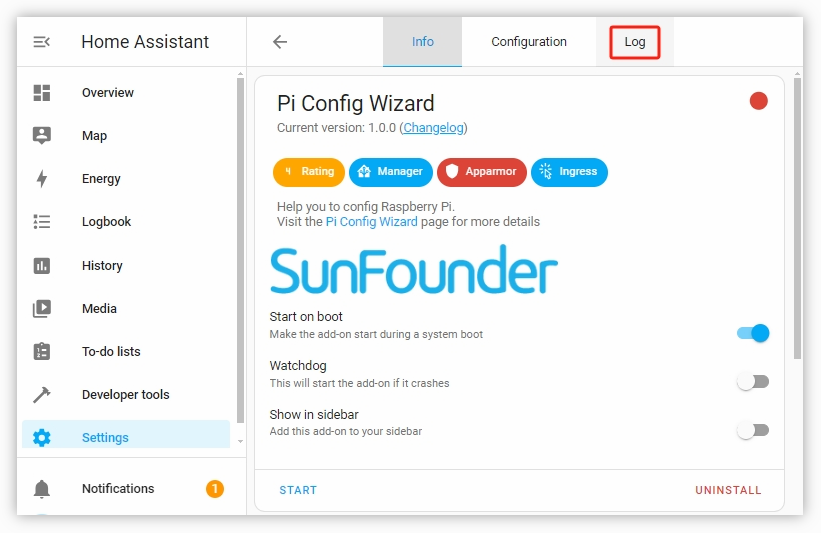

  3. Une fois installé, allez à l’onglet Log pour vérifier s’il y a des erreurs.

    ../../_images/home_log2.png

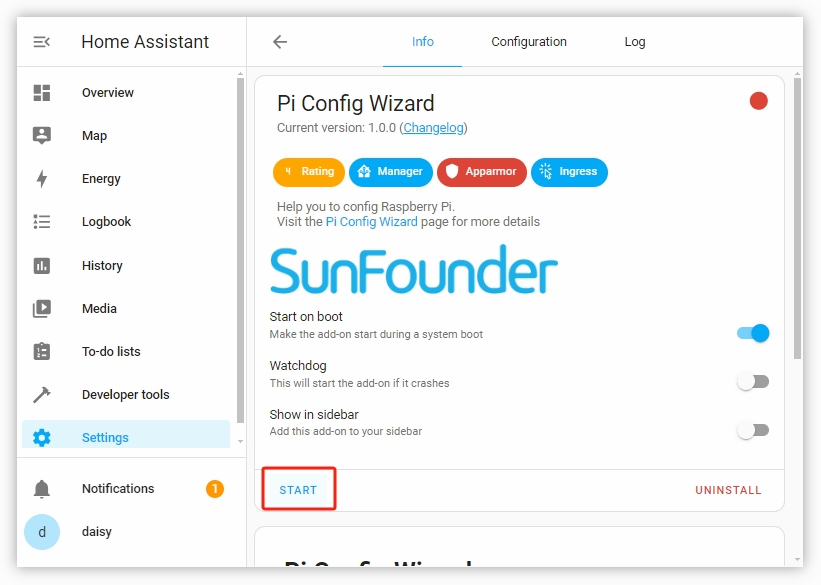

  4. S’il n’y a pas d’erreurs, retournez sur l’onglet Info et cliquez sur START pour démarrer le module.

    ../../_images/home_start2.png

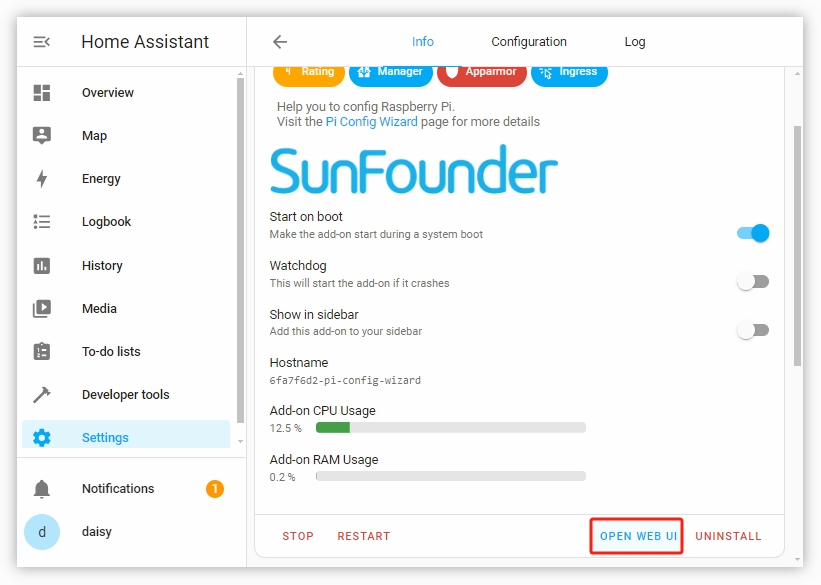

  5. Ouvrez ensuite l’interface WEB UI.

    ../../_images/home_open_web_ui2.png

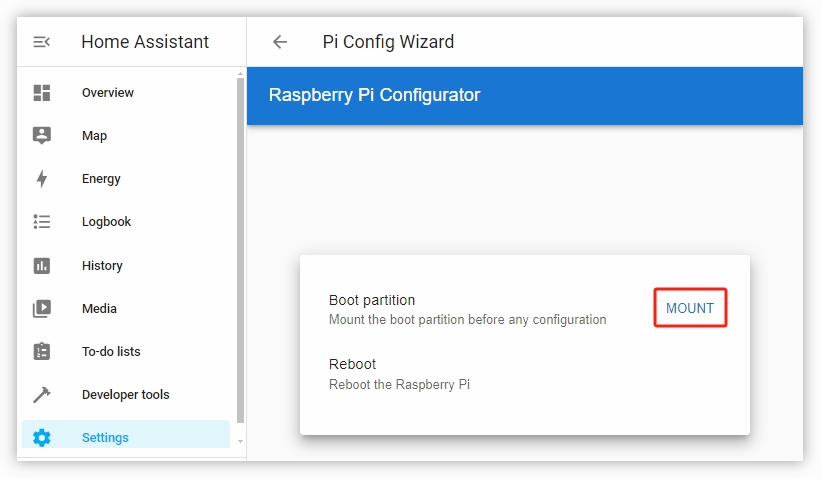

  6. Dans l’interface Web, vous verrez une option pour monter la partition Boot. Cliquez sur MOUNT.

    ../../_images/home_mount_boot2.png

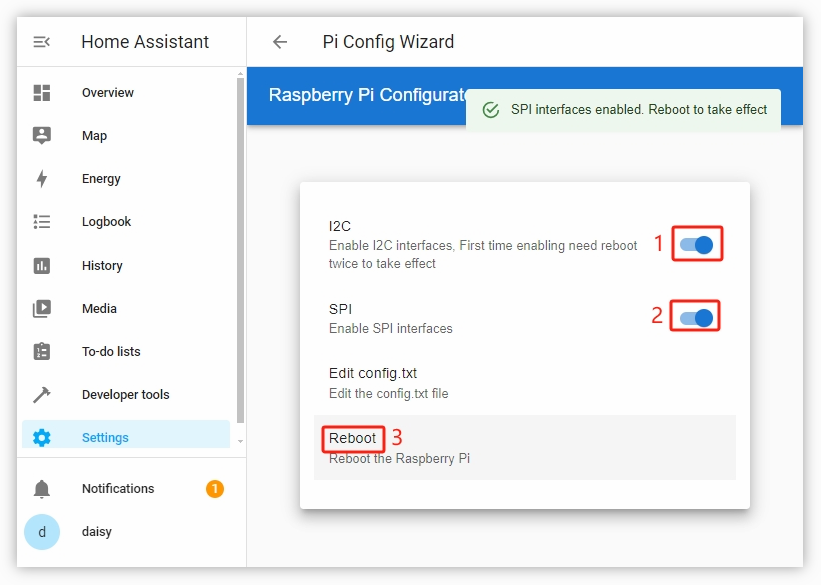

  7. Une fois le montage effectué, vous pourrez activer I2C, SPI et modifier le fichier config.txt. Cochez I2C et SPI, puis cliquez sur le bouton de redémarrage pour redémarrer le Raspberry Pi.

    ../../_images/home_i2c_spi2.png

  8. Après redémarrage, actualisez la page. Vous reviendrez à la page de montage de la partition. Cliquez de nouveau sur MOUNT.

    ../../_images/home_mount_boot2.png

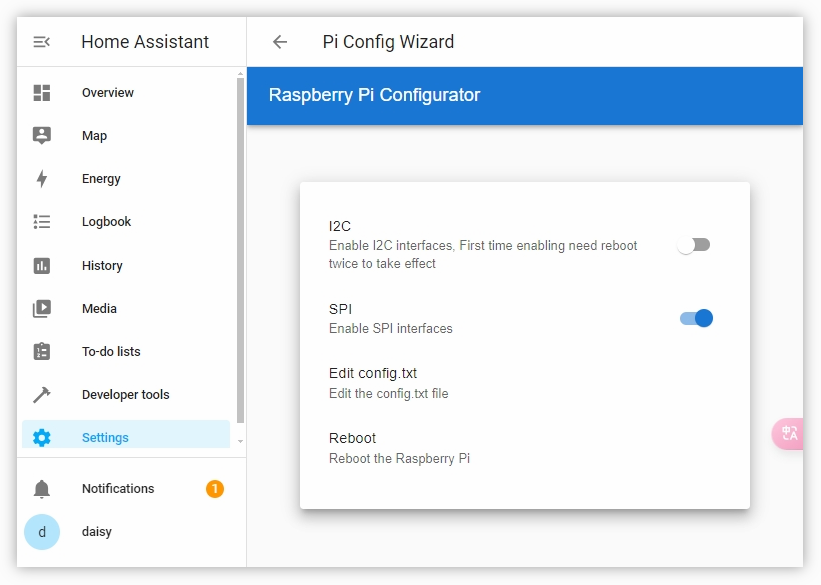

  9. En général, SPI sera activé, mais pas I2C car deux redémarrages sont nécessaires. Activez I2C à nouveau, puis redémarrez.

    ../../_images/home_enable_i2c2.png

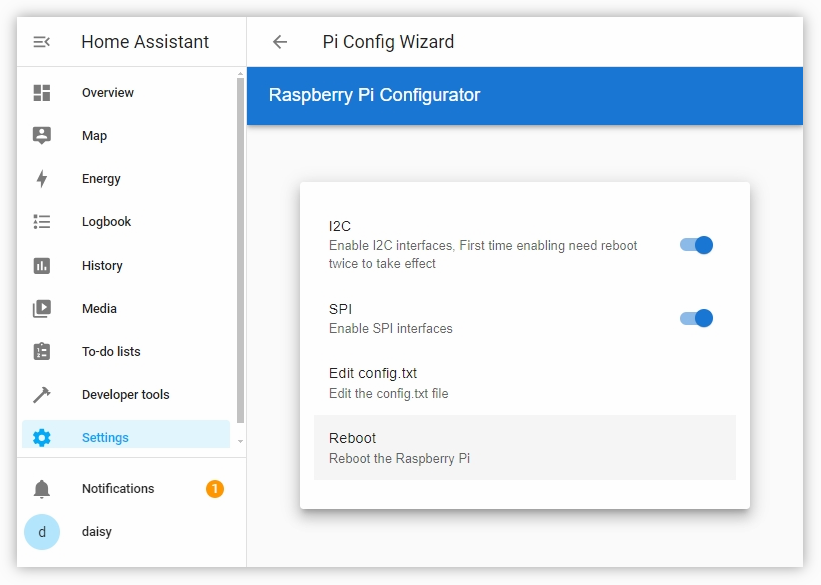

  10. Après ce second redémarrage, retournez à la page MOUNT. I2C et SPI devraient maintenant être activés.

    ../../_images/home_i2c_spi_enable2.png

Note

  • Si après actualisation vous n’êtes pas redirigé vers la page de montage, allez dans Settings -> Add-ons -> Pi Config Wizard.

  • Vérifiez que le module est bien démarré. Sinon, cliquez sur START.

  • Une fois démarré, cliquez sur OPEN WEB UI, puis sur MOUNT pour vérifier si I2C et SPI sont bien activés.

4. Installer le module Pironman 5 Mini

L’installation du module Pironman 5 Mini peut maintenant commencer.

  1. Ouvrez Settings -> Add-ons.

    ../../_images/home_setting_addon2.png

  2. Cliquez sur le signe plus en bas à droite pour accéder à la boutique.

    ../../_images/home_addon2.png

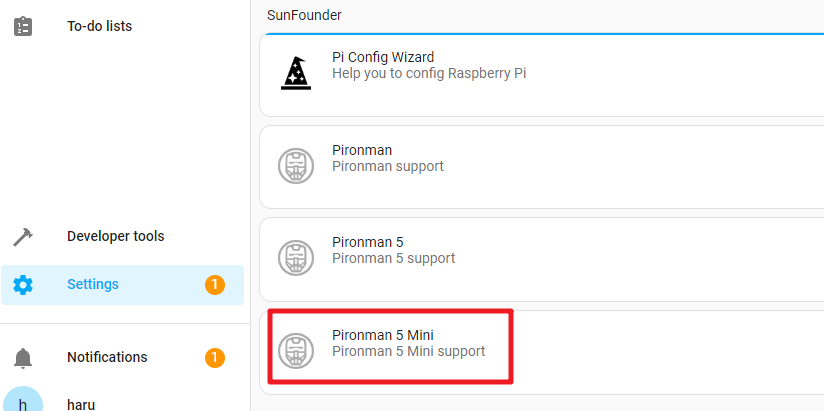

  3. Trouvez Pironman 5 Mini dans la liste SunFounder et cliquez dessus.

    ../../_images/home_pironman5_mini_addon.png

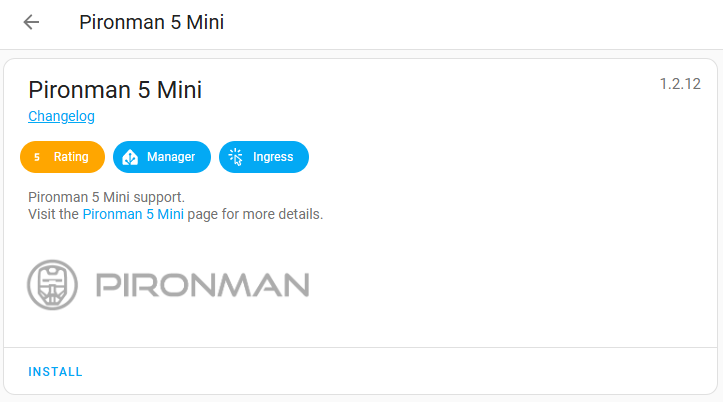

  4. Procédez à l’installation du module Pironman 5 Mini.

    ../../_images/home_pironman5_mini_addon_install.png

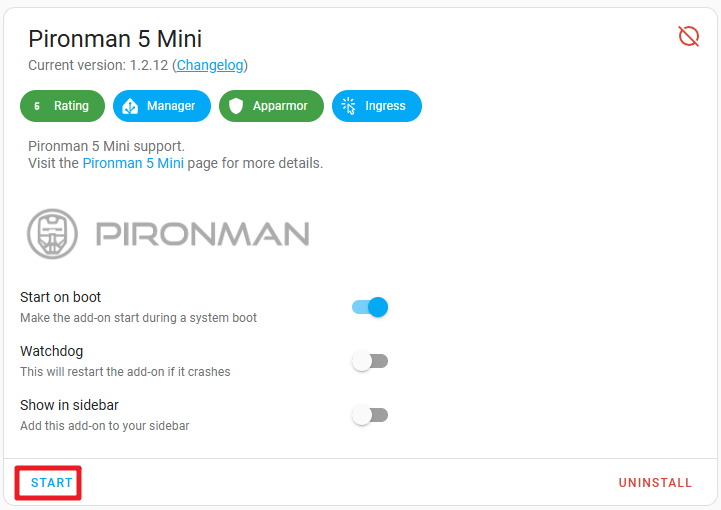

  5. Une fois installé, cliquez sur START. Quatre LED RGB WS2812 s’allumeront en bleu avec un effet de respiration.

    ../../_images/home_pironman5_mini_addon_start.png

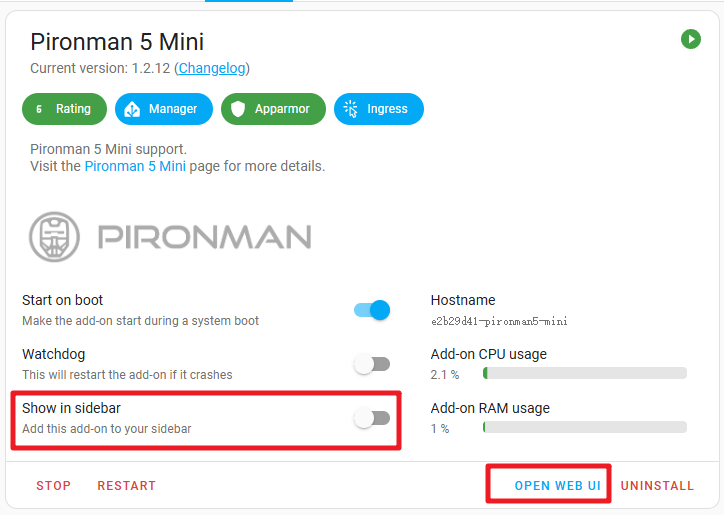

  6. Cliquez ensuite sur OPEN WEB UI pour ouvrir l’interface web de Pironman 5 Mini. Vous pouvez aussi activer l’affichage dans la barre latérale pour y accéder plus rapidement.

    ../../_images/home_pironman5_mini_webui.png

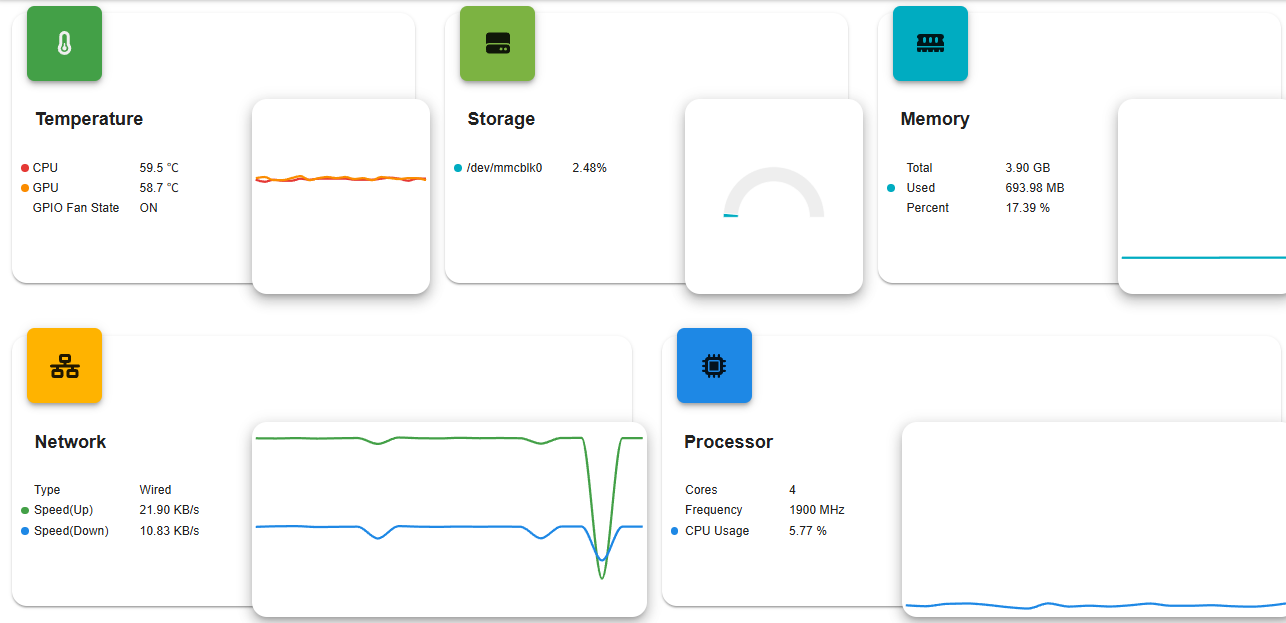

  7. Vous pourrez alors consulter les informations de votre Raspberry Pi, configurer les LED RGB, contrôler le ventilateur, etc.

    ../../_images/home_web1.png

Note

À ce stade, vous avez correctement configuré le Pironman 5 Mini, et il est prêt à être utilisé.

Pour un contrôle avancé de ses composants, veuillez vous référer à 5. Contrôle via commandes ou tableau de bord.
