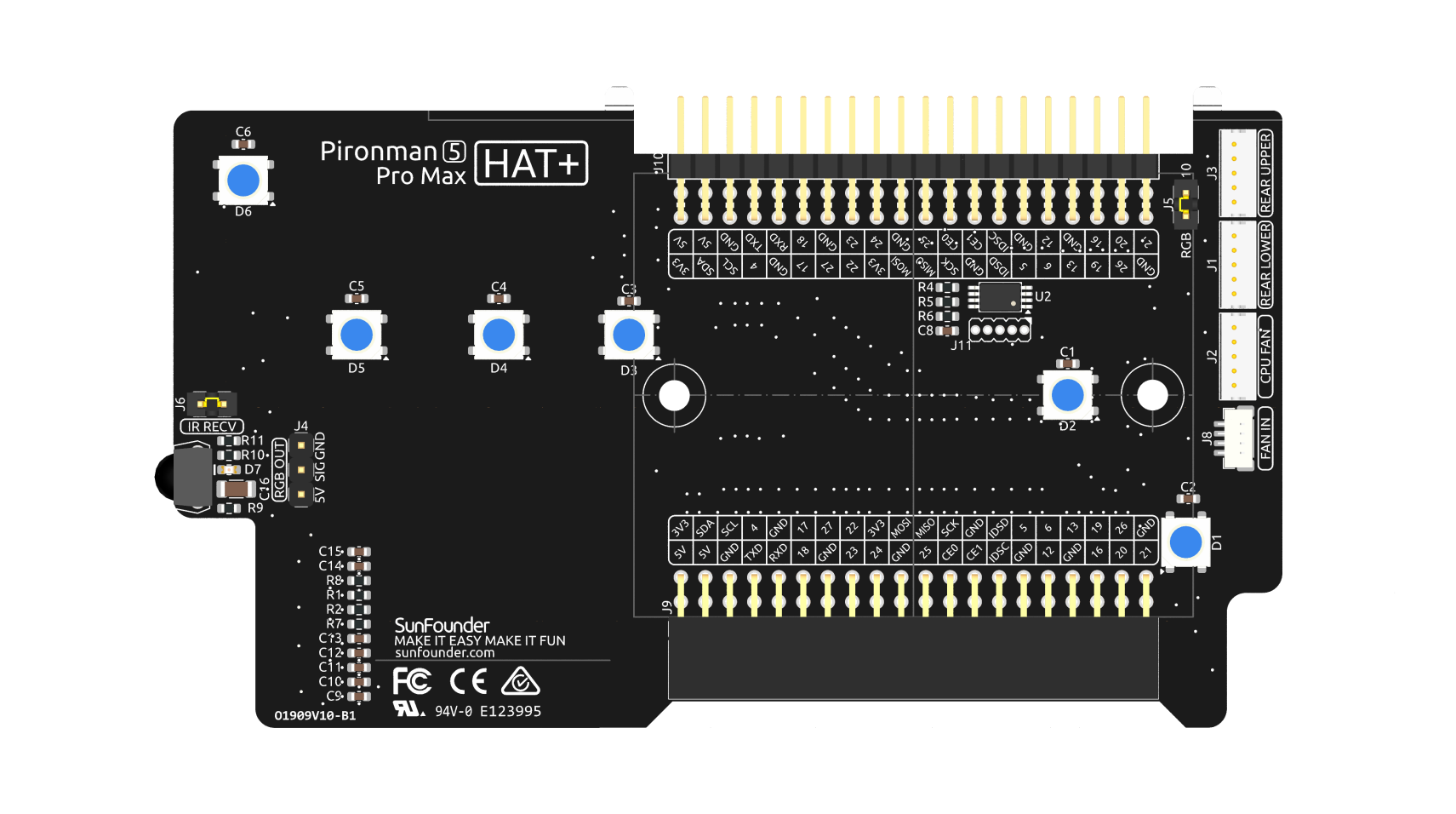

IO-Expander

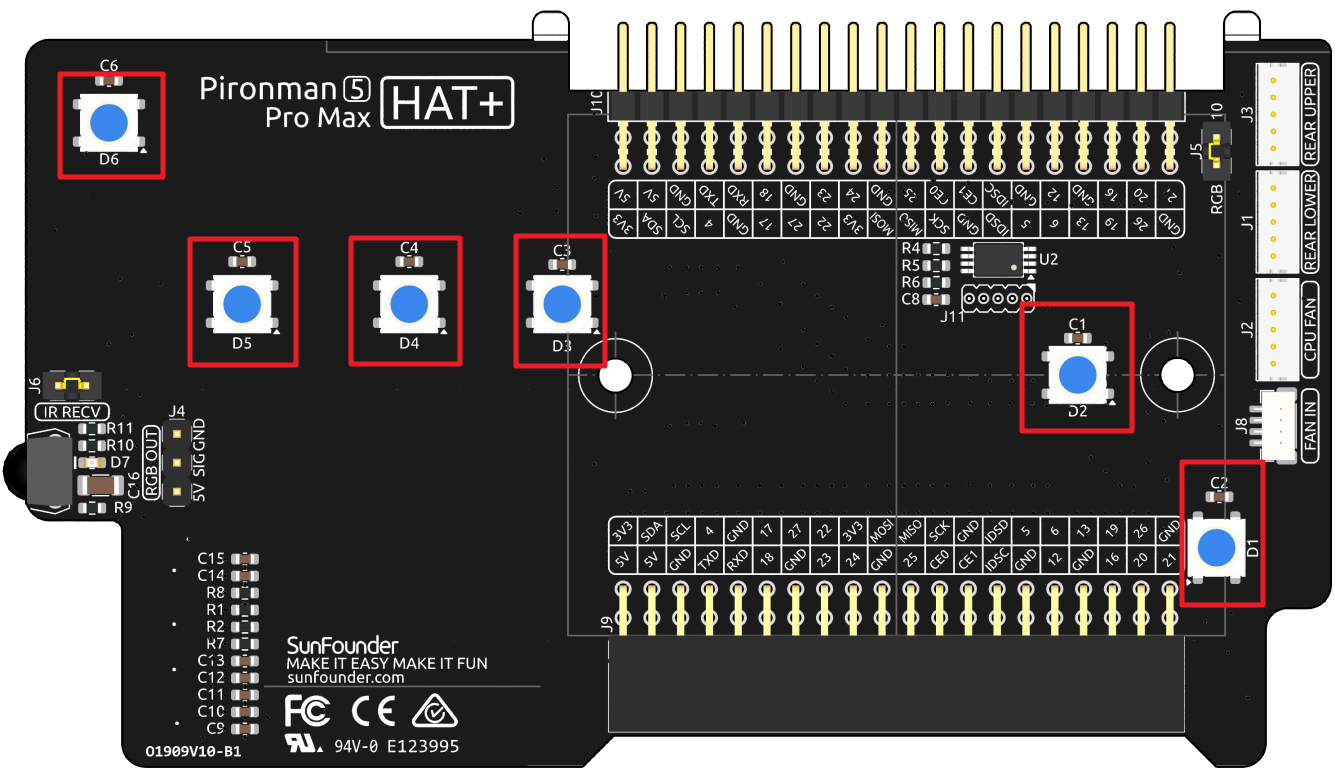

RGB-LEDs

Die Platine verfügt über 18 adressierbare WS2812B-RGB-LEDs: 6 auf der Platine und 12 in die RGB-Lüfter integriert. Benutzer können sie ein- oder ausschalten, die Farbe ändern, die Helligkeit anpassen, die Anzeigemodi wechseln und die Geschwindigkeit der Änderungen einstellen.

RGB-Steuerungspin

Die RGB-LED wird über SPI angesteuert und ist mit GPIO10 verbunden, dem SPI-MOSI-Pin. Die beiden gezeigten Pins werden verwendet, um die RGB-LED mit GPIO10 zu verbinden. Wenn nicht benötigt, kann der Jumper entfernt werden.

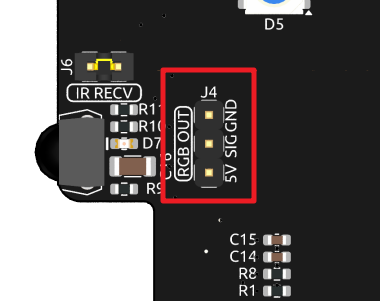

RGB-Ausgangspins

Die WS2812-RGB-LEDs unterstützen eine serielle Verbindung, was den Anschluss eines externen RGB-LED-Streifens ermöglicht. Verbinden Sie den SIG-Pin mit dem DIN-Pin des externen Streifens zur Erweiterung.

Die Platine verfügt über 18 adressierbare WS2812B-RGB-LEDs: 6 auf der Platine und 12 in die RGB-Lüfter integriert. Schließen Sie zusätzliche LEDs an und aktualisieren Sie die Anzahl mit:

sudo pironman5 --rgb-led-count [Anzahl]

Beispiel:

sudo pironman5 --rgb-led-count 24

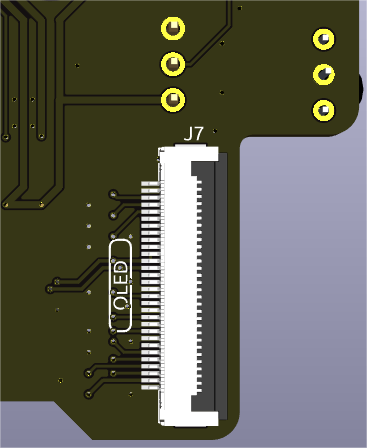

OLED-Bildschirmanschluss

Der OLED-Bildschirmanschluss mit der Adresse 0x3C ist ein Hauptmerkmal.

Wenn der OLED-Bildschirm nichts anzeigt oder falsch anzeigt, können Sie die folgenden Schritte zur Fehlerbehebung ausführen:

Überprüfen Sie, ob das FPC-Kabel des OLED-Bildschirms richtig angeschlossen ist.

Verwenden Sie den folgenden Befehl, um die Laufprotokolle des Programms anzuzeigen und auf Fehlermeldungen zu prüfen.
cat /var/log/pironman5/pironman5.log
Alternativ können Sie mit dem folgenden Befehl prüfen, ob die i2c-Adresse 0x3C des OLEDs erkannt wird:
sudo i2cdetect -y 1
Wenn die ersten beiden Schritte keine Probleme ergeben, versuchen Sie, den pironman5-Dienst neu zu starten, um zu sehen, ob das Problem dadurch behoben wird.
sudo systemctl restart pironman5.service

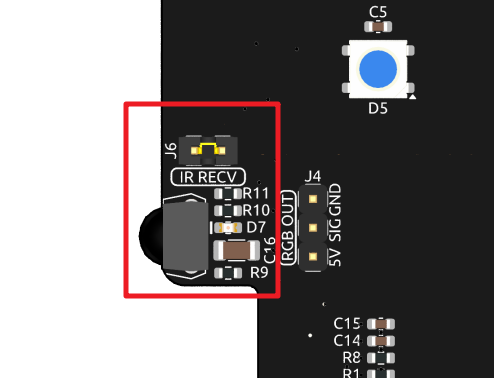

Infrarotempfänger

Modell: IRM-56384, arbeitet bei 38KHz.
Verbindung: Der IR-Empfänger ist mit GPIO13 verbunden.
D7: Eine Infrarot-Empfangsanzeige, die bei Signalerfassung blinkt.
J6: Ein Pin zur Aktivierung der Infrarotfunktion. Standardmäßig ist eine Jumperkappe aufgesteckt, um die Funktion sofort nutzen zu können. Entfernen Sie die Kappe, um GPIO13 freizugeben, wenn der IR-Empfänger nicht verwendet wird.

Um den IR-Empfänger zu nutzen, überprüfen Sie die Verbindung und installieren Sie das erforderliche Modul:

Verbindung testen:
```
sudo ls /dev |grep lirc
```
Das Modul lirc installieren:
```
sudo apt-get install lirc -y
```
Testen Sie nun den IR-Empfänger, indem Sie den folgenden Befehl ausführen.
```
mode2 -d /dev/lirc0
```
Drücken Sie nach Ausführung des Befehls eine Taste auf der Fernbedienung, und der Code dieser Taste wird ausgegeben.

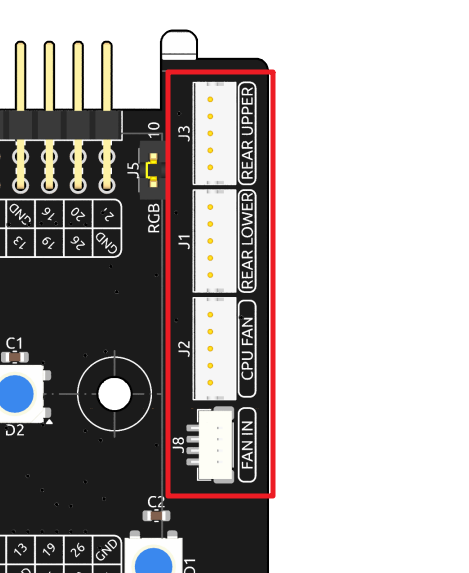

RGB-Lüfter-Pins

Die IO-Erweiterungsplatine unterstützt bis zu drei 5V-PWM-Lüfter. Alle Lüfter werden gemeinsam gesteuert.

Das Lüftersteuersignal wird an den FAN IN-Anschluss auf der IO-Erweiterungsplatine angeschlossen und dann über die drei dedizierten Lüfteranschlüsse ausgegeben. Diese Anschlüsse sind von oben nach unten als REAR UPPER, REAR LOWER und CPU FAN beschriftet. Bitte schließen Sie sie gemäß dem Siebdruck an, da dies sonst die RGB-Steuerung am Lüfter beeinträchtigt.

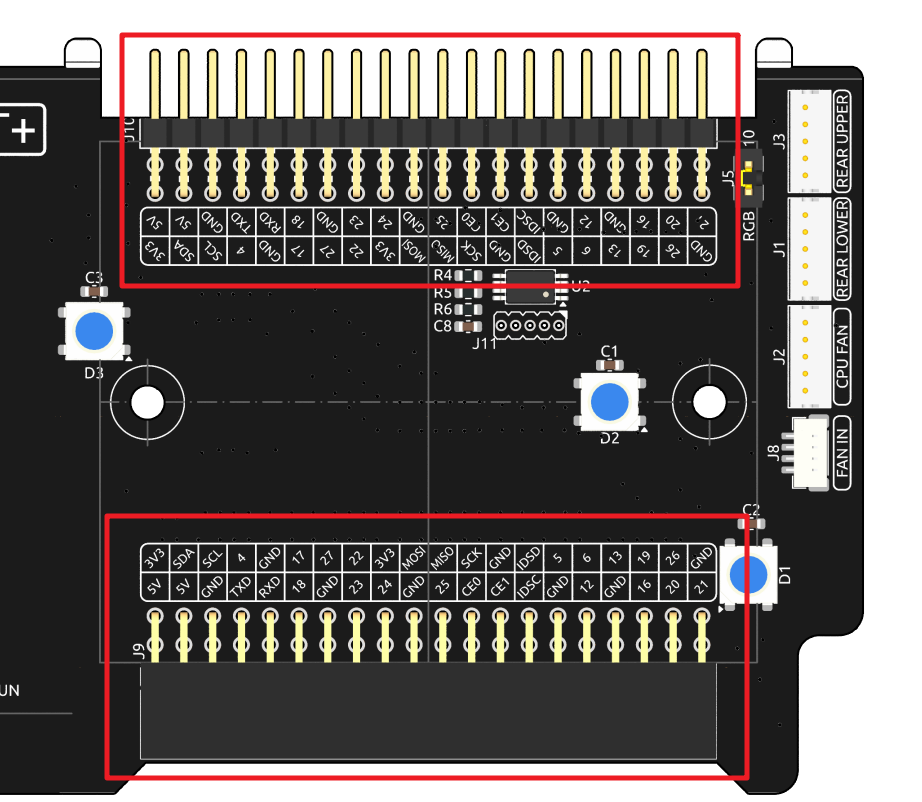

Stiftleisten

Zwei rechtwinklige Stiftleisten führen die GPIOs des Raspberry Pi heraus. Beachten Sie jedoch, dass der IR-Empfänger, die RGB-LEDs und die Lüfter einige Pins belegen. Entfernen Sie die entsprechenden Jumperkappen, um diese Pins für andere Funktionen zu nutzen.

Pironman 5 MAX	Raspberry Pi 5
IR-Empfänger (Optional)	GPIO13
OLED SDA	SDA
OLED SCL	SCL
Lüfter (Optional)	GPIO6
FLED (Optional)	GPIO5
RGB (Optional)	GPIO10
