3.4 - Pantalla de Cristal Líquido

El LCD1602 es una pantalla de cristal líquido de tipo característico que puede mostrar 32 caracteres (16*2) simultáneamente.

Como bien se sabe, aunque las pantallas LCD y otros dispositivos visuales enriquecen enormemente la interacción hombre-máquina, comparten una desventaja común: cuando se conectan a un controlador, ocupan múltiples pines de E/S, lo cual puede ser problemático en controladores con pocos puertos externos, además de restringir otras funciones del controlador. Por eso, el LCD1602 con bus I2C fue desarrollado para solucionar este problema.

pin_i2c

Aquí usaremos la interfaz I2C0 para controlar el LCD1602 y mostrar texto.

Componentes Necesarios

Para este proyecto, necesitamos los siguientes componentes.

Es muy conveniente adquirir un kit completo, aquí tienes el enlace:

Nombre

ITEMS EN ESTE KIT

LINK DE COMPRA

Kit Kepler

450+

Kepler Ultimate Kit

También puedes comprarlos por separado en los enlaces a continuación.

N°

INTRODUCCIÓN DEL COMPONENTE

CANTIDAD

LINK DE COMPRA

1

Conociendo el Pico W

1

COMPRAR

2

Cable Micro USB

1

3

Protoboard

1

COMPRAR

4

Cables de Puente (Jumpers)

Varios

COMPRAR

5

I2C LCD1602

1

COMPRAR

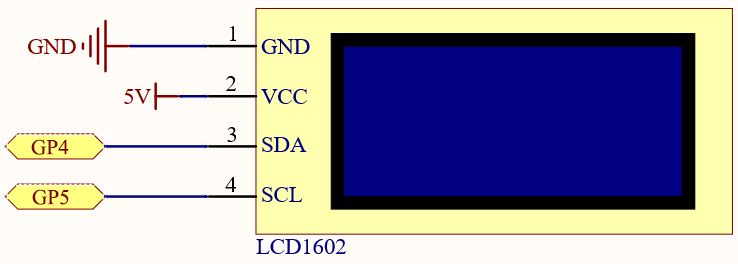

Esquema

sch_lcd_ar

Conexión

wiring_lcd_ar

Código

Nota

  • Puedes abrir el archivo 3.4_liquid_crystal_display.ino en la ruta kepler-kit-main/arduino/3.4_liquid_crystal_display.

  • O copia este código en el Arduino IDE.

  • Luego selecciona la placa Raspberry Pi Pico y el puerto correcto antes de hacer clic en el botón de carga.

  • Aquí se utiliza la librería LiquidCrystal I2C, que puedes instalar desde el Administrador de Librerías.

    ../_images/lib_i2c_lcd.png

Después de cargar el código correctamente, verás «SunFounder» y «Hello World» en el LCD I2C1602.

Nota

Si el código y la conexión están bien, pero la pantalla LCD aún no muestra contenido, puedes ajustar el potenciómetro en la parte posterior para aumentar el contraste.

¿Cómo funciona?

Llamando a la biblioteca LiquidCrystal_I2C.h, puedes controlar fácilmente la LCD.

#include "LiquidCrystal_I2C.h"

Funciones de la Biblioteca

LiquidCrystal_I2C(uint8_t lcd_Addr,uint8_t lcd_cols,uint8_t lcd_rows)

Crea una nueva instancia de la clase LiquidCrystal_I2C que representa una LCD específica conectada a tu placa Arduino.

  • lcd_Addr: La dirección de la LCD, que por defecto es 0x27.

  • lcd_cols: El LCD1602 tiene 16 columnas.

  • lcd_rows: El LCD1602 tiene 2 filas.

void init()

Inicializa la LCD.

void backlight()

Activa la retroiluminación (opcional).

void nobacklight()

Apaga la retroiluminación (opcional).

void display()

Activa la pantalla LCD.

void nodisplay()

Apaga rápidamente la pantalla LCD.

void clear()

Limpia la pantalla y coloca el cursor en la posición cero.

void setCursor(uint8_t col,uint8_t row)

Coloca el cursor en la posición col, row.

void print(data,BASE)

Imprime texto en la LCD.

  • data: Los datos a imprimir (char, byte, int, long o string).

  • BASE (opcional): La base en la que imprimir números: BIN para binario (base 2), DEC para decimal (base 10), OCT para octal (base 8), HEX para hexadecimal (base 16).

Aprende Más

Sube el código al Pico W, y el contenido que ingreses en el monitor serial se imprimirá en la LCD.

Nota

  • Puedes abrir el archivo 3.4_liquid_crystal_display_2.ino en la ruta kepler-kit-main/arduino/3.4_liquid_crystal_display_2.

  • O copia este código en el Arduino IDE.

  • No olvides seleccionar la placa (Raspberry Pi Pico) y el puerto correcto antes de hacer clic en el botón Upload.

Además de leer datos de los componentes electrónicos, el Pico W puede leer datos ingresados en el monitor del puerto serial, y puedes usar Serial.read() como controlador en el experimento del circuito.

Ejecuta la comunicación serial en setup() y configura la tasa de datos a 9600.

Serial.begin(9600);

El estado del monitor serial se evalúa en loop(), y el procesamiento de información solo se realiza cuando se reciben datos.

if (Serial.available() > 0){}

Limpia la pantalla.

lcd.clear();

Lee el valor de entrada en el monitor serial y lo almacena en la variable incomingByte.

char incomingByte = Serial.read();

Muestra cada carácter en la LCD y omite el carácter de salto de línea.

while (Serial.available() > 0) {
    char incomingByte=Serial.read();
    if(incomingByte==10){break;}// omite el carácter de salto de línea
    lcd.print(incomingByte);// muestra cada carácter en la LCD
}
