SunFounder R3 板

../_images/uno_r3.jpg

备注

SunFounder R3 板是一款与 Arduino Uno 功能几乎相同的主板，两块板可以互换使用。

SunFounder R3 板是一款基于 ATmega328P（数据手册）的微控制器板。它有 14 个数字输入/输出引脚（其中 6 个可用作 PWM 输出）、6 个模拟输入、一个 16 MHz 陶瓷谐振器（CSTCE16M0V53-R0）、一个 USB 连接、一个电源插座、一个 ICSP 接口和一个复位按钮。它包含了支持微控制器所需的一切；只需通过 USB 线缆连接到计算机，或用 AC-DC 适配器或电池供电即可开始使用。

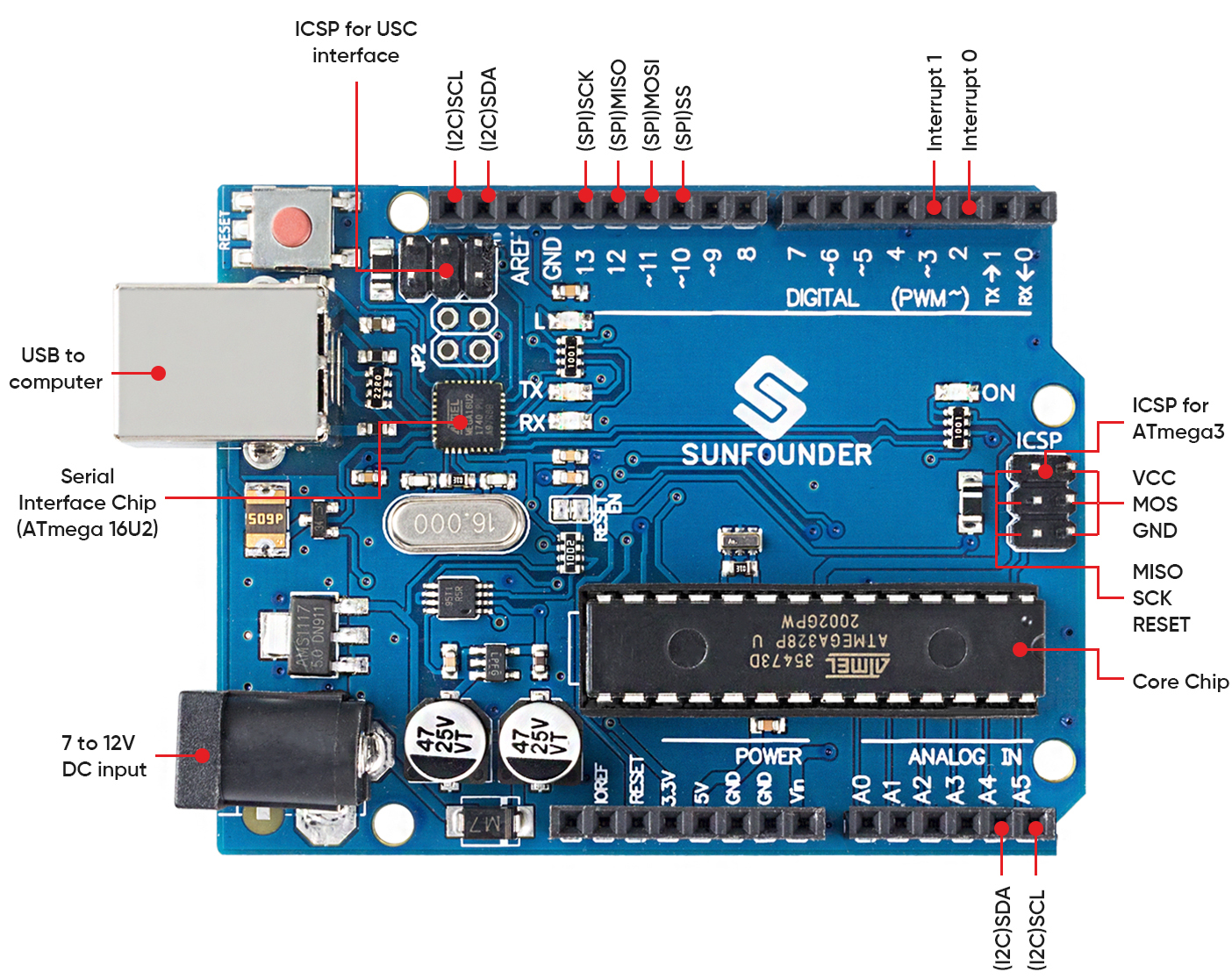

技术参数

../_images/uno.jpg

  • 微控制器：ATmega328P

  • 工作电压：5V

  • 输入电压（推荐）：7-12V

  • 输入电压（限制）：6-20V

  • 数字 I/O 引脚：14（0-13，其中 6 个提供 PWM 输出（3, 5, 6, 9-11））

  • PWM 数字 I/O 引脚：6（3, 5, 6, 9-11）

  • 模拟输入引脚：6（A0-A5）

  • 每个 I/O 引脚的直流电流：20 mA

  • 3.3V 引脚的直流电流：50 mA

  • 闪存：32 KB（ATmega328P），其中 0.5 KB 用于引导加载程序

  • SRAM：2 KB（ATmega328P）

  • EEPROM：1 KB（ATmega328P）

  • 时钟速度：16 MHz

  • LED_BUILTIN：13

  • 长度：68.6 mm

  • 宽度：53.4 mm

  • 重量：25 g

  • I2C 接口：A4(SDA), A5(SCL)
