ESP32 CAM

ESP32-CAM 是一款非常小巧的摄像头模块，搭载 ESP32-S 芯片，价格约为 10 美元。除了 OV2640 摄像头和几个用于连接外设的 GPIO 引脚外，它还配备了一个 microSD 卡插槽，可用于存储摄像头拍摄的图像或存储文件以提供给客户端。

该模块可独立工作，作为最小的系统，尺寸仅为 27*40.5*4.5mm，深度休眠电流低至 6mA。

ESP32-CAM 可广泛应用于各种物联网应用，适用于家庭智能设备、工业无线控制、无线监控、二维码无线识别、无线定位系统信号等物联网应用。它是物联网应用的理想解决方案。

技术规格

模块型号	ESP32-CAM
封装	DIP-16
尺寸	27*40.5*4.5（±0.2）mm
SPI Flash	默认 32Mbit
RAM	内部 520KB + 外部 8MB PSRAM
蓝牙	蓝牙 4.2 BR/EDR 和 BLE 标准
Wi-Fi	802.11 b/g/n/e/i
支持接口	UART、SPI、I2C、PWM
支持 TF 卡	最高 4G
IO 引脚	9
串口速率	默认 115200 bps
图像输出格式	JPEG（仅 OV2640 支持）、BMP、GRAYSCALE
频谱范围	2400 ~ 2483.5MHz
天线类型	板载 PCB 天线，增益 2dBi
发射功率	802.11b：17±2 dBm (@11Mbps)
	802.11g：14±2 dBm (@54Mbps)
	802.11n：13±2 dBm (@MCS7)
接收灵敏度	CCK, 1 Mbps：-90dBm,
	CCK, 11 Mbps：-85 dBm
	6 Mbps (1/2 BPSK)：-88 dBm
	54 Mbps (3/4 64-QAM)：-70dBm
	MCS7 (65 Mbps, 72.2 Mbps)：-67dBm
功耗	闪光灯关闭：180mA@5V,
	闪光灯开启且亮度最大：310mA@5V
	深度休眠：最低功耗可达 6mA@5V
	Moderm-sleep：最低 20mA@5V
	轻度睡眠：最低 6.7mA@5V
安全性	WPA/WPA2/WPA2-Enterprise/WPS
电源范围	4.75-5.25V
工作温度	-20 ℃ ~ 70 ℃
存储环境	-40 ℃ ~ 125 ℃ , < 90%RH

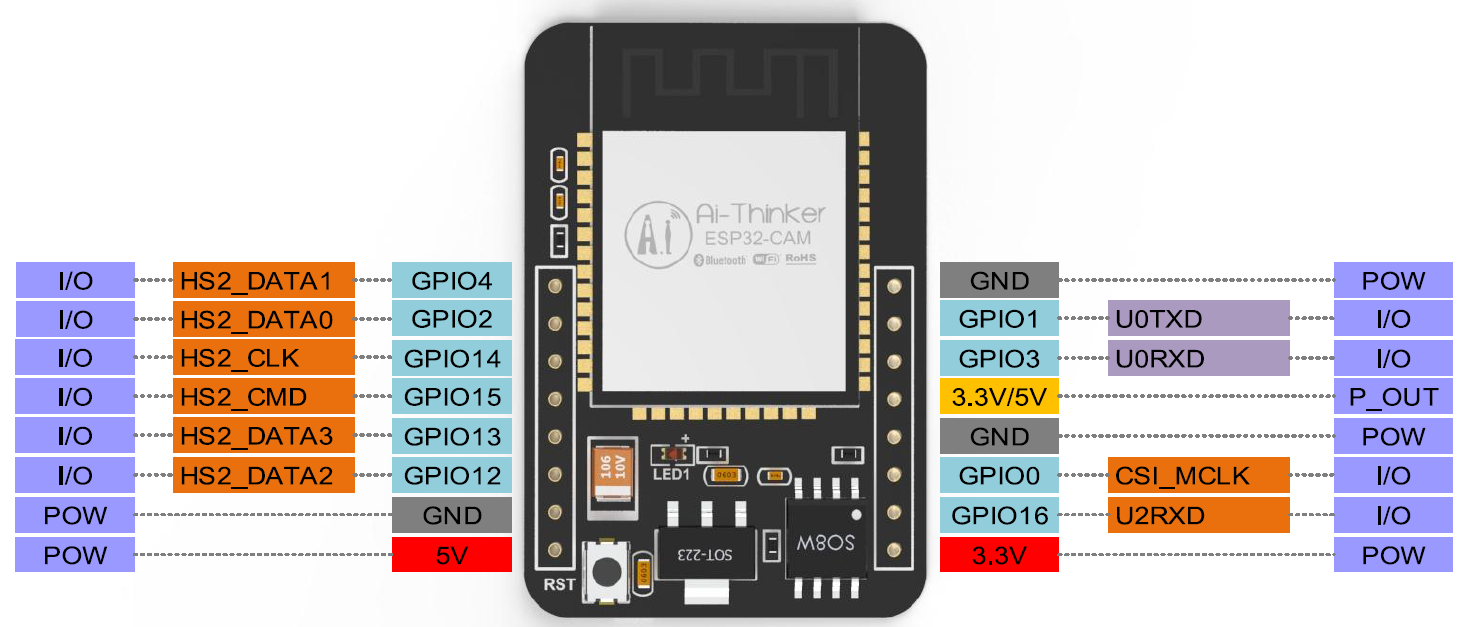

ESP32-CAM 引脚图

下图显示了 ESP32-CAM 的引脚图（AI-Thinker 模块）。

• 有三个 GND 引脚和三个电源引脚：3.3V、5V 以及 3.3V 或 5V。

• GPIO 1 和 GPIO 3 是串行引脚。你需要这些引脚向开发板上传代码。

• 此外， GPIO 0 也起着重要作用，它决定 ESP32 是否处于烧录模式。当 GPIO 0 连接到 GND 时，ESP32 处于烧录模式。

• 以下引脚内部连接到 microSD 卡读卡器：

• GPIO 14：CLK

• GPIO 15：CMD

• GPIO 2：Data 0

• GPIO 4：Data 1（也连接到板载 LED）

• GPIO 12：Data 2

• GPIO 13：Data 3

注意

• 请确保模块的输入电源至少为 5V 2A，否则图像可能出现水纹。

• ESP32 GPIO32 引脚控制摄像头电源。当摄像头工作时，请将 GPIO32 拉低。

• 由于 GPIO0 连接到摄像头 XCLK，使用时请将 GPIO0 悬空，不要连接高电平或低电平。

• 出厂时已包含默认固件，不提供额外下载。如需重新烧录其他固件，请谨慎操作。

文档

• 原理图：ESP32-CAM schematic diagram

• 摄像头规格书（英文版）：ov2640_ds_1.8

备注

以上所有信息来自 Ai-Thinker
