Lichtempfindliches Array

Dieses Programm wandelt die Messwerte eines lichtabhängigen Widerstands in eine entsprechende Anzahl beleuchteter LED-Lichter um und schafft so einen einfachen Indikator für die Helligkeit des Lichts.

Benötigte Komponenten

Für dieses Projekt benötigen wir die folgenden Komponenten.

Es ist definitiv praktisch, ein ganzes Kit zu kaufen, hier ist der Link:

Name	ARTIKEL IN DIESEM KIT	LINK
Elite Explorer Kit	300+	Elite Explorer Kit

Sie können sie auch einzeln über die untenstehenden Links kaufen.

KOMPONENTENVORSTELLUNG	KAUF-LINK
Arduino Uno R4 WiFi	-
Steckbrett	KAUFEN
Jumperkabel	KAUFEN
Widerstand	KAUFEN
LED	KAUFEN
Fotowiderstand	KAUFEN

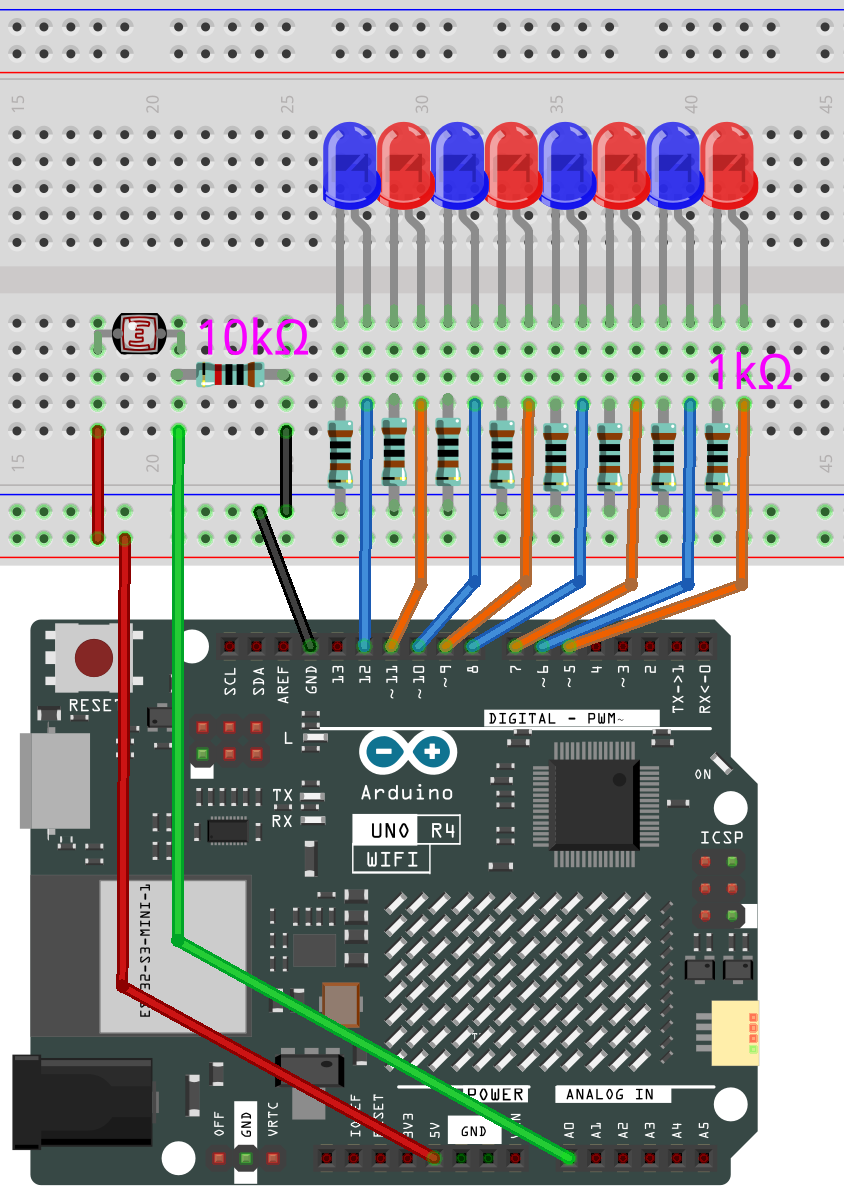

Verdrahtung

Schaltplan

Code

Bemerkung

• Sie können die Datei 04_light_sensitive_array.ino direkt unter dem Pfad elite-explorer-kit-main\fun_project\04_light_sensitive_array öffnen.

• Oder kopieren Sie diesen Code in die Arduino IDE.

04_light_sensitive_array.ino

/*
  The code reads the ambient light level through a photoresistor and lights up
  a certain number of LEDs based on the light level. The LEDs serve as a "light level bar."

  Board: Arduino Uno R4
  Component: Photoresistor and LED
*/

// Constants for the number of LEDs and their pins
const int NbrLEDs = 8;
const int ledPins[] = { 5, 6, 7, 8, 9, 10, 11, 12 };

// Pin for the photoresistor
const int photocellPin = A0;

// Variables to store sensor and LED level values
int sensorValue = 0;  // value read from the sensor
int ledLevel = 0;     // sensor value converted into LED 'bars'

void setup() {
  // Initialize all LED pins as outputs
  for (int led = 0; led < NbrLEDs; led++) {
    pinMode(ledPins[led], OUTPUT);
  }
}

void loop() {
  sensorValue = analogRead(photocellPin);              // Read the ambient light level from the photoresistor
  ledLevel = map(sensorValue, 300, 1023, 0, NbrLEDs);  // Map the sensor value to the number of LEDs to be lit

  // Update the state of each LED based on the mapped value
  for (int led = 0; led < NbrLEDs; led++) {
    if (led < ledLevel) {
      digitalWrite(ledPins[led], HIGH);  // Turn ON LEDs that are below the level
    } else {
      digitalWrite(ledPins[led], LOW);  // Turn OFF LEDs that are above the level
    }
  }
}

Wie funktioniert das?

Hier ist eine schrittweise Erklärung des Codes:

1. Konstanten- und Variablendefinitionen:

   NbrLEDs: Definiert die Anwesenheit von 8 LEDs. ledPins[]: LEDs sind an die Arduino-Pins 5 bis 12 angeschlossen. photocellPin: Der Fotowiderstand ist an den A0-Pin des Arduino angeschlossen. sensorValue: Diese Variable speichert den vom Fotowiderstand gelesenen Wert. ledLevel: Diese Variable speichert die Anzahl der LEDs basierend auf der Umwandlung des sensorValue.

2. setup():

   Konfiguriert die Pins 5 bis 12 als Ausgang, um die LEDs anzusteuern.

3. loop():

   Liest den analogen Wert des Fotowiderstands vom Pin A0, typischerweise im Bereich von 0 bis 1023. Verwendet die Funktion map, um den Wert des Fotowiderstands von 300-1023 auf den Bereich 0-8 abzubilden. Das bedeutet, dass, wenn die Messung des lichtabhängigen Widerstands 300 beträgt, keine LEDs leuchten werden; wenn die Messung 1023 oder höher ist, werden alle 8 LEDs leuchten.

   Die nachfolgende for-Schleife überprüft jede LED. Wenn ihr Index kleiner als ledLevel ist, wird die LED eingeschaltet; andernfalls wird sie ausgeschaltet.
