1.2.2 Cicalino Passivo

Introduzione

In questa lezione, impareremo come far suonare un cicalino passivo per riprodurre musica.

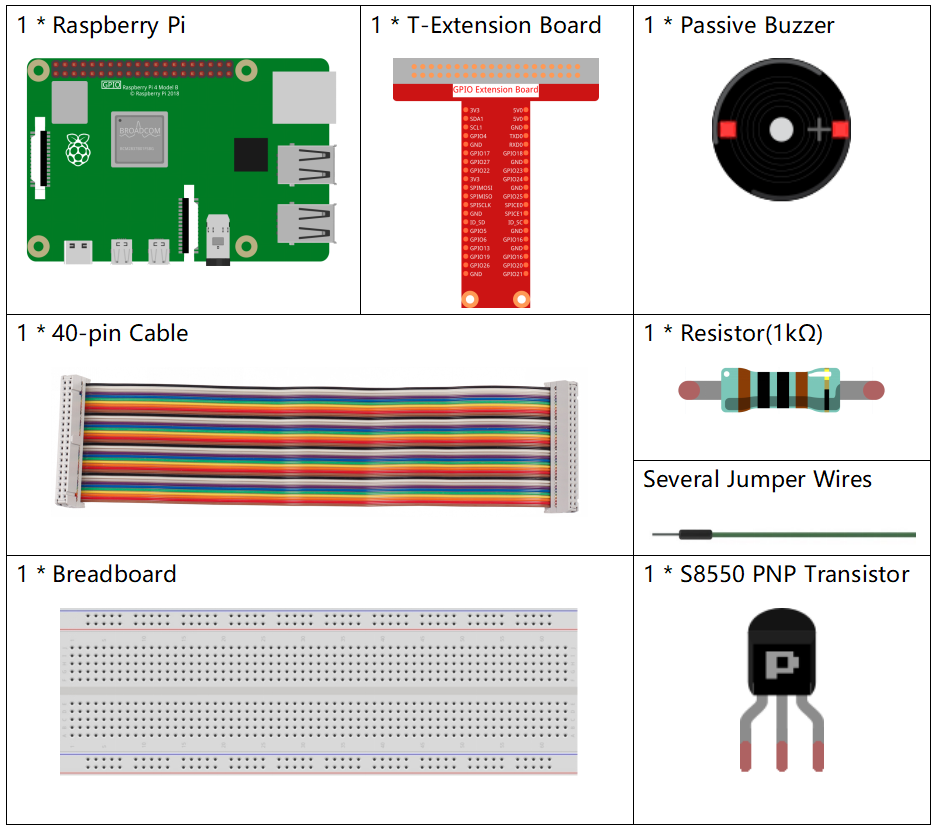

Componenti

../_images/list_1.2.21.png

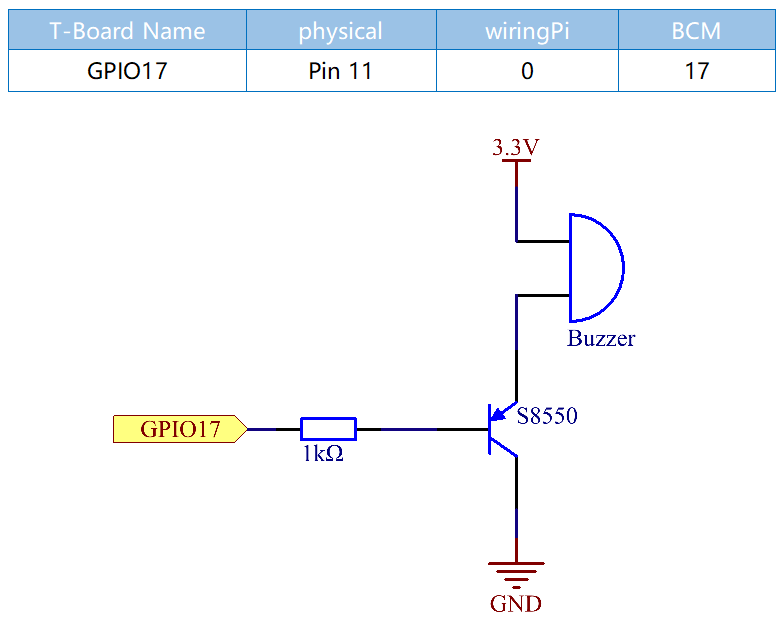

Schema Elettrico

In questo esperimento, si utilizza un cicalino passivo, un transistor PNP e una resistenza da 1k tra la base del transistor e GPIO per proteggere il transistor.

Quando il GPIO17 viene impostato su frequenze diverse, il cicalino passivo emetterà suoni differenti; in questo modo, il cicalino può riprodurre musica.

../_images/image3331.png

Procedure Sperimentali

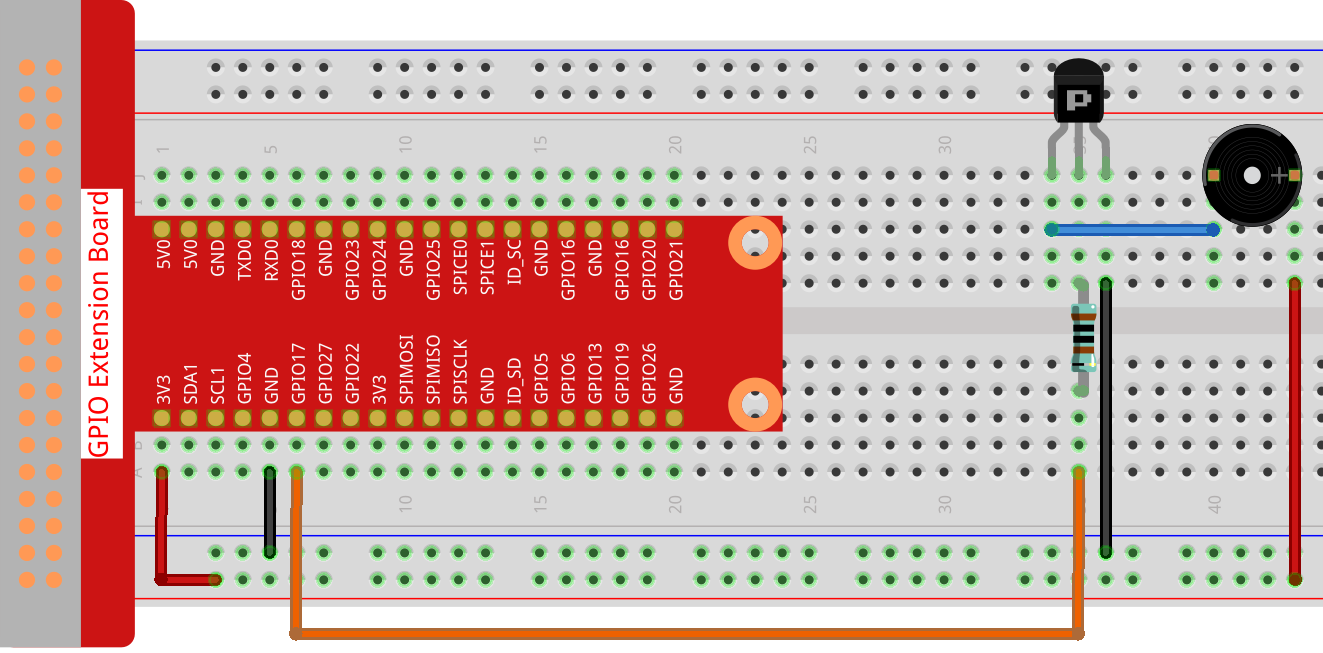

Step 1: Costruisci il circuito.

../_images/image1061.png

Step 2: Cambia la directory.

cd ~/davinci-kit-for-raspberry-pi/c/1.2.2/

Step 3: Compila.

gcc 1.2.2_PassiveBuzzer.c -lwiringPi

Step 4: Esegui.

sudo ./a.out

Quando il codice viene eseguito, il cicalino riproduce un pezzo musicale.

Nota

Se il programma non funziona o appare un errore come : "wiringPi.h: No such file or directory», consulta Il codice C non funziona?.

Codice

#include <wiringPi.h>
#include <softTone.h>
#include <stdio.h>

#define BuzPin    0

#define  CL1  131
#define  CL2  147
#define  CL3  165
#define  CL4  175
#define  CL5  196
#define  CL6  221
#define  CL7  248

#define  CM1  262
#define  CM2  294
#define  CM3  330
#define  CM4  350
#define  CM5  393
#define  CM6  441
#define  CM7  495

#define  CH1  525
#define  CH2  589
#define  CH3  661
#define  CH4  700
#define  CH5  786
#define  CH6  882
#define  CH7  990

int song_1[] = {CM3,CM5,CM6,CM3,CM2,CM3,CM5,CM6,CH1,CM6,CM5,CM1,CM3,CM2,
                CM2,CM3,CM5,CM2,CM3,CM3,CL6,CL6,CL6,CM1,CM2,CM3,CM2,CL7,
                CL6,CM1,CL5};

int beat_1[] = {1,1,3,1,1,3,1,1,1,1,1,1,1,1,3,1,1,3,1,1,1,1,1,1,1,2,1,1,
                1,1,1,1,1,1,3};


int song_2[] = {CM1,CM1,CM1,CL5,CM3,CM3,CM3,CM1,CM1,CM3,CM5,CM5,CM4,CM3,CM2,
                CM2,CM3,CM4,CM4,CM3,CM2,CM3,CM1,CM1,CM3,CM2,CL5,CL7,CM2,CM1
                };

int beat_2[] = {1,1,1,3,1,1,1,3,1,1,1,1,1,1,3,1,1,1,2,1,1,1,3,1,1,1,3,3,2,3};

int main(void)
{
    int i, j;
    if(wiringPiSetup() == -1){ //se l'inizializzazione fallisce, stampa un messaggio
        printf("setup wiringPi failed !");
        return 1;
    }

    if(softToneCreate(BuzPin) == -1){
        printf("setup softTone failed !");
        return 1;
    }

    while(1){
        printf("music is being played...\n");
        delay(100);
        for(i=0;i<sizeof(song_1)/4;i++){
            softToneWrite(BuzPin, song_1[i]);
            delay(beat_1[i] * 500);
        }

        for(i=0;i<sizeof(song_2)/4;i++){
            softToneWrite(BuzPin, song_2[i]);
            delay(beat_2[i] * 500);
        }
    }

    return 0;
}

Spiegazione del Codice

#define  CL1  131
#define  CL2  147
#define  CL3  165
#define  CL4  175
#define  CL5  196
#define  CL6  221
#define  CL7  248

#define  CM1  262
#define  CM2  294

Queste frequenze rappresentano le note: CL indica le note basse, CM le medie, CH le alte, mentre 1-7 corrispondono alle note Do, Re, Mi, Fa, Sol, La, Si.

int song_1[] = {CM3,CM5,CM6,CM3,CM2,CM3,CM5,CM6,CH1,CM6,CM5,CM1,CM3,CM2,
                CM2,CM3,CM5,CM2,CM3,CM3,CL6,CL6,CL6,CM1,CM2,CM3,CM2,CL7,
                CL6,CM1,CL5};
int beat_1[] = {1,1,3,1,1,3,1,1,1,1,1,1,1,1,3,1,1,3,1,1,1,1,1,1,1,2,1,1,
                1,1,1,1,1,1,3};

L’array song_1[] contiene una sequenza musicale in cui beat_1[] rappresenta la durata di ogni nota nella canzone (0,5s per ogni battito).

if(softToneCreate(BuzPin) == -1){
        printf("setup softTone failed !");
        return 1;

Crea un pin con tono controllato via software. Si può usare qualsiasi GPIO e il numero del pin seguirà la numerazione di wiringPiSetup(). Il valore di ritorno è 0 in caso di successo.

for(i=0;i<sizeof(song_1)/4;i++){
    softToneWrite(BuzPin, song_1[i]);
    delay(beat_1[i] * 500);
}

Si utilizza un ciclo for per riprodurre song_1.

Nella condizione, i<sizeof(song_1)/4, «diviso per 4» serve perché ong_1[] è un array di interi, e ogni elemento occupa quattro byte.

Il numero di elementi in song_1 (numero di note) si ottiene dividendo sizeof(song_1) per 4.

Per permettere che ogni nota suoni per beat * 500ms, si chiama la funzione delay(beat_1[i] * 500).

Il prototipo di softToneWrite(BuzPin, song_1[i]):

void softToneWrite (int pin, int freq);

Aggiorna il valore di frequenza del tono sul pin dato. Il tono non si ferma finché non si imposta la frequenza a 0.
