1.1.4 Display a 7 Segmenti

Introduzione

Proviamo a pilotare un display a 7 segmenti per mostrare numeri da 0 a 9 e lettere da A a F.

Componenti

../_images/list_7_segment1.png

Principio

Display a 7 Segmenti

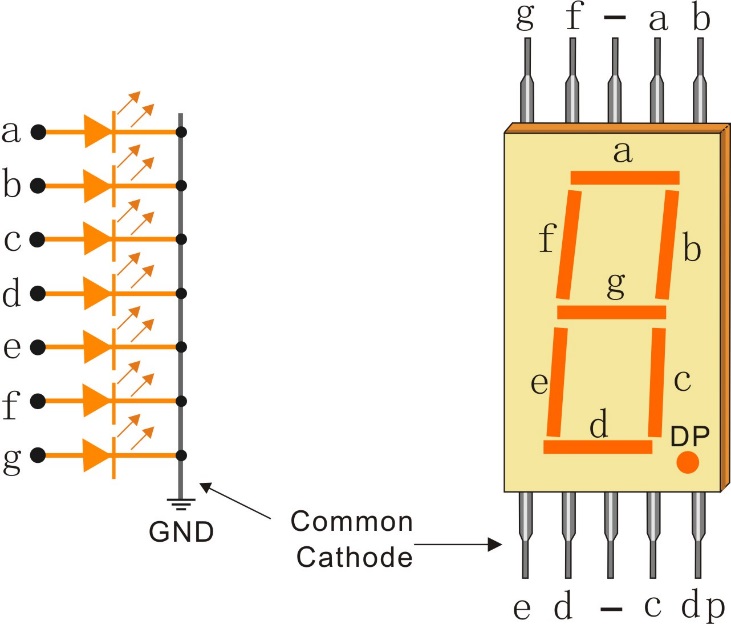

Un display a 7 segmenti è un componente a forma di «8» che contiene 7 LED. Ogni LED è chiamato segmento - quando è acceso, un segmento forma parte di un numero da visualizzare.

Esistono due tipi di connessione: Catodo Comune (CC) e Anodo Comune (CA). Come suggerisce il nome, un display CC ha tutti i catodi dei 7 LED collegati, mentre un display CA ha tutti gli anodi collegati. In questo kit usiamo il primo tipo.

../_images/image701.jpeg

Ogni LED del display è associato a un segmento posizionale con un pin di connessione che emerge dal pacchetto di plastica rettangolare. I pin dei LED sono etichettati da «a» a «g», ciascuno rappresentante un LED individuale. Gli altri pin LED sono collegati insieme formando un pin comune. Alimentando i pin appropriati dei segmenti in un ordine specifico, alcuni segmenti si illumineranno mentre altri rimarranno spenti, mostrando il carattere corrispondente sul display.

Codici Display

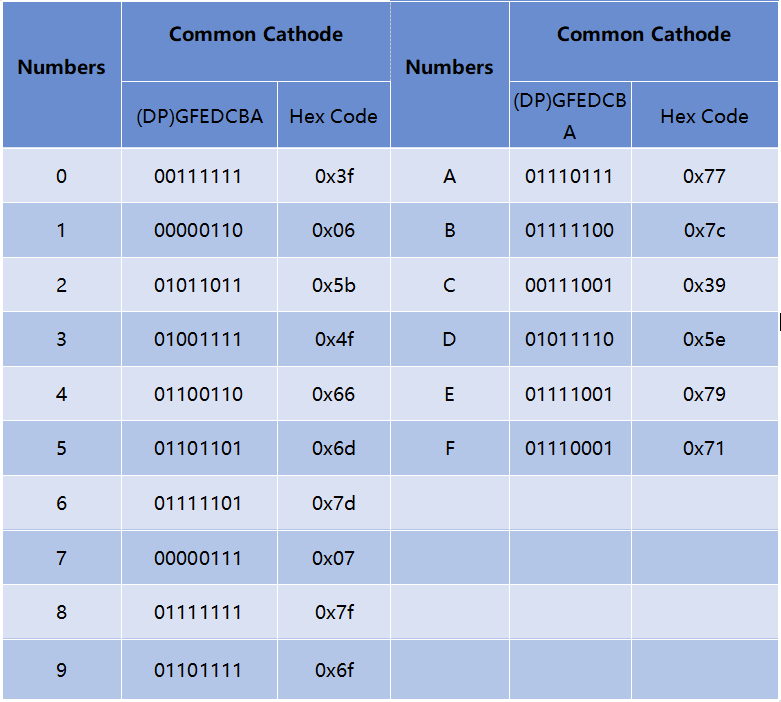

Per comprendere come i display a 7 segmenti (Catodo Comune) mostrano i numeri, abbiamo preparato la tabella seguente. I numeri rappresentano i caratteri 0-F visualizzati sul display a 7 segmenti; (DP) GFEDCBA indica i LED corrispondenti impostati su 0 o 1. Ad esempio, 00111111 significa che DP e G sono impostati su 0, mentre gli altri sono impostati su 1. Pertanto, viene visualizzato il numero 0, mentre il Codice HEX corrisponde al numero in esadecimale.

../_images/common_cathode1.png

74HC595

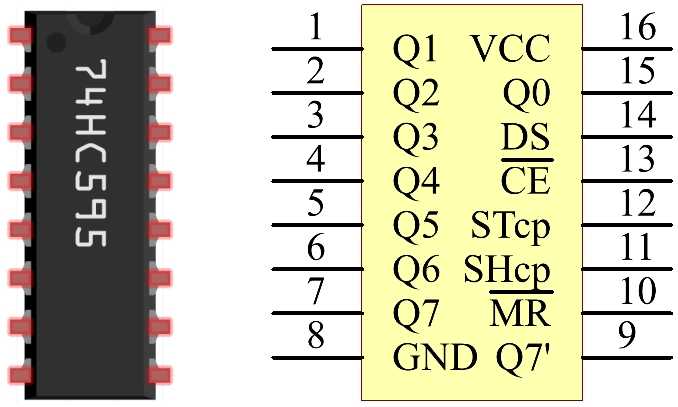

Il 74HC595 è composto da un registro a scorrimento a 8 bit e da un registro di memoria con uscite parallele a tre stati. Converte l’input seriale in output parallelo, permettendo di risparmiare sui pin IO di un MCU.

Quando MR (pin10) è a livello alto e OE (pin13) è a livello basso, i dati vengono immessi al fronte di salita di SHcp e passano al registro di memoria tramite il fronte di salita di SHcp. Se i due clock sono collegati insieme, il registro a scorrimento è sempre un impulso avanti rispetto al registro di memoria. Nel registro di memoria vi è un pin di input seriale (Ds), un pin di output seriale (Q) e un pulsante di reset asincrono (livello basso). Il registro di memoria produce un Bus con un output parallelo a 8 bit in tre stati. Quando OE è abilitato (livello basso), i dati nel registro di memoria vengono inviati al bus.

../_images/74hc595_sche1.png

Piedini del 74HC595 e loro funzioni:

  • Q0-Q7: Uscite di dati paralleli a 8 bit, in grado di controllare direttamente 8 LED o 8 pin di un display a 7 segmenti.

  • Q7’: Uscita seriale, collegata al DS di un altro 74HC595 per connettere in serie più 74HC595.

  • MR: Pin di reset, attivo a livello basso;

  • SHcp: Ingresso di sequenza temporale del registro a scorrimento. Allo spigolo di salita, i dati nel registro a scorrimento avanzano di un bit, ad esempio, i dati in Q1 passano a Q2 e così via. Allo spigolo di discesa, i dati nel registro a scorrimento rimangono invariati.

  • STcp: Ingresso di sequenza temporale del registro di memoria. Allo spigolo di salita, i dati nel registro a scorrimento vengono trasferiti al registro di memoria.

  • CE: Pin di abilitazione dell’uscita, attivo a livello basso.

  • DS: Ingresso dati seriale.

  • VCC: Tensione di alimentazione positiva.

  • GND: Massa.

Schema Elettrico

Collega il pin ST_CP del 74HC595 al GPIO18 del Raspberry Pi, SH_CP al GPIO27, DS al GPIO17 e le uscite parallele agli 8 segmenti del display a 7 segmenti. I dati vengono immessi nel pin DS del registro a scorrimento al fronte di salita di SH_CP (clock di registrazione) e nel registro di memoria al fronte di salita di ST_CP (clock di memoria). Controllando gli stati di SH_CP e ST_CP tramite i GPIO del Raspberry Pi, puoi trasformare l’input seriale in output parallelo, risparmiando i GPIO del Raspberry Pi e pilotando il display.

T-Board Name

physical

wiringPi

BCM

GPIO17

Pin 11

0

17

GPIO18

Pin 12

1

18

GPIO27

Pin 13

2

27
../_images/schematic_7_segment1.png

Procedure Sperimentali

Passo 1: Costruisci il circuito.

../_images/image731.png

Passo 2: Accedi alla cartella del codice.

cd ~/davinci-kit-for-raspberry-pi/c/1.1.4/

Passo 3: Compila.

gcc 1.1.4_7-Segment.c -lwiringPi

Passo 4: Esegui il file eseguibile appena creato.

sudo ./a.out

Dopo aver eseguito il codice, vedrai il display a 7 segmenti mostrare i numeri da 0 a 9 e le lettere da A a F.

Nota

Se il programma non funziona o compare un messaggio di errore: "wiringPi.h: No such file or directory», consulta Il codice C non funziona?.

Codice

#include <wiringPi.h>
#include <stdio.h>
#define   SDI   0   // input dati seriale
#define   RCLK  1   // ingresso clock della memoria (STCP)
#define   SRCLK 2   // ingresso clock registro a scorrimento (SHCP)
unsigned char SegCode[16] = {0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};

void init(void){
    pinMode(SDI, OUTPUT);
    pinMode(RCLK, OUTPUT);
    pinMode(SRCLK, OUTPUT);
    digitalWrite(SDI, 0);
    digitalWrite(RCLK, 0);
    digitalWrite(SRCLK, 0);
}

void hc595_shift(unsigned char dat){
    int i;
    for(i=0;i<8;i++){
        digitalWrite(SDI, 0x80 & (dat << i));
        digitalWrite(SRCLK, 1);
        delay(1);
        digitalWrite(SRCLK, 0);
    }
        digitalWrite(RCLK, 1);
        delay(1);
        digitalWrite(RCLK, 0);
}

int main(void){
    int i;
    if(wiringPiSetup() == -1){ // se l'inizializzazione di wiring fallisce, stampa un messaggio
        printf("setup wiringPi failed !");
        return 1;
    }
    init();
    while(1){
        for(i=0;i<16;i++){
            printf("Print %1X on Segment\n", i); // %X means hex output
            hc595_shift(SegCode[i]);
            delay(500);
        }
    }
    return 0;
}

Spiegazione del Codice

unsigned char SegCode[16] = {0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71}; Un array di codici per segmenti da 0 a F in esadecimale (catodo comune).

void init(void){
    pinMode(SDI, OUTPUT);
    pinMode(RCLK, OUTPUT);
    pinMode(SRCLK, OUTPUT);
    digitalWrite(SDI, 0);
    digitalWrite(RCLK, 0);
    digitalWrite(SRCLK, 0);
}

Imposta i pin ds, st_cp e sh_cp su OUTPUT e il loro stato iniziale a 0. void hc595_shift(unsigned char dat){} Per assegnare un valore a 8 bit al registro a scorrimento del 74HC595.

digitalWrite(SDI, 0x80 & (dat << i));

Assegna i dati di «dat» a SDI (DS) per singoli bit. Supponiamo dat=0x3f (0011 1111); quando i=2, 0x3f si sposta a sinistra (<<) di 2 bit. 1111 1100 (0x3f << 2) & 1000 0000 (0x80) = 1000 0000, quindi vero.

digitalWrite(SRCLK, 1);

Il valore iniziale di SRCLK è impostato a 0, e qui è impostato a 1 per generare un impulso di salita, quindi trasferisce i dati DS nel registro a scorrimento.

digitalWrite(RCLK, 1);

Il valore iniziale di RCLK è impostato a 0, e qui è impostato a 1 per generare un impulso di salita, quindi trasferisce i dati dal registro a scorrimento al registro di memoria.

while(1){
        for(i=0;i<16;i++){
            printf("Print %1X on Segment\n", i); // %X means hex output
            hc595_shift(SegCode[i]);
            delay(500);
        }
    }

In questo ciclo «for», usiamo «%1X» per visualizzare «i» come numero esadecimale. Usiamo «i» per trovare il codice segmento corrispondente nell’array SegCode[], e utilizziamo hc595_shift() per trasferire il SegCode nel registro a scorrimento del 74HC595.
