1.1.3 Grafico a barre LED
Introduzione
In questo progetto, illumineremo in sequenza le luci sul grafico a barre LED.

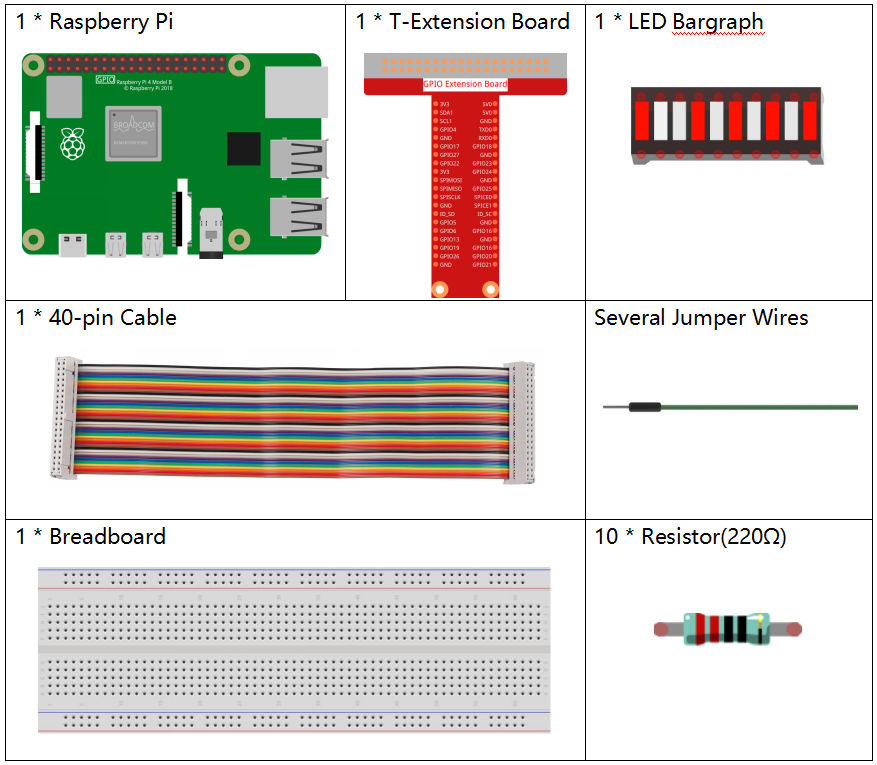

Componenti
Principio

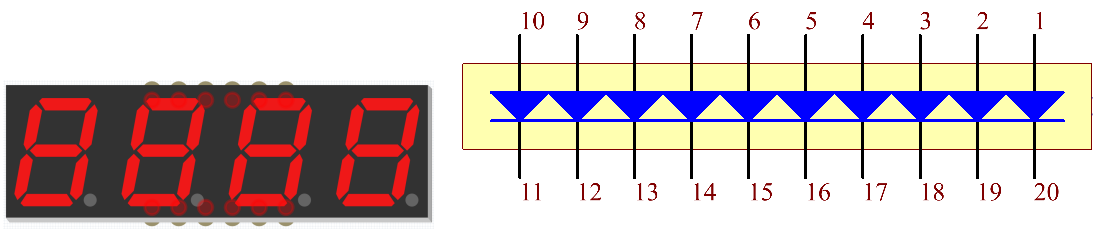

Grafico a barre LED
Il grafico a barre LED è un array di LED, utilizzato per collegarsi a un circuito elettronico o a un microcontrollore. È semplice collegare il grafico a barre LED al circuito, come collegare 10 LED individuali a 10 pin di uscita. Generalmente, il grafico a barre LED può essere utilizzato come indicatore del livello della batteria, in apparecchiature audio e pannelli di controllo industriale. Esistono molte altre applicazioni per i grafici a barre LED.

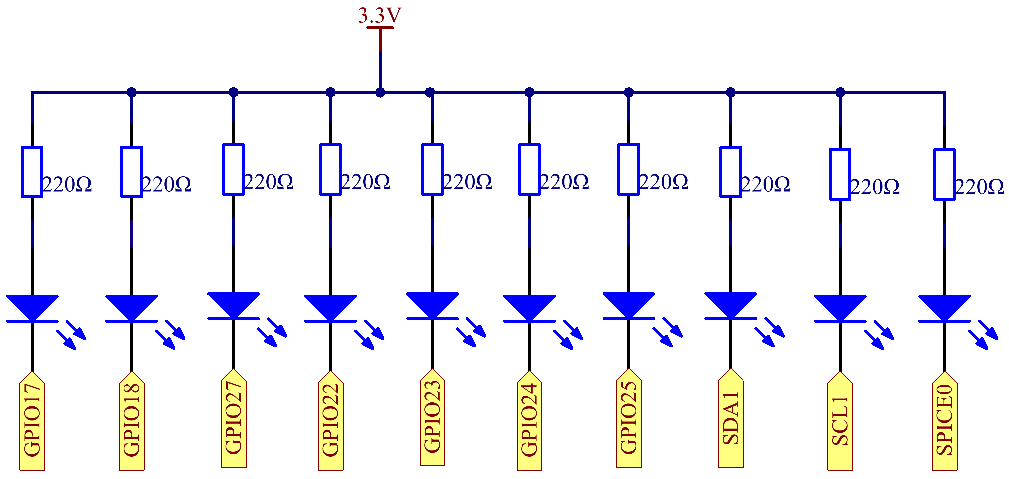

Diagramma schematico
T-Board Name |
physical |
wiringPi |
BCM |
GPIO17 |
Pin 11 |
0 |
17 |
GPIO18 |
Pin 12 |
1 |
18 |
GPIO27 |
Pin 13 |
2 |
27 |
GPIO22 |
Pin 15 |
3 |
22 |
GPIO23 |
Pin 16 |
4 |
23 |
GPIO24 |
Pin 18 |
5 |
24 |
GPIO25 |
Pin 22 |
6 |
25 |
SDA1 |
Pin 3 |
8 |
2 |
SCL1 |
Pin 5 |
9 |
3 |
SPICE0 |
Pin 24 |
10 |
8 |
Procedure sperimentali

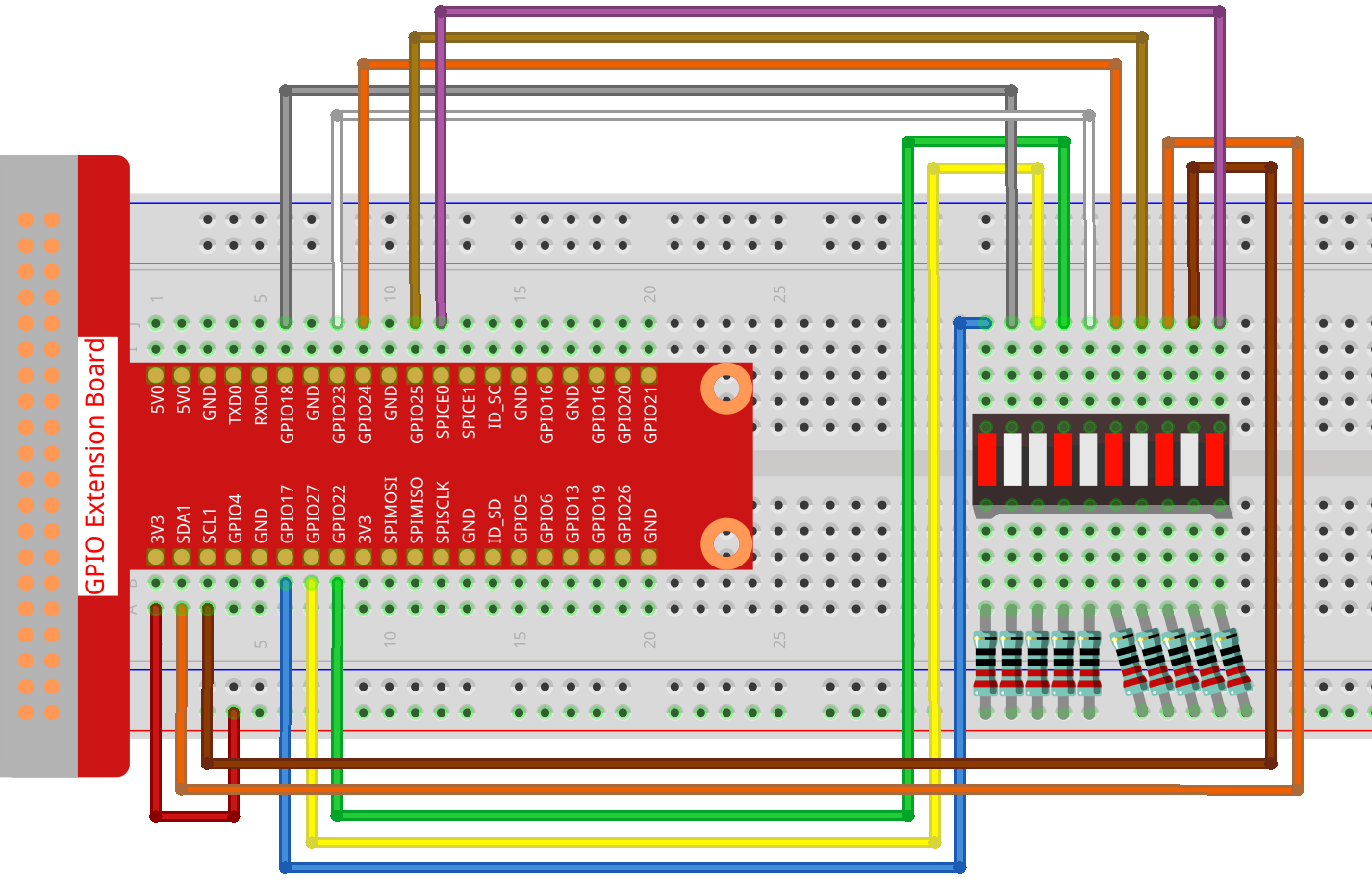

Passo 1: Costruisci il circuito.
Passo 2: Vai alla cartella del codice.
cd ~/davinci-kit-for-raspberry-pi/c/1.1.3/
Passo 3: Compila il codice.
gcc 1.1.3_LedBarGraph.c -lwiringPi
Passo 4: Esegui il file eseguibile.
sudo ./a.out
Dopo l’esecuzione del codice, vedrai i LED sul grafico a barre LED accendersi e spegnersi regolarmente.
Nota
Se, dopo l’esecuzione, il programma non funziona o compare il messaggio di errore: "wiringPi.h: No such file or directory», fai riferimento a Il codice C non funziona?.
Codice
#include <wiringPi.h>
#include <stdio.h>
int pins[10] = {0,1,2,3,4,5,6,8,9,10};
void oddLedBarGraph(void){
for(int i=0;i<5;i++){
int j=i*2;
digitalWrite(pins[j],HIGH);
delay(300);
digitalWrite(pins[j],LOW);
}
}
void evenLedBarGraph(void){
for(int i=0;i<5;i++){
int j=i*2+1;
digitalWrite(pins[j],HIGH);
delay(300);
digitalWrite(pins[j],LOW);
}
}
void allLedBarGraph(void){
for(int i=0;i<10;i++){
digitalWrite(pins[i],HIGH);
delay(300);
digitalWrite(pins[i],LOW);
}
}
int main(void)
{
if(wiringPiSetup() == -1){ //quando l'inizializzazione di wiring fallisce, stampa il messaggio sullo schermo
printf("setup wiringPi failed !");
return 1;
}
for(int i=0;i<10;i++){ //imposta i pin dei LED in modalità output
pinMode(pins[i], OUTPUT);
digitalWrite(pins[i],LOW);
}
while(1){
oddLedBarGraph();
delay(300);
evenLedBarGraph();
delay(300);
allLedBarGraph();
delay(300);
}
return 0;
}
Spiegazione del codice
int pins[10] = {0,1,2,3,4,5,6,8,9,10};
Crea un array e assegnagli i numeri di pin corrispondenti al grafico a barre LED (0,1,2,3,4,5,6,8,9,10) che verrà usato per controllare i LED.
void oddLedBarGraph(void){
for(int i=0;i<5;i++){
int j=i*2;
digitalWrite(pins[j],HIGH);
delay(300);
digitalWrite(pins[j],LOW);
}
}
Accendi i LED nelle posizioni dispari del grafico a barre LED uno dopo l’altro.
void evenLedBarGraph(void){
for(int i=0;i<5;i++){
int j=i*2+1;
digitalWrite(pins[j],HIGH);
delay(300);
digitalWrite(pins[j],LOW);
}
}
Accendi i LED nelle posizioni pari del grafico a barre LED uno dopo l’altro.
void allLedBarGraph(void){
for(int i=0;i<10;i++){
digitalWrite(pins[i],HIGH);
delay(300);
digitalWrite(pins[i],LOW);
}
}
Accendi uno per uno i LED nel grafico a barre LED.
