1.2.1 Cicalino Attivo

Introduzione

In questa lezione, impareremo a far suonare un cicalino attivo usando un transistor PNP.

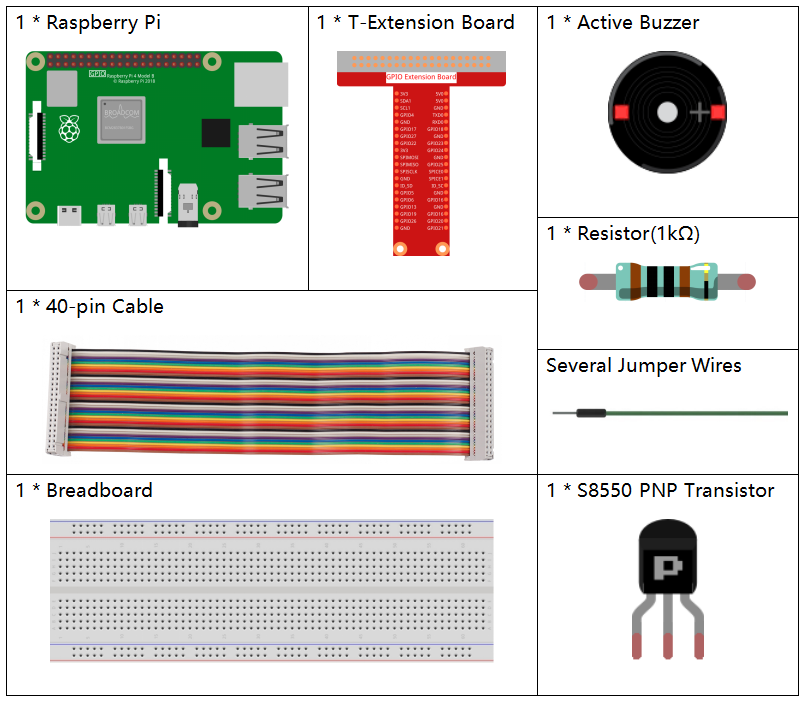

Componenti

../_images/list_1.2.11.png

Principio

Cicalino

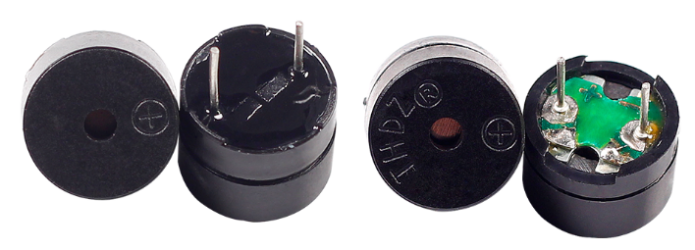

Il cicalino è un tipo di dispositivo elettronico integrato, alimentato in corrente continua, ampiamente utilizzato in computer, stampanti, fotocopiatrici, allarmi, giocattoli elettronici, dispositivi elettronici per auto, telefoni, timer e altri prodotti o dispositivi a voce. I cicalini si dividono in attivi e passivi (vedi immagine seguente). Ruota il cicalino in modo che i pin siano rivolti verso l’alto: il cicalino con una scheda verde è passivo, mentre quello con nastro nero è attivo.

Differenza tra un cicalino attivo e uno passivo:

../_images/image1011.png

La differenza principale è che un cicalino attivo ha una sorgente di oscillazione interna, quindi emette suoni quando è alimentato. Al contrario, il cicalino passivo non ha questa sorgente e non suona se alimentato da corrente continua; richiede onde quadre con frequenza tra 2K e 5K per funzionare. I cicalini attivi, a causa dei circuiti oscillanti interni, tendono ad essere più costosi di quelli passivi.

Ecco il simbolo elettrico di un cicalino. Ha due pin, uno positivo e uno negativo. Il pin contrassegnato con un + sulla superficie è l’anodo e l’altro è il catodo.

../_images/image1021.png

Controlla i pin del cicalino: il pin più lungo è l’anodo e quello più corto è il catodo. Assicurati di non invertirli durante il collegamento, altrimenti il cicalino non emetterà suoni.

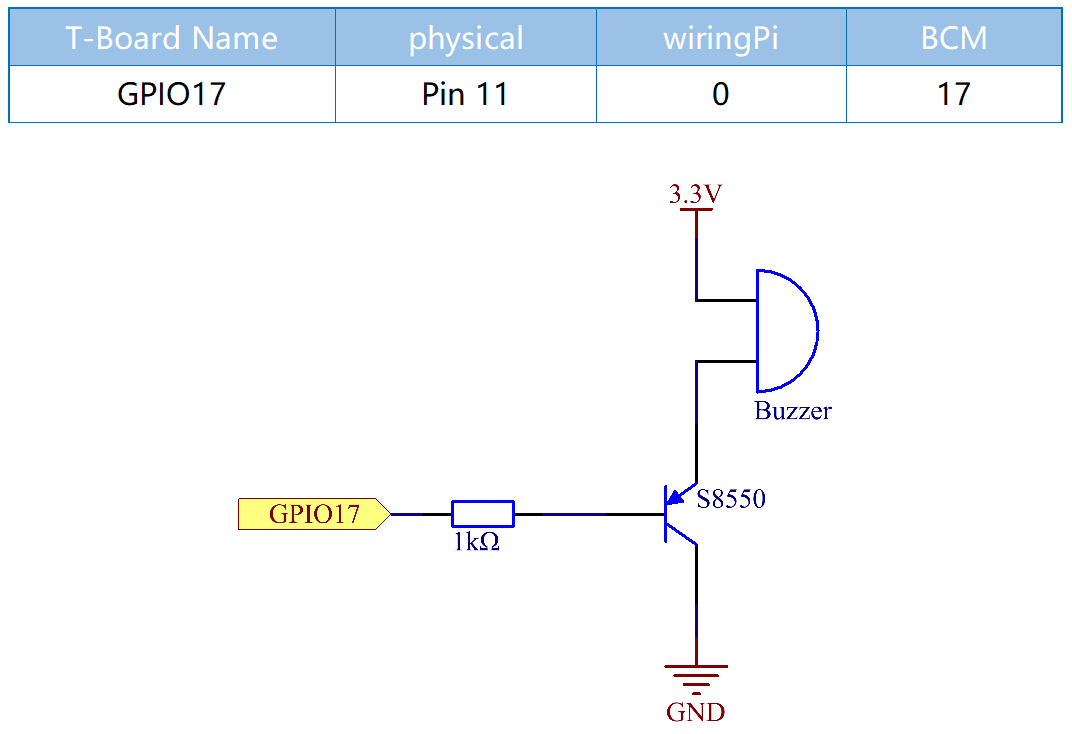

Schema Elettrico

In questo esperimento, si utilizza un cicalino attivo, un transistor PNP e una resistenza da 1k tra la base del transistor e il GPIO per proteggere il transistor. Quando il GPIO17 del Raspberry Pi viene impostato a livello basso (0V) tramite programmazione, il transistor si satura di corrente e il cicalino emette suoni. Quando, invece, il GPIO è impostato a livello alto, il transistor si spegne e il cicalino non suona.

../_images/image3321.png

Procedure Sperimentali

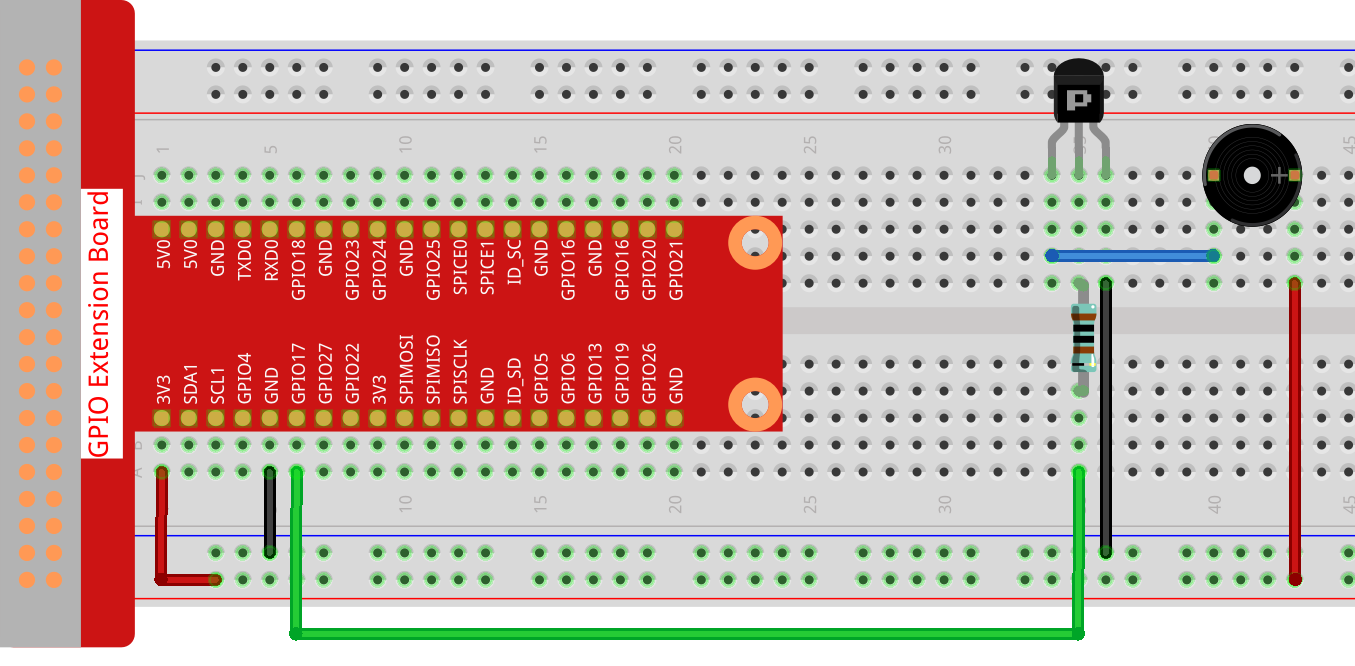

Step 1: Costruisci il circuito. (Fai attenzione ai poli del cicalino: quello con l’etichetta + è il polo positivo e l’altro è il negativo.)

../_images/image1041.png

Step 2: Apri il file di codice.

cd ~/davinci-kit-for-raspberry-pi/c/1.2.1/

Step 3: Compila il codice.

gcc 1.2.1_ActiveBuzzer.c -lwiringPi

Step 4: Esegui il file eseguibile.

sudo ./a.out

Quando il codice viene eseguito, il cicalino suona.

Nota

Se il programma non funziona o appare un errore come «wiringPi.h: No such file or directory», consulta Il codice C non funziona?.

Codice

#include <wiringPi.h>
#include <stdio.h>

#define BeepPin 0
int main(void){
    if(wiringPiSetup() == -1){ //se l'inizializzazione fallisce, stampa un messaggio
        printf("setup wiringPi failed !");
        return 1;
    }

    pinMode(BeepPin, OUTPUT);   //imposta GPIO0 come uscita
    while(1){
        //accendi il cicalino
        printf("Buzzer on\n");
        digitalWrite(BeepPin, LOW);
        delay(100);
        printf("Buzzer off\n");
        //spegni il cicalino
        digitalWrite(BeepPin, HIGH);
        delay(100);
    }
    return 0;
}

Spiegazione del Codice

digitalWrite(BeepPin, LOW);

Usiamo un cicalino attivo in questo esperimento, quindi suonerà automaticamente quando collegato alla corrente continua. Questo comando imposta la porta I/O a livello basso (0V), attivando il transistor e facendo suonare il cicalino.

digitalWrite(BeepPin, HIGH);

Imposta la porta I/O a livello alto (3.3V), disattivando il transistor, e il cicalino non suona.
