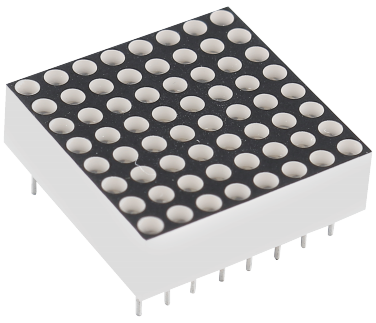

Matrice LED a punti

../../_images/matrix_pic.png

La matrice LED a punti può essere suddivisa in due tipi: Catodo Comune (CC) e Anodo Comune (CA). All’esterno hanno un aspetto simile, ma la loro struttura elettrica interna è diversa.

La matrice LED utilizzata in questo kit è di tipo Anodo Comune (CA). Puoi identificarla dalla marcatura “788BS” stampata sul lato del modulo.

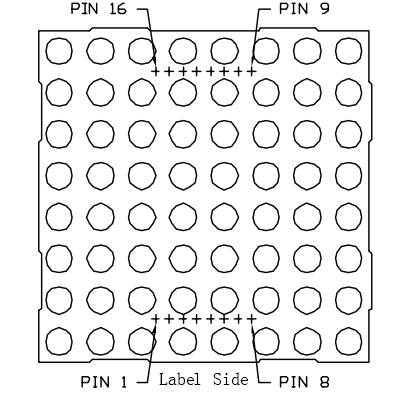

Disposizione dei pin

I pin si trovano su entrambi i lati del retro del modulo. Guardando il lato con l’etichetta:

  • I pin 1–8 si trovano su un lato

  • I pin 9–16 si trovano sul lato opposto

Vista esterna:

../../_images/matrix_pin.png

Struttura interna

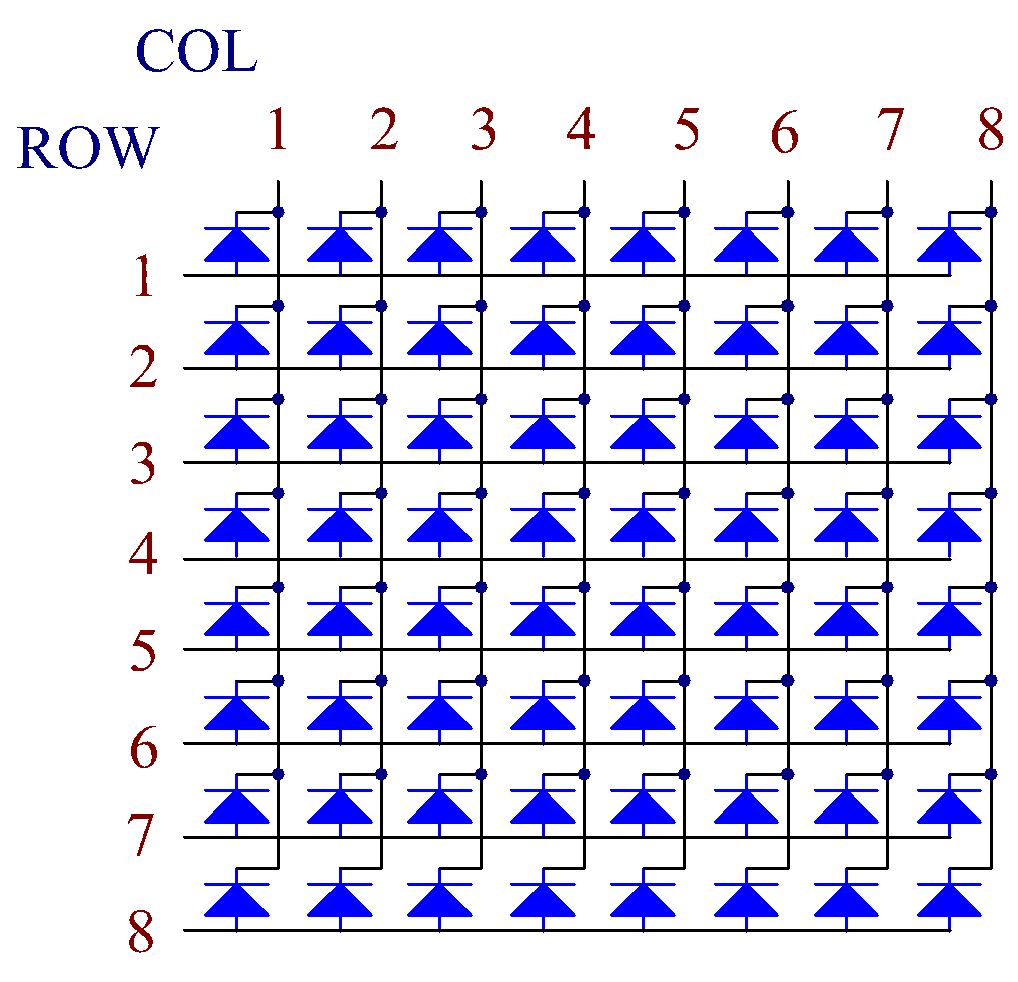

La figura seguente mostra la struttura interna della matrice LED a punti.

  • In una matrice Anodo Comune (CA), ROW = Anodo e COL = Catodo

  • In una matrice Catodo Comune (CC), ROW = Catodo e COL = Anodo

../../_images/matrix_internal.png

Sia per il tipo CA che per il tipo CC, la posizione fisica dei pin di righe e colonne è la stessa — cambia solo la polarità elettrica.

Mappatura dei pin

COL

1

2

3

4

5

6

7

8

Pin n.

13

3

4

10

6

11

15

16

ROW

1

2

3

4

5

6

7

8

Pin n.

9

14

8

12

1

7

2

5

Come si accendono i LED

Per controllare un singolo LED, è necessario attivare correttamente i pin di ROW e COL.

Esempio: LED in alto a sinistra (ROW 1, COL 1)

  • Tipo CA Impostare ROW pin 9 = High, COL pin 13 = Low

  • Tipo CC Impostare COL pin 13 = High, ROW pin 9 = Low

Esempio: accendere l’intera prima colonna

  • Tipo CA Impostare COL pin 13 = Low Impostare ROW pin 9, 14, 8, 12, 1, 7, 2, 5 = High

  • Tipo CC Impostare COL pin 13 = High Impostare ROW pin 9, 14, 8, 12, 1, 7, 2, 5 = Low

Questo metodo di scansione riga-colonna consente di controllare ogni LED singolarmente utilizzando il multiplexing.
