1.2.2 Buzzer Passif

Introduction

Dans cette leçon, nous allons apprendre à faire jouer de la musique à un buzzer passif.

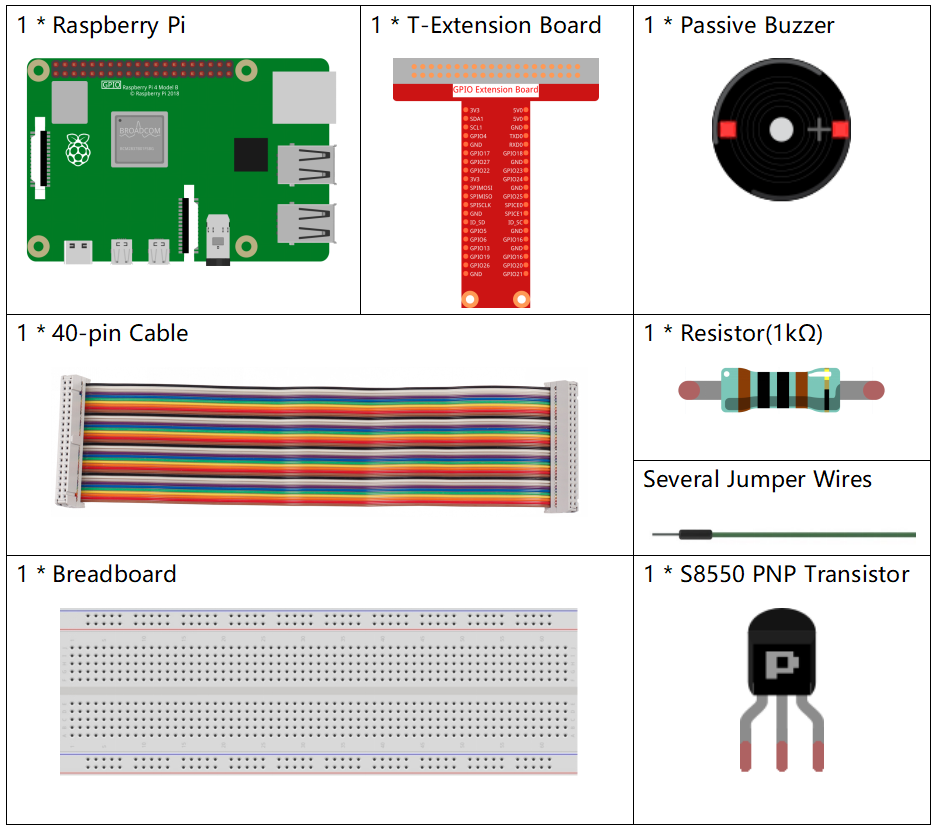

Composants

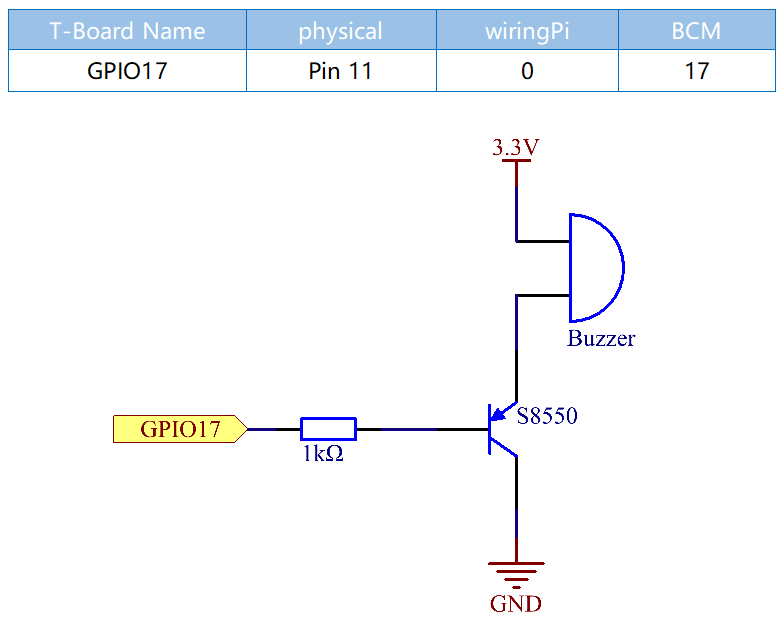

Schéma de montage

Dans cette expérience, un buzzer passif, un transistor PNP et une résistance de 1kΩ sont utilisés entre la base du transistor et le GPIO pour protéger le transistor.

Lorsque le GPIO17 génère différentes fréquences, le buzzer passif émet différents sons ; ainsi, il est possible de jouer de la musique.

Procédures expérimentales

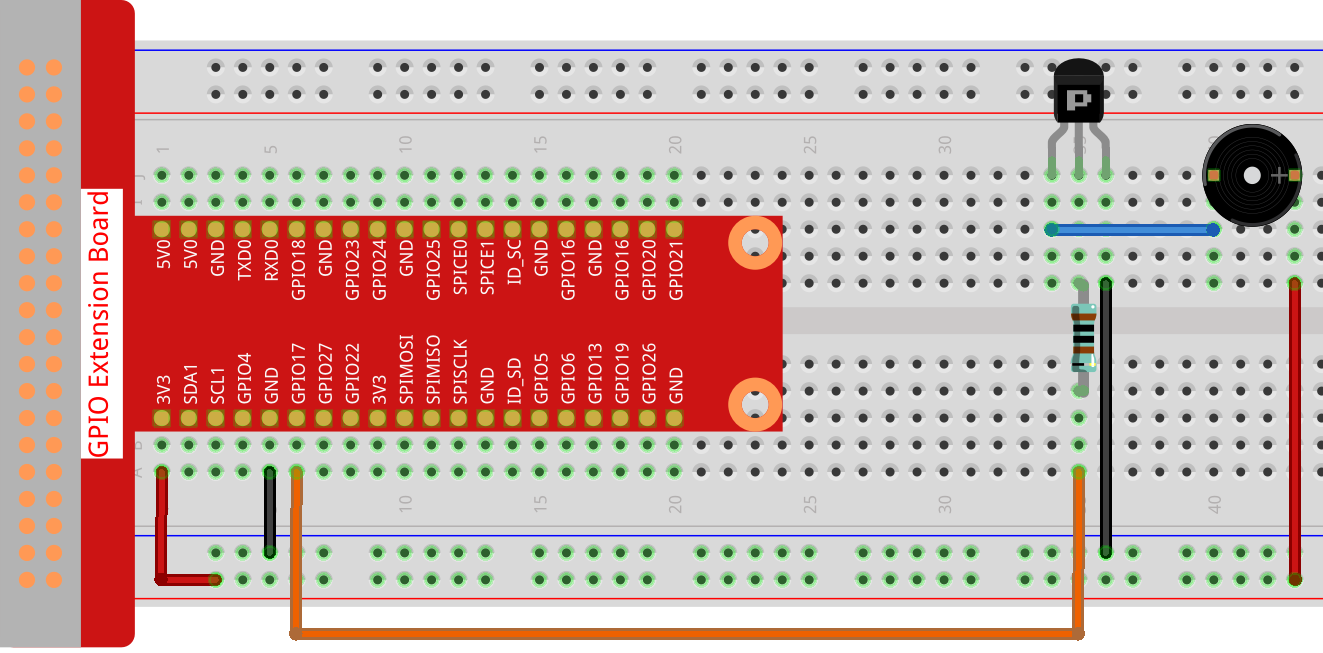

Étape 1 : Construisez le circuit.

Étape 2 : Changez de répertoire.

cd ~/davinci-kit-for-raspberry-pi/c/1.2.2/

Étape 3 : Compilez.

gcc 1.2.2_PassiveBuzzer.c -lwiringPi

Étape 4 : Exécutez.

sudo ./a.out

Une fois le code exécuté, le buzzer joue une mélodie.

Note

Si cela ne fonctionne pas après l’exécution, ou s’il y a un message d’erreur : "wiringPi.h: Aucun fichier ou répertoire de ce type", veuillez vous référer à Le code C ne fonctionne pas ?.

Code

#include <wiringPi.h>
#include <softTone.h>
#include <stdio.h>

#define BuzPin    0

#define  CL1  131
#define  CL2  147
#define  CL3  165
#define  CL4  175
#define  CL5  196
#define  CL6  221
#define  CL7  248

#define  CM1  262
#define  CM2  294
#define  CM3  330
#define  CM4  350
#define  CM5  393
#define  CM6  441
#define  CM7  495

#define  CH1  525
#define  CH2  589
#define  CH3  661
#define  CH4  700
#define  CH5  786
#define  CH6  882
#define  CH7  990

int song_1[] = {CM3,CM5,CM6,CM3,CM2,CM3,CM5,CM6,CH1,CM6,CM5,CM1,CM3,CM2,
                CM2,CM3,CM5,CM2,CM3,CM3,CL6,CL6,CL6,CM1,CM2,CM3,CM2,CL7,
                CL6,CM1,CL5};

int beat_1[] = {1,1,3,1,1,3,1,1,1,1,1,1,1,1,3,1,1,3,1,1,1,1,1,1,1,2,1,1,
                1,1,1,1,1,1,3};


int song_2[] = {CM1,CM1,CM1,CL5,CM3,CM3,CM3,CM1,CM1,CM3,CM5,CM5,CM4,CM3,CM2,
                CM2,CM3,CM4,CM4,CM3,CM2,CM3,CM1,CM1,CM3,CM2,CL5,CL7,CM2,CM1
                };

int beat_2[] = {1,1,1,3,1,1,1,3,1,1,1,1,1,1,3,1,1,1,2,1,1,1,3,1,1,1,3,3,2,3};

int main(void)
{
    int i, j;
    if(wiringPiSetup() == -1){ //si l'initialisation de wiring échoue, affiche un message à l'écran
        printf("setup wiringPi failed !");
        return 1;
    }

    if(softToneCreate(BuzPin) == -1){
        printf("setup softTone failed !");
        return 1;
    }

    while(1){
        printf("music is being played...\n");
        delay(100);
        for(i=0;i<sizeof(song_1)/4;i++){
            softToneWrite(BuzPin, song_1[i]);
            delay(beat_1[i] * 500);
        }

        for(i=0;i<sizeof(song_2)/4;i++){
            softToneWrite(BuzPin, song_2[i]);
            delay(beat_2[i] * 500);
        }
    }

    return 0;
}

Explication du Code

#define  CL1  131
#define  CL2  147
#define  CL3  165
#define  CL4  175
#define  CL5  196
#define  CL6  221
#define  CL7  248

#define  CM1  262
#define  CM2  294

Ces fréquences correspondent aux notes de musique. CL indique une note basse, CM une note moyenne, et CH une note haute ; les chiffres 1 à 7 correspondent aux notes de la gamme C, D, E, F, G, A, B.

int song_1[] = {CM3,CM5,CM6,CM3,CM2,CM3,CM5,CM6,CH1,CM6,CM5,CM1,CM3,CM2,
                CM2,CM3,CM5,CM2,CM3,CM3,CL6,CL6,CL6,CM1,CM2,CM3,CM2,CL7,
                CL6,CM1,CL5};
int beat_1[] = {1,1,3,1,1,3,1,1,1,1,1,1,1,1,3,1,1,3,1,1,1,1,1,1,1,2,1,1,
                1,1,1,1,1,1,3};

Le tableau song_1[] contient les fréquences des notes de la chanson, et beat_1[] représente la durée de chaque note (chaque unité de battement représente 0,5 seconde).

if(softToneCreate(BuzPin) == -1){
        printf("setup softTone failed !");
        return 1;

Cela crée une broche de tonalité contrôlée par logiciel. Vous pouvez utiliser n’importe quelle broche GPIO. La valeur de retour est 0 en cas de succès. En cas d’échec, vérifiez la variable globale errno pour identifier le problème.

for(i=0;i<sizeof(song_1)/4;i++){
    softToneWrite(BuzPin, song_1[i]);
    delay(beat_1[i] * 500);
}

Utilisez une boucle for pour jouer la mélodie song_1.

Dans la condition de la boucle, i<sizeof(song_1)/4, la division par 4 est nécessaire car chaque élément du tableau song_1[] est un entier de 4 octets.

Le nombre d’éléments dans song_1 (c’est-à-dire le nombre de notes de la mélodie) est déterminé en divisant sizeof(song_1) par 4.

Pour que chaque note joue pendant beat * 500 ms, la fonction delay(beat_1[i] * 500) est utilisée.

Le prototype de softToneWrite(BuzPin, song_1[i]) est :

void softToneWrite (int pin, int freq);

Cette fonction met à jour la fréquence de la tonalité sur la broche spécifiée. La tonalité continue de jouer jusqu’à ce que vous définissiez la fréquence à 0.
