1.1.5 Afficheur 7 segments à 4 chiffres

Introduction

Passons maintenant à la commande de l’afficheur 7 segments à 4 chiffres.

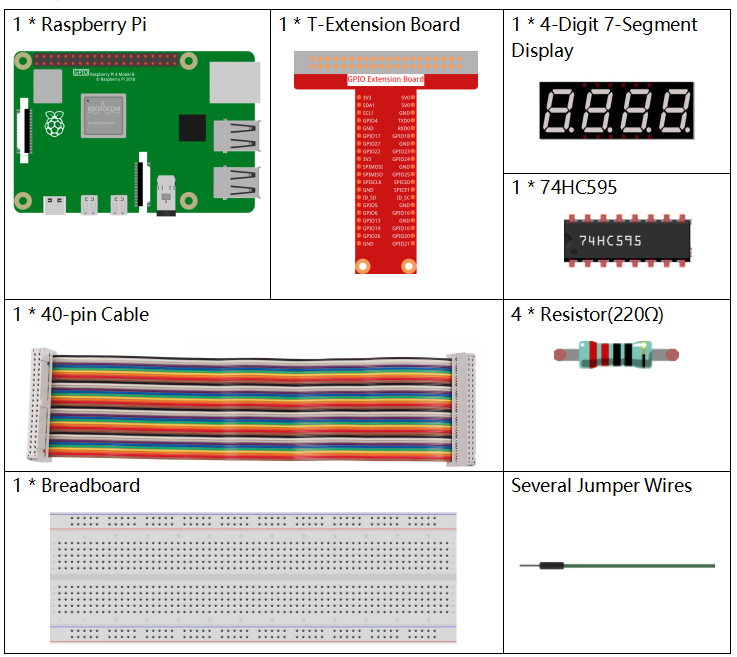

Composants

../_images/list_4_digit1.png

Principe de fonctionnement

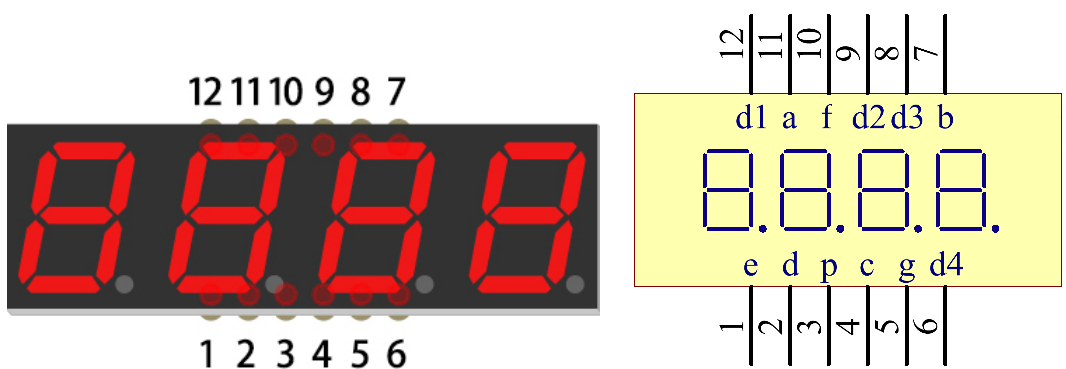

Afficheur 7 segments à 4 chiffres

L’afficheur 7 segments à 4 chiffres est constitué de quatre afficheurs 7 segments fonctionnant ensemble.

../_images/4-digit-sche2.png

Chaque segment de l’afficheur 7 segments à 4 chiffres fonctionne indépendamment. Il utilise le principe de la persistance rétinienne pour afficher rapidement les caractères de chaque segment en boucle, formant ainsi une chaîne continue.

Par exemple, lorsque « 1234 » est affiché, « 1 » est visible sur le premier segment, mais « 234 » ne l’est pas. Après un court instant, le deuxième segment affiche « 2 » tandis que les 1er, 3e et 4e segments ne montrent rien, et ainsi de suite, les quatre chiffres défilent tour à tour. Ce processus est très rapide (environ 5 ms), et grâce à l’effet de rémanence optique et de persistance visuelle, nous percevons les quatre caractères simultanément.

../_images/image782.png

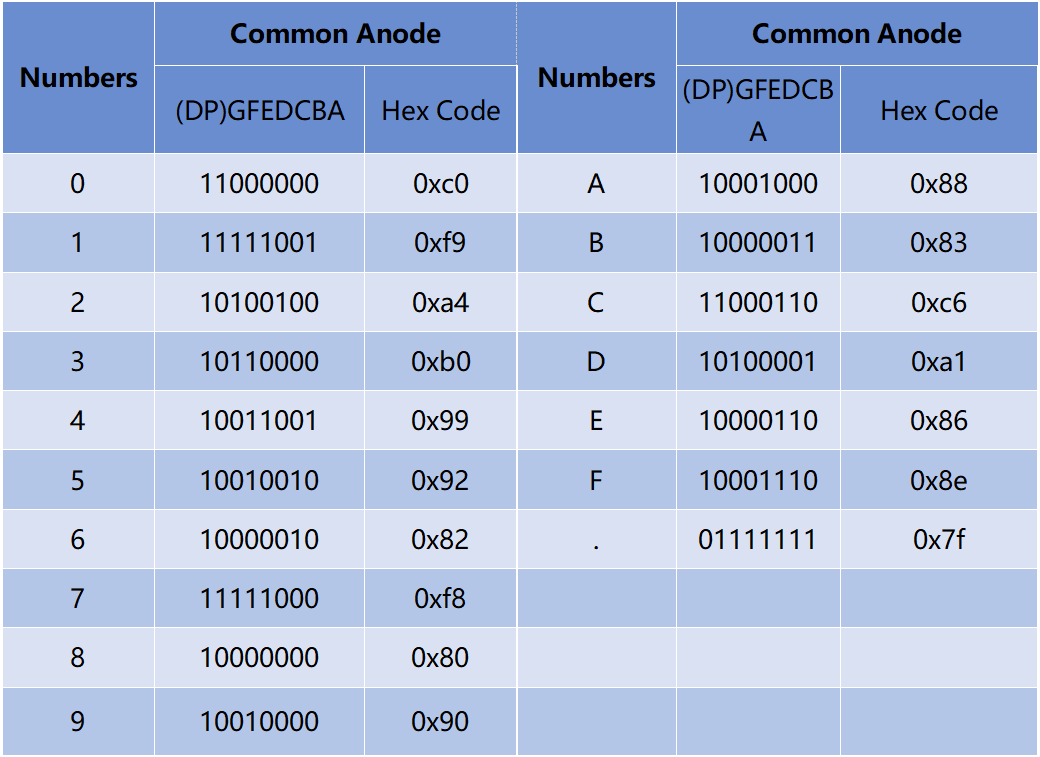

Codes d’affichage

Pour vous aider à comprendre comment les afficheurs 7 segments (Anode commune) affichent les chiffres, nous avons dressé le tableau suivant. Les chiffres correspondent aux numéros 0-F affichés sur l’afficheur 7 segments ; (DP) GFEDCBA indique les segments LED allumés ou éteints. Par exemple, 11000000 signifie que DP et G sont activés, tandis que les autres sont désactivés. Le chiffre 0 est donc affiché, et le code HEX correspond à son équivalent en hexadécimal.

../_images/common_anode2.png

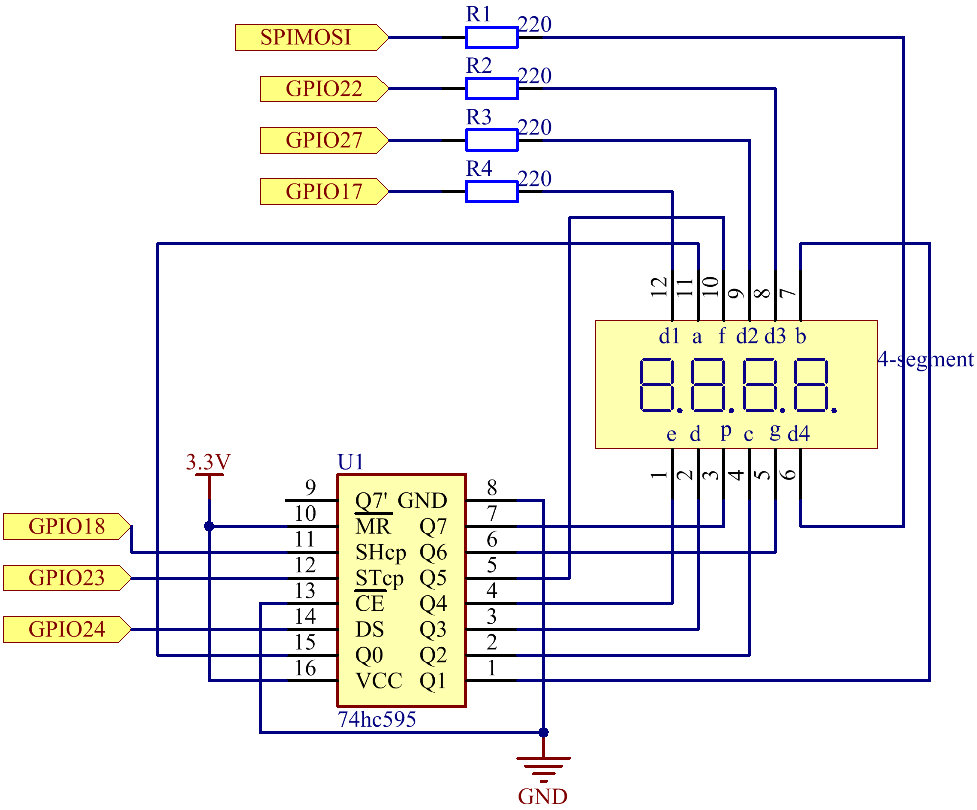

Schéma de câblage

T-Board Name

physical

wiringPi

BCM

GPIO17

Pin 11

0

17

GPIO27

Pin 13

2

27

GPIO22

Pin 15

3

22

SPIMOSI

Pin 19

12

10

GPIO18

Pin 12

1

18

GPIO23

Pin 16

4

23

GPIO24

Pin 18

5

24
../_images/schmatic_4_digit1.png

Procédures expérimentales

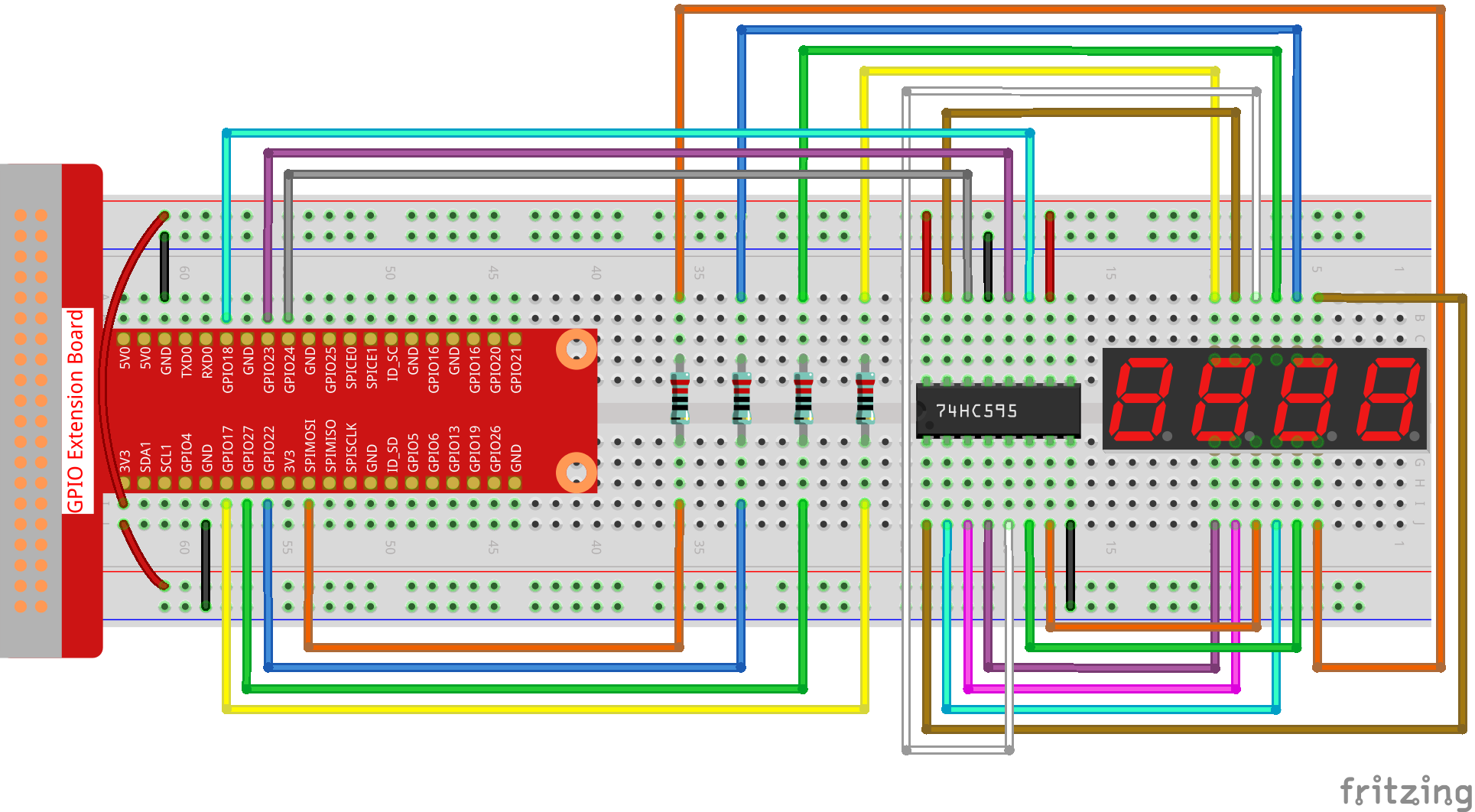

Étape 1 : Construisez le circuit.

../_images/image801.png

Étape 2 : Accédez au dossier contenant le code.

cd ~/davinci-kit-for-raspberry-pi/c/1.1.5/

Étape 3 : Compilez le code.

gcc 1.1.5_4-Digit.c -lwiringPi

Étape 4 : Exécutez le fichier compilé.

sudo ./a.out

Après l’exécution du code, le programme commence un comptage qui augmente de 1 chaque seconde, et l’afficheur 7 segments à 4 chiffres affiche le nombre correspondant.

Note

Si cela ne fonctionne pas après exécution, ou si un message d’erreur apparaît : « wiringPi.h: Aucun fichier ou répertoire de ce type », veuillez vous référer à Le code C ne fonctionne pas ?.

Code

#include <wiringPi.h>
#include <stdio.h>
#include <wiringShift.h>
#include <signal.h>
#include <unistd.h>

#define SDI 5
#define RCLK 4
#define SRCLK 1

const int placePin[] = {12, 3, 2, 0};
unsigned char number[] = {0xc0, 0xf9, 0xa4, 0xb0, 0x99, 0x92, 0x82, 0xf8, 0x80, 0x90};

int counter = 0;

void pickDigit(int digit)
{
    for (int i = 0; i < 4; i++)
    {
        digitalWrite(placePin[i], 0);
    }
    digitalWrite(placePin[digit], 1);
}

void hc595_shift(int8_t data)
{
    int i;
    for (i = 0; i < 8; i++)
    {
        digitalWrite(SDI, 0x80 & (data << i));
        digitalWrite(SRCLK, 1);
        delayMicroseconds(1);
        digitalWrite(SRCLK, 0);
    }
    digitalWrite(RCLK, 1);
    delayMicroseconds(1);
    digitalWrite(RCLK, 0);
}

void clearDisplay()
{
    int i;
    for (i = 0; i < 8; i++)
    {
        digitalWrite(SDI, 1);
        digitalWrite(SRCLK, 1);
        delayMicroseconds(1);
        digitalWrite(SRCLK, 0);
    }
    digitalWrite(RCLK, 1);
    delayMicroseconds(1);
    digitalWrite(RCLK, 0);
}

void loop()
{
    while(1){
    clearDisplay();
    pickDigit(0);
    hc595_shift(number[counter % 10]);

    clearDisplay();
    pickDigit(1);
    hc595_shift(number[counter % 100 / 10]);

    clearDisplay();
    pickDigit(2);
    hc595_shift(number[counter % 1000 / 100]);

    clearDisplay();
    pickDigit(3);
    hc595_shift(number[counter % 10000 / 1000]);
    }
}

void timer(int timer1)
{
    if (timer1 == SIGALRM)
    {
        counter++;
        alarm(1);
        printf("%d\n", counter);
    }
}

void main(void)
{
    if (wiringPiSetup() == -1)
    {
        printf("setup wiringPi failed !");
        return;
    }
    pinMode(SDI, OUTPUT);
    pinMode(RCLK, OUTPUT);
    pinMode(SRCLK, OUTPUT);

    for (int i = 0; i < 4; i++)
    {
        pinMode(placePin[i], OUTPUT);
        digitalWrite(placePin[i], HIGH);
    }
    signal(SIGALRM, timer);
    alarm(1);
    loop();
}

Explication du Code

const int placePin[] = {12, 3, 2, 0};

Ces quatre broches contrôlent les anodes communes des affichages à 7 segments à quatre chiffres.

unsigned char number[] = {0xc0, 0xf9, 0xa4, 0xb0, 0x99, 0x92, 0x82, 0xf8, 0x80, 0x90};

Un tableau de codes de segments en hexadécimal (Anode commune) pour les chiffres de 0 à 9.

void pickDigit(int digit)
{
    for (int i = 0; i < 4; i++)
    {
        digitalWrite(placePin[i], 0);
    }
    digitalWrite(placePin[digit], 1);
}

Sélectionne l’emplacement du chiffre. Il ne doit y avoir qu’un seul emplacement activé à chaque fois. L’emplacement activé sera mis à l’état haut.

void loop()
{
    while(1){
    clearDisplay();
    pickDigit(0);
    hc595_shift(number[counter % 10]);

    clearDisplay();
    pickDigit(1);
    hc595_shift(number[counter % 100 / 10]);

    clearDisplay();
    pickDigit(2);
    hc595_shift(number[counter % 1000 / 100]);

    clearDisplay();
    pickDigit(3);
    hc595_shift(number[counter % 10000 / 1000]);
    }
}

La fonction sert à définir le chiffre affiché sur l’affichage à 7 segments à quatre chiffres.

  • clearDisplay() : Écrit 11111111 pour éteindre les huit LED de l’afficheur à 7 segments afin de supprimer le contenu affiché.

  • pickDigit(0) : Sélectionne le quatrième afficheur 7 segments.

  • hc595_shift(number[counter%10]) : Le chiffre des unités du compteur s’affiche sur le quatrième segment.

signal(SIGALRM, timer);

C’est une fonction système fournie. Le prototype du code est :

sig_t signal(int signum,sig_t handler);

Après l’exécution de signal(), une fois que le processus reçoit le signal correspondant (dans ce cas SIGALRM), il interrompt immédiatement la tâche en cours et exécute la fonction définie (ici, timer(sig)).

alarm(1);

C’est également une fonction système fournie. Le prototype du code est :

unsigned int alarm (unsigned int seconds);

Elle génère un signal SIGALRM après un certain nombre de secondes.

void timer(int timer1)
{
    if (timer1 == SIGALRM)
    {
        counter++;
        alarm(1);
        printf("%d\n", counter);
    }
}

Nous utilisons les fonctions ci-dessus pour implémenter la fonction de minuterie. Après que alarm() a généré le signal SIGALRM, la fonction timer() est appelée. Elle ajoute 1 au compteur et la fonction alarm(1) sera de nouveau appelée toutes les secondes de manière répétée.
