1.2.1 Buzzer Actif

Introduction

Dans cette leçon, nous allons apprendre à utiliser un buzzer actif pour émettre un son avec un transistor PNP.

Composants

../_images/list_1.2.11.png

Principe

Buzzer

Le buzzer est un dispositif sonore électronique avec une structure intégrée, alimenté par un courant continu (DC). Il est couramment utilisé dans les ordinateurs, imprimantes, photocopieuses, alarmes, jouets électroniques, dispositifs électroniques automobiles, téléphones, minuteries, et autres produits ou dispositifs sonores. Les buzzers peuvent être classés en deux catégories : les buzzers actifs et passifs (voir image ci-dessous). Si vous orientez le buzzer avec les broches vers le haut, celui avec un circuit imprimé vert est un buzzer passif, tandis que celui entouré de ruban noir est un buzzer actif.

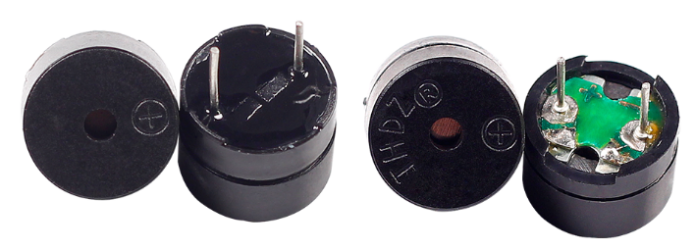

Différence entre un buzzer actif et un buzzer passif :

../_images/image1011.png

La différence réside dans le fait qu’un buzzer actif possède une source d’oscillation intégrée, ce qui lui permet de produire un son dès qu’il est alimenté en électricité. En revanche, un buzzer passif n’a pas de source d’oscillation intégrée et nécessite des signaux carrés avec une fréquence comprise entre 2 kHz et 5 kHz pour émettre un son. Le buzzer actif est généralement plus coûteux que le passif en raison de ses circuits oscillants intégrés.

Le schéma ci-dessous montre le symbole électrique d’un buzzer. Il comporte deux broches, avec une polarité positive et négative. La broche marquée d’un + sur la surface représente l’anode, et l’autre représente la cathode.

../_images/image1021.png

Vous pouvez identifier les broches du buzzer : la broche la plus longue est l’anode et la plus courte est la cathode. Faites attention à ne pas les inverser lors du câblage, sinon le buzzer ne produira pas de son.

Schéma de montage

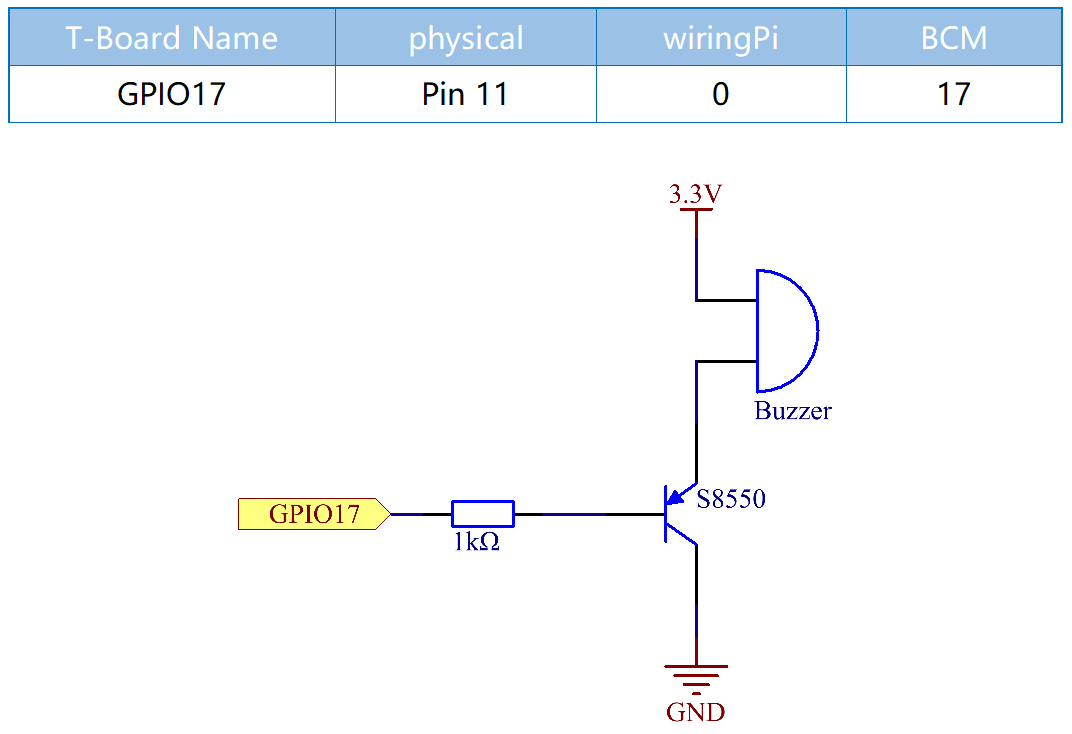

Dans cette expérience, un buzzer actif, un transistor PNP et une résistance de 1kΩ sont utilisés entre la base du transistor et le GPIO pour protéger le transistor. Lorsque la sortie GPIO17 du Raspberry Pi est alimentée avec un niveau bas (0V), le transistor conduit en raison de la saturation du courant et le buzzer émet un son. Mais lorsque le GPIO du Raspberry Pi est alimenté avec un niveau haut, le transistor est coupé et le buzzer n’émet plus de son.

../_images/image3321.png

Procédures expérimentales

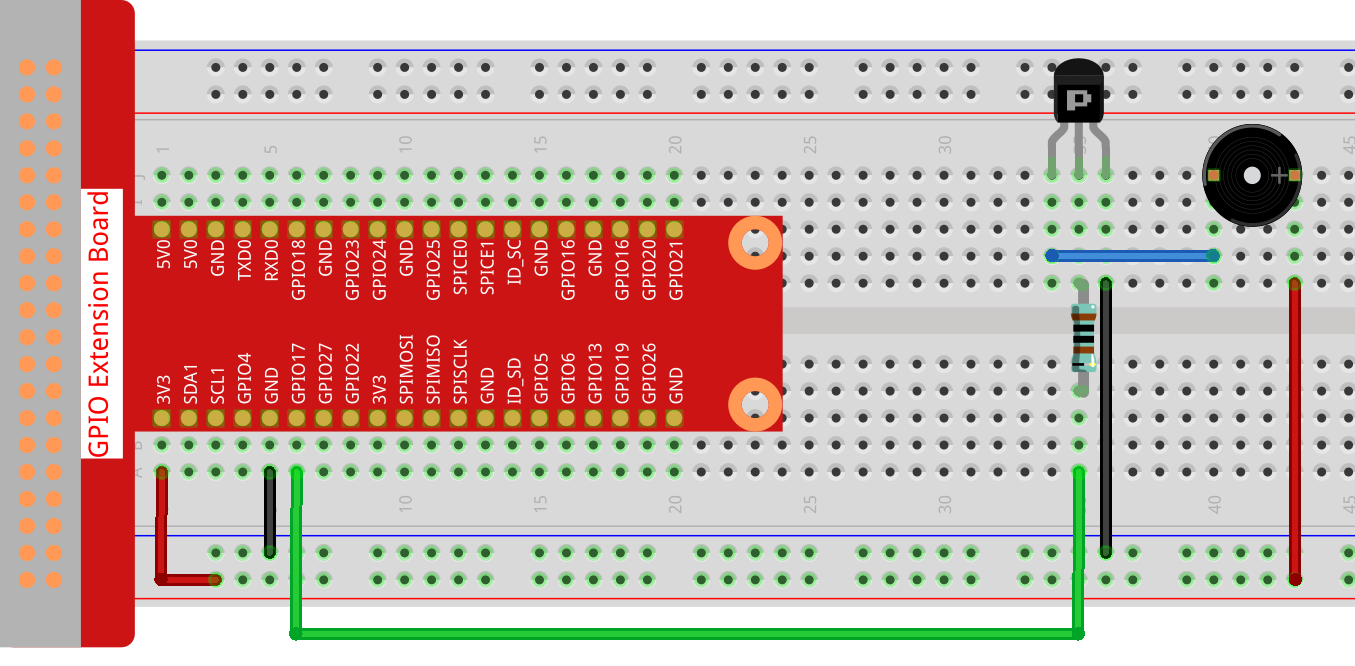

Étape 1 : Montez le circuit. (Faites attention aux polarités du buzzer : la broche marquée d’un + est le pôle positif et l’autre est le pôle négatif.)

../_images/image1041.png

Étape 2 : Ouvrez le fichier de code.

cd ~/davinci-kit-for-raspberry-pi/c/1.2.1/

Étape 3 : Compilez le code.

gcc 1.2.1_ActiveBuzzer.c -lwiringPi

Étape 4 : Exécutez le fichier compilé.

sudo ./a.out

Une fois le code exécuté, le buzzer émet un bip.

Note

Si cela ne fonctionne pas après l’exécution, ou s’il y a un message d’erreur : "wiringPi.h: Aucun fichier ou répertoire de ce type", veuillez vous référer à Le code C ne fonctionne pas ?.

Code

#include <wiringPi.h>
#include <stdio.h>

#define BeepPin 0
int main(void){
    if(wiringPiSetup() == -1){ //si l'initialisation de wiring échoue, affiche un message à l'écran
        printf("setup wiringPi failed !");
        return 1;
    }

    pinMode(BeepPin, OUTPUT);   //définit GPIO0 comme sortie
    while(1){
        //beep on
        printf("Buzzer on\n");
        digitalWrite(BeepPin, LOW);
        delay(100);
        printf("Buzzer off\n");
        //beep off
        digitalWrite(BeepPin, HIGH);
        delay(100);
    }
    return 0;
}

Explication du Code

digitalWrite(BeepPin, LOW);

Nous utilisons un buzzer actif dans cette expérience, ce qui signifie qu’il émettra automatiquement un son lorsqu’il est connecté au courant continu. Ce programme configure le port I/O à un niveau bas (0V), ce qui permet de contrôler le transistor et de faire émettre un son au buzzer.

digitalWrite(BeepPin, HIGH);

Configurer le port I/O à un niveau haut (3,3V), de sorte que le transistor ne soit pas alimenté, et que le buzzer reste silencieux.
