1.1.3 Barre de LED
Introduction
Dans ce projet, nous allons allumer séquentiellement les LED de la barre de LED.

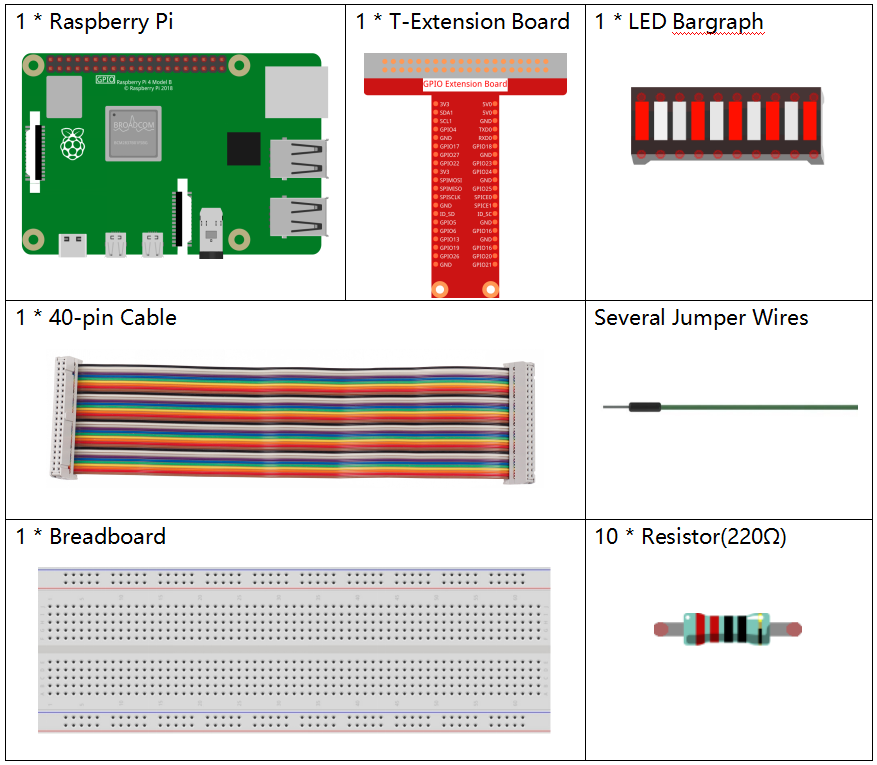

Composants
Principe

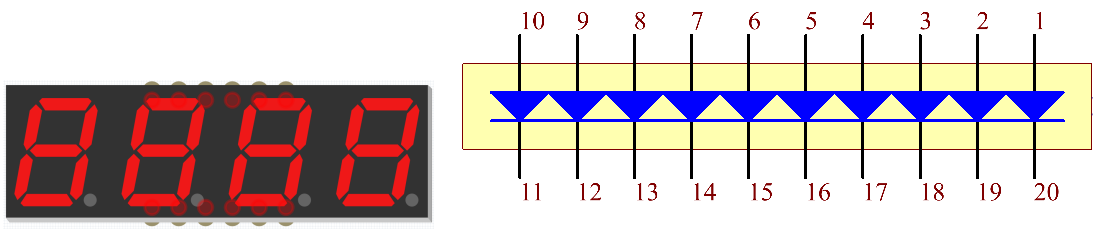

Barre de LED
La barre de LED est un tableau de LED utilisé pour se connecter à un circuit électronique ou à un microcontrôleur. Elle permet une connexion facile, similaire à celle de 10 LED individuelles connectées à 10 broches de sortie. Généralement, la barre de LED est utilisée comme indicateur de niveau de batterie, dans les équipements audio ou sur les panneaux de contrôle industriels. Il existe de nombreuses autres applications pour les barres de LED.

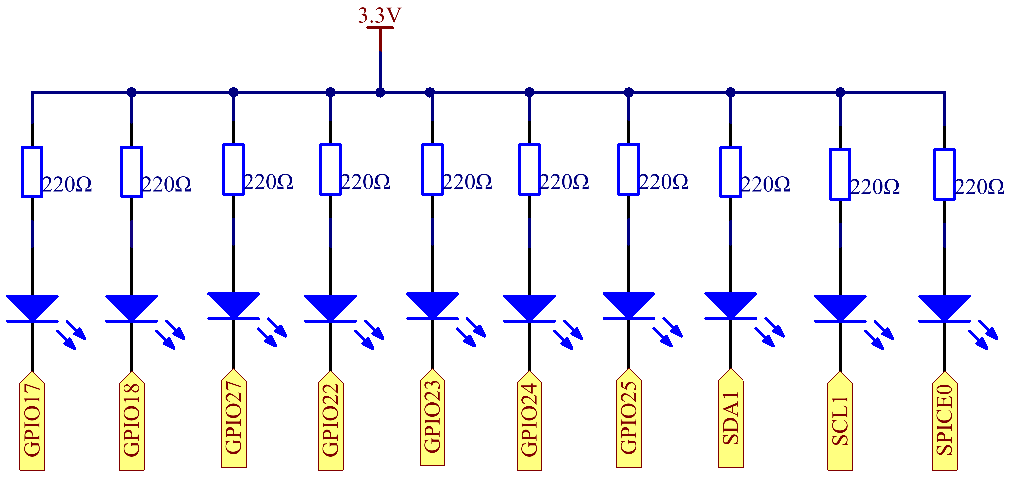

Schéma de câblage
T-Board Name |
physical |
wiringPi |
BCM |
GPIO17 |
Pin 11 |
0 |
17 |
GPIO18 |
Pin 12 |
1 |
18 |
GPIO27 |
Pin 13 |
2 |
27 |
GPIO22 |
Pin 15 |
3 |
22 |
GPIO23 |
Pin 16 |
4 |
23 |
GPIO24 |
Pin 18 |
5 |
24 |
GPIO25 |
Pin 22 |
6 |
25 |
SDA1 |
Pin 3 |
8 |
2 |
SCL1 |
Pin 5 |
9 |
3 |
SPICE0 |
Pin 24 |
10 |
8 |
Procédures expérimentales

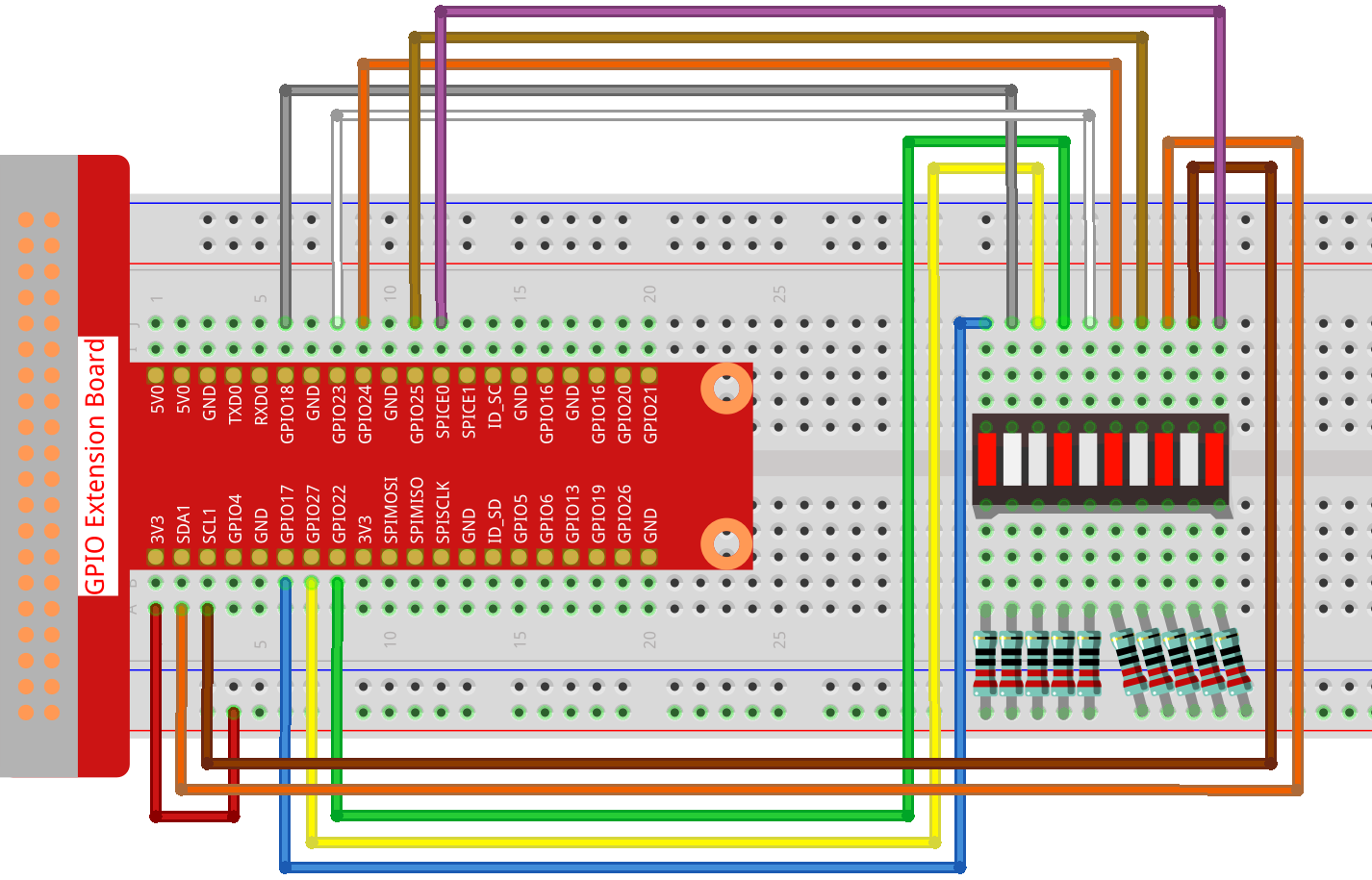

Étape 1 : Construisez le circuit.
Étape 2 : Accédez au dossier du code.
cd ~/davinci-kit-for-raspberry-pi/c/1.1.3/
Étape 3 : Compilez le code.
gcc 1.1.3_LedBarGraph.c -lwiringPi
Étape 4 : Exécutez le fichier exécutable.
sudo ./a.out
Après l’exécution du code, vous verrez les LED de la barre s’allumer et s’éteindre régulièrement.
Note
Si le programme ne fonctionne pas après l’exécution, ou si un message d’erreur apparaît : « wiringPi.h: Aucun fichier ou répertoire de ce type », veuillez consulter : Le code C ne fonctionne pas ?.
Code
#include <wiringPi.h>
#include <stdio.h>
int pins[10] = {0,1,2,3,4,5,6,8,9,10};
void oddLedBarGraph(void){
for(int i=0;i<5;i++){
int j=i*2;
digitalWrite(pins[j],HIGH);
delay(300);
digitalWrite(pins[j],LOW);
}
}
void evenLedBarGraph(void){
for(int i=0;i<5;i++){
int j=i*2+1;
digitalWrite(pins[j],HIGH);
delay(300);
digitalWrite(pins[j],LOW);
}
}
void allLedBarGraph(void){
for(int i=0;i<10;i++){
digitalWrite(pins[i],HIGH);
delay(300);
digitalWrite(pins[i],LOW);
}
}
int main(void)
{
if(wiringPiSetup() == -1){ // lorsque l'initialisation de wiring échoue, affiche un message à l'écran
printf("setup wiringPi failed !");
return 1;
}
for(int i=0;i<10;i++){ // configure les broches des LED en mode sortie
pinMode(pins[i], OUTPUT);
digitalWrite(pins[i],LOW);
}
while(1){
oddLedBarGraph();
delay(300);
evenLedBarGraph();
delay(300);
allLedBarGraph();
delay(300);
}
return 0;
}
Explication du code
int pins[10] = {0,1,2,3,4,5,6,8,9,10};
Crée un tableau et l’associe aux numéros de broche correspondant à la barre de LED (0,1,2,3,4,5,6,8,9,10). Ce tableau sera utilisé pour contrôler les LED.
void oddLedBarGraph(void){
for(int i=0;i<5;i++){
int j=i*2;
digitalWrite(pins[j],HIGH);
delay(300);
digitalWrite(pins[j],LOW);
}
}
Allume successivement les LED situées sur les positions impaires de la barre de LED.
void evenLedBarGraph(void){
for(int i=0;i<5;i++){
int j=i*2+1;
digitalWrite(pins[j],HIGH);
delay(300);
digitalWrite(pins[j],LOW);
}
}
Allume successivement les LED situées sur les positions paires de la barre de LED.
void allLedBarGraph(void){
for(int i=0;i<10;i++){
digitalWrite(pins[i],HIGH);
delay(300);
digitalWrite(pins[i],LOW);
}
}
Allume les LED de la barre une par une.
