1.1.3 Barra de LED

Introducción

En este proyecto, iluminaremos secuencialmente los LEDs en la barra de LED.

Componentes

../_images/list_led_bar2.png

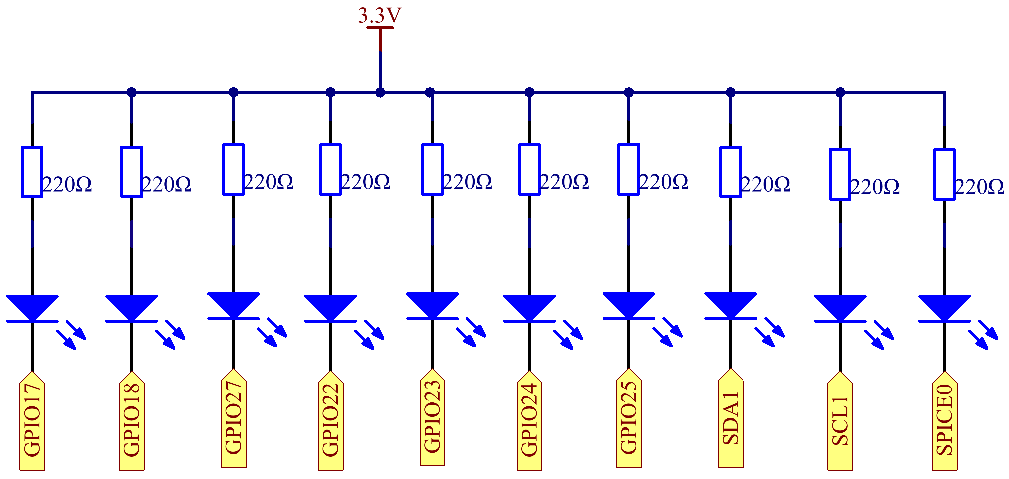

Diagrama del Circuito

../_images/schematic_led_bar2.png

Procedimiento Experimental

Paso 1: Construye el circuito.

Nota

Presta atención a la dirección al conectar. Si lo conectas al revés, no se encenderá.

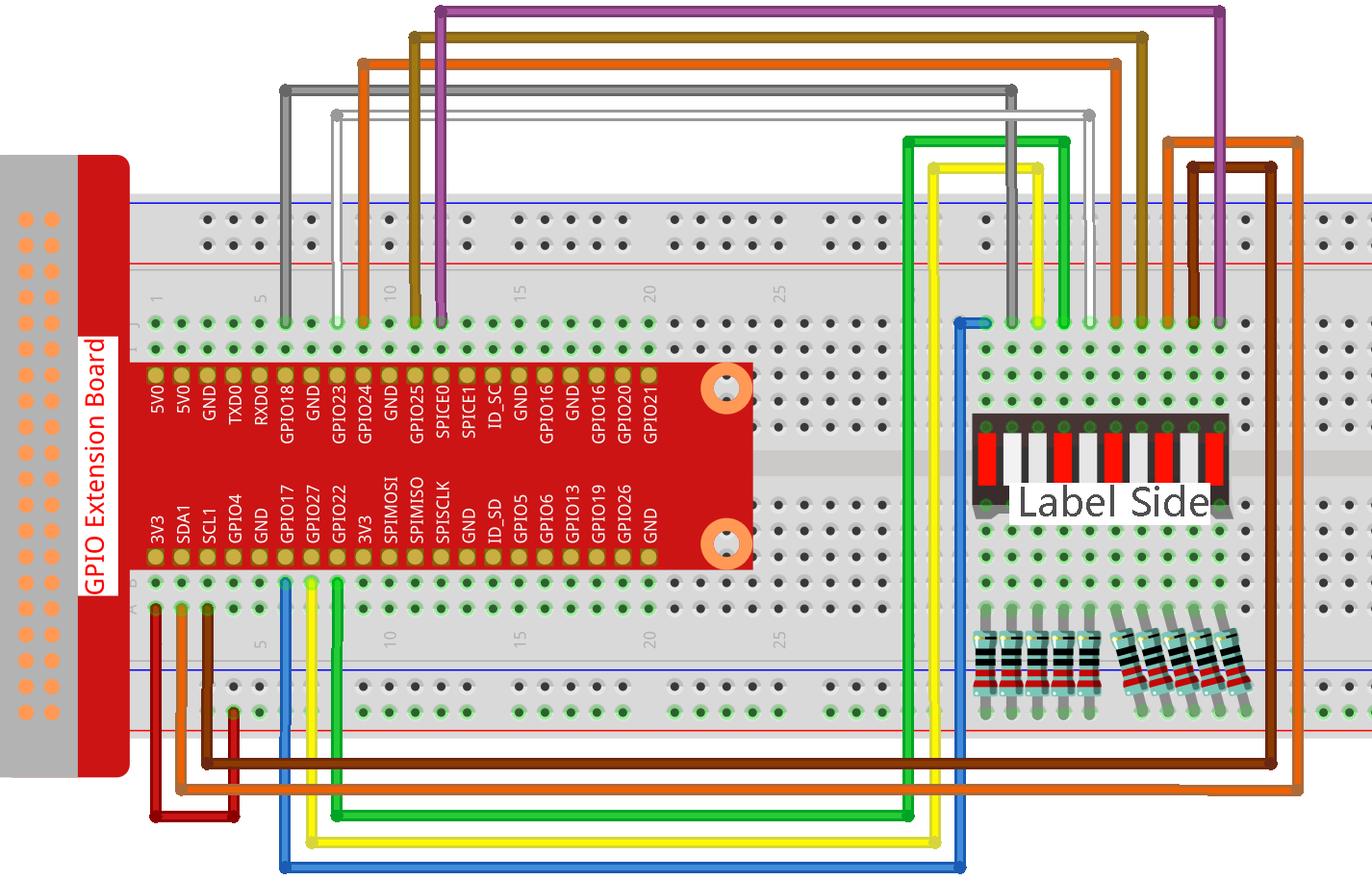

../_images/image662.png

Paso 2: Dirígete a la carpeta del código.

cd ~/davinci-kit-for-raspberry-pi/nodejs/

Paso 3: Ejecuta el código.

sudo node led_bar_graph.js

Después de ejecutar el código, verás que los LEDs en la barra de LED se encienden y apagan regularmente.

Código

const Gpio = require('pigpio').Gpio;

var pins = [17, 18, 27, 22, 23, 24, 25, 2, 3, 8];
var leds = [];
for (let i = 0; i < pins.length; i++) {
    leds[i] = new Gpio(pins[i], { mode: Gpio.OUTPUT });
}

function oddLedBarGraph() {
    for (let i = 0; i < leds.length; i++) {
        if (i % 2 == 1) {
            leds[i].digitalWrite(1);
        } else {
            leds[i].digitalWrite(0);
        }
    }
}

function evenLedBarGraph() {
    for (let i = 0; i < leds.length; i++) {
        if (i % 2 == 0) {
            leds[i].digitalWrite(1);
        } else {
            leds[i].digitalWrite(0);
        }
    };
}

var odd_even = 0;

setInterval(() => {
    odd_even = (odd_even + 1) % 2;
    if (odd_even == 1) {
        oddLedBarGraph();
    } else {
        evenLedBarGraph();
    }
}, 500);

Explicación del Código

var pins = [17,18,27,22,23,24,25,2,3,8];

Como la barra de LED usará varios pines, creamos un arreglo constante pins para almacenarlos en conjunto.

var leds = [];
for (let i = 0; i < pins.length; i++) {
    leds[i] = new Gpio(pins[i], { mode: Gpio.OUTPUT });
}

Instanciamos estos pines como objetos leds usando un bucle for.

function oddLedBarGraph() {
    for (let i = 0; i < leds.length; i++) {
        if (i % 2 == 1) {
            leds[i].digitalWrite(1);
        } else {
            leds[i].digitalWrite(0);
        }
    }
}

Implementa una función oddLedBarGraph() para que se enciendan los LEDs en las posiciones impares de la barra de LED.

function evenLedBarGraph() {
    for (let i = 0; i < leds.length; i++) {
        if (i % 2 == 0) {
            leds[i].digitalWrite(1);
        } else {
            leds[i].digitalWrite(0);
        }
    };
}

Implementa una función evenLedBarGraph() para que se enciendan los LEDs en las posiciones pares de la barra de LED.

var odd_even = 0;

setInterval(() => {
    odd_even = (odd_even + 1) % 2;
    if (odd_even == 1) {
        oddLedBarGraph();
    } else {
        evenLedBarGraph();
    }
}, 500);

El estado de funcionamiento del LED cambia cada 500ms.

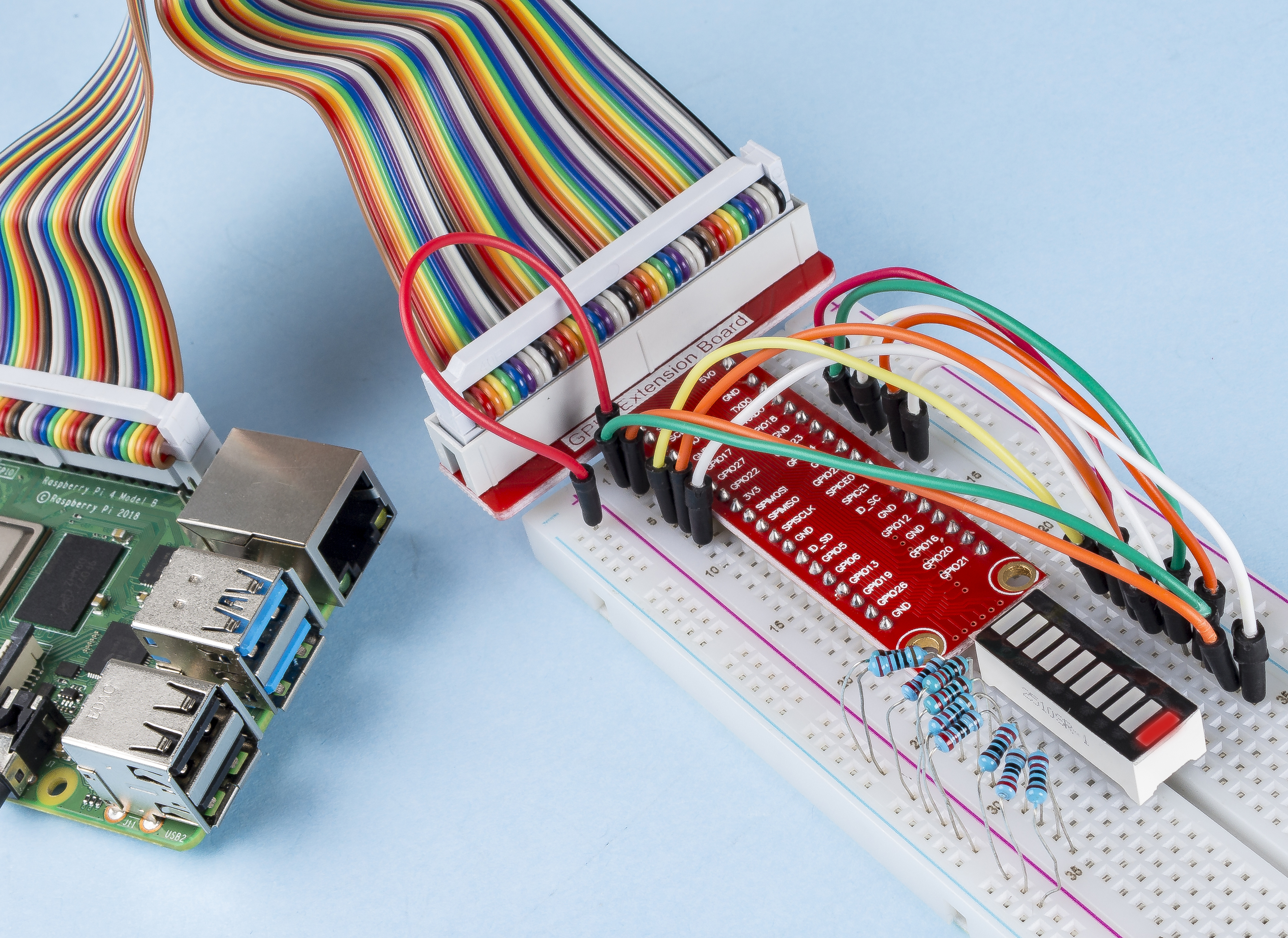

Imagen del Fenómeno

../_images/image671.jpeg
